Завантаженя фільтруючого елемента для підготовки води до вживання людьми

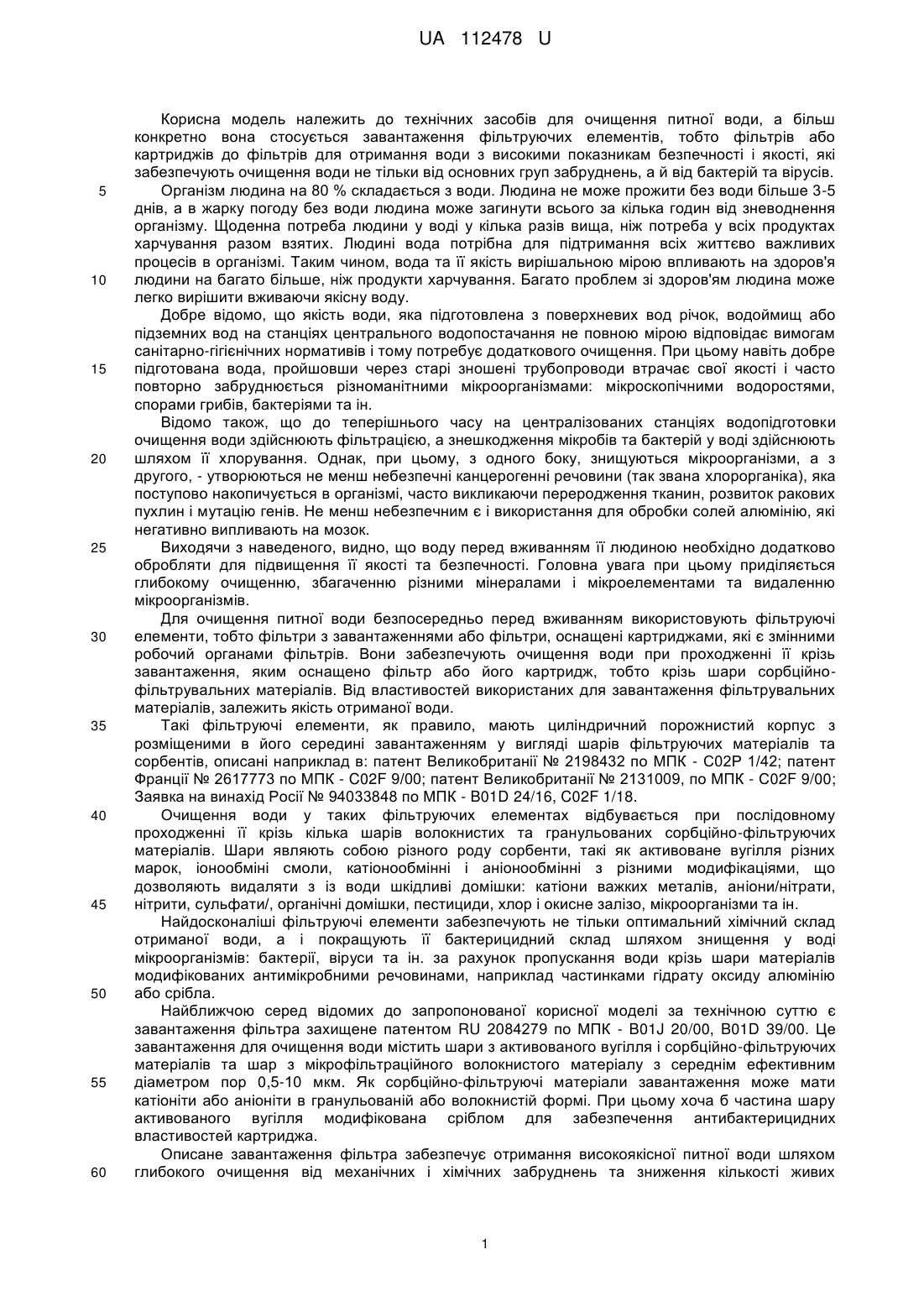

Реферат: Завантаження фільтруючого елемента для підготовки води до вживання людьми складається із шарів сорбційно-фільтруючих матеріалів у волокнистій та сипучій формі і містить шар нетканого матеріалу, виконаного з ультратонких волокон, шар активованого вугілля та шари з іонообмінних смол. При цьому нетканий матеріал виконано із нановолокон, які утворюють мікропористу структуру з розміром пор 0,01-0,001 мкм, а шари іонообмінних смол містять шар іонообмінної смоли, яка очищає воду від іонів металів, у вигляді сильнокислотного катіоніту з інертним ядром, переважно Hydrolite ZGC 858. UA 112478 U (54) ЗАВАНТАЖЕНЯ ФІЛЬТРУЮЧОГО ЕЛЕМЕНТА ДЛЯ ПІДГОТОВКИ ВОДИ ДО ВЖИВАННЯ ЛЮДЬМИ UA 112478 U UA 112478 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів для очищення питної води, а більш конкретно вона стосується завантаження фільтруючих елементів, тобто фільтрів або картриджів до фільтрів для отримання води з високими показникам безпечності і якості, які забезпечують очищення води не тільки від основних груп забруднень, а й від бактерій та вірусів. Організм людина на 80 % складається з води. Людина не може прожити без води більше 3-5 днів, а в жарку погоду без води людина може загинути всього за кілька годин від зневоднення організму. Щоденна потреба людини у воді у кілька разів вища, ніж потреба у всіх продуктах харчування разом взятих. Людині вода потрібна для підтримання всіх життєво важливих процесів в організмі. Таким чином, вода та її якість вирішальною мірою впливають на здоров'я людини на багато більше, ніж продукти харчування. Багато проблем зі здоров'ям людина може легко вирішити вживаючи якісну воду. Добре відомо, що якість води, яка підготовлена з поверхневих вод річок, водоймищ або підземних вод на станціях центрального водопостачання не повною мірою відповідає вимогам санітарно-гігієнічних нормативів і тому потребує додаткового очищення. При цьому навіть добре підготована вода, пройшовши через старі зношені трубопроводи втрачає свої якості і часто повторно забруднюється різноманітними мікроорганізмами: мікроскопічними водоростями, спорами грибів, бактеріями та ін. Відомо також, що до теперішнього часу на централізованих станціях водопідготовки очищення води здійснюють фільтрацією, а знешкодження мікробів та бактерій у воді здійснюють шляхом її хлорування. Однак, при цьому, з одного боку, знищуються мікроорганізми, а з другого, - утворюються не менш небезпечні канцерогенні речовини (так звана хлорорганіка), яка поступово накопичується в організмі, часто викликаючи переродження тканин, розвиток ракових пухлин і мутацію генів. Не менш небезпечним є і використання для обробки солей алюмінію, які негативно випливають на мозок. Виходячи з наведеного, видно, що воду перед вживанням її людиною необхідно додатково обробляти для підвищення її якості та безпечності. Головна увага при цьому приділяється глибокому очищенню, збагаченню різними мінералами і мікроелементами та видаленню мікроорганізмів. Для очищення питної води безпосередньо перед вживанням використовують фільтруючі елементи, тобто фільтри з завантаженнями або фільтри, оснащені картриджами, які є змінними робочий органами фільтрів. Вони забезпечують очищення води при проходженні її крізь завантаження, яким оснащено фільтр або його картридж, тобто крізь шари сорбційнофільтрувальних матеріалів. Від властивостей використаних для завантаження фільтрувальних матеріалів, залежить якість отриманої води. Такі фільтруючі елементи, як правило, мають циліндричний порожнистий корпус з розміщеними в його середині завантаженням у вигляді шарів фільтруючих матеріалів та сорбентів, описані наприклад в: патент Великобританії № 2198432 по МПК - С02Р 1/42; патент Франції № 2617773 по МПК - C02F 9/00; патент Великобританії № 2131009, по МПК - С02F 9/00; Заявка на винахід Росії № 94033848 по МПК - B01D 24/16, C02F 1/18. Очищення води у таких фільтруючих елементах відбувається при послідовному проходженні її крізь кілька шарів волокнистих та гранульованих сорбційно-фільтруючих матеріалів. Шари являють собою різного роду сорбенти, такі як активоване вугілля різних марок, іонообміні смоли, катіонообмінні і аніонообмінні з різними модифікаціями, що дозволяють видаляти з із води шкідливі домішки: катіони важких металів, аніони/нітрати, нітрити, сульфати/, органічні домішки, пестициди, хлор і окисне залізо, мікроорганізми та ін. Найдосконаліші фільтруючі елементи забезпечують не тільки оптимальний хімічний склад отриманої води, а і покращують її бактерицидний склад шляхом знищення у воді мікроорганізмів: бактерії, віруси та ін. за рахунок пропускання води крізь шари матеріалів модифікованих антимікробними речовинами, наприклад частинками гідрату оксиду алюмінію або срібла. Найближчою серед відомих до запропонованої корисної моделі за технічною суттю є завантаження фільтра захищене патентом RU 2084279 по МПК - B01J 20/00, B01D 39/00. Це завантаження для очищення води містить шари з активованого вугілля і сорбційно-фільтруючих матеріалів та шар з мікрофільтраційного волокнистого матеріалу з середнім ефективним діаметром пор 0,5-10 мкм. Як сорбційно-фільтруючі матеріали завантаження може мати катіоніти або аніоніти в гранульованій або волокнистій формі. При цьому хоча б частина шару активованого вугілля модифікована сріблом для забезпечення антибактерицидних властивостей картриджа. Описане завантаження фільтра забезпечує отримання високоякісної питної води шляхом глибокого очищення від механічних і хімічних забруднень та зниження кількості живих 1 UA 112478 U 5 10 15 20 25 30 35 40 45 50 55 60 мікроорганізмів. Разом з тим це завантаження фільтра має і суттєві недоліки. Насамперед недоліком є те, що при взаємодії води зі сріблом кількість життєздатних бактеріальних клітин у фільтраті знижується за рахунок їх загибелі (щонайменше на 2 порядки), але у фільтраті з'являються токсини, які утворились в наслідок загибелі мікроорганізмів. Крім цього, зниження концентрації бактеріальних клітин на 2 порядки не є достатнім при високих концентраціях 4 мікроорганізмів у вхідній воді (наприклад, 10 КУО/мл). Недоліком є також і висока вартість срібла. В основу корисної моделі поставлена задача удосконалення завантаження фільтра або його картриджа шляхом використання нетканого матеріалу з особливими характеристиками та зміни складу сорбційно-фільтруючих матеріалів. Поставлена задача вирішується тим, що в завантаженні фільтруючого елемента для підготовки води до вживання людьми, що складається із шарів сорбційно-фільтруючих матеріалів у волокнистій та сипучій формі і містить шар нетканого матеріалу, виконаного з ультратонких волокон, шар активованого вугілля та шари з іонообмінних смол, згідно з корисною моделлю, запропоновано нетканий матеріал виконати із нановолокон, які утворюють мікропористу структуру з розміром пор 0,01-0,001 мкм, а до шарів іонообмінних смол внести шар іонообмінної смоли, яка очищає воду від іонів металів у вигляді сильнокислотного катіоніту з інертним ядром, переважно Hydrolite ZGC 858. При цьому шари з іонообмінних смол можуть містити додаткові шари іонообмінних смоли з наступними варіантами їх складу: Варіант 1. Шар сильнокислотного катіоніту в Na-формі, переважно Hydrolite 107 або Purilite С100, та шар високоосновного аніоніту в Сl-формі, переважно Hydrolite 354 або Purolite A 500PS. Варіант 2. Шар сильнокислотного катіоніту в Na-формі, переважно Hydrolite 107 або Purilite С100, та шар низькоосновного аніоніту в ОН-формі, переважно Purolite A 845 або Hydrolite 412, або Purolite 485. Варіант 3. Шар слабокислого катіоніту в Н-формі, насамперед Purolite C104 або Hydrolite 258 та шар високоосновного аніоніту в Сl-формі, переважно Hydrolite 354 або Purolite A 500PS. Варіант 4. Шар сильнокислотного катіоніту в Na-формі, переважно Hydrolite 107 або Purilite С100, та шар слабокислиного катіоніту в Н-формі, переважно Purolite C104 або Hydrolite 258. Варіант 5. Шар сильнокислотного катіоніту в Na-формі, переважно Hydrolite 107 або Purilite C100. Варіант 6. Шар слабокислого катіоніту в Н-формі, переважно Purolite C 104 або Hydrolite 258. Варіант 7. Шар іонообмінних волокон. Варіант 8. Шар іонообмінних волокон та мінеральна добавка. Варіант 9. Шар сильнокислотного катіоніту в Na-формі та слабокислого катіоніту в Н-формі. Варіант 10. Шар сильно кислотного катіоніту в Na-формі та шар високоосновного аніоніту в Сl-формі, (Hydrolite 354 або Purolite A 500PS). Варіант 11. Шар сильнокислотний катіоніт в Na-формі та шар слабокислого катіоніту в Нформі (Purolite C 104 або Hydrolite 258). Варіант 12. Шар сильнокислотного катіоніту в Na-формі. Варіант 13. Шар слабокислого катіоніту в Н-формі. Технічний результат від запропонованих удосконалень корисної моделі полягає у тому, що шари сорбційно-фільтруючих матеріалів затримують практично всі механічні та хімічні домішки, які містяться у воді, нетканий матеріал з ультратонких волокон і з розмірами пор, меншими від розмірів вірусів, затримує бактерії та віруси, тобто відділяє їх від води, на відміну від срібла, яке спричиняє їх загибель, що приводить до виділення у воду токсинів. Важливо також і те, що очищення води від бактерій та вірусів досягається без витрати дорогого срібла. Технічний результат від запропонованих варіантів складу додаткових шарів іонообмінних смоли забезпечують можливість отримання води з різними рівнем показника рН, для використання води для спеціальних потреб людей. Суть запропонованої корисної моделі ілюструється кресленнями: На Фіг. 1 зображено поздовжній переріз фільтруючого елемента з осьовим напрямком руху води. На Фіг. 2 зображено поздовжній переріз фільтруючого елемента з радіальним напрямком руху води. На Фіг. 3 зображено поздовжній переріз картриджа до глечикового фільтра з осьовим напрямком руху води. Запропоноване завантаження складається із шарів сорбційно-фільтруючих матеріалів у волокнистій та сипучій формі і розміщується в порожнині корпуса фільтруючого елемента 2 UA 112478 U 5 10 15 20 25 30 35 40 45 50 (фільтра чи картриджа). При цьому фільтруючий елемент містить порожнистий (трубчастий) корпус 1 з водопроникними кришкою 2 і днищем 3, виконаними із хімічно чистого харчового пластику. Кришка оснащена вхідним 4, а днище вихідним 5 отворами для води (див. фіг. 1). У порожнині корпусу розміщено шар 6 нетканого матеріалу, виконаного з ультратонких нановолокон, які утворюють мікропористу структуру з розміром пор 0,01-0,001 мкм, та шари сорбційно-фільтруючих матеріалів, один з яких виконаний у вигляді шару з активованого вугілля 7, а інші у вигляді шарів 8 з іонообмінних смол. Одним із шарів іонообмінних смол є шар 9 із смоли, яка очищує воду від іонів металів, у вигляді сильнокислотного катіоніту з інертним ядром, переважно як така смола використовується Hydrolite ZGC 858. Між шарами матеріалів розміщені водопроникні перегородки 10, які розділяють шари та перерозподіляють потік води від центра до пристінкової зони і навпаки. Шари сорбційно-фільтруючих матеріалів можуть містити додаткові шари іонообмінних смол 11 та волокнистих матеріалів 12. При використанні запропонованого завантаження у картриджі глечикового фільтра (див. фіг. 3) водопроникне днище виконується перфорованим чи пористим, а кришка оснащається щілинами чи отворами. При використанні запропонованого завантаження у фільтруючому елементі з радіальним напрямком руху води (див. фіг. 2) від периферії до центра. У даному варіанті конструкції фільтруючого елементу шари сорбційно-фільтруючих матеріалів концентрично охоплюють жорсткий внутрішній каркас 13, а ззовні ці шари охоплені зовнішнім каркасом 14, який утримує їх від зміщення та забезпечує необхідну щільність шарів. Залежно від конкретного призначення отриманої води шари іонообмінних смол містять додаткові шари смол і мають 13 варіантів. Запропоноване завантаження функціонує наступним чином. Вхідна вода подається (по стрілці А) у порожнину корпусу 1 фільтруючого елемента (див. фіг. 1) через отвір 4 кришки 2, проходить крізь шари завантаження, утвореного сорбційно-фільтруючими матеріалами, у волокнистому і гранульованому вигляді та виходить назовні (по стрілці Б) через отвір 5 у днищі 3. В результаті взаємодії з шарами завантаження (залежно від його конкретного складу) відбувається очищення води. У фільтруючому елементі, зображеному на фіг. 1, та у картриджі глечикового фільтра, зображеному на фіг. 3, вода рухається паралельно осі корпуса від одного його кінця до другого. У фільтрі, зображеному на фіг. 2, вода рухається у радіальному напрямку від периферії до центра. Шар 6 нетканого матеріалу з розміром пор 0,01-0,001 мкм звільняє воду від бактеріальних домішок і шкідливих мікроорганізмів, тому що розміри його пор менші розмірів бактерії та вірусу. Іншими словами, шар нетканого матеріалу (затримує) відділяє найдрібніші мікроорганізми від води. При розмірах пор більших 0,01 мкм, ефективність картриджа знижується, оскільки деякі віруси не затримуються нетканим матеріалом, а при розмірах пор, менших 0,001 мкм, опір проходженню води стає невиправдано високим і вже не позначається на результатах обробки води. Шар з активованого вугілля 7 забезпечує глибоке очищення води від основної маси домішок, у тому числі відбувається сорбція органічних, хлорорганічних речовин та бактеріальних токсинів. Шар з іонообмінної смоли 8 у формі сильнокислого катіоніту з інертним ядром, який найдоцільніше формувати із Hydrolite ZGC 858, забезпечує видалення заліза, цинку, важких металів з води і одночасно очищає її від солей кальцію, магнію та інших солей жорсткості. Запропоновані варіанти складу завантажень залежно від призначенням отриманої води діляться на групи, склад яких і властивості описані нижче. Група 1 Дана група включає варіанти складу завантаження фільтруючих елементів, призначених для приготування води для запивання ліків. При цьому для запивання ліків з різними властивостями запропоновано використовувати варіанти 1, 2 і 3 завантажень, які забезпечують отримання води з різним рівнем показника рН. Варіант 1. Склад завантаження по варіанту 1 наведений у попередньому розділі. Дане завантаження фільтруючих елементів забезпечує отримання води для запивання ліків з нейтральним рН. Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 1), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 4). 55 3 UA 112478 U Таблиця 1 Вміст компонента у масових % Рецептура 1 Рецептура 2 Компоненти Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Високоосновний аніоніт в Сl-формі (Hydrolite 354, Purolite A 500PS) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 5 45,0 60,0 30,0 15,0 5,0 10,0 решта наявна решта наявна Варіант 2. Склад завантаження по варіанту 2 наведений у попередньому розділі. Дане завантаження фільтруючих елементів забезпечує отримання води для запивання ліків з лужним рН. Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 2), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 4). Таблиця 2 Вміст компонента у масових % Рецептура 1 Рецептура 2 Компоненти Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Низькоосновний аніоніт в ОН-формі (Purolite A 845, Hydrolite 412, Purolite 485) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 10 45,0 60,0 15,0 30,0 5,0 10,0 решта наявна решта наявна Варіант 3. Склад завантаження по варіанту 3 наведений у попередньому розділі. Дане завантаження фільтруючих елементів забезпечує отримання води для запивання ліків з кислотним рН. Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 3), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 4). 15 Таблиця 3 Вміст компонента у масових % Рецептура 1 Рецептура 2 Компоненти Слабокислий катіоніт в Н-формі (Purolite C104, Hydrolite 258) Високоосновний аніоніт в Сl-формі (Hydrolite 354, Purolite A 500PS) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 4 45,0 60,0 15,0 30,0 15,0 20,0 решта наявна решта наявна UA 112478 U Таблиця 4 Значення Показник води Початкова Нейтральвода ний 1 рН 7,16 7,19 Жорсткість 5,55 0,05 Кальцій 73,14 0,5 Магній 23,08 0,3 Лужність 5,5 2,95 Гідрокарбо335,5 179,95 нати Залізо 1,68 0,1 Сульфати 20,575 11,52 Загальне мікробне 55 5 число, КУО 5 10 15 20 25 30 Нейтральний 2 7,09 0 0 0 2,4 8,59 0-0,025 0 0,3 5,3 7,59 0 0 0 5,45 Кислотний 1 4,7 0-0,025 0 0,3 0,3 146,4 323,3 332,45 18,3 24,4 0,03 9,46 0,015 16,46 0,03 18,51 0,06 4,11 0,05 19,75 6 5 7 6 5 Лужний 1 Лужний 2 Кислотний 2 5,33 0,025 0 0,3 0,4 З таблиці 4 видно наступне: Склад завантаження картриджа (по варіанту 1) для отримання води з нейтральним рівнем рН забезпечує очищення води від кальцію, магнію, іонів металу (заліза), зменшує вміст гідрокарбонатів та сульфатів, підтримує нейтральний рівень рН та очищає воду від мікроорганізмів. При цьому додаткове введення до складу завантаження сильнокислотного катіоніту у Na-формі, забезпечує очищення води від солей жорсткості, при цьому відбувається +2 +2 + заміна іонів Са і Mg на іони Na , що приводить до збільшення рівня рН, а введення високоосновного аніоніту в Сl-формі, переважно зменшує концентрацію аніонів (гідрокарбонітів та сульфатів) замінює їх на аніони хлориду, тим самим знижує рівень рН; Склад завантаження картриджа (по варіанту 2) для отримання води з лужним рівнем рН забезпечує очищення води від кальцію, магнію, іонів металу (заліза), зменшує вміст сульфатів, корегує рівень рН до лужного та очищає воду від мікроорганізмів. При цьому додаткове введення до складу завантаження сильнокислотного катіоніту в Na-формі забезпечує очищення +2 +2 + води від солей жорсткості, при цьому відбувається заміна іонів Са і Mg на іони Na , що приводить до збільшення рівня рН, а введення низькоосновного аніоніту в ОН-формі, зменшує концентрацію аніонів (сульфатів) замінює їх на аніони ОН, тим самим підвищує рівень рН; Склад завантаження картриджа (по варіанту 3) для отримання води з кислотним рН забезпечує очищення води від кальцію, магнію, іонів металу (заліза), зменшує вміст гідрокарбонатів та сульфатів, корегує рівень рН до кислотного та очищає воду від мікроорганізмів. При цьому додаткове введення до складу завантаження слабокислого катіоніту +2 в Н-формі забезпечує очищення води від жорсткості, при цьому відбувається заміна іонів Са і +2 + Mg на іони Н , що приводить до зменшення рівня рН, а введення високоосновного аніоніту в Сl-формі зменшує концентрацію аніонів (гідрокарбонітів та сульфатів) замінює їх на аніони хлориду, тим самим знижує рН; Група 2 Дана група включає варіанти складу завантаження фільтруючих елементів, призначених для приготування води для дитячого харчування. При цьому запропоновано використовувати варіант 4 завантажень, які забезпечують отримання води з нейтральний рівнем показника рН. Варіант 4. Склад завантаження по варіанту 4 наведений у попередньому розділі. Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з трьома рецептурами завантаження (див. таблицю 5), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 6). 35 5 UA 112478 U Таблиця 5 Вміст компонента у масових % Рецептура 1 Рецептура 2 Рецептура 3 Компоненти Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Слабокислий катіоніт в Н-формі (Purolite С 104, Hydrolite 258) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 20,0 25,0 30,0 10,0 12,0 15,0 15,0 17,0 20,0 решта наявна решта наявна решта наявна Таблиця 6 Показник води рН Жорсткість Кальцій Магній Залізо Вільний хлор Перманганатна окиснюваність Загальне мікробне число, КУО 5 10 15 20 Початкова вода 7,16 5,55 73,14 23,08 1,68 0,45 Значення Рецептура 1 Рецептура 2 6,52 6,83 0-0,025 0-0,025 0 0 0,3 0,3 0,04 0,03 0,1 0,12 Рецептура 3 7,05 0-0,05 0 0,6 0,04 0,05 2,56 1,66 1,74 0,82 55 5 6 5 Як видно з таблиці 6 запропоновані рецептури картриджа для підготовки води для дитячого харчування очищають воду від вільного хлору, органічних речовин, кальцію, магнію, іонів металу (заліза), підтримує нейтральний рівень рН та очищають воду від мікроорганізмів. Додаткове введення до складу завантаження сильнокислотного катіоніту в Na-формі +2 +2 забезпечує очищення води від жорсткості, при цьому відбувається заміна іонів Са і Mg на + іони Na , що приводить до збільшення рівня рН, а введення слабокислого катіоніту в Н-формі забезпечує очищення від кальцію та магнію, заміняє їх на іони водню, тим самим робить кислим рівень рН, таким чином рН залишається на нейтральному рівні; Група 3 Дана група включає варіанти складу завантаження фільтруючих елементів, призначених для приготування води для вживання спортсменами. При цьому для вживання спортсменами запропоновано використовувати варіанти 5 завантаження, яке забезпечують отримання води з лужним рівнем рН, та варіант 6 завантаження, яке забезпечує отримання води з кислотним рівнем рН. Варіант 5. Склад завантаження по варіанту 5 наведений у попередньому розділі. Дане завантаження фільтруючих елементів забезпечує отримання води з лужним рівнем рН. Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 7), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 9). Таблиця 7 Вміст компонента у масових % л л Рецептура 1 Рецептура 2 Компоненти Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 6 20,0 30,0 5,0 10,0 решта наявна решта наявна UA 112478 U 5 Варіант 6. Склад завантаження по варіанту 6 наведений у попередньому розділі. Дане завантаження фільтруючих елементів забезпечує отримання води кислотним рівнем рН. Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 8), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 9). Таблиця 8 Вміст компонента у масових % к к Рецептура 1 Рецептура 2 Компоненти Слабокислий катіоніт в Н-формі (Purolite C104, Hydrolite 258) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 20,0 30,0 5,0 10,0 решта наявна решта наявна Таблиця 9 Показник води рН Жорсткість Кальцій Магній Залізо Вільний хлор Перманганатна окиснюваність Загальне мікробне число, КУО 10 15 20 25 Початкова вода Рецептура 1 7,16 8,35 5,55 0,45 73,14 6,0 23,08 1,82 1,68 0,08 0,45 0,05 л Значення л к Рецептура 2 Рецептура 1 7,25 5,58 0,55 0,55 7,0 6,0 2,43 3,0 0,067 0,085 0,0 0,05 Рецептура 2 6,65 0,75 9,0 3,65 0,1 0,05 2,56 0,82 0,74 0,86 0,98 55 5 6 5 к 7 Як видно з таблиці 9 запропоновані рецептури картриджа для підготовки води для спортсменів очищають воду від вільного хлору, органічних речовин, кальцію, магнію, іонів металу (заліза), від мікроорганізмів, корегують рН до лужного і кислотного рівня залежно від типу використаного завантаження картриджа. При цьому добавка до складу завантаження по варіанту 5 сильнокислотного катіоніту в Naформі, переважно Hydrolite 107 або Purilite С100, забезпечує очищення води від жорсткості, при +2 +2 + цьому відбувається заміна іонів Са і Mg на іони Na , що приводить до збільшення рівня рН. Додаткове введення до складу завантаження по варіанту 6 слабокислого катіоніту в Нформі, переважно Purolite C104 або Hydrolite 258, забезпечує очищення води від жорсткості, при +2 +2 + цьому відбувається заміна іонів Са і Mg на іони Н , що приводить до зменшення рівня рН. Група 4 Дана група включає варіант 7 складу завантаження фільтруючих елементів, призначений для дієтичної води з нейтральним рН. Варіант 7. Склад завантаження по варіанту 7 наведений у попередньому розділі. Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 10), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 11). 7 UA 112478 U Таблиця 10 Вміст компонента у масових % Рецептура 1 Рецептура 2 Компоненти Іонообмінне волокно Міон АК 22 (або Міон К 5) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 0,15 0,5 15,0 20,0 решта наявна решта наявна Таблиця 11 Показник рН Жорсткість Кальцій Магній Залізо Вільний хлор Перманганатна окиснюваність Загальне мікробне число, КУО 5 10 15 20 Початкова вода 7,16 5,55 73,14 23,08 1,68 0,45 2,56 55 Значення Рецептура 1 7,05 3,05 44,09 10,33 0,02 0,0 0,74 5 Рецептура 2 7,15 3,75 50,1 15,18 0,08 0,0 0,56 6 З таблиці 11 видно, що запропоновані рецептури завантаження картриджа для підготовки дієтичної води з нейтральним рН очищають воду від вільного хлору, органічних речовин, металів, від надмірної жорсткості, залишаючи у воді корисну кількість катіонів кальцію та магнію, очищає від мікроорганізмів, підтримує нейтральний рівень рН. При цьому додаткове введення до складу завантаження іонообмінного волокна Міон АК 22 (або Міон К 5) забезпечує очищення води від заліза, марганцю, важких металів, при цьому зберігається корисний вміст кальцію та магнію. Група 5 Дана група включає варіанти складу завантаження фільтруючих елементів, призначених для приготування води для вживання хворими на діабет. При цьому запропоновано використовувати варіант 8 завантаження, яке забезпечують отримання води з лужним рівнем рН. Варіант 8. Склад завантаження по варіанту 8 наведений у попередньому розділі. Дане завантаження фільтруючих елементів забезпечує отримання води з лужним рівнем рН. Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 12, за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 13). Таблиця 12 Компоненти Іонообмінне волокно Міон АК 22 (або Міон К 5) Мінеральний компонент (цеоліт, шунгіт, штучні мінеральні кульки) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 8 Вміст компонента у масових % Рецептура 1 Рецептура 2 0,15 0,5 30,0 40,0 15,0 20,0 решта наявна решта наявна UA 112478 U Таблиця 13 Показник води Початкова вода 7,16 5,55 73,14 23,08 1,68 0,45 2,56 55 рН Жорсткість Кальцій Магній Залізо Вільний хлор Перманганатна окиснюваність Загальне мікробне число, КУО 5 10 15 Значення Рецептура 1 7,85 3,25 50,1 9,11 0,04 0,0 0,66 5 Рецептура 2 7,25 4,05 55,11 15,80 0,067 0,0 0,56 6 Як видно з таблиці 13, запропоновані рецептури завантаження картриджа для підготовки води з лужним рН для людей, хворих діабетом, очищають воду від вільного хлору, органічних речовин, металів, від надмірної жорсткості, залишаючи у воді корисну кількість катіонів кальцію та магнію, очищають від мікроорганізмів, корегують рН до лужного рівня. При цьому додаткове введення до складу завантаження іонообмінного волокна (Міон АК 22 або Міон К 5) забезпечує очищення води від заліза, марганцю, важких металів, при цьому зберігається корисний вміст кальцію та магнію, а введення мінеральної добавки (цеоліт, шунгіт, штучні мінеральні кульки) забезпечує корегування рН до лужного значення та насищення води макроелементами (кальцієм, магнієм). Група 6 Дана група включає варіанти складу завантаження фільтруючих елементів, призначених для приготування води для всієї сім'ї. При цьому запропоновано використовувати варіант 9. Варіант 9. Склад завантаження по варіанту 9 наведений у попередньому розділі. Для ілюстрації властивостей даного варіанта запропонування було виготовлено картриджі з трьома рецептурами завантаження (див. таблицю 14), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 15). Таблиця 14 Вміст компонента у масових % Рецептура 1 Рецептура 2 Рецептура 3 Компоненти Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Слабокислий катіоніт в Н-формі (Purolite C104, Hydrolite 258) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 15,0 17,0 20,0 5,0 7,0 10,0 5,0 8,0 10,0 решта наявна решта наявна решта наявна 20 Таблиця 15 Показник води рН Жорсткість Кальцій Магній Залізо Вільний хлор Перманганатна окиснюваність Загальне мікробне число, КУО Початкова вода 7,16 5,55 73,14 23,08 1,68 0,45 Значення Рецептура 1 Рецептура 2 7,05 6,53 0,35 0,25 2,0 2,0 3,04 1,82 0,06 0,08 0,05 0,0 Рецептура 3 6,83 0,3 3,0 1,82 0,04 0,05 2,56 1,66 1,74 0,82 55 5 6 5 9 UA 112478 U 5 10 15 Як видно із таблиці 15, запропоновані рецептури картриджа для підготовки води для сієї родини очищають воду від вільного хлору, органічних речовин, кальцію, магнію, іонів металу (заліза), підтримує нейтральний рівень рН та очищають воду від мікроорганізмів. При цьому додаткове введення до складу завантаження сильнокислотного катіоніту в Na-формі забезпечує +2 +2 + очищення води від жорсткості, при цьому відбувається заміна іонів Са і Mg на іони Na , що приводить до збільшення рівня рН, а введення слабокислого катіоніту в Н-формі забезпечує +2 +2 + очищення води від жорсткості, при цьому відбувається заміна іонів Са і Mg на іони Н , що приводить до зменшення рівня рН. При цьому значення рН залишається на нейтральному рівні. Група 7 Дана група включає варіанти складу завантаження фільтруючих елементів, призначених для приготування води з нейтральним рН для приготування різноманітних страв. При цьому запропоновано використовувати варіант 10. Варіант 10. Склад завантаження по варіанту 10 наведений у попередньому розділі. Для ілюстрації властивостей даного варіанта запропонування було виготовлено картриджі з трьома рецептурами завантаження (див. таблицю 16), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 17). Таблиця 16 Вміст компонента у масових % Рецептура 1 Рецептура 2 Компоненти Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Високоосновний аніоніт в Сl-формі (Hydrolite 354, Purolite A 500PS) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 40,0 50,0 10,0 20,0 5,0 10,0 решта наявна решта наявна Таблиця 17 Показник води рН Жорсткість Кальцій Магній Залізо Вільний хлор Перманганатна окиснюваність Загальне мікробне число, КУО 20 25 30 Початкова вода 7,16 5,55 73,14 23,08 1,68 0,45 Значення Рецептура 1 6,85 0,35 2,0 3,0 0,08 0,05 Рецептура 2 7,05 0,25 1,5 2,12 0,067 0,0 2,56 1,06 0,86 55 5 6 Як видно із таблиці 15, запропоновані рецептури картриджа для підготовки води для приготування страв очищають воду від вільного хлору, органічних речовин, кальцію, магнію, іонів металу (заліза), підтримує нейтральний рівень рН та очищають воду від мікроорганізмів. При цьому додаткове введення до складу завантаження сильнокислотного катіоніту у Na-формі +2 +2 забезпечує очищення води від жорсткості, при цьому відбувається заміна іонів Са і Mg на + іони Na , що приводить до збільшення рівня рН, а введення слабокислотного катіоніту в Н+2 +2 формі забезпечує очищення води від жорсткості, при цьому відбувається заміна іонів Са і Mg + на іони Н , що приводить до зменшення рівня рН. При цьому значення рН залишається на нейтральному рівні. Група 8 Дана група включає варіанти складу завантаження фільтруючих елементів, призначених для приготування води для заварювання чаю. При цьому запропоновано використовувати варіанти 11, 12 і 13. Склад завантаження по варіантах 11, 12 і 13 наведений у попередньому розділі. 10 UA 112478 U 5 Варіант 11. Завантаження по варіанту 11 призначене для приготування води з нейтральним рівнем показника рН для заварювання чаю, Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 18), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 19). Таблиця 18 Вміст компонента у масових % Рецептура 1 Рецептура 2 Компоненти Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Слабокислий катіоніт в Н-формі (Purolite С104, Hydrolite 258) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 10 20,0 30,0 5,0 10,0 5,0 10,0 решта наявна решта наявна Варіант 12. Завантаження по варіанту 12 призначене для приготування води з лужним рівнем показника рН для заварювання чаю, Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 18), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 19). Таблиця 19 Вміст компонента у масових % Рецептура 1 Рецептура 2 Компоненти Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 15 35,0 45,0 5,0 10,0 решта наявна решта наявна Варіант 13. Завантаження по варіанту 13 призначене для приготування води з кислотним рівнем показника рН для заварювання чаю, Для ілюстрації властивостей даного варіанта завантаження було виготовлено картриджі з двома рецептурами завантаження (див. таблицю 20), за допомогою яких було проведено очищення води з визначенням її характеристик (див. таблицю 21). 20 Таблиця 20 Вміст компонента у масових % Рецептура 1 Рецептура 2 Компоненти Слабокислий катіоніт в Н-формі (Purolite C104, Hydrolite 258) Сильнокислий катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 35,0 5,0 10,0 решта наявна 11 45,0 решта наявна UA 112478 U Таблиця 21 Показник води рН Жорсткість Кальцій Магній Залізо Вільний хлор Перманганатна окиснюваність Загальне мікробне число, КУО 5 10 15 20 Початкова вода Рецептура 1 7,16 8,27 5,55 0-0,025 73,14 0 23,08 0,3 1,68 0,08 0,45 0,05 л Значення л к к Рецептура 2 Рецептура 1 Рецептура 2 9,25 5,58 4,28 0 0-0,025 0 0 0 0 0 0,3 0 0,067 0,085 0,07 0,15 0,05 0,12 2,56 0,82 0,74 0,86 0,98 55 5 6 5 7 Як видно з даної таблиці, запропоновані рецептури завантаження картриджа для приготування води для заварювання чаю очищають воду від вільного хлору, органічних речовин, кальцію, магнію, іонів металу (заліза), від мікроорганізмів, підтримують нейтральний рН або корегують рН до лужного чи кислотного рівня залежно від конкретного складу завантаження картриджа. При цьому додаткове введення до складу завантаження по варіанту 11 сильнокислотного катіоніту в Na-формі забезпечує очищення води від жорсткості, при цьому відбувається заміна +2 +2 + іонів Са і Mg на іони Na , що приводить до підвищення рівня рН, а введення слабокислотногого катіоніту в Н-формі забезпечує очищення води від жорсткості, при цьому +2 +2 + відбувається заміна іонів Са і Mg на іони Н , що приводить до зменшення рівня рН. При цьому значення рН залишається на нейтральному рівні. Додаткове введення до складу завантаження по варіанту 12 сильнокислотного катіоніту в +2 Na-формі забезпечує очищення води від жорсткості, при цьому відбувається заміна іонів Са і +2 + Mg на іони Na , що приводить до підвищення рівня рН. Додаткове введення до складу завантаження по варіанту 13 слабокислотного катіоніту в Н+2 +2 формі забезпечує очищення води від жорсткості, при цьому відбувається заміна іонів Са і Mg + на іони Н , що приводить до зниження рівня рН. Крім наведених вище корисних властивостей запропонованого завантаження та його варіантів, випробування показали високі результати очищення води від бактерій та вірусів. Дані випробувань наведені в таблиці 22. Таблиця 22 Мікроорганізм Coliform Bacteria E. coli Total coliform bacteria E. coli K-12 Coliphage MS-2 Hepatitis A virus Bacteriophage MS-2 Pseudomonas aeruginosa Legionella mildadei NCTC 25 30 Вміст мікроорганізмів в модульній воді 105 CPU/mL 105 CPU/L 103 PFU/mL 106 PFU/100mL 106 PFU/mL 104 cell/L 104 cell/mL Вміст мікроорганізмів в очищеній воді 0 0 0 0 0 0 0 Запропоноване завантаження забезпечує отримання високоякісної питної води шляхом її глибокого очищення від механічних і хімічних забруднень, якими може бути насичена вода з водогону, а головне - воно затримує бактерії та віруси та дає змогу отримувати воду з різними властивостями для задоволення різних потреб споживачів. У порівнянні з найближчим аналогом запропонований картридж не потребує використання дорогого срібла і не викликає виділенням у фільтрат токсинів, які утворились як наслідок загибелі мікроорганізмів від дії на них срібла. 12 UA 112478 U 5 Джерела інформації: 1. Патент Великобританії № 2198432 по МПК - С02Р 1/42. 2. Патент Франції № 2617773 по МПК - C02F 9/00. 3. Патент Великобританії № 2131009, по МПК - С02F 9/00. 4. Заявка на винахід Росії № 94033848 по МПК - B01D 24/16, C02F 1/18. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Завантаження фільтруючого елемента для підготовки води до вживання людьми, що складається із шарів сорбційно-фільтруючих матеріалів у волокнистій та сипучій формі і містить шар нетканого матеріалу, виконаного з ультратонких волокон, шар активованого вугілля та шари з іонообмінних смол, яке відрізняється тим, що нетканий матеріал виконано із нановолокон, які утворюють мікропористу структуру з розміром пор 0,01-0,001 мкм, а шари іонообмінних смол містять шар іонообмінної смоли, яка очищає воду від іонів металів у вигляді сильнокислотного катіоніту з інертним ядром, переважно Hydrolite ZGC 858. 2. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар сильнокислотного катіоніту у Na-формі, переважно Hydrolite 107 або Purilite С100, та шар високоосновного аніоніту в Сl-формі, переважно Hydrolite 354 або Purolite A 500PS, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента завантаження Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Високоосновний аніоніт в Сl-формі (Hydrolite 354, Purolite A 500PS) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана (AquaVallis) 25 Вміст, мас. % 45,0-60,0 15,0-30,0 5,0-10,0 решта наявна 3. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар сильнокислотного катіоніту в Na-формі, переважно Hydrolite 107 або Purilite С100, та шар низькоосновного аніоніту в ОН-формі, переважно Purolite A 845 або Hydrolite 412, або Purolite 485, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента завантажений Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Низькоосновний аніоніт в ОН-формі (Purolite A 845, Hydrolite 412, Purolite 485) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана (AquaVallis) (0,01-0,001 мкм) Вміст, мас. % 45,0-60,0 15,0-30,0 5,0-10,0 решта наявна 30 35 4. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар слабокислотного катіоніту в Н-формі, насамперед Purolite С 104 або Hydrolite 258, та шар високоосновного аніоніту в Сl-формі, переважно Hydrolite 354 або Purolite A 500PS, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента Слабокислотний катіоніт в Н-формі (Purolite C 104, Hydrolite 258) Високоосновний аніоніт в Сl-формі (Hydrolite 354, Purolite A 500PS) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 13 Вміст, мас. % 45,0-60,0 15,0-30,0 15,0-20,0 5,0-10,0 наявна UA 112478 U 5 5. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар сильнокислотного катіоніту в Na-формі, переважно Hydrolite 107 або Purilite С100, та шар слабокислотного катіоніту в Н-формі, переважно Purolite C 104 або Hydrolite 258, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Слабокислотний катіоніт в Н-формі (Purolite C 104, Hydrolite 258) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 10 6. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар сильнокислотного катіоніту в Na-формі, переважно Hydrolite 107 або Purilite С100, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 15 Вміст, мас. % 20,0-30,0 5,0-10,0 решта наявна 7. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар слабокислотного катіоніту в Н-формі, переважно Purolite С 104 або Hydrolite 258, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента Слабокислотний катіоніт в Н-формі (Purolite C 104, Hydrolite 258) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 20 Вміст, мас. % 20,0-30,0 10,0-15,0 15,0-20,0 решта наявна Вміст, мас. % 20,0-30,0 5,0-10,0 решта наявна 8. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар іонообмінних волокон, переважно Міон АК 22 або Міон К 5, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Іонообмінне волокно (Міом АК 22 або Міон К 5) Вміст, мас. % 0,15-0,5 Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 15,0-20,0 решта наявна Назва компонента 25 9. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар іонообмінних волокон та мінеральну добавку, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): 30 14 UA 112478 U Назва компонента Іонообмінне волокно (Міон АК 22 або Міон К 5) Мінеральна добавка (цеоліт, шунгіт, штучні мінеральні кульки) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 5 10. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар катіоніт в Na-формі та катіоніту в Н-формі, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Наша компонента Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite С100) Слабокислотий катіоніт в Н-формі (Purolite С 104, Hydrolite 258) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 10 Вміст, мас. % 0,15-0,5 30,0-40,0 15,0-20,0 решта наявна Вміст, мас. % 15,0-20,0 5,0-10,0 5,0-10,0 решта наявна 11. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять шар катіоніту в Na-формі, аніоніту в Сl-формі, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite C100) Високоосновний аніоніт в Сl-формі (Hydrolite 354, Purolite A 500PS) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) Вміст, мас. % 40,0-50,0 10,0-20,0 5,0-10,0 решта наявна 15 12. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять катіоніт в Na-формі, катіоніт в Н-формі, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Наша компонента Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite C100) Слабокислотний катіоніт в Н-формі (Purolite C 104, Hydrolite 258) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) Вміст, мас. % 20,0-30,0 5,0-10,0 5,0-10,0 решта наявна 20 13. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, яке відрізняється тим, що шари іонообмінних смол додатково містять сильнокислотний катіоніт в Na-формі, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента Сильнокислотний катіоніт в Na-формі (Hydrolite 107, Purilite C100) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 25 15 Вміст, мас. % 35,0-45,0 5,0-10,0 решта наявна UA 112478 U 14. Завантаження фільтруючого елемента для підготовки води до вживання людьми за п. 1, який відрізняється тим, що шари іонообмінних смол додатково містять слабокислий катіоніт в Н-формі, при наступному співвідношенні компонентів у завантаженні (у масових відсотках): Назва компонента Слабокислотний катіоніт в Н-формі (Purolite C 104, Hydrolite 258) Сильнокислотний катіоніт з інертним ядром (Hydrolite ZGC 858) Активоване вугілля Наномембрана AquaVallis (0,01-0,001 мкм) 16 Вміст, мас. % 35,0-45,0 5,0-10,0 решта наявна UA 112478 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
