Канатна установка для видобування сапропелів

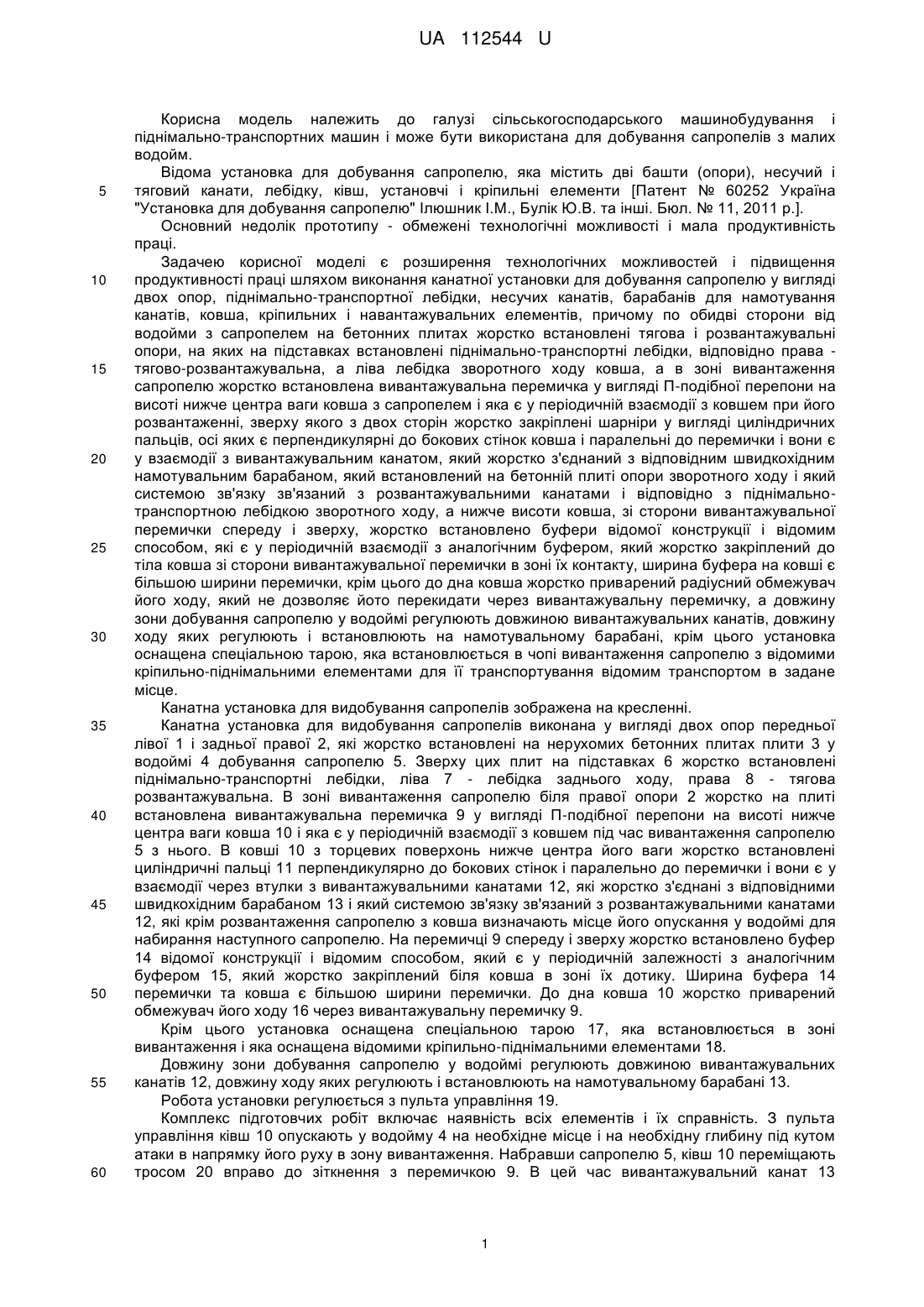

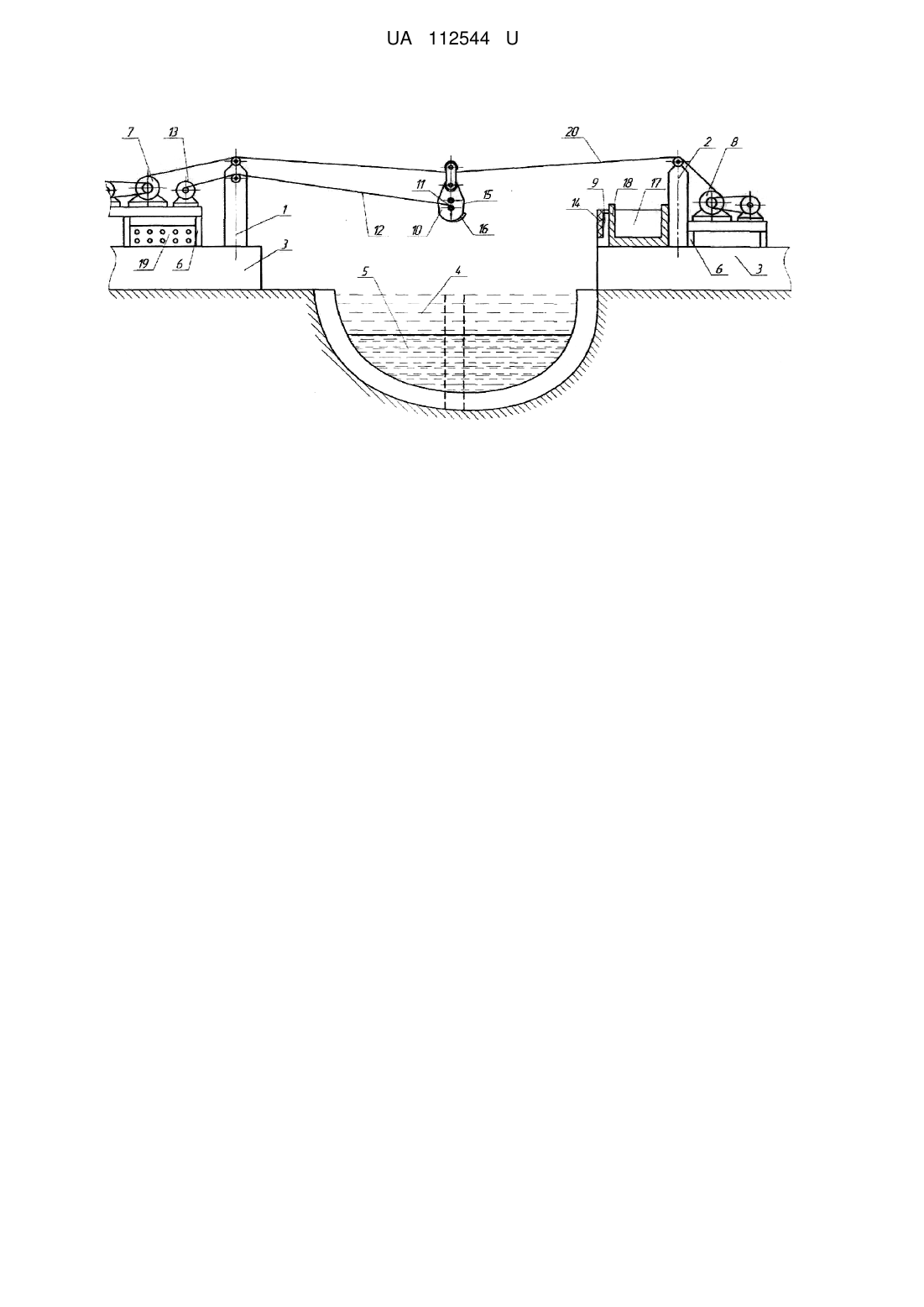

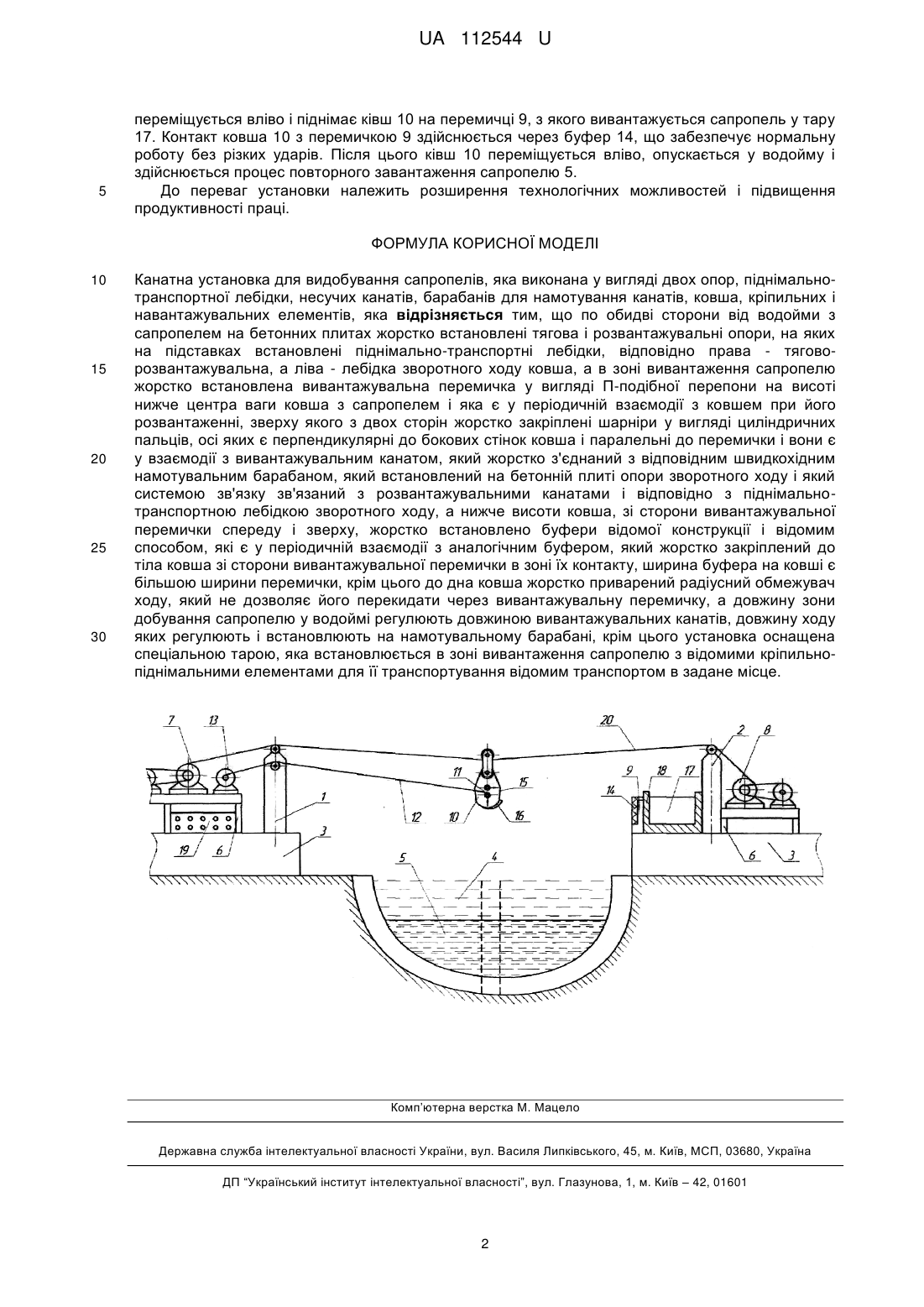

Реферат: Канатна установка для видобування сапропелів виконана у вигляді двох опор, піднімальнотранспортної лебідки, несучих канатів, барабанів для намотування канатів, ковша, кріпильних і навантажувальних елементів. По обидві сторони від водойми з сапропелем на бетонних плитах жорстко встановлені тягова і розвантажувальні опори, на яких на підставках встановлені піднімально-транспортні лебідки, відповідно права - тягово-розвантажувальна, а ліва - лебідка зворотного ходу ковша, а в зоні вивантаження сапропелю жорстко встановлена вивантажувальна перемичка у вигляді П-подібної перепони на висоті нижче центра ваги ковша з сапропелем і яка є у періодичній взаємодії з ковшем при його розвантаженні, зверху якого з двох сторін жорстко закріплені шарніри у вигляді циліндричних пальців, осі яких є перпендикулярні до бокових стінок ковша і паралельні до перемички і вони є у взаємодії з вивантажувальним канатом, який жорстко з'єднаний з відповідним швидкохідним намотувальним барабаном. UA 112544 U (12) UA 112544 U UA 112544 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і піднімально-транспортних машин і може бути використана для добування сапропелів з малих водойм. Відома установка для добування сапропелю, яка містить дві башти (опори), несучий і тяговий канати, лебідку, ківш, установчі і кріпильні елементи [Патент № 60252 Україна "Установка для добування сапропелю" Ілюшник І.М., Булік Ю.В. та інші. Бюл. № 11, 2011 р.]. Основний недолік прототипу - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання канатної установки для добування сапропелю у вигляді двох опор, піднімально-транспортної лебідки, несучих канатів, барабанів для намотування канатів, ковша, кріпильних і навантажувальних елементів, причому по обидві сторони від водойми з сапропелем на бетонних плитах жорстко встановлені тягова і розвантажувальні опори, на яких на підставках встановлені піднімально-транспортні лебідки, відповідно права тягово-розвантажувальна, а ліва лебідка зворотного ходу ковша, а в зоні вивантаження сапропелю жорстко встановлена вивантажувальна перемичка у вигляді П-подібної перепони на висоті нижче центра ваги ковша з сапропелем і яка є у періодичній взаємодії з ковшем при його розвантаженні, зверху якого з двох сторін жорстко закріплені шарніри у вигляді циліндричних пальців, осі яких є перпендикулярні до бокових стінок ковша і паралельні до перемички і вони є у взаємодії з вивантажувальним канатом, який жорстко з'єднаний з відповідним швидкохідним намотувальним барабаном, який встановлений на бетонній плиті опори зворотного ходу і який системою зв'язку зв'язаний з розвантажувальними канатами і відповідно з піднімальнотранспортною лебідкою зворотного ходу, а нижче висоти ковша, зі сторони вивантажувальної перемички спереду і зверху, жорстко встановлено буфери відомої конструкції і відомим способом, які є у періодичній взаємодії з аналогічним буфером, який жорстко закріплений до тіла ковша зі сторони вивантажувальної перемички в зоні їх контакту, ширина буфера на ковші є більшою ширини перемички, крім цього до дна ковша жорстко приварений радіусний обмежувач його ходу, який не дозволяє йото перекидати через вивантажувальну перемичку, а довжину зони добування сапропелю у водоймі регулюють довжиною вивантажувальних канатів, довжину ходу яких регулюють і встановлюють на намотувальному барабані, крім цього установка оснащена спеціальною тарою, яка встановлюється в чопі вивантаження сапропелю з відомими кріпильно-піднімальними елементами для її транспортування відомим транспортом в задане місце. Канатна установка для видобування сапропелів зображена на кресленні. Канатна установка для видобування сапропелів виконана у вигляді двох опор передньої лівої 1 і задньої правої 2, які жорстко встановлені на нерухомих бетонних плитах плити 3 у водоймі 4 добування сапропелю 5. Зверху цих плит на підставках 6 жорстко встановлені піднімально-транспортні лебідки, ліва 7 - лебідка заднього ходу, права 8 - тягова розвантажувальна. В зоні вивантаження сапропелю біля правої опори 2 жорстко на плиті встановлена вивантажувальна перемичка 9 у вигляді П-подібної перепони на висоті нижче центра ваги ковша 10 і яка є у періодичній взаємодії з ковшем під час вивантаження сапропелю 5 з нього. В ковші 10 з торцевих поверхонь нижче центра його ваги жорстко встановлені циліндричні пальці 11 перпендикулярно до бокових стінок і паралельно до перемички і вони є у взаємодії через втулки з вивантажувальними канатами 12, які жорстко з'єднані з відповідними швидкохідним барабаном 13 і який системою зв'язку зв'язаний з розвантажувальними канатами 12, які крім розвантаження сапропелю з ковша визначають місце його опускання у водоймі для набирання наступного сапропелю. На перемичці 9 спереду і зверху жорстко встановлено буфер 14 відомої конструкції і відомим способом, який є у періодичній залежності з аналогічним буфером 15, який жорстко закріплений біля ковша в зоні їх дотику. Ширина буфера 14 перемички та ковша є більшою ширини перемички. До дна ковша 10 жорстко приварений обмежувач його ходу 16 через вивантажувальну перемичку 9. Крім цього установка оснащена спеціальною тарою 17, яка встановлюється в зоні вивантаження і яка оснащена відомими кріпильно-піднімальними елементами 18. Довжину зони добування сапропелю у водоймі регулюють довжиною вивантажувальних канатів 12, довжину ходу яких регулюють і встановлюють на намотувальному барабані 13. Робота установки регулюється з пульта управління 19. Комплекс підготовчих робіт включає наявність всіх елементів і їх справність. З пульта управління ківш 10 опускають у водойму 4 на необхідне місце і на необхідну глибину під кутом атаки в напрямку його руху в зону вивантаження. Набравши сапропелю 5, ківш 10 переміщають тросом 20 вправо до зіткнення з перемичкою 9. В цей час вивантажувальний канат 13 1 UA 112544 U 5 переміщується вліво і піднімає ківш 10 на перемичці 9, з якого вивантажується сапропель у тару 17. Контакт ковша 10 з перемичкою 9 здійснюється через буфер 14, що забезпечує нормальну роботу без різких ударів. Після цього ківш 10 переміщується вліво, опускається у водойму і здійснюється процес повторного завантаження сапропелю 5. До переваг установки належить розширення технологічних можливостей і підвищення продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 Канатна установка для видобування сапропелів, яка виконана у вигляді двох опор, піднімальнотранспортної лебідки, несучих канатів, барабанів для намотування канатів, ковша, кріпильних і навантажувальних елементів, яка відрізняється тим, що по обидві сторони від водойми з сапропелем на бетонних плитах жорстко встановлені тягова і розвантажувальні опори, на яких на підставках встановлені піднімально-транспортні лебідки, відповідно права - тяговорозвантажувальна, а ліва - лебідка зворотного ходу ковша, а в зоні вивантаження сапропелю жорстко встановлена вивантажувальна перемичка у вигляді П-подібної перепони на висоті нижче центра ваги ковша з сапропелем і яка є у періодичній взаємодії з ковшем при його розвантаженні, зверху якого з двох сторін жорстко закріплені шарніри у вигляді циліндричних пальців, осі яких є перпендикулярні до бокових стінок ковша і паралельні до перемички і вони є у взаємодії з вивантажувальним канатом, який жорстко з'єднаний з відповідним швидкохідним намотувальним барабаном, який встановлений на бетонній плиті опори зворотного ходу і який системою зв'язку зв'язаний з розвантажувальними канатами і відповідно з піднімальнотранспортною лебідкою зворотного ходу, а нижче висоти ковша, зі сторони вивантажувальної перемички спереду і зверху, жорстко встановлено буфери відомої конструкції і відомим способом, які є у періодичній взаємодії з аналогічним буфером, який жорстко закріплений до тіла ковша зі сторони вивантажувальної перемички в зоні їх контакту, ширина буфера на ковші є більшою ширини перемички, крім цього до дна ковша жорстко приварений радіусний обмежувач ходу, який не дозволяє його перекидати через вивантажувальну перемичку, а довжину зони добування сапропелю у водоймі регулюють довжиною вивантажувальних канатів, довжину ходу яких регулюють і встановлюють на намотувальному барабані, крім цього установка оснащена спеціальною тарою, яка встановлюється в зоні вивантаження сапропелю з відомими кріпильнопіднімальними елементами для її транспортування відомим транспортом в задане місце. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
