Пристрій для формування гвинтових пружних елементів на крок

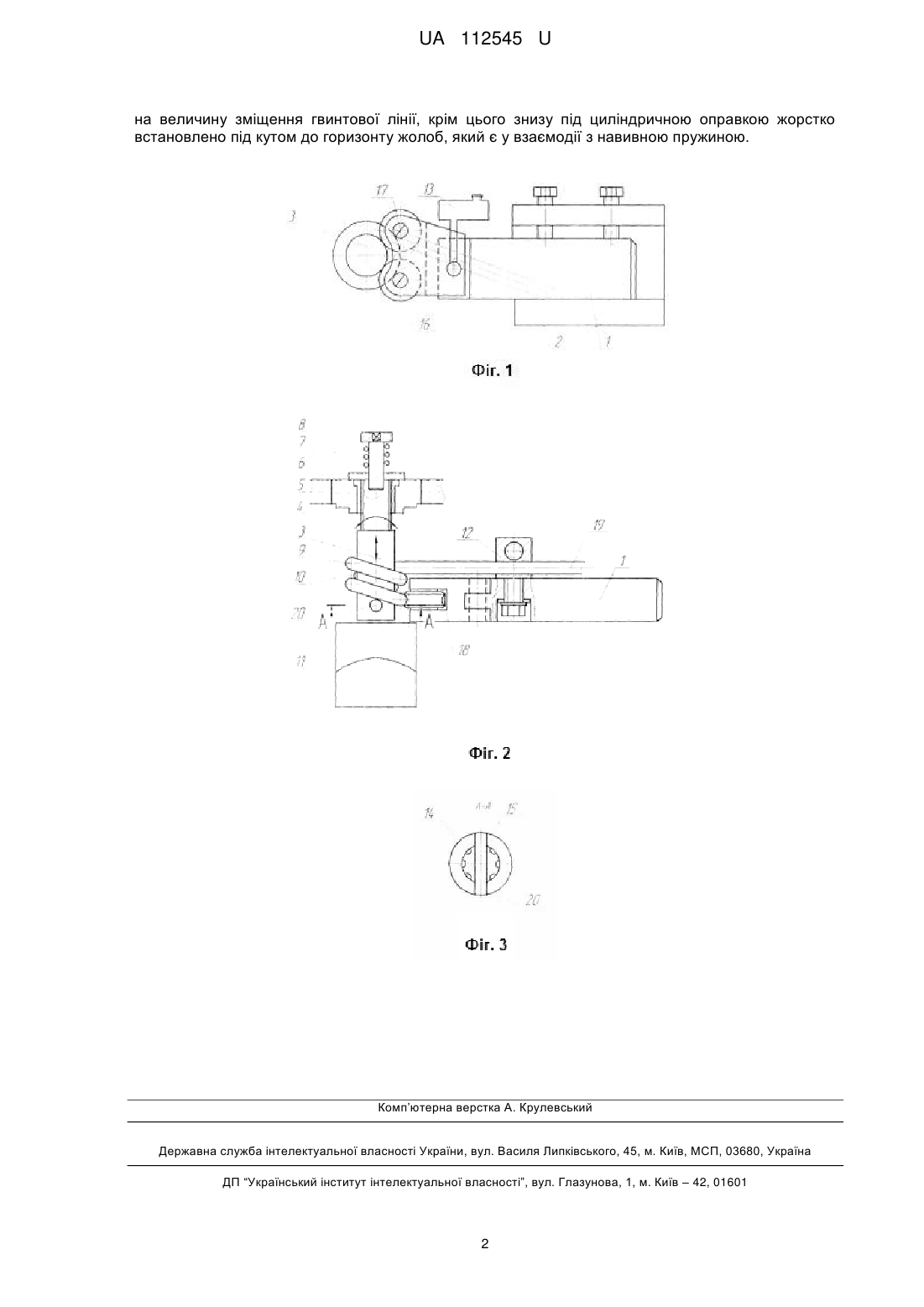

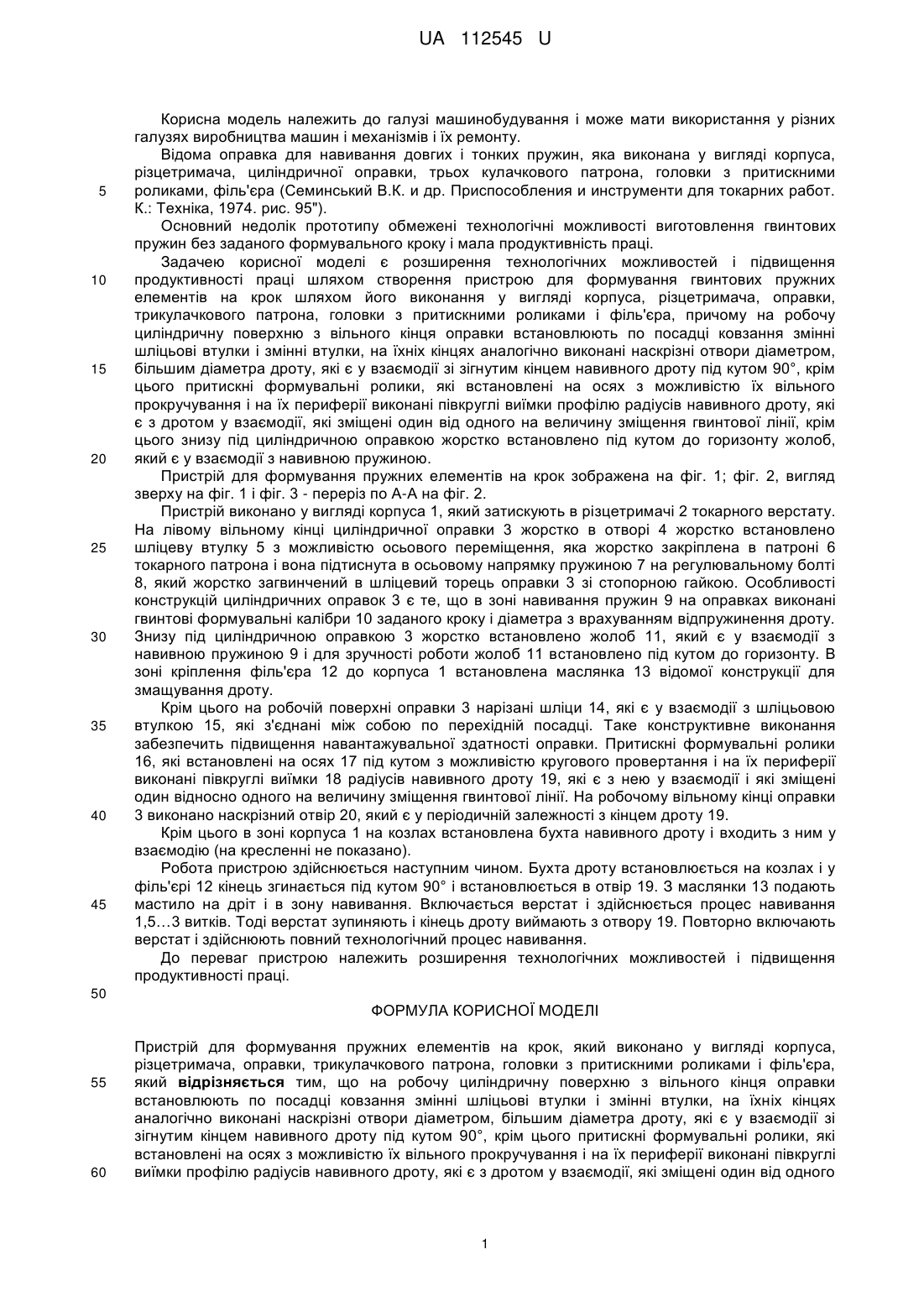

Реферат: Пристрій для формування пружних елементів на крок, виконаний у вигляді корпуса, різцетримача, оправки, трикулачкового патрона, головки з притискними роликами і філь'єра. На робочу циліндричну поверхню з вільного кінця оправки встановлюють по посадці ковзання змінні шліцьові втулки і змінні втулки, на їхніх кінцях аналогічно виконані наскрізні отвори діаметром, більшим діаметра дроту, які є у взаємодії зі зігнутим кінцем навивного дроту під кутом 90°, крім цього притискні формувальні ролики, які встановлені на осях з можливістю їх вільного прокручування і на їх периферії виконані півкруглі виїмки профілю радіусів навивного дроту, які є з дротом у взаємодії, які зміщені один від одного на величину зміщення гвинтової лінії, крім цього знизу під циліндричною оправкою жорстко встановлено під кутом до горизонту жолоб, який є у взаємодії з навивною пружиною. UA 112545 U (12) UA 112545 U UA 112545 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і може мати використання у різних галузях виробництва машин і механізмів і їх ремонту. Відома оправка для навивання довгих і тонких пружин, яка виконана у вигляді корпуса, різцетримача, циліндричної оправки, трьох кулачкового патрона, головки з притискними роликами, філь'єра (Семинський В.К. и др. Приспособления и инструменти для токарних работ. К.: Техніка, 1974. рис. 95"). Основний недолік прототипу обмежені технологічні можливості виготовлення гвинтових пружин без заданого формувального кроку і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом створення пристрою для формування гвинтових пружних елементів на крок шляхом його виконання у вигляді корпуса, різцетримача, оправки, трикулачкового патрона, головки з притискними роликами і філь'єра, причому на робочу циліндричну поверхню з вільного кінця оправки встановлюють по посадці ковзання змінні шліцьові втулки і змінні втулки, на їхніх кінцях аналогічно виконані наскрізні отвори діаметром, більшим діаметра дроту, які є у взаємодії зі зігнутим кінцем навивного дроту під кутом 90°, крім цього притискні формувальні ролики, які встановлені на осях з можливістю їх вільного прокручування і на їх периферії виконані півкруглі виїмки профілю радіусів навивного дроту, які є з дротом у взаємодії, які зміщені один від одного на величину зміщення гвинтової лінії, крім цього знизу під циліндричною оправкою жорстко встановлено під кутом до горизонту жолоб, який є у взаємодії з навивною пружиною. Пристрій для формування пружних елементів на крок зображена на фіг. 1; фіг. 2, вигляд зверху на фіг. 1 і фіг. 3 - переріз по Α-А на фіг. 2. Пристрій виконано у вигляді корпуса 1, який затискують в різцетримачі 2 токарного верстату. На лівому вільному кінці циліндричної оправки 3 жорстко в отворі 4 жорстко встановлено шліцеву втулку 5 з можливістю осьового переміщення, яка жорстко закріплена в патроні 6 токарного патрона і вона підтиснута в осьовому напрямку пружиною 7 на регулювальному болті 8, який жорстко загвинчений в шліцевий торець оправки 3 зі стопорною гайкою. Особливості конструкцій циліндричних оправок 3 є те, що в зоні навивання пружин 9 на оправках виконані гвинтові формувальні калібри 10 заданого кроку і діаметра з врахуванням відпружинення дроту. Знизу під циліндричною оправкою 3 жорстко встановлено жолоб 11, який є у взаємодії з навивною пружиною 9 і для зручності роботи жолоб 11 встановлено під кутом до горизонту. В зоні кріплення філь'єра 12 до корпуса 1 встановлена маслянка 13 відомої конструкції для змащування дроту. Крім цього на робочій поверхні оправки 3 нарізані шліци 14, які є у взаємодії з шліцьовою втулкою 15, які з'єднані між собою по перехідній посадці. Таке конструктивне виконання забезпечить підвищення навантажувальної здатності оправки. Притискні формувальні ролики 16, які встановлені на осях 17 під кутом з можливістю кругового провертання і на їх периферії виконані півкруглі виїмки 18 радіусів навивного дроту 19, які є з нею у взаємодії і які зміщені один відносно одного на величину зміщення гвинтової лінії. На робочому вільному кінці оправки 3 виконано наскрізний отвір 20, який є у періодичній залежності з кінцем дроту 19. Крім цього в зоні корпуса 1 на козлах встановлена бухта навивного дроту і входить з ним у взаємодію (на кресленні не показано). Робота пристрою здійснюється наступним чином. Бухта дроту встановлюється на козлах і у філь'єрі 12 кінець згинається під кутом 90° і встановлюється в отвір 19. З маслянки 13 подають мастило на дріт і в зону навивання. Включається верстат і здійснюється процес навивання 1,5…3 витків. Тоді верстат зупиняють і кінець дроту виймають з отвору 19. Повторно включають верстат і здійснюють повний технологічний процес навивання. До переваг пристрою належить розширення технологічних можливостей і підвищення продуктивності праці. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для формування пружних елементів на крок, який виконано у вигляді корпуса, різцетримача, оправки, трикулачкового патрона, головки з притискними роликами і філь'єра, який відрізняється тим, що на робочу циліндричну поверхню з вільного кінця оправки встановлюють по посадці ковзання змінні шліцьові втулки і змінні втулки, на їхніх кінцях аналогічно виконані наскрізні отвори діаметром, більшим діаметра дроту, які є у взаємодії зі зігнутим кінцем навивного дроту під кутом 90°, крім цього притискні формувальні ролики, які встановлені на осях з можливістю їх вільного прокручування і на їх периферії виконані півкруглі виїмки профілю радіусів навивного дроту, які є з дротом у взаємодії, які зміщені один від одного 1 UA 112545 U на величину зміщення гвинтової лінії, крім цього знизу під циліндричною оправкою жорстко встановлено під кутом до горизонту жолоб, який є у взаємодії з навивною пружиною. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
