Спосіб очищення води від дисперсних домішок

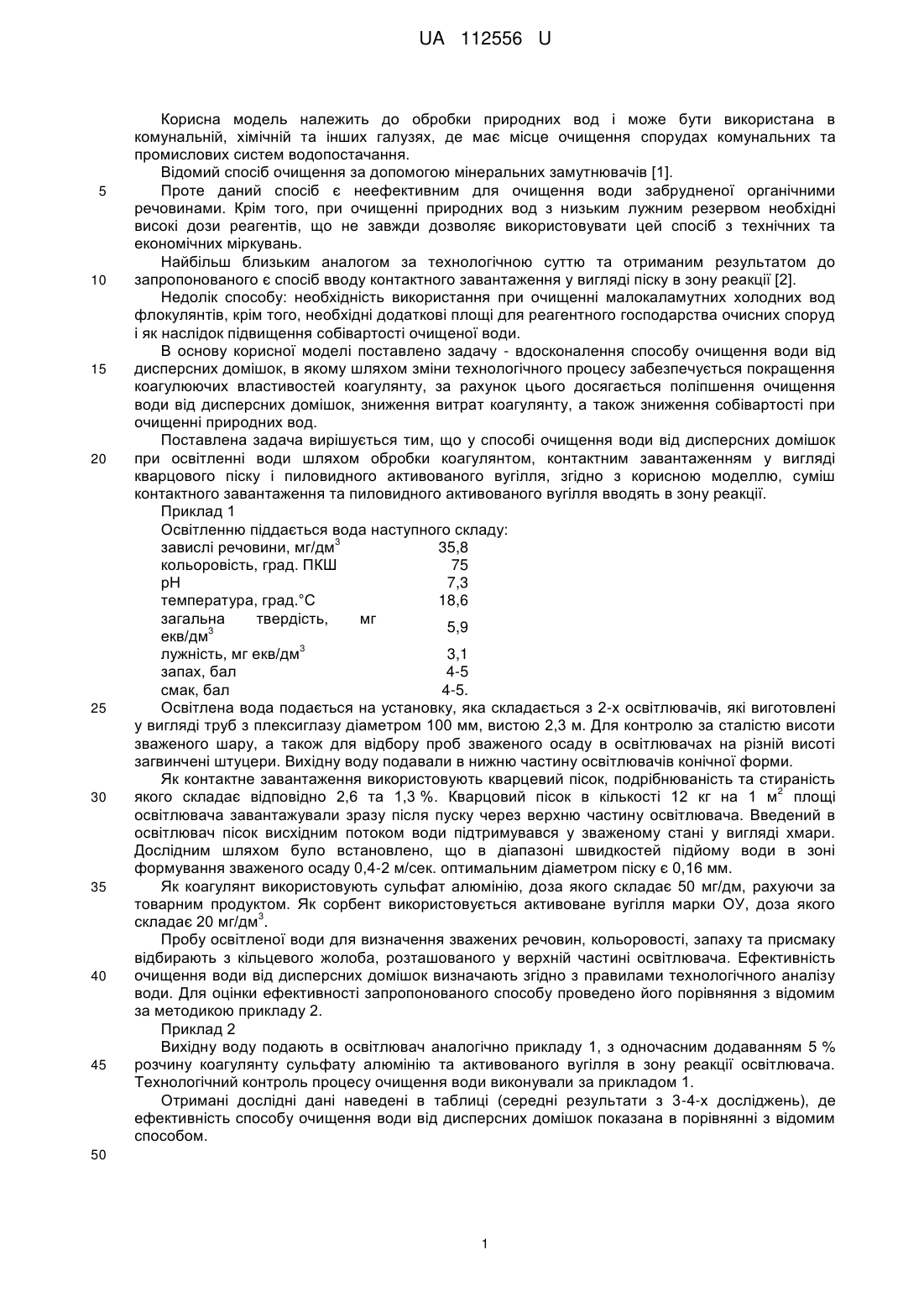

Реферат: Спосіб очищення води від дисперсних домішок при освітленні води шляхом обробки коагулянтом, контактним завантаженням у вигляді кварцевого піску і пиловидного активованого вугілля. Суміш контактного завантаження та пиловидного активованого вугілля вводять в зону реакції. UA 112556 U (54) СПОСІБ ОЧИЩЕННЯ ВОДИ ВІД ДИСПЕРСНИХ ДОМІШОК UA 112556 U UA 112556 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обробки природних вод і може бути використана в комунальній, хімічній та інших галузях, де має місце очищення спорудах комунальних та промислових систем водопостачання. Відомий спосіб очищення за допомогою мінеральних замутнювачів [1]. Проте даний спосіб є неефективним для очищення води забрудненої органічними речовинами. Крім того, при очищенні природних вод з низьким лужним резервом необхідні високі дози реагентів, що не завжди дозволяє використовувати цей спосіб з технічних та економічних міркувань. Найбільш близьким аналогом за технологічною суттю та отриманим результатом до запропонованого є спосіб вводу контактного завантаження у вигляді піску в зону реакції [2]. Недолік способу: необхідність використання при очищенні малокаламутних холодних вод флокулянтів, крім того, необхідні додаткові площі для реагентного господарства очисних споруд і як наслідок підвищення собівартості очищеної води. В основу корисної моделі поставлено задачу - вдосконалення способу очищення води від дисперсних домішок, в якому шляхом зміни технологічного процесу забезпечується покращення коагулюючих властивостей коагулянту, за рахунок цього досягається поліпшення очищення води від дисперсних домішок, зниження витрат коагулянту, а також зниження собівартості при очищенні природних вод. Поставлена задача вирішується тим, що у способі очищення води від дисперсних домішок при освітленні води шляхом обробки коагулянтом, контактним завантаженням у вигляді кварцового піску і пиловидного активованого вугілля, згідно з корисною моделлю, суміш контактного завантаження та пиловидного активованого вугілля вводять в зону реакції. Приклад 1 Освітленню піддається вода наступного складу: 3 завислі речовини, мг/дм 35,8 кольоровість, град. ПКШ 75 рН 7,3 температура, град.°С 18,6 загальна твердість, мг 5,9 3 екв/дм 3 лужність, мг екв/дм 3,1 запах, бал 4-5 смак, бал 4-5. Освітлена вода подається на установку, яка складається з 2-х освітлювачів, які виготовлені у вигляді труб з плексиглазу діаметром 100 мм, вистою 2,3 м. Для контролю за сталістю висоти зваженого шару, а також для відбору проб зваженого осаду в освітлювачах на різній висоті загвинчені штуцери. Вихідну воду подавали в нижню частину освітлювачів конічної форми. Як контактне завантаження використовують кварцевий пісок, подрібнюваність та стираність 2 якого складає відповідно 2,6 та 1,3 %. Кварцовий пісок в кількості 12 кг на 1 м площі освітлювача завантажували зразу після пуску через верхню частину освітлювача. Введений в освітлювач пісок висхідним потоком води підтримувався у зваженому стані у вигляді хмари. Дослідним шляхом було встановлено, що в діапазоні швидкостей підйому води в зоні формування зваженого осаду 0,4-2 м/сек. оптимальним діаметром піску є 0,16 мм. Як коагулянт використовують сульфат алюмінію, доза якого складає 50 мг/дм, рахуючи за товарним продуктом. Як сорбент використовується активоване вугілля марки ОУ, доза якого 3 складає 20 мг/дм . Пробу освітленої води для визначення зважених речовин, кольоровості, запаху та присмаку відбирають з кільцевого жолоба, розташованого у верхній частині освітлювача. Ефективність очищення води від дисперсних домішок визначають згідно з правилами технологічного аналізу води. Для оцінки ефективності запропонованого способу проведено його порівняння з відомим за методикою прикладу 2. Приклад 2 Вихідну воду подають в освітлювач аналогічно прикладу 1, з одночасним додаванням 5 % розчину коагулянту сульфату алюмінію та активованого вугілля в зону реакції освітлювача. Технологічний контроль процесу очищення води виконували за прикладом 1. Отримані дослідні дані наведені в таблиці (середні результати з 3-4-х досліджень), де ефективність способу очищення води від дисперсних домішок показана в порівнянні з відомим способом. 50 1 UA 112556 U Таблиця Характеристика роботи освітлювача Спосіб Відомий Запропонований Відомий Запропонований Відомий 15 2,0 Запропонований зі зниженням витрат коагулянту на 20 % 10 0,75 0,75 1,5 1,5 2,0 Запропонований 5 Швидкість підйому води у освітлювачах, мм/сек 1,5 Показники очищеної води Покращення показників у порівнянні з відомим способом, % Вагова концентрація Зважені Кольоро- Запах Присмак, Зважені Кольозваже- речови- вість, (t=20°), бал речовини ровість ного ни, мг/л град. ПКШ бал осаду, 3 мг/дм 1655 8,5 23 1-2 0-1 2030 6,9 19 1-2 0-1 23,1 18,5 1510 8.2 20 1-2 1-2 1735 6,9 18 0-1 18,3 11,1 без присмаку 1425 8,6 21 0-1 без 1650 7,3 19 1-2 7,8 10,5 запаху 1460 7,3 19 1-2 1-2 3,4 5,2 Згідно з даними, наведеними в таблиці, виходить, що очищення води від дисперсних домішок за запропонованим способом дозволяє в середньому на 18-23 % покращити показники якості очищеної води та збільшити швидкість підйому води в освітлювачах в середньому в 2-2,5 разу. Крім того, отримані результати вказують на можливість зниження витрат коагулянту при запропонованому способі очищення води від дисперсних домішок в середньому на 20 %, збільшити вагову концентрацію зваженого осаду, дозволяє покращити органолептичні показники очищеної води, такі як запах і присмак. Таким чином, запропонований спосіб очищення води від дисперсних домішок дозволяє інтенсифікувати процес очищення води у порівнянні з відомим способом, покращити якість очищеної води, зменшити витрати коагулянту сульфату алюмінію в середньому на 20-25 % з отриманням очищеної води потрібної якості. При цьому собівартість очищеної води зменшується на 25-30 %. Джерела інформації: 1. Бабенков Е.Д. Очистка воды коагулянтами. - М: Наука, 1977. С. 260-261. 2. Василенко А.А., Грабовский П.А., Ларкина Г.М. и др. Реконструкция и интенсификация сооружений водоснабжения и водоотведения. Уч. пособие. - Киев. - Одесса, КНУСА, ОГАСА 2007. С. 44-48. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб очищення води від дисперсних домішок при освітленні води шляхом обробки коагулянтом, контактним завантаженням у вигляді кварцевого піску і пиловидного активованого вугілля, який відрізняється тим, що суміш контактного завантаження та пиловидного активованого вугілля вводять в зону реакції. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
