Еластична тара для транспортування та зберігання рулонів комбісилосу

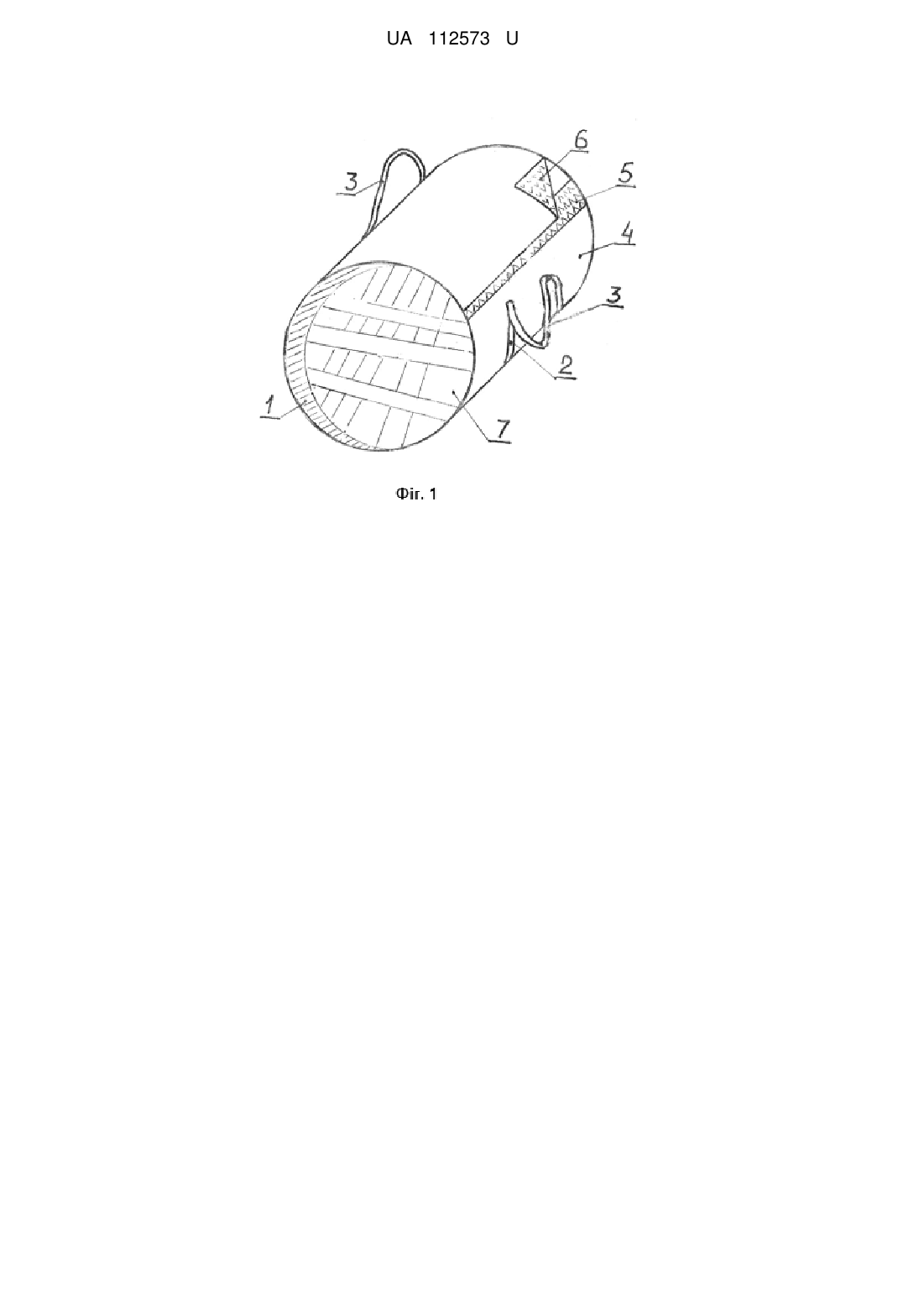

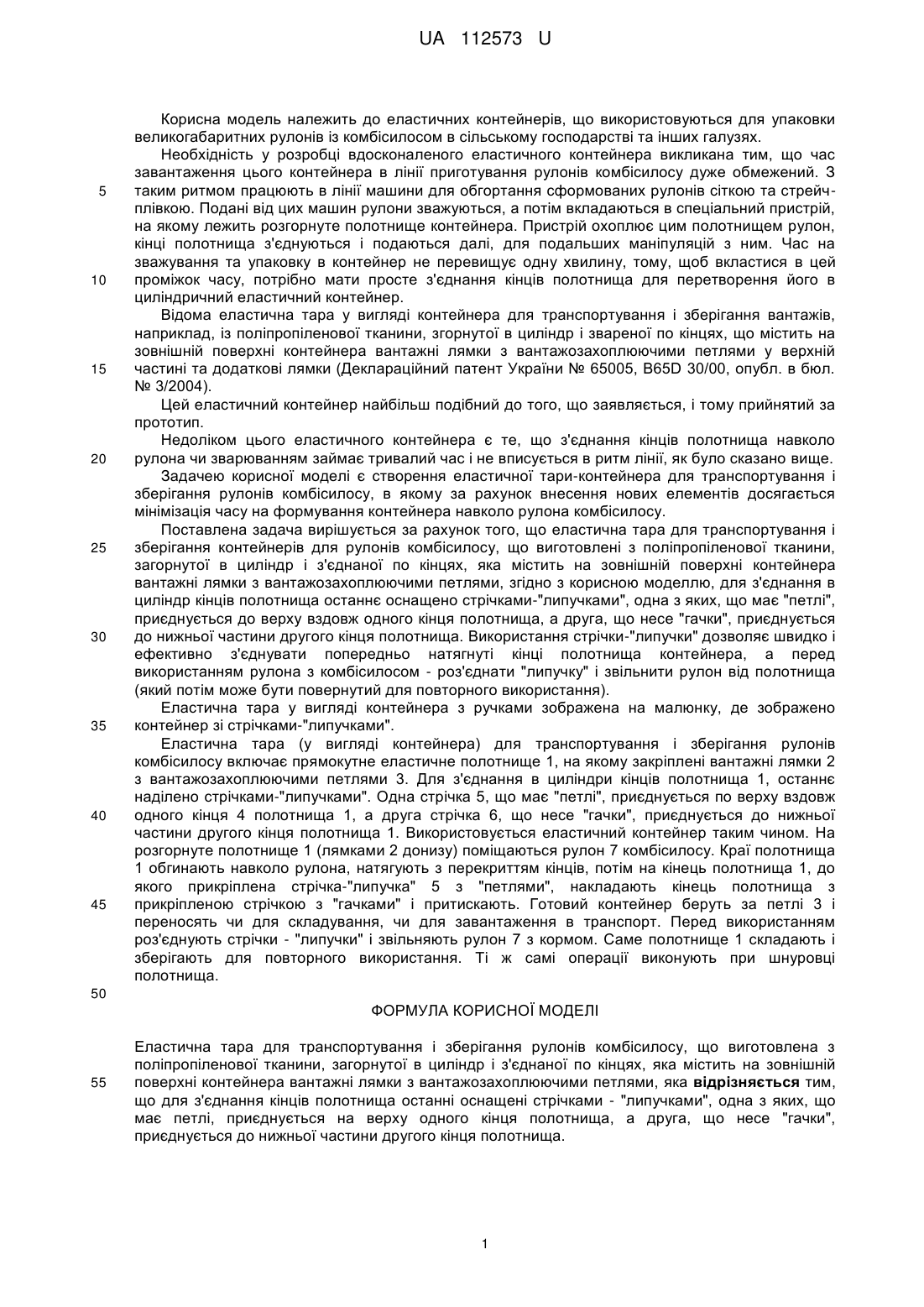

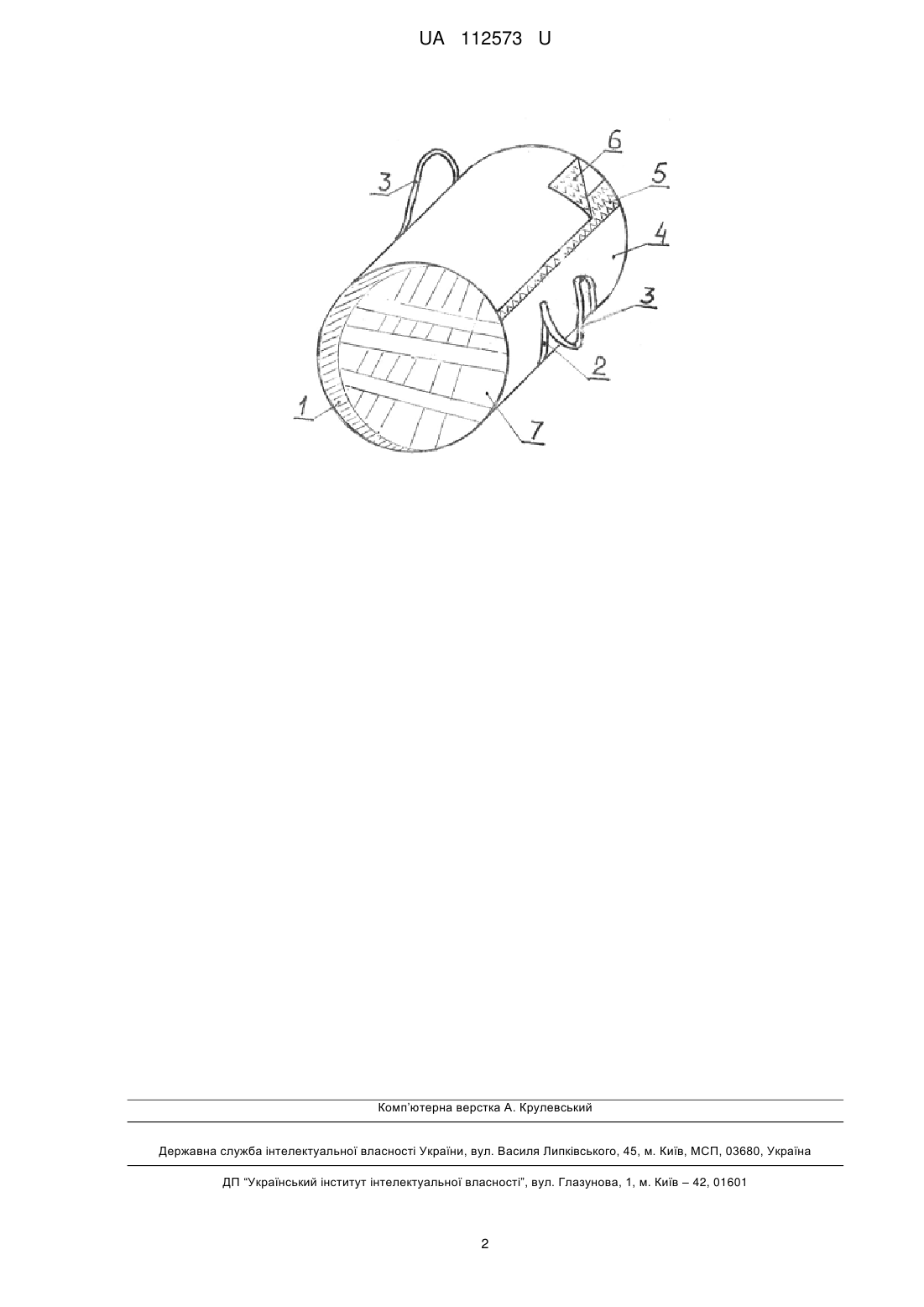

Реферат: Еластична тара для транспортування і зберігання рулонів комбісилосу, що виготовлена з поліпропіленової тканини, загорнутої в циліндр і з'єднаної по кінцях, яка містить на зовнішній поверхні контейнера вантажні лямки з вантажозахоплюючими петлями, причому для з'єднання кінців полотнища останні оснащені стрічками - "липучками", одна з яких, що має петлі, приєднується на верху одного кінця полотнища, а друга, що несе "гачки", приєднується до нижньої частини другого кінця полотнища. UA 112573 U (12) UA 112573 U UA 112573 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до еластичних контейнерів, що використовуються для упаковки великогабаритних рулонів із комбісилосом в сільському господарстві та інших галузях. Необхідність у розробці вдосконаленого еластичного контейнера викликана тим, що час завантаження цього контейнера в лінії приготування рулонів комбісилосу дуже обмежений. З таким ритмом працюють в лінії машини для обгортання сформованих рулонів сіткою та стрейчплівкою. Подані від цих машин рулони зважуються, а потім вкладаються в спеціальний пристрій, на якому лежить розгорнуте полотнище контейнера. Пристрій охоплює цим полотнищем рулон, кінці полотнища з'єднуються і подаються далі, для подальших маніпуляцій з ним. Час на зважування та упаковку в контейнер не перевищує одну хвилину, тому, щоб вкластися в цей проміжок часу, потрібно мати просте з'єднання кінців полотнища для перетворення його в циліндричний еластичний контейнер. Відома еластична тара у вигляді контейнера для транспортування і зберігання вантажів, наприклад, із поліпропіленової тканини, згорнутої в циліндр і звареної по кінцях, що містить на зовнішній поверхні контейнера вантажні лямки з вантажозахоплюючими петлями у верхній частині та додаткові лямки (Деклараційний патент України № 65005, В65D 30/00, опубл. в бюл. № 3/2004). Цей еластичний контейнер найбільш подібний до того, що заявляється, і тому прийнятий за прототип. Недоліком цього еластичного контейнера є те, що з'єднання кінців полотнища навколо рулона чи зварюванням займає тривалий час і не вписується в ритм лінії, як було сказано вище. Задачею корисної моделі є створення еластичної тари-контейнера для транспортування і зберігання рулонів комбісилосу, в якому за рахунок внесення нових елементів досягається мінімізація часу на формування контейнера навколо рулона комбісилосу. Поставлена задача вирішується за рахунок того, що еластична тара для транспортування і зберігання контейнерів для рулонів комбісилосу, що виготовлені з поліпропіленової тканини, загорнутої в циліндр і з'єднаної по кінцях, яка містить на зовнішній поверхні контейнера вантажні лямки з вантажозахоплюючими петлями, згідно з корисною моделлю, для з'єднання в циліндр кінців полотнища останнє оснащено стрічками-"липучками", одна з яких, що має "петлі", приєднується до верху вздовж одного кінця полотнища, а друга, що несе "гачки", приєднується до нижньої частини другого кінця полотнища. Використання стрічки-"липучки" дозволяє швидко і ефективно з'єднувати попередньо натягнуті кінці полотнища контейнера, а перед використанням рулона з комбісилосом - роз'єднати "липучку" і звільнити рулон від полотнища (який потім може бути повернутий для повторного використання). Еластична тара у вигляді контейнера з ручками зображена на малюнку, де зображено контейнер зі стрічками-"липучками". Еластична тара (у вигляді контейнера) для транспортування і зберігання рулонів комбісилосу включає прямокутне еластичне полотнище 1, на якому закріплені вантажні лямки 2 з вантажозахоплюючими петлями 3. Для з'єднання в циліндри кінців полотнища 1, останнє наділено стрічками-"липучками". Одна стрічка 5, що має "петлі", приєднується по верху вздовж одного кінця 4 полотнища 1, а друга стрічка 6, що несе "гачки", приєднується до нижньої частини другого кінця полотнища 1. Використовується еластичний контейнер таким чином. На розгорнуте полотнище 1 (лямками 2 донизу) поміщаються рулон 7 комбісилосу. Краї полотнища 1 обгинають навколо рулона, натягують з перекриттям кінців, потім на кінець полотнища 1, до якого прикріплена стрічка-"липучка" 5 з "петлями", накладають кінець полотнища з прикріпленою стрічкою з "гачками" і притискають. Готовий контейнер беруть за петлі 3 і переносять чи для складування, чи для завантаження в транспорт. Перед використанням роз'єднують стрічки - "липучки" і звільняють рулон 7 з кормом. Саме полотнище 1 складають і зберігають для повторного використання. Ті ж самі операції виконують при шнуровці полотнища. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Еластична тара для транспортування і зберігання рулонів комбісилосу, що виготовлена з поліпропіленової тканини, загорнутої в циліндр і з'єднаної по кінцях, яка містить на зовнішній поверхні контейнера вантажні лямки з вантажозахоплюючими петлями, яка відрізняється тим, що для з'єднання кінців полотнища останні оснащені стрічками - "липучками", одна з яких, що має петлі, приєднується на верху одного кінця полотнища, а друга, що несе "гачки", приєднується до нижньої частини другого кінця полотнища. 1 UA 112573 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
