Тара для зберігання та транспортування гідробіонтів

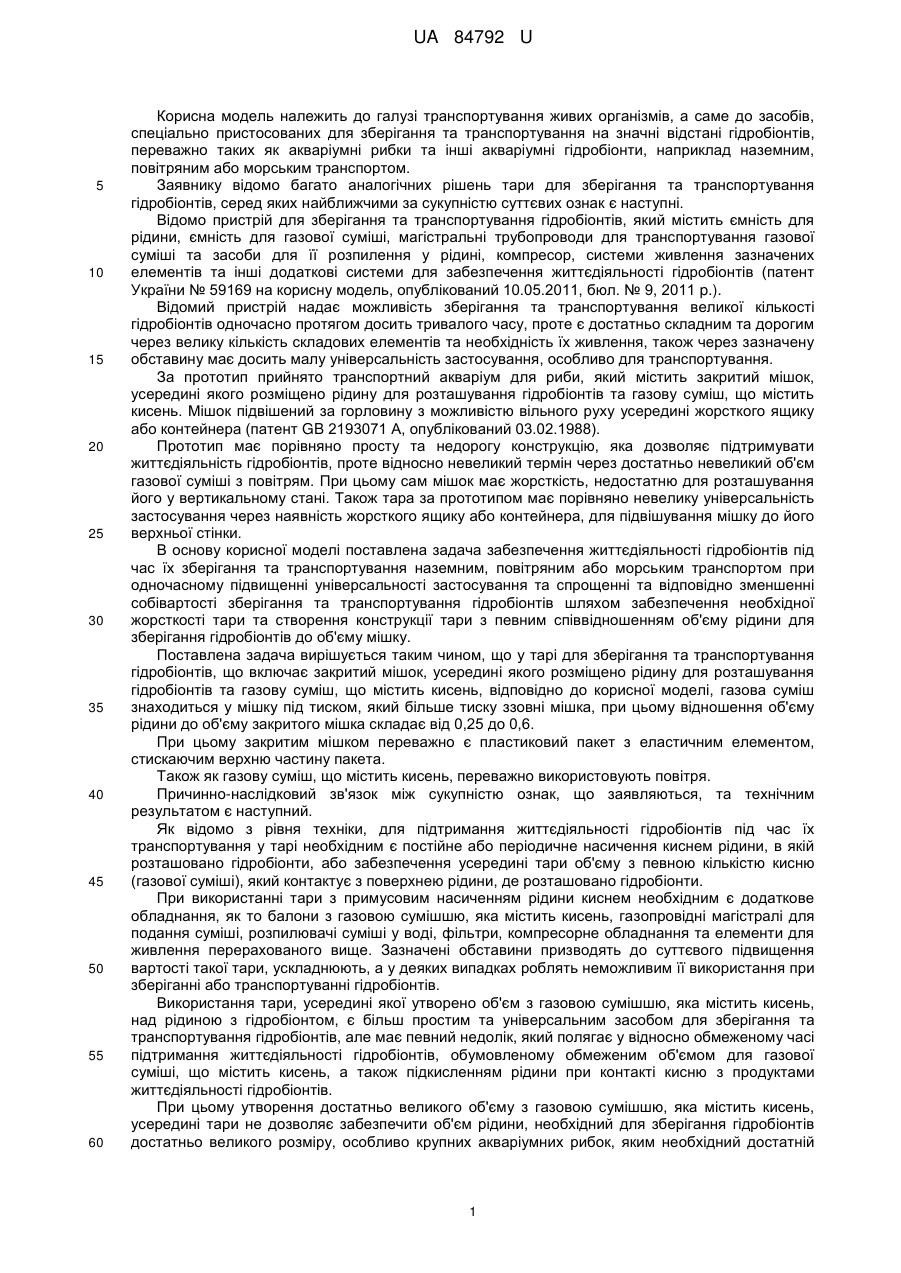

Реферат: UA 84792 U UA 84792 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі транспортування живих організмів, а саме до засобів, спеціально пристосованих для зберігання та транспортування на значні відстані гідробіонтів, переважно таких як акваріумні рибки та інші акваріумні гідробіонти, наприклад наземним, повітряним або морським транспортом. Заявнику відомо багато аналогічних рішень тари для зберігання та транспортування гідробіонтів, серед яких найближчими за сукупністю суттєвих ознак є наступні. Відомо пристрій для зберігання та транспортування гідробіонтів, який містить ємність для рідини, ємність для газової суміші, магістральні трубопроводи для транспортування газової суміші та засоби для її розпилення у рідині, компресор, системи живлення зазначених елементів та інші додаткові системи для забезпечення життєдіяльності гідробіонтів (патент України № 59169 на корисну модель, опублікований 10.05.2011, бюл. № 9, 2011 p.). Відомий пристрій надає можливість зберігання та транспортування великої кількості гідробіонтів одночасно протягом досить тривалого часу, проте є достатньо складним та дорогим через велику кількість складових елементів та необхідність їх живлення, також через зазначену обставину має досить малу універсальність застосування, особливо для транспортування. За прототип прийнято транспортний акваріум для риби, який містить закритий мішок, усередині якого розміщено рідину для розташування гідробіонтів та газову суміш, що містить кисень. Мішок підвішений за горловину з можливістю вільного руху усередині жорсткого ящику або контейнера (патент GB 2193071 А, опублікований 03.02.1988). Прототип має порівняно просту та недорогу конструкцію, яка дозволяє підтримувати життєдіяльність гідробіонтів, проте відносно невеликий термін через достатньо невеликий об'єм газової суміші з повітрям. При цьому сам мішок має жорсткість, недостатню для розташування його у вертикальному стані. Також тара за прототипом має порівняно невелику універсальність застосування через наявність жорсткого ящику або контейнера, для підвішування мішку до його верхньої стінки. В основу корисної моделі поставлена задача забезпечення життєдіяльності гідробіонтів під час їх зберігання та транспортування наземним, повітряним або морським транспортом при одночасному підвищенні універсальності застосування та спрощенні та відповідно зменшенні собівартості зберігання та транспортування гідробіонтів шляхом забезпечення необхідної жорсткості тари та створення конструкції тари з певним співвідношенням об'єму рідини для зберігання гідробіонтів до об'єму мішку. Поставлена задача вирішується таким чином, що у тарі для зберігання та транспортування гідробіонтів, що включає закритий мішок, усередині якого розміщено рідину для розташування гідробіонтів та газову суміш, що містить кисень, відповідно до корисної моделі, газова суміш знаходиться у мішку під тиском, який більше тиску ззовні мішка, при цьому відношення об'єму рідини до об'єму закритого мішка складає від 0,25 до 0,6. При цьому закритим мішком переважно є пластиковий пакет з еластичним елементом, стискаючим верхню частину пакета. Також як газову суміш, що містить кисень, переважно використовують повітря. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом є наступний. Як відомо з рівня техніки, для підтримання життєдіяльності гідробіонтів під час їх транспортування у тарі необхідним є постійне або періодичне насичення киснем рідини, в якій розташовано гідробіонти, або забезпечення усередині тари об'єму з певною кількістю кисню (газової суміші), який контактує з поверхнею рідини, де розташовано гідробіонти. При використанні тари з примусовим насиченням рідини киснем необхідним є додаткове обладнання, як то балони з газовою сумішшю, яка містить кисень, газопровідні магістралі для подання суміші, розпилювачі суміші у воді, фільтри, компресорне обладнання та елементи для живлення перерахованого вище. Зазначені обставини призводять до суттєвого підвищення вартості такої тари, ускладнюють, а у деяких випадках роблять неможливим її використання при зберіганні або транспортуванні гідробіонтів. Використання тари, усередині якої утворено об'єм з газовою сумішшю, яка містить кисень, над рідиною з гідробіонтом, є більш простим та універсальним засобом для зберігання та транспортування гідробіонтів, але має певний недолік, який полягає у відносно обмеженому часі підтримання життєдіяльності гідробіонтів, обумовленому обмеженим об'ємом для газової суміші, що містить кисень, а також підкисленням рідини при контакті кисню з продуктами життєдіяльності гідробіонтів. При цьому утворення достатньо великого об'єму з газовою сумішшю, яка містить кисень, усередині тари не дозволяє забезпечити об'єм рідини, необхідний для зберігання гідробіонтів достатньо великого розміру, особливо крупних акваріумних рибок, яким необхідний достатній 1 UA 84792 U 5 10 15 20 25 30 35 40 45 50 55 життєвий простір при зберіганні та транспортуванні. З іншого боку, використання великого об'єму під рідину усередині тари (тобто, "з запасом") не дозволяє забезпечити необхідний об'єм газової суміші з киснем усередині тари, що суттєво знижує час зберігання та транспортування гідробіонтів. Причому при транспортуванні додатково необхідно створити умови для забезпечення певної жорсткості тари для її розташування переважно у вертикальному стані, що забезпечує оптимальну площу контакту об'єму газової суміші та рідини, а також для подальшого розміщення тари усередині будь-якого контейнера наземного, повітряного або морського транспорту. Були проведені дослідження, зокрема з вибору тари для зберігання та транспортування акваріумних рибок та інших гідробіонтів для акваріуму. Дослідження були здійснені за різний час транспортування: від 6 до 36 годин. Як рідину використовували природну воду. Як газову суміш використовували повітря. При цьому відношення об'єму рідини до об'єму закритого мішка менше 0,2 % не використовували, виходячи з міркувань забезпечення необхідного життєвого простору для гідробіонтів, а відношення об'єму рідини до об'єму закритого мішка більше 0,8 % не використовували, виходячи з міркувань необхідності створення необхідного тиску усередині мішка, який повинен бути більше, ніж тиск ззовні, та враховуючи вагові характеристики тари. Як показують отримані результати досліджень (у таблиці), при відношенні об'єму рідини до об'єму закритого мішка менше 0,25 не досягають необхідного забезпечення життєдіяльності гідробіонтів, що може бути обумовлене надлишковим вмістом кисню у воді, який несприятливо впливає на гідробіонти, особливо при достатньо великому часу їх зберігання та/або транспортування у рідині (близько 36 годин). Аналогічний результат отриманий і при відношенні об'єму рідини до об'єму закритого мішка більше 0,6, що може бути пояснене недостатньою кількістю кисню для життєдіяльності гідробіонтів. Таким чином, дослідницьким шляхом було встановлено, що при використанні закритого мішка, у якому відношення об'єму рідини до об'єму закритого мішка становить від 0,25 до 0,6, досягають збереження життєдіяльності акваріумних гідробіонтів протягом часу зберігання тари у закритому стані, необхідного для зберігання та транспортування гідробіонтів. При цьому утворення усередині тари тиску газової суміші більше тиску ззовні мішка одночасно із забезпеченням відношення об'єму рідини до об'єму закритого мішка складає від 0,25 до 0,6 дозволяє додатково забезпечити необхідну жорсткість тари та відповідно підвищити її стійкість при транспортуванні. Додатково використання як тари пластикового пакета з еластичним елементом, стискаючим верхню частину пакета, дозволяє спростити використання тари та зменшити її собівартість шляхом підвищення зручності її закупорювання та створення усередині. При цьому використання як газової суміші, що містить кисень, переважно повітря, дозволяє додатково зменшити собівартість зберігання та транспортування. Заявлена корисна модель проілюстрована прикладом її виконання та відповідним кресленням, на якому зображено загальний вид закритої тари з гідробіонтами. Наведений приклад, а саме опис конструкції тари для зберігання та транспортування гідробіонтів з кресленням, а також приклад її використання тільки пояснюють суть корисної моделі та не обмежують об'єму прав. Тара для зберігання та транспортування гідробіонтів містить закритий мішок 1 у вигляді пластикового пакета, верхню частину якого стискає еластичний елемент 2. Мішок має переважно циліндричну у перерізі форму та може бути витягнутий по вертикалі або горизонталі. Еластичним елементом може бути гумова стрічка, перев'язана декілька разів навколо горловини мішка. Усередині мішка 1 розміщено рідину 3 для розташування гідробіонтів та газову суміш 4 над рідиною 3. Як рідина для розташування гідробіонтів можуть використовувати морську або прісну (в залежності від середовища проживання гідробіонта) воду. Як газову суміш переважно використовують повітря. Газова суміш 4 знаходиться у мішка 1 під тиском Р1, який більше тиску Р2 ззовні мішка 1. Відношення об'єму Vр рідини 3 до об'єму Vm закритого мішка 1 складає від 0,25 до 0,6. Використовують тару для зберігання та транспортування гідробіонтів наступним чином. Спочатку заповнюють внутрішній простір мішка 1 необхідним об'ємом Vр рідини 3 у розрахунку від 0,25 до 0,6 від об'єму Vm закритого мішка 1. Співвідношення об'ємів рідини та мішка у зазначених межах можуть змінювати у залежності від розміру гідробіонта та тривалості зберігання та транспортування гідробіонта. 2 UA 84792 U 5 10 Після цього внутрішній простір мішка 1 над рідиною 3 заповнюють газовою сумішшю 4, наприклад повітрям. При цьому створюють тиск Р1 усередині мішку 1 більше тиску Р2 для забезпечення жорсткості тари. Потім закривають тару еластичним елементом 2 шляхом перетягування його навколо горловини мішка 1. Після закривання тари її можуть розташовувати у транспортному засобі безпосередньо або у відповідному контейнері або ящику транспортного засобу. Заявлена корисна модель дозволяє забезпечити життєдіяльність гідробіонтів під час їх зберігання та транспортування наземним, повітряним або морським транспортом при одночасному підвищенні універсальності застосування та спрощенні та відповідно зменшенні собівартості зберігання та транспортування гідробіонтів. Тара для зберігання та транспортування гідробіонтів Таблиця Залежність забезпечення життєдіяльності гідробіонтів від відношення об'єму рідини до об'єму закритого мішка та часу зберігання та/або транспортування гідробіонтів Відношення об'єму рідини до об'єму закритого мішка, % Час зберіганнях та/або транспортування гідробіонтів, година 6 12 24 36 0,2 0,25 0,45 0,6 0,75 + + + + + + + + + + + + + 15 + - належне забезпечення життєдіяльності гідробіонтів досягнуто; /-/ - належне забезпечення життєдіяльності гідробіонтів не досягнуто. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Тара для зберігання та транспортування гідробіонтів, що включає закритий мішок, усередині якого розміщено рідину для розташування гідробіонтів та газову суміш, що містить кисень, яка відрізняється тим, що газова суміш знаходиться у мішку під тиском, який більше тиску ззовні мішка, при цьому відношення об'єму рідини до об'єму закритого мішка складає від 0,25 до 0,6. 2. Тара за п. 1, яка відрізняється тим, що закритим мішком є пластиковий пакет з еластичним елементом, стискаючим верхню частину пакета. 3. Тара за п. 1, яка відрізняється тим, що газовою сумішшю, що містить кисень, є повітря. 3 UA 84792 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
