Тара для зберігання та транспортування гідробіонтів

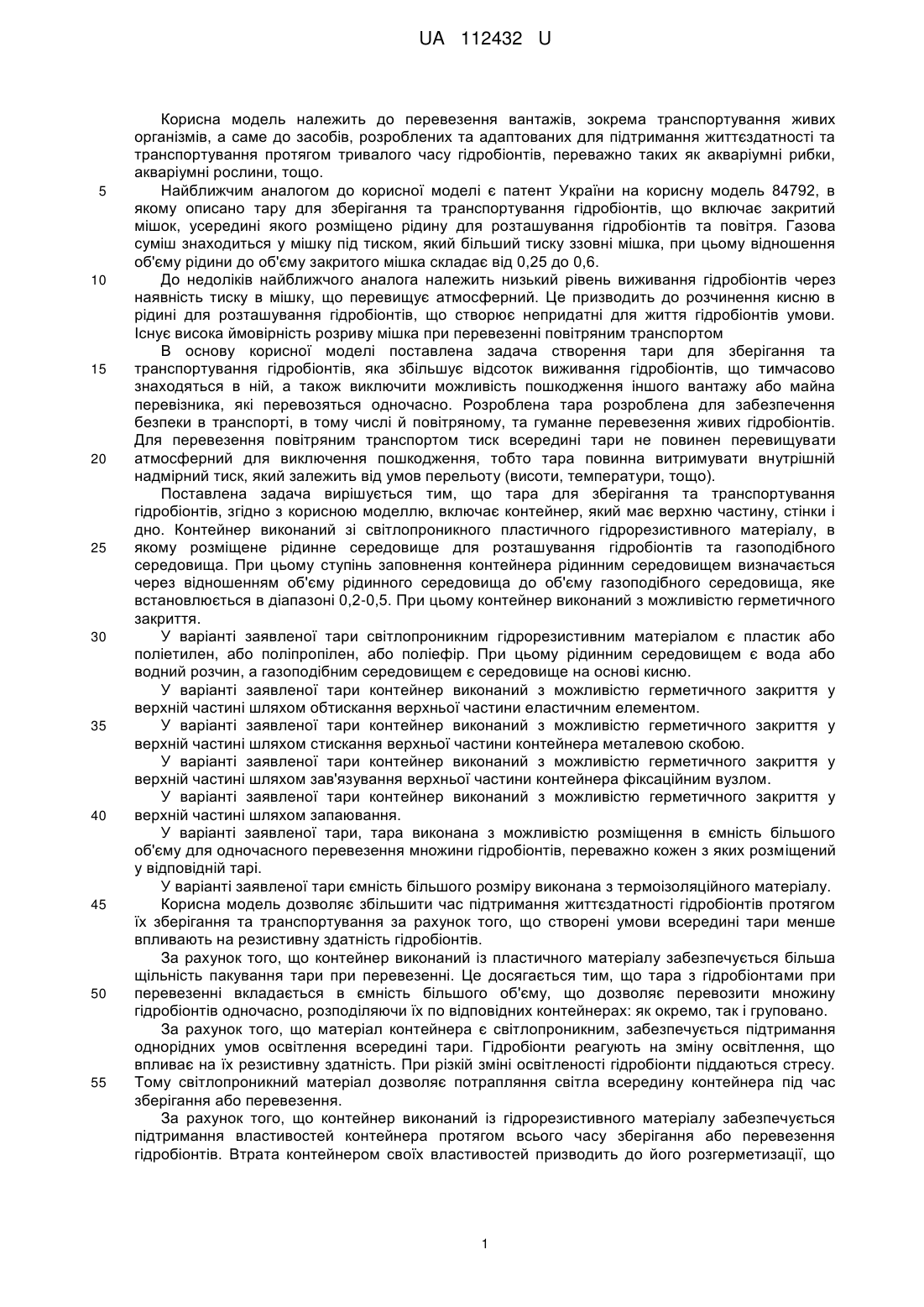

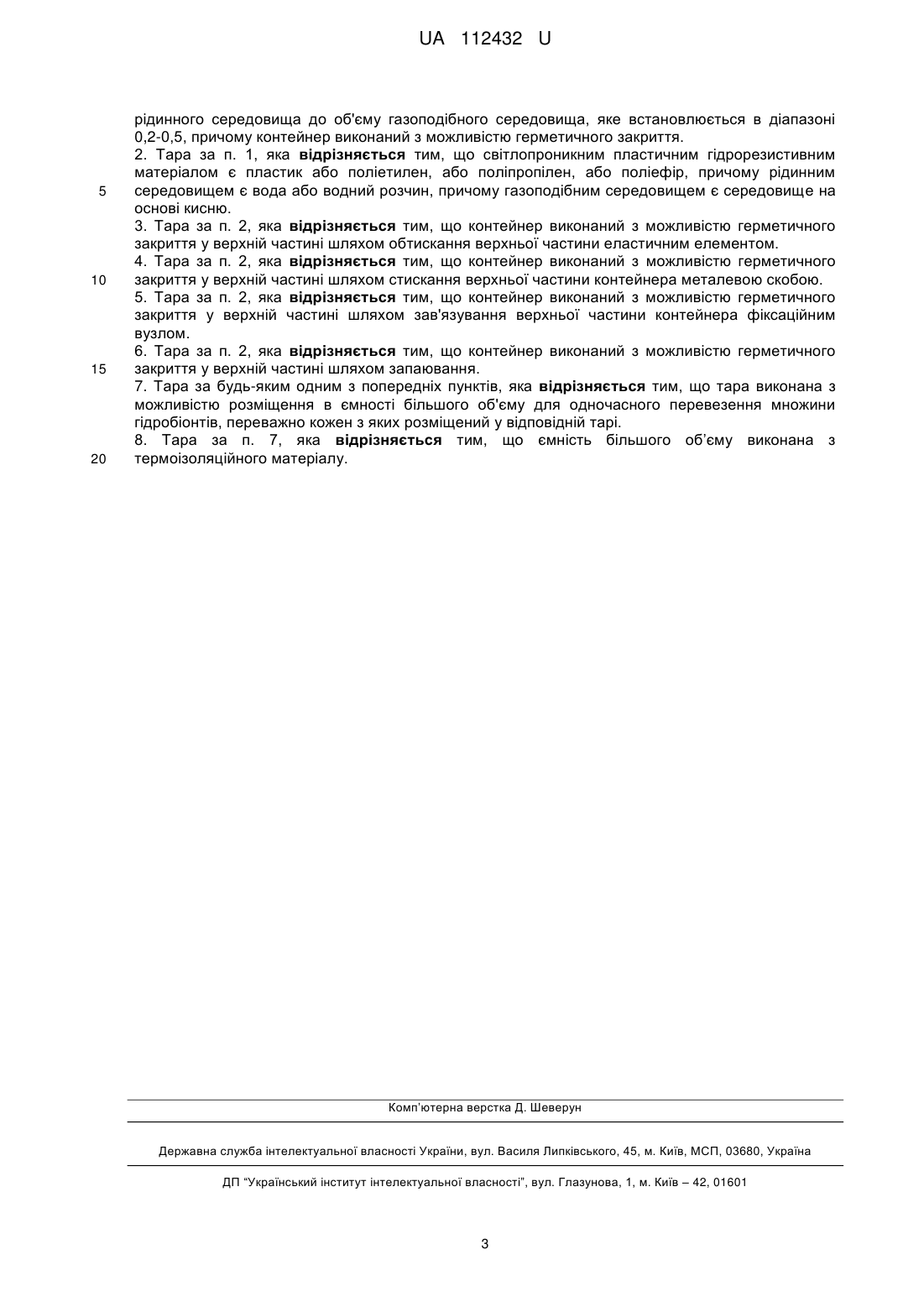

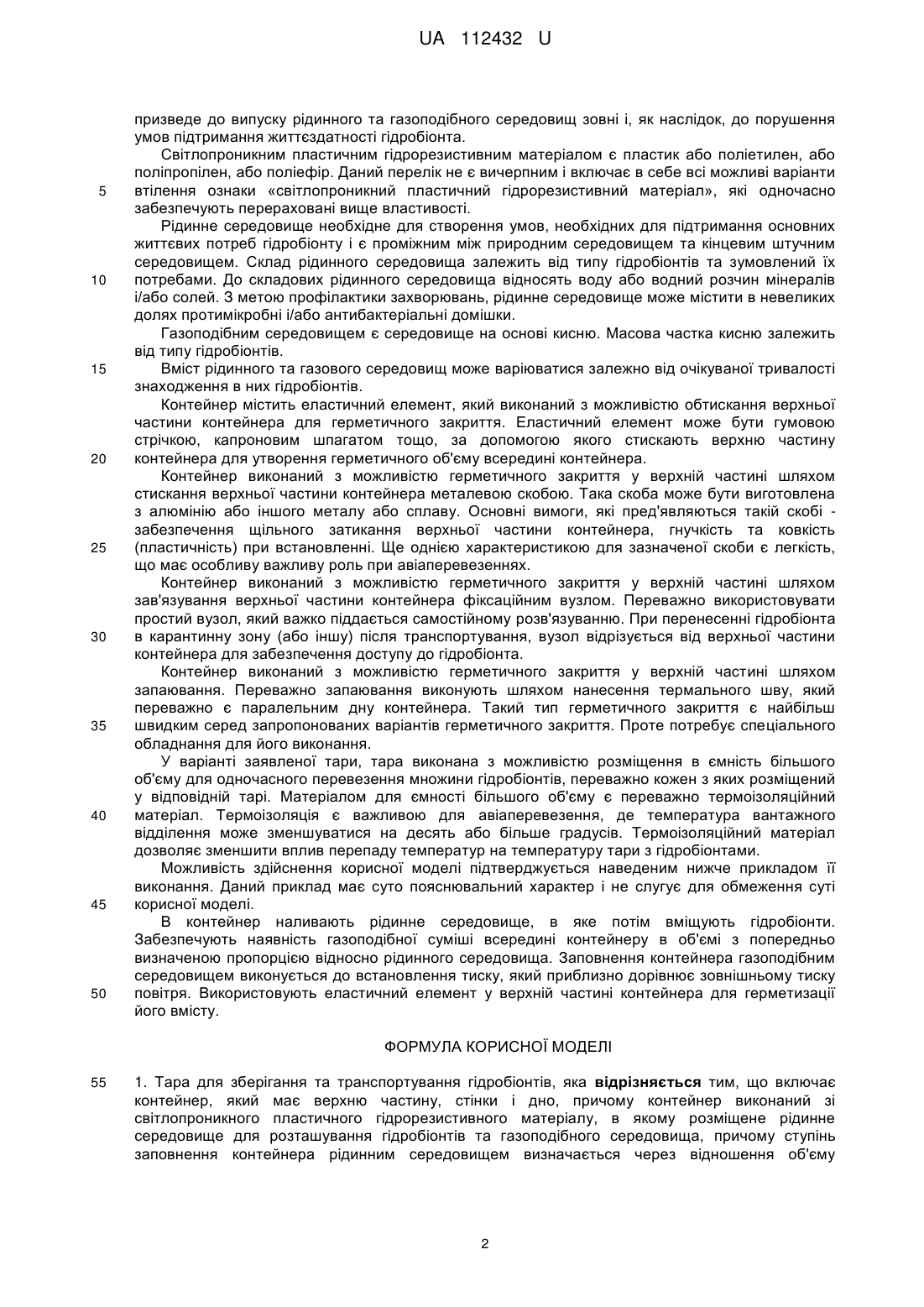

Реферат: Тара для зберігання та транспортування гідробіонтів включає контейнер, який має верхню частину, стінки і дно. Контейнер виконаний зі світлопроникного пластичного гідрорезистивного матеріалу, в якому розміщене рідинне середовище для розташування гідробіонтів та газоподібного середовища. Ступінь заповнення контейнера рідинним середовищем визначається через відношення об'єму рідинного середовища до об'єму газоподібного середовища, яке встановлюється в діапазоні 0,2-0,5, причому контейнер виконаний з можливістю герметичного закриття. UA 112432 U (12) UA 112432 U UA 112432 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до перевезення вантажів, зокрема транспортування живих організмів, а саме до засобів, розроблених та адаптованих для підтримання життєздатності та транспортування протягом тривалого часу гідробіонтів, переважно таких як акваріумні рибки, акваріумні рослини, тощо. Найближчим аналогом до корисної моделі є патент України на корисну модель 84792, в якому описано тару для зберігання та транспортування гідробіонтів, що включає закритий мішок, усередині якого розміщено рідину для розташування гідробіонтів та повітря. Газова суміш знаходиться у мішку під тиском, який більший тиску ззовні мішка, при цьому відношення об'єму рідини до об'єму закритого мішка складає від 0,25 до 0,6. До недоліків найближчого аналога належить низький рівень виживання гідробіонтів через наявність тиску в мішку, що перевищує атмосферний. Це призводить до розчинення кисню в рідині для розташування гідробіонтів, що створює непридатні для життя гідробіонтів умови. Існує висока ймовірність розриву мішка при перевезенні повітряним транспортом В основу корисної моделі поставлена задача створення тари для зберігання та транспортування гідробіонтів, яка збільшує відсоток виживання гідробіонтів, що тимчасово знаходяться в ній, а також виключити можливість пошкодження іншого вантажу або майна перевізника, які перевозяться одночасно. Розроблена тара розроблена для забезпечення безпеки в транспорті, в тому числі й повітряному, та гуманне перевезення живих гідробіонтів. Для перевезення повітряним транспортом тиск всередині тари не повинен перевищувати атмосферний для виключення пошкодження, тобто тара повинна витримувати внутрішній надмірний тиск, який залежить від умов перельоту (висоти, температури, тощо). Поставлена задача вирішується тим, що тара для зберігання та транспортування гідробіонтів, згідно з корисною моделлю, включає контейнер, який має верхню частину, стінки і дно. Контейнер виконаний зі світлопроникного пластичного гідрорезистивного матеріалу, в якому розміщене рідинне середовище для розташування гідробіонтів та газоподібного середовища. При цьому ступінь заповнення контейнера рідинним середовищем визначається через відношенням об'єму рідинного середовища до об'єму газоподібного середовища, яке встановлюється в діапазоні 0,2-0,5. При цьому контейнер виконаний з можливістю герметичного закриття. У варіанті заявленої тари світлопроникним гідрорезистивним матеріалом є пластик або поліетилен, або поліпропілен, або поліефір. При цьому рідинним середовищем є вода або водний розчин, а газоподібним середовищем є середовище на основі кисню. У варіанті заявленої тари контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом обтискання верхньої частини еластичним елементом. У варіанті заявленої тари контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом стискання верхньої частини контейнера металевою скобою. У варіанті заявленої тари контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом зав'язування верхньої частини контейнера фіксаційним вузлом. У варіанті заявленої тари контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом запаювання. У варіанті заявленої тари, тара виконана з можливістю розміщення в ємність більшого об'єму для одночасного перевезення множини гідробіонтів, переважно кожен з яких розміщений у відповідній тарі. У варіанті заявленої тари ємність більшого розміру виконана з термоізоляційного матеріалу. Корисна модель дозволяє збільшити час підтримання життєздатності гідробіонтів протягом їх зберігання та транспортування за рахунок того, що створені умови всередині тари менше впливають на резистивну здатність гідробіонтів. За рахунок того, що контейнер виконаний із пластичного матеріалу забезпечується більша щільність пакування тари при перевезенні. Це досягається тим, що тара з гідробіонтами при перевезенні вкладається в ємність більшого об'єму, що дозволяє перевозити множину гідробіонтів одночасно, розподіляючи їх по відповідних контейнерах: як окремо, так і груповано. За рахунок того, що матеріал контейнера є світлопроникним, забезпечується підтримання однорідних умов освітлення всередині тари. Гідробіонти реагують на зміну освітлення, що впливає на їх резистивну здатність. При різкій зміні освітленості гідробіонти піддаються стресу. Тому світлопроникний матеріал дозволяє потрапляння світла всередину контейнера під час зберігання або перевезення. За рахунок того, що контейнер виконаний із гідрорезистивного матеріалу забезпечується підтримання властивостей контейнера протягом всього часу зберігання або перевезення гідробіонтів. Втрата контейнером своїх властивостей призводить до його розгерметизації, що 1 UA 112432 U 5 10 15 20 25 30 35 40 45 50 призведе до випуску рідинного та газоподібного середовищ зовні і, як наслідок, до порушення умов підтримання життєздатності гідробіонта. Світлопроникним пластичним гідрорезистивним матеріалом є пластик або поліетилен, або поліпропілен, або поліефір. Даний перелік не є вичерпним і включає в себе всі можливі варіанти втілення ознаки «світлопроникний пластичний гідрорезистивний матеріал», які одночасно забезпечують перераховані вище властивості. Рідинне середовище необхідне для створення умов, необхідних для підтримання основних життєвих потреб гідробіонту і є проміжним між природним середовищем та кінцевим штучним середовищем. Склад рідинного середовища залежить від типу гідробіонтів та зумовлений їх потребами. До складових рідинного середовища відносять воду або водний розчин мінералів і/або солей. З метою профілактики захворювань, рідинне середовище може містити в невеликих долях протимікробні і/або антибактеріальні домішки. Газоподібним середовищем є середовище на основі кисню. Масова частка кисню залежить від типу гідробіонтів. Вміст рідинного та газового середовищ може варіюватися залежно від очікуваної тривалості знаходження в них гідробіонтів. Контейнер містить еластичний елемент, який виконаний з можливістю обтискання верхньої частини контейнера для герметичного закриття. Еластичний елемент може бути гумовою стрічкою, капроновим шпагатом тощо, за допомогою якого стискають верхню частину контейнера для утворення герметичного об'єму всередині контейнера. Контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом стискання верхньої частини контейнера металевою скобою. Така скоба може бути виготовлена з алюмінію або іншого металу або сплаву. Основні вимоги, які пред'являються такій скобі забезпечення щільного затикання верхньої частини контейнера, гнучкість та ковкість (пластичність) при встановленні. Ще однією характеристикою для зазначеної скоби є легкість, що має особливу важливу роль при авіаперевезеннях. Контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом зав'язування верхньої частини контейнера фіксаційним вузлом. Переважно використовувати простий вузол, який важко піддається самостійному розв'язуванню. При перенесенні гідробіонта в карантинну зону (або іншу) після транспортування, вузол відрізується від верхньої частини контейнера для забезпечення доступу до гідробіонта. Контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом запаювання. Переважно запаювання виконують шляхом нанесення термального шву, який переважно є паралельним дну контейнера. Такий тип герметичного закриття є найбільш швидким серед запропонованих варіантів герметичного закриття. Проте потребує спеціального обладнання для його виконання. У варіанті заявленої тари, тара виконана з можливістю розміщення в ємність більшого об'єму для одночасного перевезення множини гідробіонтів, переважно кожен з яких розміщений у відповідній тарі. Матеріалом для ємності більшого об'єму є переважно термоізоляційний матеріал. Термоізоляція є важливою для авіаперевезення, де температура вантажного відділення може зменшуватися на десять або більше градусів. Термоізоляційний матеріал дозволяє зменшити вплив перепаду температур на температуру тари з гідробіонтами. Можливість здійснення корисної моделі підтверджується наведеним нижче прикладом її виконання. Даний приклад має суто пояснювальний характер і не слугує для обмеження суті корисної моделі. В контейнер наливають рідинне середовище, в яке потім вміщують гідробіонти. Забезпечують наявність газоподібної суміші всередині контейнеру в об'ємі з попередньо визначеною пропорцією відносно рідинного середовища. Заповнення контейнера газоподібним середовищем виконується до встановлення тиску, який приблизно дорівнює зовнішньому тиску повітря. Використовують еластичний елемент у верхній частині контейнера для герметизації його вмісту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Тара для зберігання та транспортування гідробіонтів, яка відрізняється тим, що включає контейнер, який має верхню частину, стінки і дно, причому контейнер виконаний зі світлопроникного пластичного гідрорезистивного матеріалу, в якому розміщене рідинне середовище для розташування гідробіонтів та газоподібного середовища, причому ступінь заповнення контейнера рідинним середовищем визначається через відношення об'єму 2 UA 112432 U 5 10 15 20 рідинного середовища до об'єму газоподібного середовища, яке встановлюється в діапазоні 0,2-0,5, причому контейнер виконаний з можливістю герметичного закриття. 2. Тара за п. 1, яка відрізняється тим, що світлопроникним пластичним гідрорезистивним матеріалом є пластик або поліетилен, або поліпропілен, або поліефір, причому рідинним середовищем є вода або водний розчин, причому газоподібним середовищем є середовище на основі кисню. 3. Тара за п. 2, яка відрізняється тим, що контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом обтискання верхньої частини еластичним елементом. 4. Тара за п. 2, яка відрізняється тим, що контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом стискання верхньої частини контейнера металевою скобою. 5. Тара за п. 2, яка відрізняється тим, що контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом зав'язування верхньої частини контейнера фіксаційним вузлом. 6. Тара за п. 2, яка відрізняється тим, що контейнер виконаний з можливістю герметичного закриття у верхній частині шляхом запаювання. 7. Тара за будь-яким одним з попередніх пунктів, яка відрізняється тим, що тара виконана з можливістю розміщення в ємності більшого об'єму для одночасного перевезення множини гідробіонтів, переважно кожен з яких розміщений у відповідній тарі. 8. Тара за п. 7, яка відрізняється тим, що ємність більшого об’єму виконана з термоізоляційного матеріалу. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
