Універсальний шланговий бетононасос

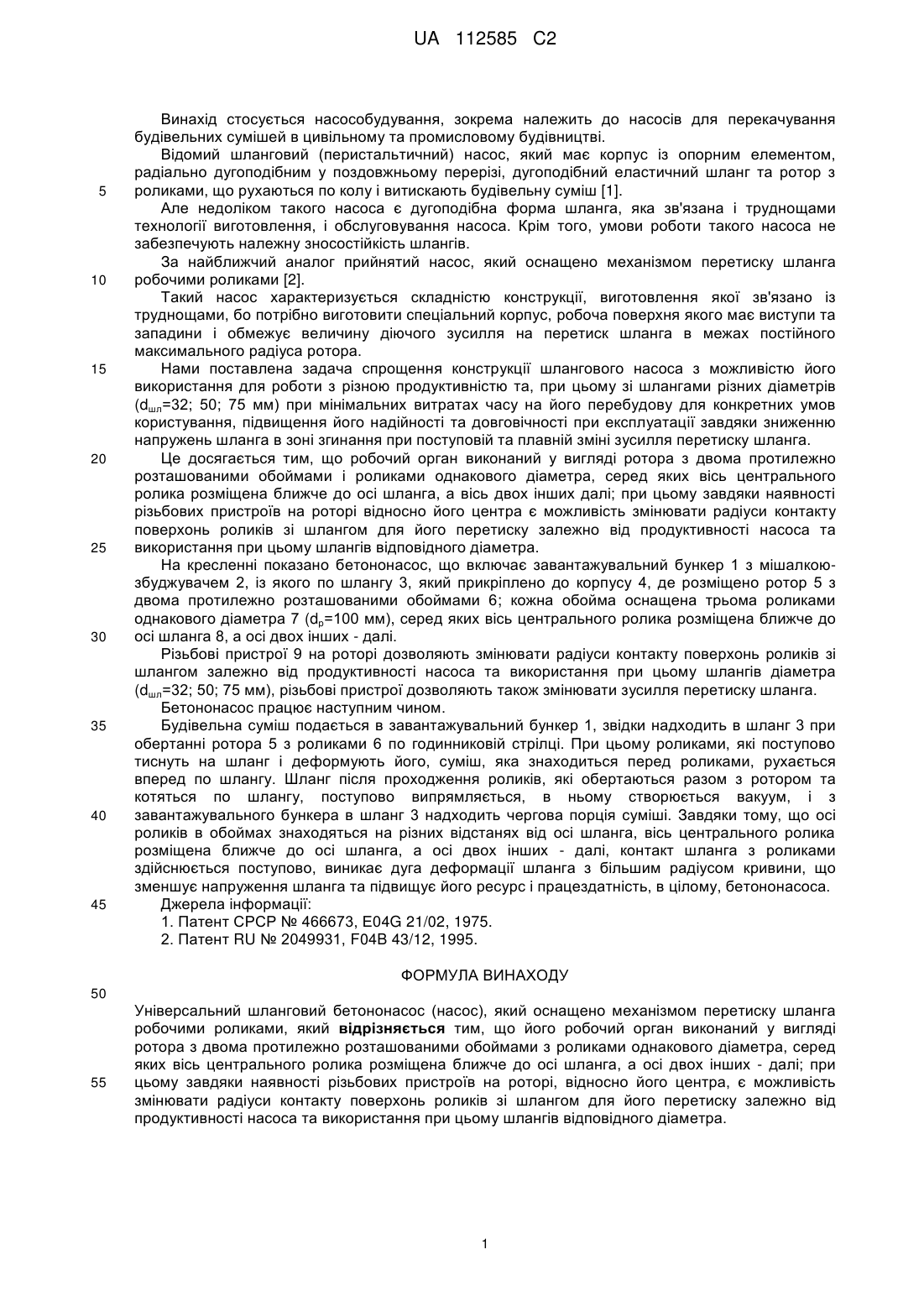

Реферат: Універсальний шланговий бетононасос (насос) оснащено механізмом перетиску шланга робочими роликами. Для спрощення конструкції робочий орган виконаний у вигляді ротора з двома протилежно розташованими обоймами з роликами однакового діаметра, серед яких вісь центрального ролика розміщена ближче до осі шланга, а осі двох інших - далі. При цьому завдяки наявності різьбових пристроїв на роторі, відносно його центра, є можливість змінювати радіуси контакту поверхонь роликів зі шлангом для його перетиску залежно від продуктивності насоса та використання при цьому шлангів відповідного діаметра. UA 112585 C2 (12) UA 112585 C2 UA 112585 C2 5 10 15 20 25 30 35 40 45 Винахід стосується насособудування, зокрема належить до насосів для перекачування будівельних сумішей в цивільному та промисловому будівництві. Відомий шланговий (перистальтичний) насос, який має корпус із опорним елементом, радіально дугоподібним у поздовжньому перерізі, дугоподібний еластичний шланг та ротор з роликами, що рухаються по колу і витискають будівельну суміш [1]. Але недоліком такого насоса є дугоподібна форма шланга, яка зв'язана і труднощами технології виготовлення, і обслуговування насоса. Крім того, умови роботи такого насоса не забезпечують належну зносостійкість шлангів. За найближчий аналог прийнятий насос, який оснащено механізмом перетиску шланга робочими роликами [2]. Такий насос характеризується складністю конструкції, виготовлення якої зв'язано із труднощами, бо потрібно виготовити спеціальний корпус, робоча поверхня якого має виступи та западини і обмежує величину діючого зусилля на перетиск шланга в межах постійного максимального радіуса ротора. Нами поставлена задача спрощення конструкції шлангового насоса з можливістю його використання для роботи з різною продуктивністю та, при цьому зі шлангами різних діаметрів (dшл=32; 50; 75 мм) при мінімальних витратах часу на його перебудову для конкретних умов користування, підвищення його надійності та довговічності при експлуатації завдяки зниженню напружень шланга в зоні згинання при поступовій та плавній зміні зусилля перетиску шланга. Це досягається тим, що робочий орган виконаний у вигляді ротора з двома протилежно розташованими обоймами і роликами однакового діаметра, серед яких вісь центрального ролика розміщена ближче до осі шланга, а вісь двох інших далі; при цьому завдяки наявності різьбових пристроїв на роторі відносно його центра є можливість змінювати радіуси контакту поверхонь роликів зі шлангом для його перетиску залежно від продуктивності насоса та використання при цьому шлангів відповідного діаметра. На кресленні показано бетононасос, що включає завантажувальний бункер 1 з мішалкоюзбуджувачем 2, із якого по шлангу 3, який прикріплено до корпусу 4, де розміщено ротор 5 з двома протилежно розташованими обоймами 6; кожна обойма оснащена трьома роликами однакового діаметра 7 (dp=100 мм), серед яких вісь центрального ролика розміщена ближче до осі шланга 8, а осі двох інших - далі. Різьбові пристрої 9 на роторі дозволяють змінювати радіуси контакту поверхонь роликів зі шлангом залежно від продуктивності насоса та використання при цьому шлангів діаметра (dшл=32; 50; 75 мм), різьбові пристрої дозволяють також змінювати зусилля перетиску шланга. Бетононасос працює наступним чином. Будівельна суміш подається в завантажувальний бункер 1, звідки надходить в шланг 3 при обертанні ротора 5 з роликами 6 по годинниковій стрілці. При цьому роликами, які поступово тиснуть на шланг і деформують його, суміш, яка знаходиться перед роликами, рухається вперед по шлангу. Шланг після проходження роликів, які обертаються разом з ротором та котяться по шлангу, поступово випрямляється, в ньому створюється вакуум, і з завантажувального бункера в шланг 3 надходить чергова порція суміші. Завдяки тому, що осі роликів в обоймах знаходяться на різних відстанях від осі шланга, вісь центрального ролика розміщена ближче до осі шланга, а осі двох інших - далі, контакт шланга з роликами здійснюється поступово, виникає дуга деформації шланга з більшим радіусом кривини, що зменшує напруження шланга та підвищує його ресурс і працездатність, в цілому, бетононасоса. Джерела інформації: 1. Патент СРСР № 466673, Е04G 21/02, 1975. 2. Патент RU № 2049931, F04B 43/12, 1995. ФОРМУЛА ВИНАХОДУ 50 55 Універсальний шланговий бетононасос (насос), який оснащено механізмом перетиску шланга робочими роликами, який відрізняється тим, що його робочий орган виконаний у вигляді ротора з двома протилежно розташованими обоймами з роликами однакового діаметра, серед яких вісь центрального ролика розміщена ближче до осі шланга, а осі двох інших - далі; при цьому завдяки наявності різьбових пристроїв на роторі, відносно його центра, є можливість змінювати радіуси контакту поверхонь роликів зі шлангом для його перетиску залежно від продуктивності насоса та використання при цьому шлангів відповідного діаметра. 1 UA 112585 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
