Бетононасос

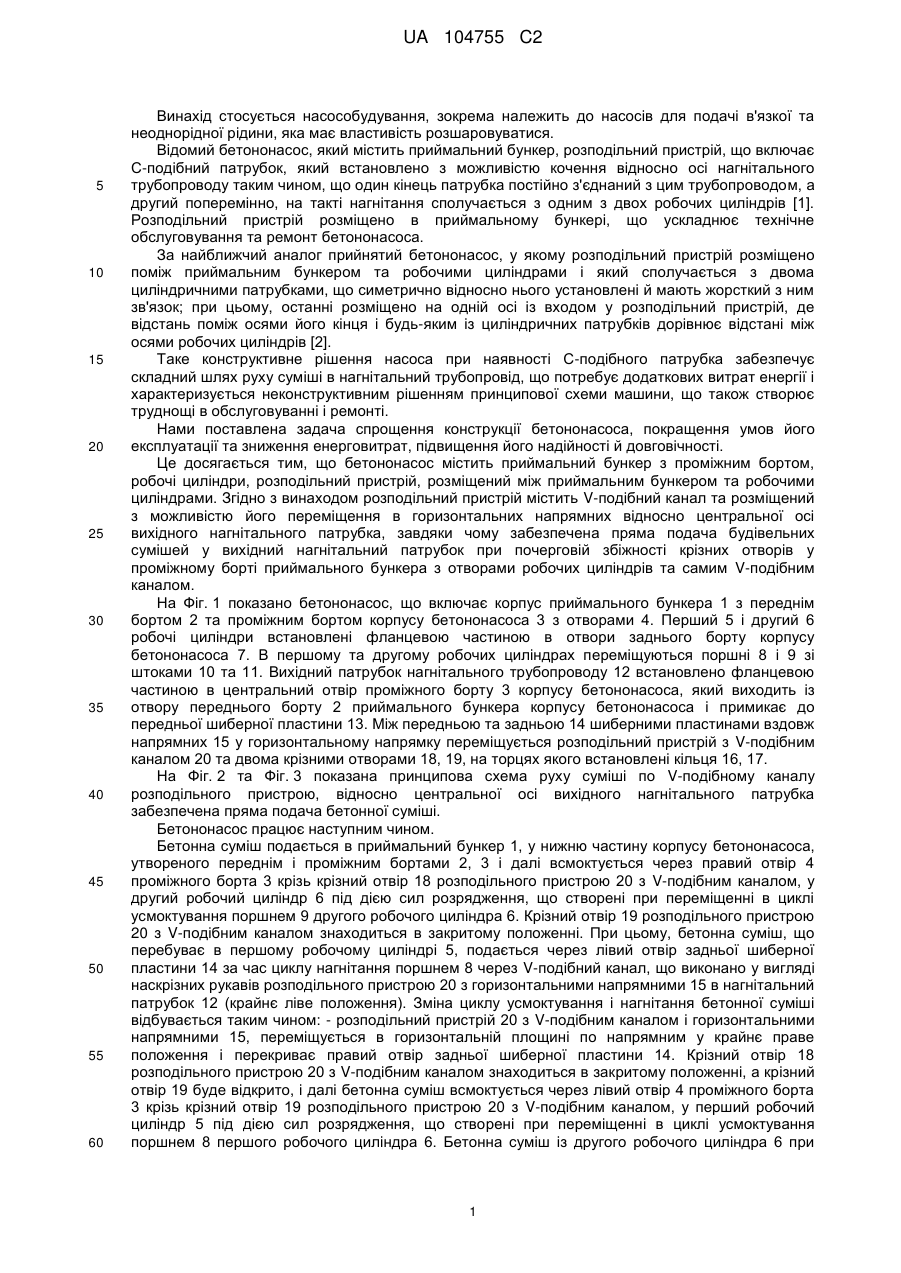

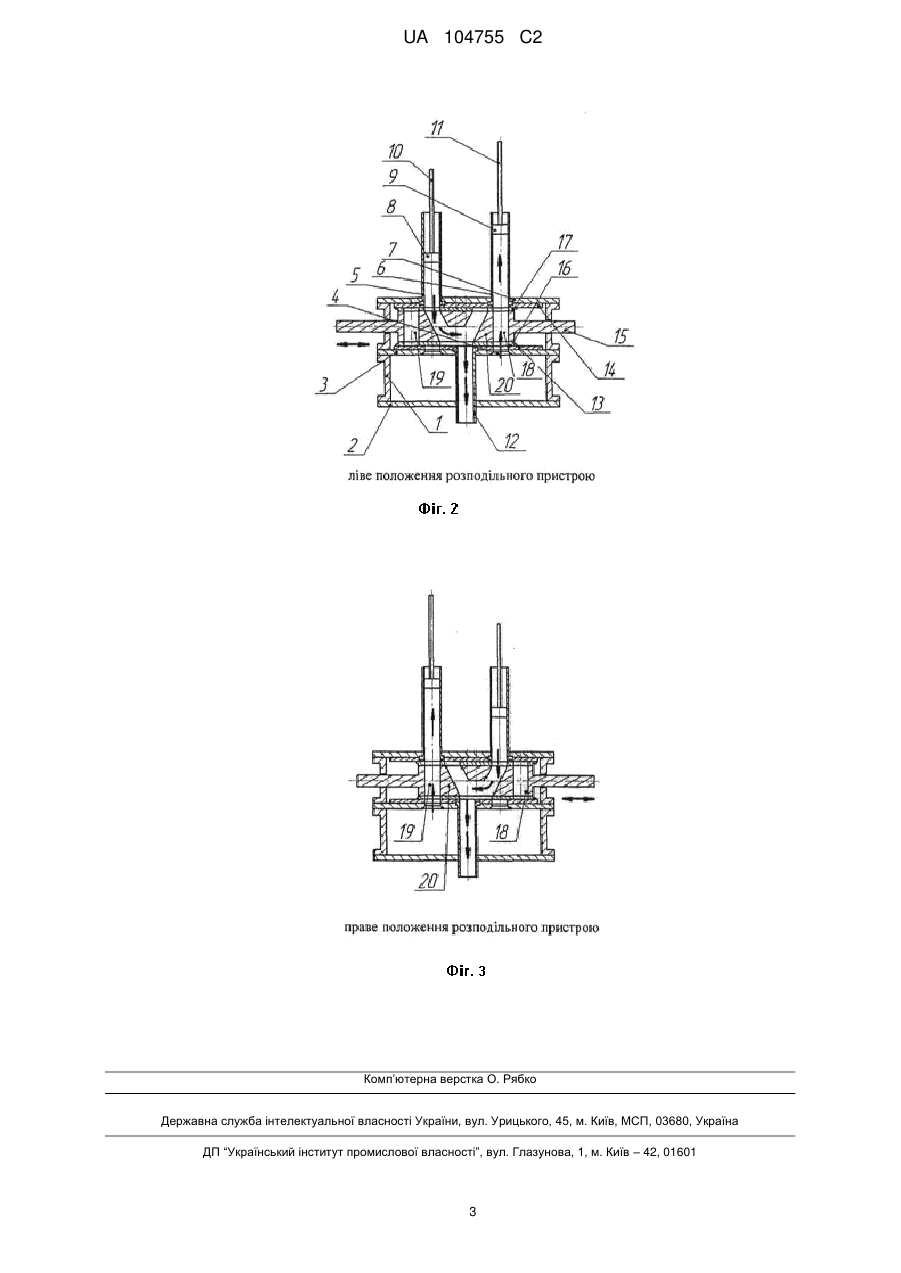

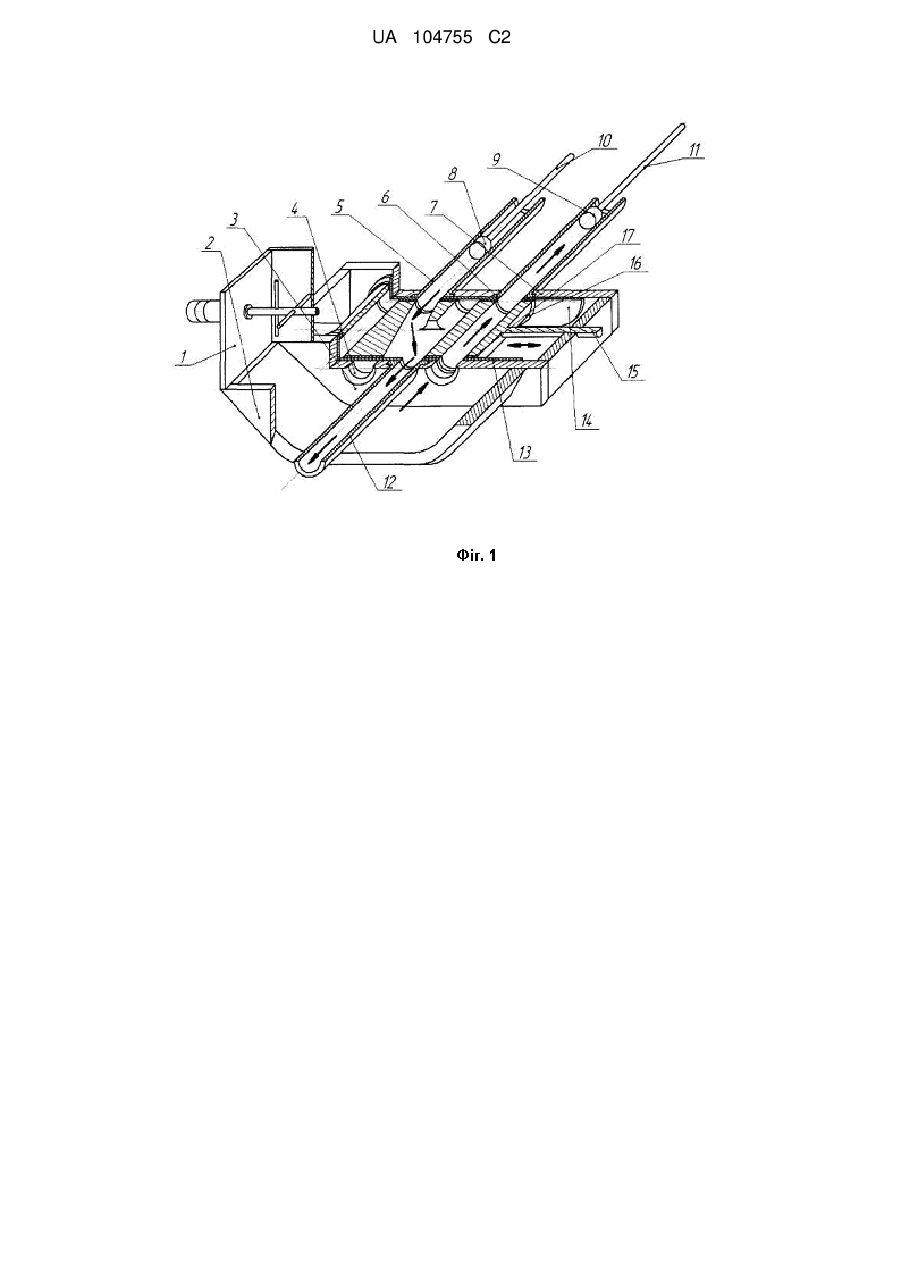

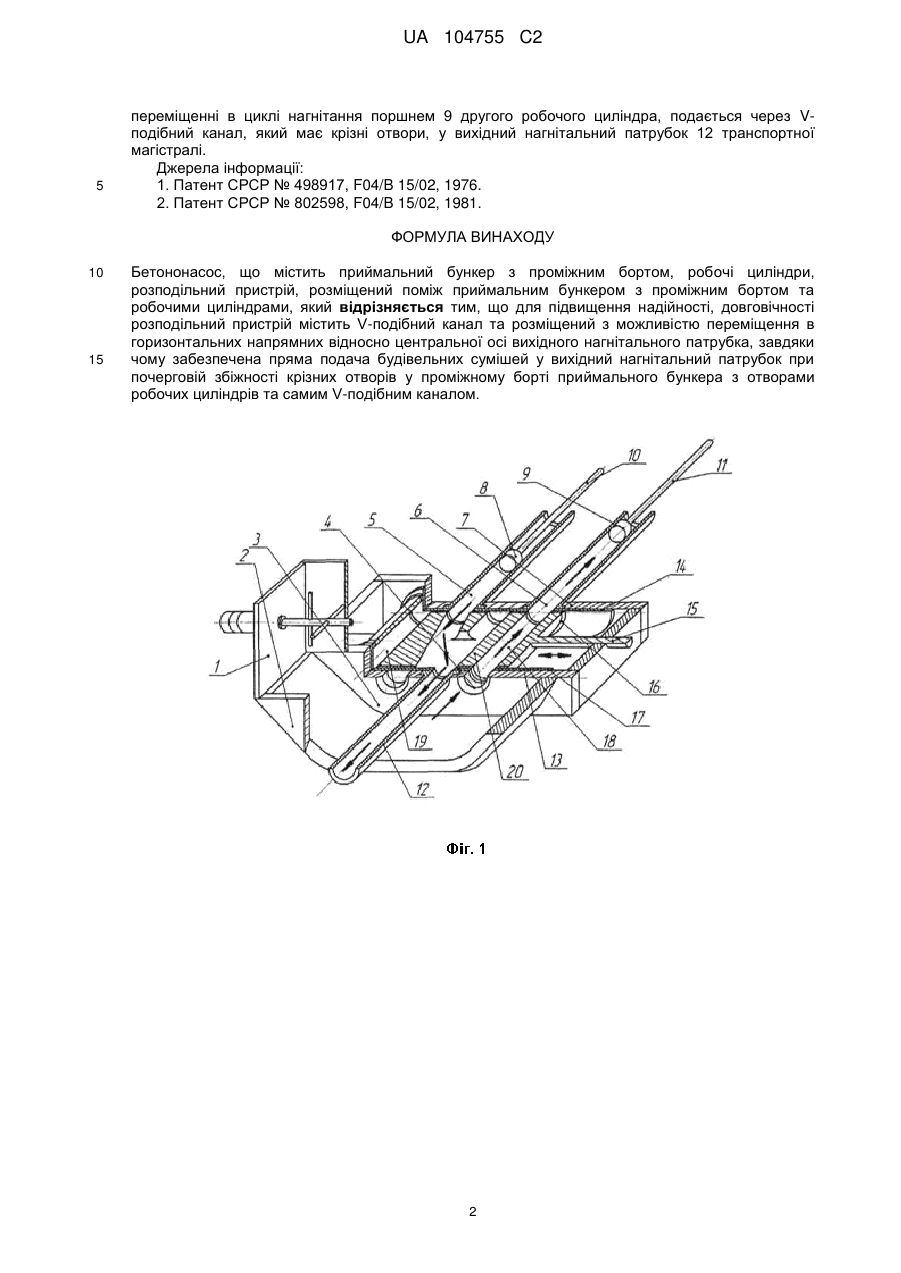

Реферат: Бетононасос містить приймальний бункер з проміжним бортом, робочі циліндри та розподільний пристрій, розміщений між приймальним бункером та робочими циліндрами. Розподільний пристрій містить V-подібний канал та розміщений з можливістю переміщення в горизонтальних напрямних відносно центральної осі вихідного нагнітального патрубка. Забезпечується пряма подача будівельних сумішей у вихідний нагнітальний патрубок при почерговій збіжності крізних отворів у проміжному бурті приймального бункера з отворами робочих циліндрів та V-подібним каналом. UA 104755 C2 (12) UA 104755 C2 UA 104755 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується насособудування, зокрема належить до насосів для подачі в'язкої та неоднорідної рідини, яка має властивість розшаровуватися. Відомий бетононасос, який містить приймальний бункер, розподільний пристрій, що включає С-подібний патрубок, який встановлено з можливістю кочення відносно осі нагнітального трубопроводу таким чином, що один кінець патрубка постійно з'єднаний з цим трубопроводом, а другий поперемінно, на такті нагнітання сполучається з одним з двох робочих циліндрів [1]. Розподільний пристрій розміщено в приймальному бункері, що ускладнює технічне обслуговування та ремонт бетононасоса. За найближчий аналог прийнятий бетононасос, у якому розподільний пристрій розміщено поміж приймальним бункером та робочими циліндрами і який сполучається з двома циліндричними патрубками, що симетрично відносно нього установлені й мають жорсткий з ним зв'язок; при цьому, останні розміщено на одній осі із входом у розподільний пристрій, де відстань поміж осями його кінця і будь-яким із циліндричних патрубків дорівнює відстані між осями робочих циліндрів [2]. Таке конструктивне рішення насоса при наявності С-подібного патрубка забезпечує складний шлях руху суміші в нагнітальний трубопровід, що потребує додаткових витрат енергії і характеризується неконструктивним рішенням принципової схеми машини, що також створює труднощі в обслуговуванні і ремонті. Нами поставлена задача спрощення конструкції бетононасоса, покращення умов його експлуатації та зниження енерговитрат, підвищення його надійності й довговічності. Це досягається тим, що бетононасос містить приймальний бункер з проміжним бортом, робочі циліндри, розподільний пристрій, розміщений між приймальним бункером та робочими циліндрами. Згідно з винаходом розподільний пристрій містить V-подібний канал та розміщений з можливістю його переміщення в горизонтальних напрямних відносно центральної осі вихідного нагнітального патрубка, завдяки чому забезпечена пряма подача будівельних сумішей у вихідний нагнітальний патрубок при почерговій збіжності крізних отворів у проміжному борті приймального бункера з отворами робочих циліндрів та самим V-подібним каналом. На Фіг. 1 показано бетононасос, що включає корпус приймального бункера 1 з переднім бортом 2 та проміжним бортом корпусу бетононасоса 3 з отворами 4. Перший 5 і другий 6 робочі циліндри встановлені фланцевою частиною в отвори заднього борту корпусу бетононасоса 7. В першому та другому робочих циліндрах переміщуються поршні 8 і 9 зі штоками 10 та 11. Вихідний патрубок нагнітального трубопроводу 12 встановлено фланцевою частиною в центральний отвір проміжного борту 3 корпусу бетононасоса, який виходить із отвору переднього борту 2 приймального бункера корпусу бетононасоса і примикає до передньої шиберної пластини 13. Між передньою та задньою 14 шиберними пластинами вздовж напрямних 15 у горизонтальному напрямку переміщується розподільний пристрій з V-подібним каналом 20 та двома крізними отворами 18, 19, на торцях якого встановлені кільця 16, 17. На Фіг. 2 та Фіг. 3 показана принципова схема руху суміші по V-подібному каналу розподільного пристрою, відносно центральної осі вихідного нагнітального патрубка забезпечена пряма подача бетонної суміші. Бетононасос працює наступним чином. Бетонна суміш подається в приймальний бункер 1, у нижню частину корпусу бетононасоса, утвореного переднім і проміжним бортами 2, 3 і далі всмоктується через правий отвір 4 проміжного борта 3 крізь крізний отвір 18 розподільного пристрою 20 з V-подібним каналом, у другий робочий циліндр 6 під дією сил розрядження, що створені при переміщенні в циклі усмоктування поршнем 9 другого робочого циліндра 6. Крізний отвір 19 розподільного пристрою 20 з V-подібним каналом знаходиться в закритому положенні. При цьому, бетонна суміш, що перебуває в першому робочому циліндрі 5, подається через лівий отвір задньої шиберної пластини 14 за час циклу нагнітання поршнем 8 через V-подібний канал, що виконано у вигляді наскрізних рукавів розподільного пристрою 20 з горизонтальними напрямними 15 в нагнітальний патрубок 12 (крайнє ліве положення). Зміна циклу усмоктування і нагнітання бетонної суміші відбувається таким чином: - розподільний пристрій 20 з V-подібним каналом і горизонтальними напрямними 15, переміщується в горизонтальній площині по напрямним у крайнє праве положення і перекриває правий отвір задньої шиберної пластини 14. Крізний отвір 18 розподільного пристрою 20 з V-подібним каналом знаходиться в закритому положенні, а крізний отвір 19 буде відкрито, і далі бетонна суміш всмоктується через лівий отвір 4 проміжного борта 3 крізь крізний отвір 19 розподільного пристрою 20 з V-подібним каналом, у перший робочий циліндр 5 під дією сил розрядження, що створені при переміщенні в циклі усмоктування поршнем 8 першого робочого циліндра 6. Бетонна суміш із другого робочого циліндра 6 при 1 UA 104755 C2 5 переміщенні в циклі нагнітання поршнем 9 другого робочого циліндра, подається через Vподібний канал, який має крізні отвори, у вихідний нагнітальний патрубок 12 транспортної магістралі. Джерела інформації: 1. Патент СРСР № 498917, F04/B 15/02, 1976. 2. Патент СРСР № 802598, F04/B 15/02, 1981. ФОРМУЛА ВИНАХОДУ 10 15 Бетононасос, що містить приймальний бункер з проміжним бортом, робочі циліндри, розподільний пристрій, розміщений поміж приймальним бункером з проміжним бортом та робочими циліндрами, який відрізняється тим, що для підвищення надійності, довговічності розподільний пристрій містить V-подібний канал та розміщений з можливістю переміщення в горизонтальних напрямних відносно центральної осі вихідного нагнітального патрубка, завдяки чому забезпечена пряма подача будівельних сумішей у вихідний нагнітальний патрубок при почерговій збіжності крізних отворів у проміжному борті приймального бункера з отворами робочих циліндрів та самим V-подібним каналом. 2 UA 104755 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
