Подрiбнювач кормових культур

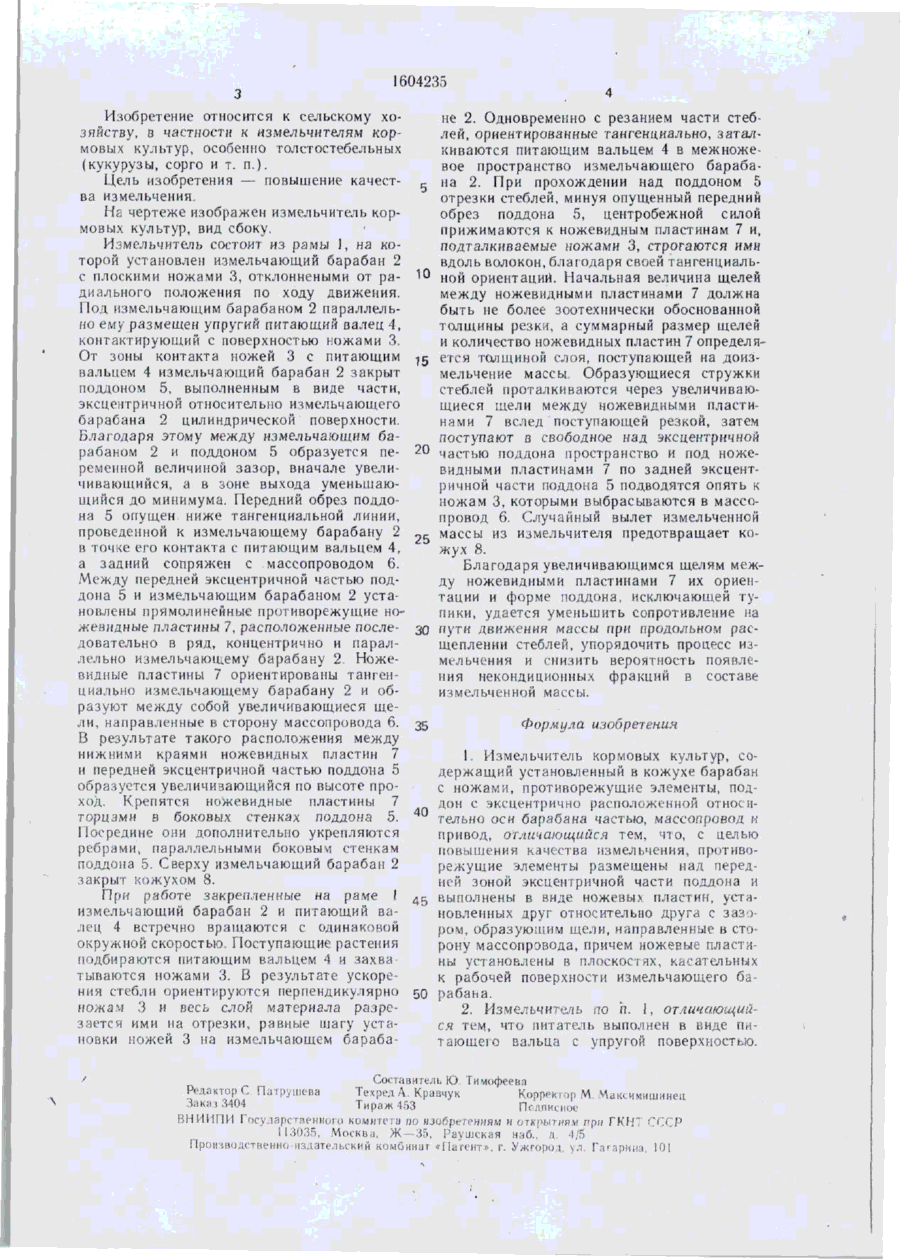

Изобретение относится к сельскому хозяйству, в частности к измельчителям кормовых культур, особенно толстостебельных (кукурузы, сорго и т. л ). Цель изобретения -- повышение качества измельчения. Измельчитель включает измельчающий бара бан 2 и контактирующий с ним упругий питающий валец 4. Снизу барабан 2 охвачен эксцентричным поддоном 5. Между передней частью поддона и барабаном установлен ряд последовательно расположенных'с зазором ножевидных пластин 7 При подаче в раствор встречно вращающихся с одинаковой окружной скоростью измельчающего барабана 2 и питающего вальца 4 стебли ориентируются по ходу движения, перерезаются поперек ножами 3, строгаются вдоль волокон на ножевидных пластинах 7 и, проходя между ними, поступают на поддон. По задней эксцентричной части поддона стебли направляются вновь на ножи 3, которыми измельченная масса выбрасывается через массопровод в транспортное средство. 1 з. п. ф-лы. 1 ил. со ел РПФ I / 1604235 Изобретение относится к сельскому хозяйству, в частности к измельчителям кормовых культур, особенно толстостебельных (кукурузы, сорго и т. п.). Цель изобретения -- повышение качества измельчения. На чертеже изображен измельчитель кормовых культур, вид сбоку. Измельчитель состоит из рамы 1, на которой установлен измельчающий барабан 2 с плоскими ножами 3, отклоннеными от радиального положения по ходу движения. Под измельчающим барабаном 2 параллельно ему размещен упругий питающий валец 4, контактирующий с поверхностью ножами 3. От зоны контакта ножей 3 с питающим вальцем 4 измельчающий барабан 2 закрыт поддоном б, выполненным в виде части, эксцентричной относительно измельчающего барабана 2 цилиндрической поверхности. Благодаря этому между измельчающим барабаном 2 и поддоном 5 образуется переменной величиной зазор, вначале увеличивающийся, а в зоне выхода уменьшающийся до минимума. Передний обрез поддона 5 опущен ниже тангенциальной линии, проведенной к измельчающему барабану 2 в точке его контакта с питающим вальцем 4, а задний сопряжен с массопроводом 6. Между передней эксцентричной частью поддона 5 и измельчающим барабаном 2 установлены прямолинейные притиворежущие ножеаидные пластины 7, расположенные последовательно в ряд, концентрично и параллельно измельчающему барабану 2 Ножевидные пластины 7 ориентированы тангенциально измельчающему барабану 2 и образуют между собой увеличивающиеся щели, направленные в сторону массопровода 6. В результате такого расположения между нижними краями ножевидных пластин 7 и передней эксцентричной частью поддо>іа 5 образуется увеличивающийся по высоте проход. Крепятся ножевидные пластины 7 торцами в боковых стенках поддона 5. Посредине они дополнительно укрепляются ребрами, параллельными боковым стенкам поддона 5. Сверху измельчающий барабан 2 закрыт кожухом 8. При работе закрепленные на раме I измельчающий барабан 2 и питающий валец 4 встречно вращаются с одинаковой окружной скоростью. Поступающие растения подбираются питающим вальцем 4 и захва тываются ножами 3. В результате ускорения стебли ориентируются перпендикулярно ножач 3 и весь слой материала разрезается ими на отрезки, равные шагу установки ножей 3 па измельчающем бараба Л 1° 20 ос 30 35 не 2. Одновременно с резанием части стеблей, ориентированные тангенциально, заталкиваются питающим вальцем 4 в межножевое пространство измельчающего барабана 2. При прохождении над поддоном 5 отрезки стеблей, минуя опущенный передний обрез поддона 5, центробежной силой прижимаются к ножевидным пластинам 7 и, подталкиваемые ножами 3, строгаются ими вдоль волокон, благодаря своей тангенциальной ориентации. Начальная величина щелей между ножевидными пластинами 7 должна быть не более зоотехнически обоснованной толщины резки, а суммарный размер щелей и количество ножевидных пластин 7 определяется толщиной слоя, поступающей на доизмельчение массы Образующиеся стружки стеблей проталкиваются через увеличивающиеся щели между ножевидными пластинами 7 вслед поступающей резкой, затем поступают в свободное над эксцентричной частью поддона пространство и под ножевидными пластинами 7 по задней эксцентричной части поддона 5 подводятся опять к ножам 3, которыми выбрасываются в массопровод 6. Случайный вылет измельченной массы из измельчителя предотвращает кожух 8. Благодаря увеличивающимся щелям между ножевидными пластинами 7 их ориентации и форме поддона, исключающей тупики, удается уменьшить сопротивление на пути движения массы при продольном расщеплении стеблей, упорядочить процесс измельчения и снизить вероятность появления некондиционных фракций в составе измельченной массы. Формула изобретения I Измельчитель кормовых культур, содержащий установленный в кожухе барабан с ножами, противорежущие элементы, поддон с эксцентрично расположенной относи40 тельно оси барабана частью, массопровод и привод, обличающийся тем, 41 о, с целью повышения качества измельчения, противорежущие элементы размещены над передней зоной эксцентричной части поддона и 45 выполнены в виде ножевых пластин, установленных яруг относительно друга с зазором, образующим щели, направленные в сторону массопровода, причем ножевые пластины установлены в плоскостях, касательных к рабочей поверхности измельчающего барабана. 50 2. Измельчитель по п. 1, отличающийся тем, что питатель выполнен в виде питающею вальца с упругой поверхностью. Составитель Ю Тимофеева Редакторе Патрушева ТехредА Кравчук Корректор М Максимишинец Зека) 3404 Тираж 453 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН7 СССР 113035, Москва, Ж - 35, Раушская наб., д 4/5 Производственно издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
