Пристрій для виконання виїмок у фільтруючих стержнях

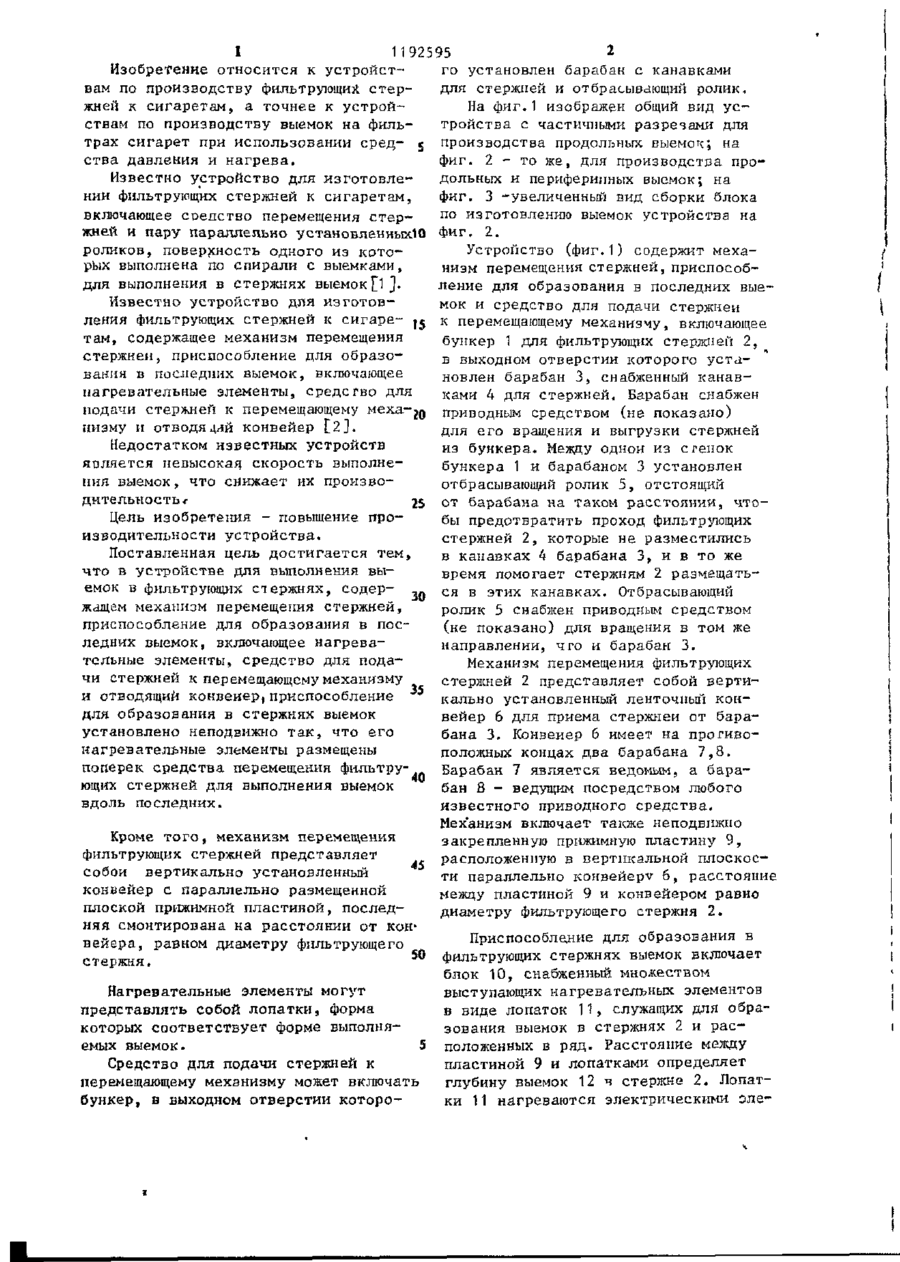

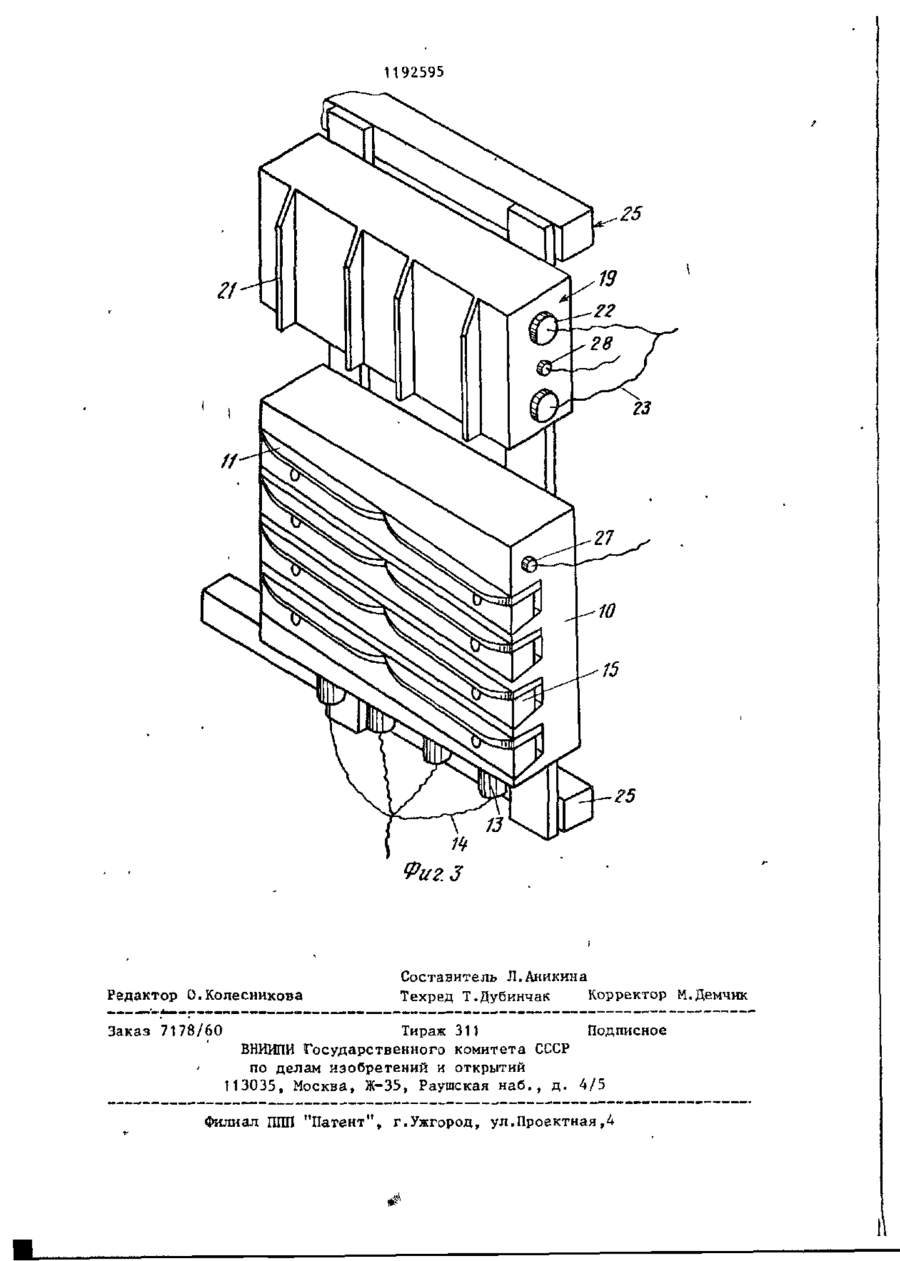

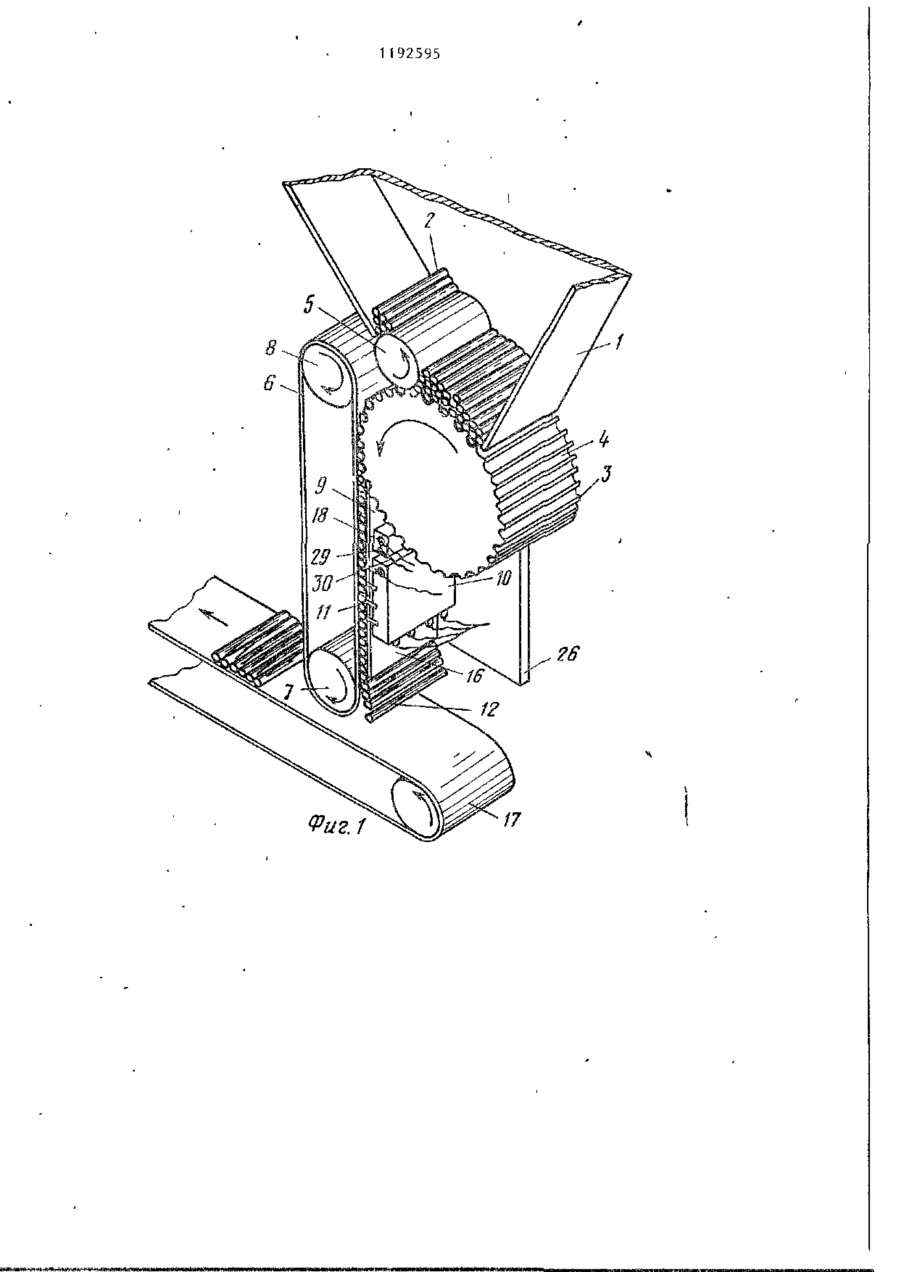

1. УСТРОЙСТВО ДЛЯ ВЫПОЛНЕНИЯ ВЫЕМОК В ФИЛЬТРУЮЩИХ СТЕРЖНЯХ, содержащее механизм перемещения стержней, приспособление для образования в последних выемок, включающее нагревательные элементы, средство для пода чи стержней к перемещающему механизму, и отводящий конвейер, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности устройства, приспособление для образования в стержнях выемок установлено неподвижно так, что его нагревательные элементы размещены поперек средства перемещения фильтрующих стержней для выполнения выемок вдоль последних. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что механизм перемещения фильтрующих стержней представляет собой вертикально установленный конвейер с параллельно размещенной плоской прижимной пластиной, последняя смонтирована на расстоянии от конвейера, равном диаметру фильтрующего стержня. 3. Устройство по, п. 1 , о т л и ч а- С ю щ е е с я тем, что нагревательные S элементы представляют собой лопатки, форма которых соответствует форме выполненных выемок. 4. Устройство по п,1, о т л и ч а ю щ е е с я тем, что средство для подачи стержней к перемещающему механизму включает бункер, в выходном отверстии которого установлен барабан с канавками для стержней и отбрасывающий ролик. (Л 1 1192595 Изобретение относится к устройстго установлен барабан с канавками вам по производству фильтрующий стердля стержней и отбрасывающий ролик. жней к сигаретам, а точнее к устройНа фиг.1 изображен общий вид усствам по производству выемок на фильтройства с частичными разрезами для трах сигарет при использовании сред- j производства продольных выемок; на ства давления и нагрева. фиг. 2 - то же, для производства продольных и периферийных выемок; на Известно устройство для изготовлефиг. 3 -увеличенный вид сборки блока нии фильтрующих стержней к сигаретам, по изготовлению выемок устройства на включающее средство перемещения стержней и пару параллельно установленных!*) фиг. 2. роликов, поверхность одного из котоУстройство (фиг.1) содержит мехарых выполнена по спирали с выемками, низм перемещения стержней, приспособдля выполнения в стержнях выемок[1]. ление для образования в последних выеИзвестно устройство для изготовмок и средство для подачи стержней ления фильтрующих стержней к сигаре- ^ к перемещающему механизму, включающее там, содержащее механизм перемещения бункер 1 для фильтрующих стержней 2, стержней, приспособление для образов выходном отверстии которого уставания в последних выемок, включающее новлен барабан 3, снабженный канавнагревательные элементы, средство для ками 4 для стержней. Барабан снабжен подачи стержней к перемещающему м е х а - ^ приводным средством (не показано) низму и отводя4ий конвейер [ 2 ] . для его вращения и выгрузки стержней Недостатком известных устройств из бункера. Между одной из сгеиок является невысокая скорость выполнебункера 1 и барабаном 3 установлен ния выемок, что снижает их произвоотбрасывающий ролик 5, отстоящий дительность < • 25 от барабана на таком расстоянии, чтобы предотвратить проход фильтрующих Цель изобретения - повышение простержней 2, которые не разместились изводительности устройства. в канавках 4 барабана 3, и в то же Поставленная цель достигается тем, время помогает стержням 2 размещатьчто в устройстве для выполнения выся в этих канавках. Отбрасывающий емок в фильтрующих стержнях, содер30 ролик 5 снабжен приводным средством жащем механизм перемещения стержней, (не показано) для вращения в том же приспособление для образования в поснаправлении, чго и барабан 3. ледних выемок, включающее нагревательные элементы, средство для подачи стержней к перемещающему механизму 35 и отводящий конвейер,приспособление для образования в стержнях выемок установлено неподвижно так, что его нагревательные элементы размещены поперек средства перемещения фильтру40 ющих стержней для выполнения выемок вдоль последних. Кроме того, механизм перемещения фильтрующих стержней представляет собой вертикально установленный конвейер с параллельно размещенной плоской прижимной пластиной, последняя смонтирована на расстоянии от кон вейера, равном диаметру фильтрующего 50 стержня. Нагревательные элементы могут представлять собой лопатки, форма которых соответствует форме выполняемых выемок. 5 Средство для подачи стержней к перемещающему механизму может включать бункер, в выходном отверстии которо Механизм перемещения фильтрующих стержней 2 представляет собой вертикально установленный ленточный конвейер 6 для приема стержней от барабана3. Конвейер 6 имеет на противоположных концах два барабана 7,8. Барабан 7 является ведомым, а барабан 8 - ведущим посредством любого известного приводного средства. Мех'анизм включает также неподвижно закрепленную прижимную пластину 9, расположенную в вертикальной плоскости параллельно конвейеру 6, расстояние между пластиной 9 и конвейером равно диаметру фильтрующего стержня 2. Приспособление для образования в фильтрующих стержнях выемок включает блок 10, снабженный множеством выступающих нагревательных элементов в виде лопаток 11, служащих для образования выемок в стержнях 2 и расположенных в ряд. Расстояние между пластиной 9 и лопатками определяет глубину выемок 12 ч стержне 2. Лопатки 11 нагреваются электрическими эле 1192595 J 26 17 1192595 4 и перемещаются к конвейеру 6, где ментами 13, которые соединены с изпринимаются совместно с пластиной 9, вестным источником энергии посредстТак как пластина 9 стационарно вом электрических проводов 14. В блорасположена, а прижимная лента конвеке 10 имеется также множество плоских йера 6 перемещается, фильтрующие нагревательных проводящих клиновидных стержни 2 катятся между лентой конэлементов 15, служащих в качестве вейера 6 и пластиной 9 с определенопор и теплопроводных средств для ной скоростью вращения. Когда стержлопаток 11 и стержней 2, когда они ни '2 катятся вниз между пластиной проходят вниз в сторону нижней пластины 16,' Блок 10, клиновые элементы t 9 и конвейером 6, они предварительo но нагреваются посредством нагрева15 и лопатки 11 могут быть из любого теля 18. Первая продольная выемка известного теплопроводного материала. 12 делается на фильтрующем стержне Нижняя пластина 16 служит для вер2 первой нагревательной лопаткой 11. тикального выравнивания совместно чс клиновыми элементами 15 и пластиной 15 Стержень 2 затем катится, последовательно соприкасается с другими 9, а также для поддерживания фильт'[нагревательными лопатками 1 1 на опрующих стержней 2, когда они выгруределенном расстоянии вдоль поверхжаются на отводящий ленточный конвености каждого фильтрующего стержня йер 17, На фиг. 1 показан укреплен2. Давление на ленту конвейера 6 ный на одной линии с блоком (но вы20 вполне определенно так, что стержни ше его) предварительный нагреватель 2 не проскальзывают, когда проходят 18, который прикреплен к пластине 9, между лентой конвейера 6 и нагревавыполненной из теплопроводного матетельными элементами. После прохождериала. Поэтому при перемещении вниз ния блока, выполняющего выемки, фильфильтрующие стержни 2 предварительно 25 трующие стержни 2 непрерывно катятся нагреваются до соприкосновения с ловниз на отводящий конвейер 17. патками 11. Тепло подается в предварительный нагреватель 18 от любого В устройстве на фиг. 2 в отличие известного источника энергии. от устройства, показанного на фиг.1, имеется дополнительная периферийная На фиг. 2 и 3 изображен блок 19 , 30 выемка 20. В этом устройстве фильтродля образования периферийных выемок вые стержни 2 катятся вниз между 20, расположенный над блоком 10. Блок пластиной 9 и лентой конвейера 6 и" 19 включает множество направленных множество периферийных выемок 20 обнаружу лопаток 21, представляющих с разуется посредством нагревательных ним единое целое и изготовленных из 35 лопаток 21. Предварительное нагрева- теплопроводного материала. ние стержней 2 в этом устройстве неНагревательные элементы 22 прикобязательно, так как время удержания реплены к блоку 19 для его нагрева и между стержнями и лопатками 21 больнагрева лопаток 21 и соединены с изше, чем между лопатками 11 и стержня40 ми 2. Тепло от лопаток 21 также дейвестным источником энергии посредством проводов 23» Расстояние между ствует как средство предварительного пластиной 9 и конвейером 6 равно диаподогрева на стержни до того, как метру фильтрующего стержня 2. Пластиони придут в соприкосновение с лопаткана 9 также снабжена множеством проми по производству продольных выемок 1 2. 45 дольно расположенных прорезей 24, Предпочтительно, чтобы было регусовпадающих с лопатками 21 (фиг.2). лирующее средство для поддержания Блоки 10 и 19 укреплены на опорном определенного нагрева фильтрующих устройстве 25 (фиг. 3) любым известстержней 2. В примере, показанном ным средством. Устройство, 25 прикна фиг.З, регуляторы температуры 27 реплено к основной опоре 26, кото- 50 и 28 используются и могут быть рая может иметь множество полосовых любыми известными. На фиг.1 позицияили угловых элементов или плоскую ми 29 и 30 обозначены регулятор темопору, посредством которых все устпературы и электропроводка соответройство может крепиться известным ственно . 55 средством. Устройство позволит повысить скоВо время работы устройства, как рость выполнения выемок в фильтрупоказано на фиг.1, фильтрующие стержющих стержнях, а следовательно прони 2 подаются на питающий барабан 3 изводительность устройства в целом. 1192595 26 77 1192595 25 25 Редактор 0.Колесникова Заказ 7178/60 Составитель Л.Аникина Техред Т.Дубинчак Корректор М.Демчик Тираж 311 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал Ш "Патент", г.Ужгород, ул.Проектная,4 Ш II
