Завантажувальний пристрій барабанного млина

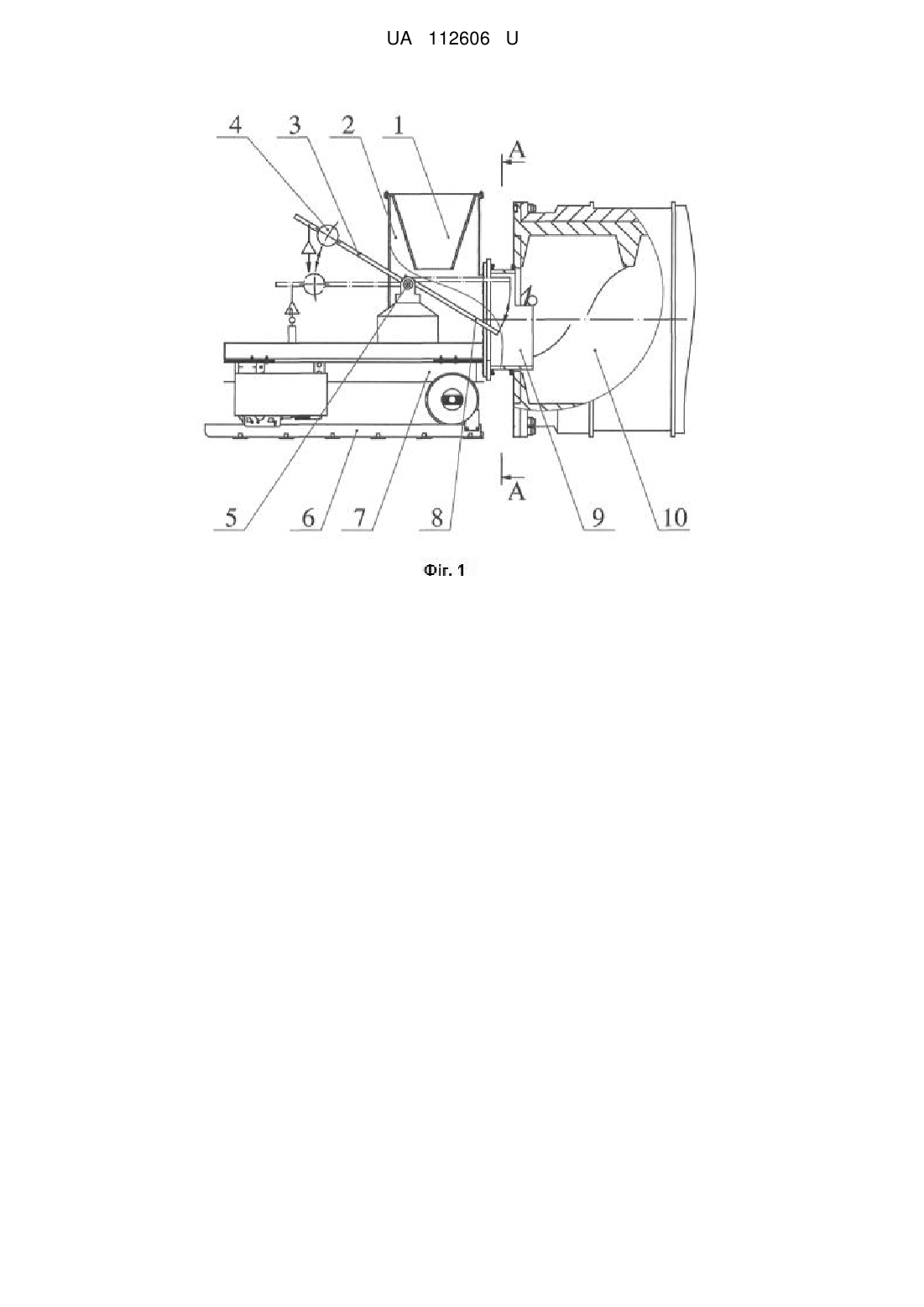

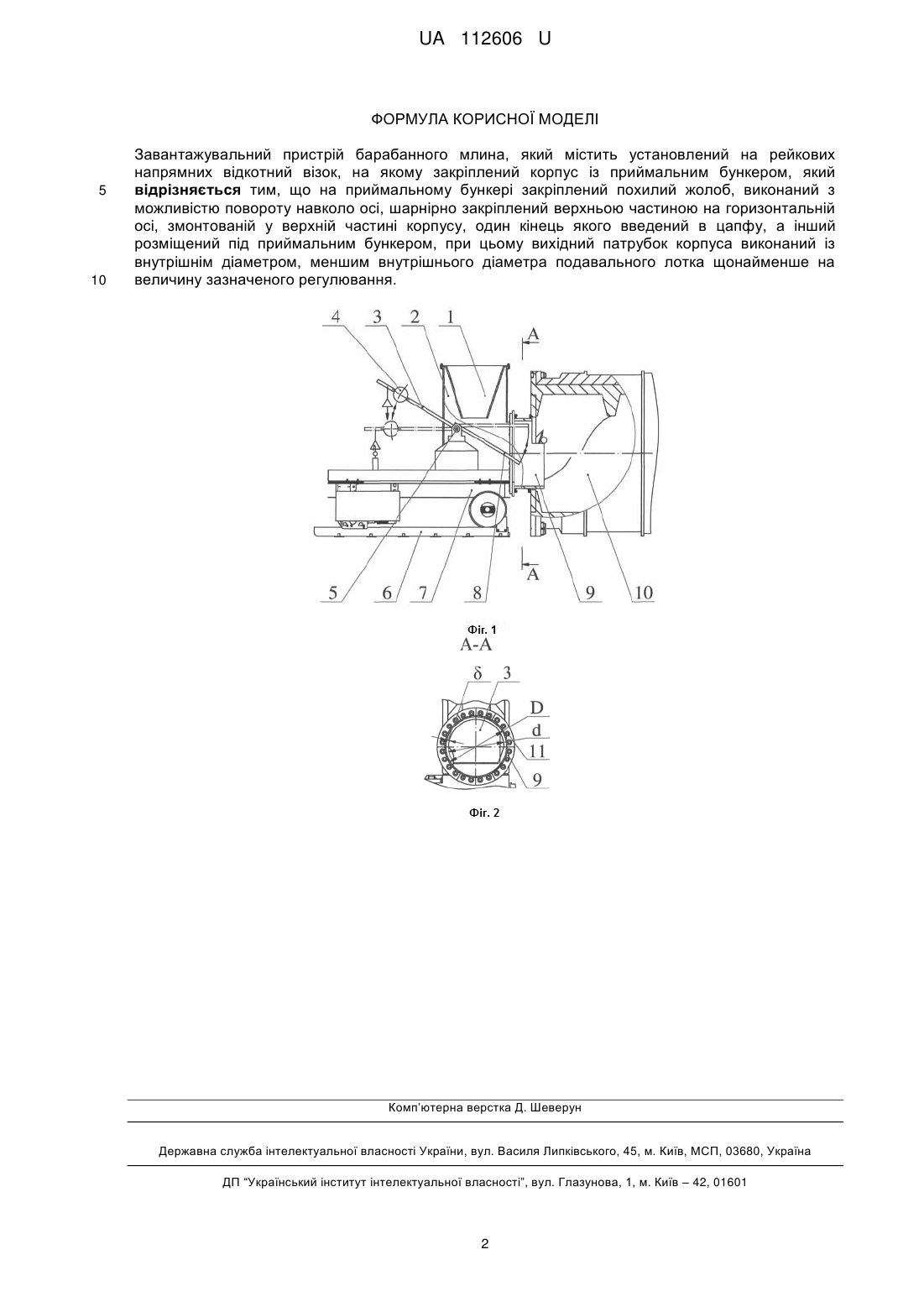

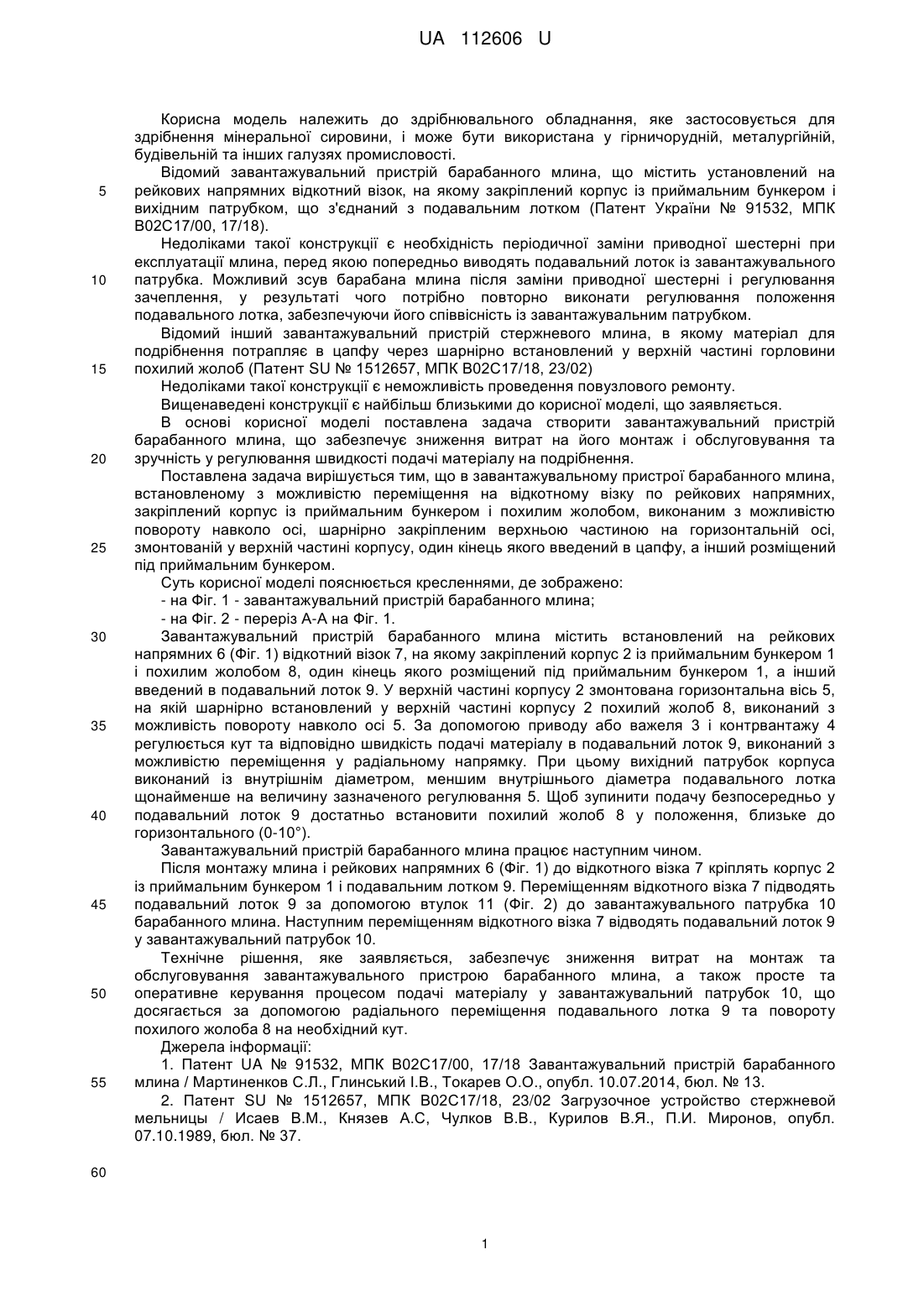

Реферат: Завантажувальний пристрій барабанного млина містить установлений на рейкових напрямних відкотний візок, на якому закріплений корпус із приймальним бункером. На приймальному бункері закріплений похилий жолоб, виконаний з можливістю повороту навколо осі, шарнірно закріплений верхньою частиною на горизонтальній осі, змонтованій у верхній частині корпусу, один кінець якого введений в цапфу, а інший розміщений під приймальним бункером, при цьому вихідний патрубок корпуса виконаний із внутрішнім діаметром, меншим внутрішнього діаметра подавального лотка щонайменше на величину зазначеного регулювання UA 112606 U (12) UA 112606 U UA 112606 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до здрібнювального обладнання, яке застосовується для здрібнення мінеральної сировини, і може бути використана у гірничорудній, металургійній, будівельній та інших галузях промисловості. Відомий завантажувальний пристрій барабанного млина, що містить установлений на рейкових напрямних відкотний візок, на якому закріплений корпус із приймальним бункером і вихідним патрубком, що з'єднаний з подавальним лотком (Патент України № 91532, МПК В02С17/00, 17/18). Недоліками такої конструкції є необхідність періодичної заміни приводної шестерні при експлуатації млина, перед якою попередньо виводять подавальний лоток із завантажувального патрубка. Можливий зсув барабана млина після заміни приводної шестерні і регулювання зачеплення, у результаті чого потрібно повторно виконати регулювання положення подавального лотка, забезпечуючи його співвісність із завантажувальним патрубком. Відомий інший завантажувальний пристрій стержневого млина, в якому матеріал для подрібнення потрапляє в цапфу через шарнірно встановлений у верхній частині горловини похилий жолоб (Патент SU № 1512657, МПК В02С17/18, 23/02) Недоліками такої конструкції є неможливість проведення повузлового ремонту. Вищенаведені конструкції є найбільш близькими до корисної моделі, що заявляється. В основі корисної моделі поставлена задача створити завантажувальний пристрій барабанного млина, що забезпечує зниження витрат на його монтаж і обслуговування та зручність у регулювання швидкості подачі матеріалу на подрібнення. Поставлена задача вирішується тим, що в завантажувальному пристрої барабанного млина, встановленому з можливістю переміщення на відкотному візку по рейкових напрямних, закріплений корпус із приймальним бункером і похилим жолобом, виконаним з можливістю повороту навколо осі, шарнірно закріпленим верхньою частиною на горизонтальній осі, змонтованій у верхній частині корпусу, один кінець якого введений в цапфу, а інший розміщений під приймальним бункером. Суть корисної моделі пояснюється кресленнями, де зображено: - на Фіг. 1 - завантажувальний пристрій барабанного млина; - на Фіг. 2 - переріз А-А на Фіг. 1. Завантажувальний пристрій барабанного млина містить встановлений на рейкових напрямних 6 (Фіг. 1) відкотний візок 7, на якому закріплений корпус 2 із приймальним бункером 1 і похилим жолобом 8, один кінець якого розміщений під приймальним бункером 1, а інший введений в подавальний лоток 9. У верхній частині корпусу 2 змонтована горизонтальна вісь 5, на якій шарнірно встановлений у верхній частині корпусу 2 похилий жолоб 8, виконаний з можливість повороту навколо осі 5. За допомогою приводу або важеля 3 і контрвантажу 4 регулюється кут та відповідно швидкість подачі матеріалу в подавальний лоток 9, виконаний з можливістю переміщення у радіальному напрямку. При цьому вихідний патрубок корпуса виконаний із внутрішнім діаметром, меншим внутрішнього діаметра подавального лотка щонайменше на величину зазначеного регулювання 5. Щоб зупинити подачу безпосередньо у подавальний лоток 9 достатньо встановити похилий жолоб 8 у положення, близьке до горизонтального (0-10°). Завантажувальний пристрій барабанного млина працює наступним чином. Після монтажу млина і рейкових напрямних 6 (Фіг. 1) до відкотного візка 7 кріплять корпус 2 із приймальним бункером 1 і подавальним лотком 9. Переміщенням відкотного візка 7 підводять подавальний лоток 9 за допомогою втулок 11 (Фіг. 2) до завантажувального патрубка 10 барабанного млина. Наступним переміщенням відкотного візка 7 відводять подавальний лоток 9 у завантажувальний патрубок 10. Технічне рішення, яке заявляється, забезпечує зниження витрат на монтаж та обслуговування завантажувального пристрою барабанного млина, а також просте та оперативне керування процесом подачі матеріалу у завантажувальний патрубок 10,що досягається за допомогою радіального переміщення подавального лотка 9 та повороту похилого жолоба 8 на необхідний кут. Джерела інформації: 1. Патент UA № 91532, МПК В02С17/00, 17/18 Завантажувальний пристрій барабанного млина / Мартиненков С.Л., Глинський І.В., Токарев О.О., опубл. 10.07.2014, бюл. № 13. 2. Патент SU № 1512657, МПК В02С17/18, 23/02 Загрузочное устройство стержневой мельницы / Исаев В.М., Князев А.С, Чулков В.В., Курилов В.Я., П.И. Миронов, опубл. 07.10.1989, бюл. № 37. 60 1 UA 112606 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Завантажувальний пристрій барабанного млина, який містить установлений на рейкових напрямних відкотний візок, на якому закріплений корпус із приймальним бункером, який відрізняється тим, що на приймальному бункері закріплений похилий жолоб, виконаний з можливістю повороту навколо осі, шарнірно закріплений верхньою частиною на горизонтальній осі, змонтованій у верхній частині корпусу, один кінець якого введений в цапфу, а інший розміщений під приймальним бункером, при цьому вихідний патрубок корпуса виконаний із внутрішнім діаметром, меншим внутрішнього діаметра подавального лотка щонайменше на величину зазначеного регулювання. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
