Гідроавтоматична установка підготовки води фільтруванням зі змінною площею поперечного перерізу повітровідділювача

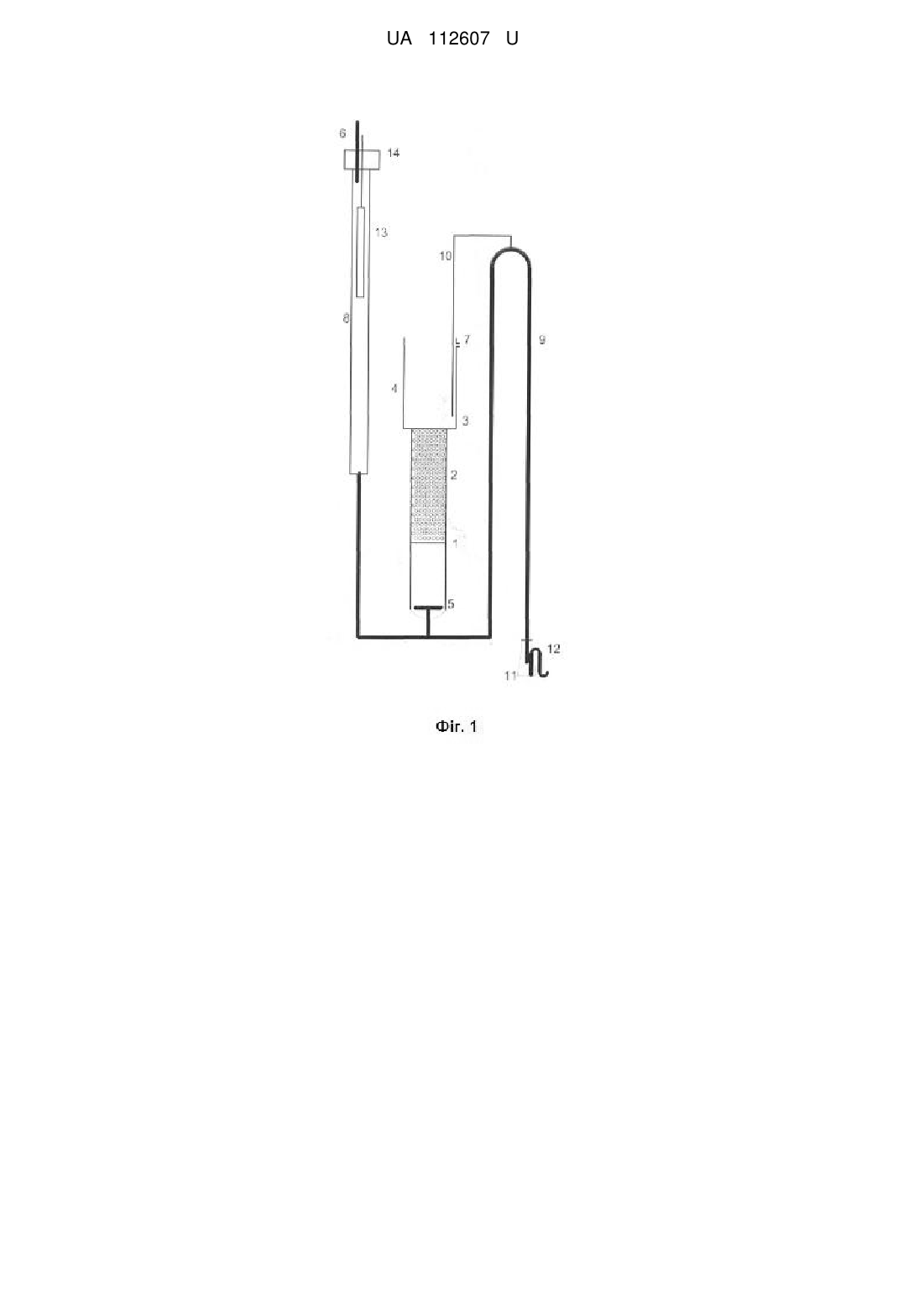

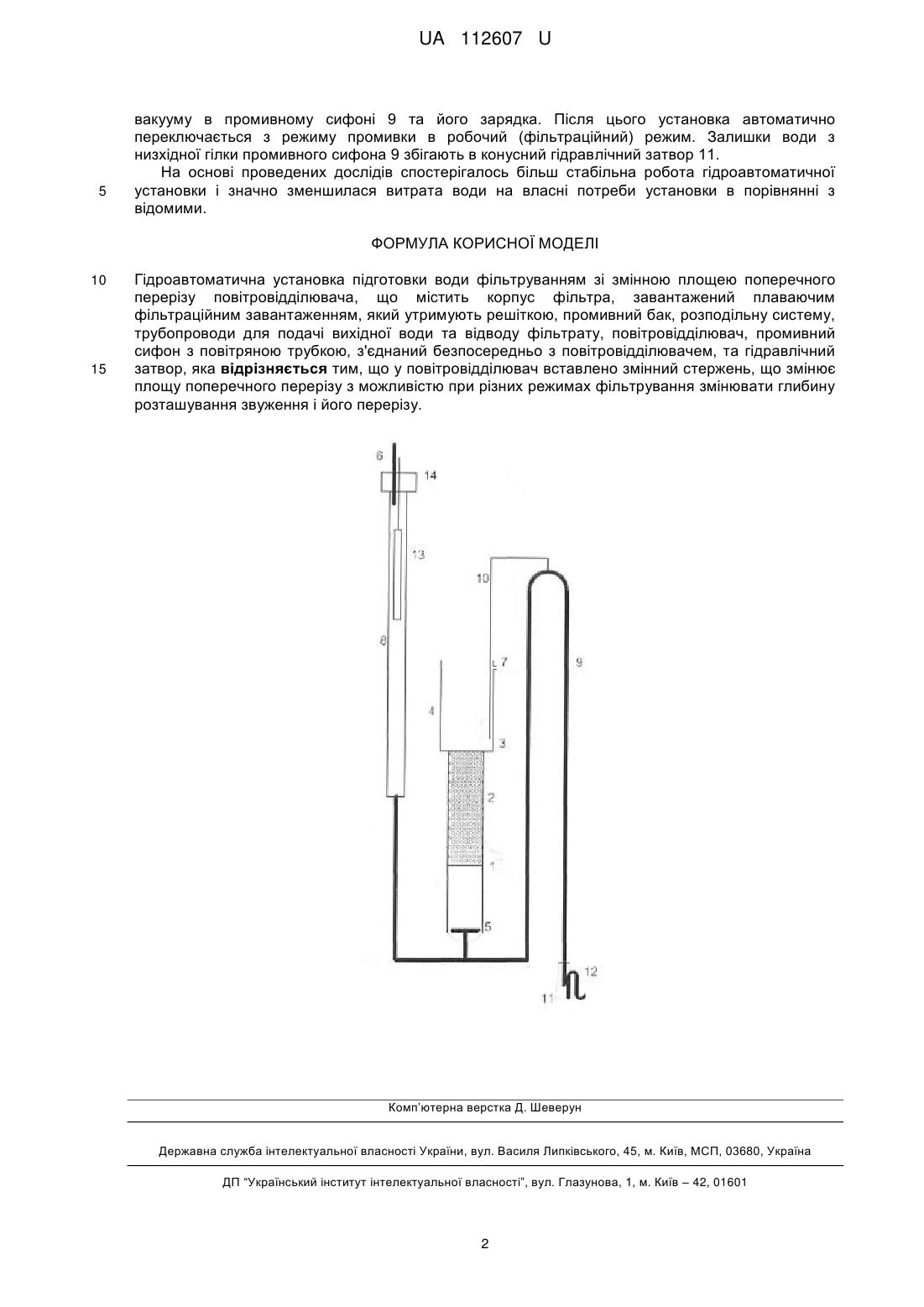

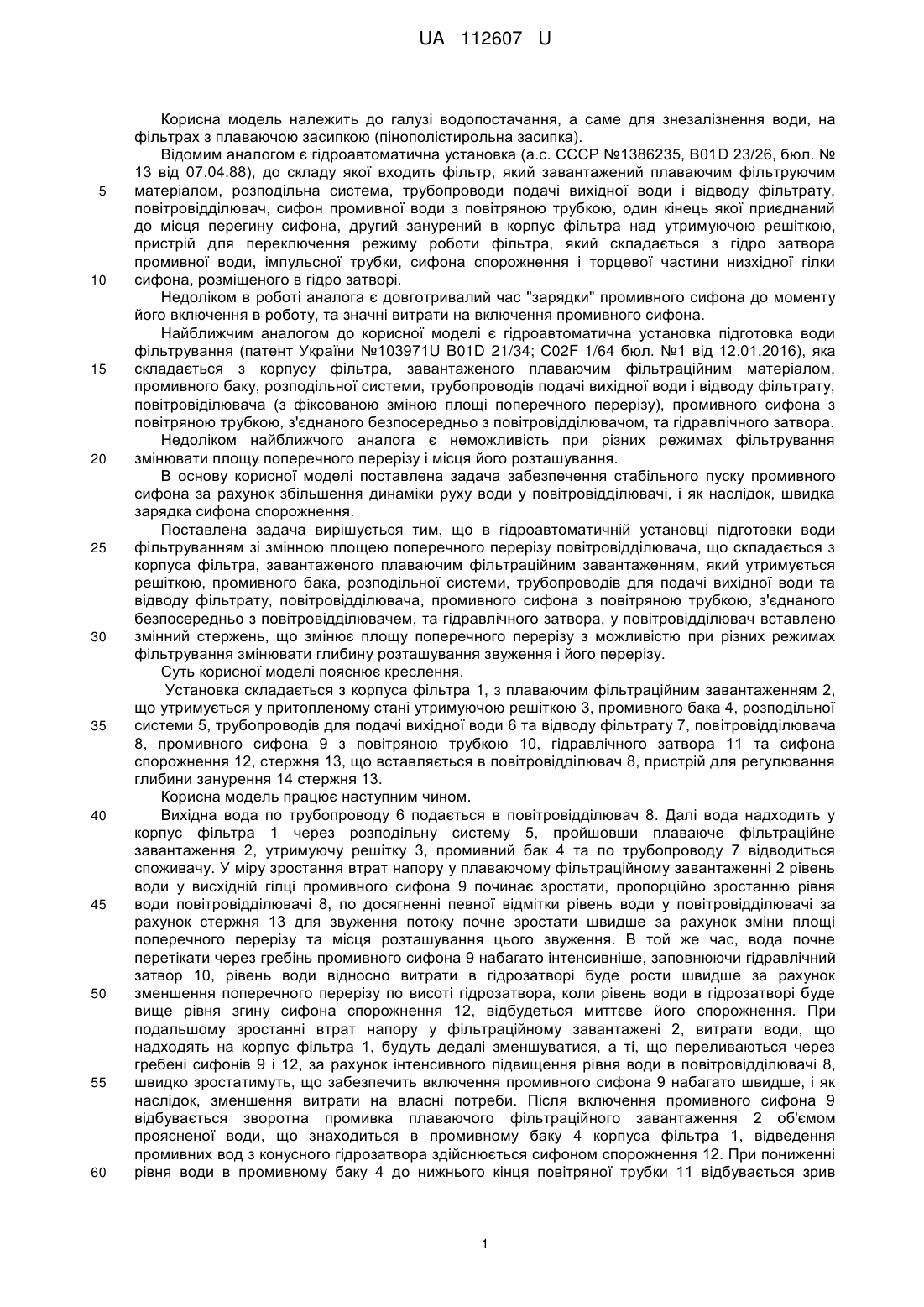

Реферат: Гідроавтоматична установка підготовки води фільтруванням зі змінною площею поперечного перерізу повітровідділювача містить корпус фільтра, завантажений плаваючим фільтраційним завантаженням, який утримують решіткою, промивний бак, розподільну систему, трубопроводи для подачі вихідної води та відводу фільтрату, повітровідділювач, промивний сифон з повітряною трубкою, з'єднаний безпосередньо з повітровідділювачем, та гідравлічний затвор. У повітровідділювач вставлено змінний стержень, що змінює площу поперечного перерізу з можливістю при різних режимах фільтрування змінювати глибину розташування звуження і його перерізу. UA 112607 U (12) UA 112607 U UA 112607 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі водопостачання, а саме для знезалізнення води, на фільтрах з плаваючою засипкою (пінополістирольна засипка). Відомим аналогом є гідроавтоматична установка (а.с. СССР №1386235, В01D 23/26, бюл. № 13 від 07.04.88), до складу якої входить фільтр, який завантажений плаваючим фільтруючим матеріалом, розподільна система, трубопроводи подачі вихідної води і відводу фільтрату, повітровідділювач, сифон промивної води з повітряною трубкою, один кінець якої приєднаний до місця перегину сифона, другий занурений в корпус фільтра над утримуючою решіткою, пристрій для переключення режиму роботи фільтра, який складається з гідро затвора промивної води, імпульсної трубки, сифона спорожнення і торцевої частини низхідної гілки сифона, розміщеного в гідро затворі. Недоліком в роботі аналога є довготривалий час "зарядки" промивного сифона до моменту його включення в роботу, та значні витрати на включення промивного сифона. Найближчим аналогом до корисної моделі є гідроавтоматична установка підготовка води фільтрування (патент України №103971U B01D 21/34; C02F 1/64 бюл. №1 від 12.01.2016), яка складається з корпусу фільтра, завантаженого плаваючим фільтраційним матеріалом, промивного баку, розподільної системи, трубопроводів подачі вихідної води і відводу фільтрату, повітровіділювача (з фіксованою зміною площі поперечного перерізу), промивного сифона з повітряною трубкою, з'єднаного безпосередньо з повітровідділювачом, та гідравлічного затвора. Недоліком найближчого аналога є неможливість при різних режимах фільтрування змінювати площу поперечного перерізу і місця його розташування. В основу корисної моделі поставлена задача забезпечення стабільного пуску промивного сифона за рахунок збільшення динаміки руху води у повітровідділювачі, і як наслідок, швидка зарядка сифона спорожнення. Поставлена задача вирішується тим, що в гідроавтоматичній установці підготовки води фільтруванням зі змінною площею поперечного перерізу повітровідділювача, що складається з корпуса фільтра, завантаженого плаваючим фільтраційним завантаженням, який утримується решіткою, промивного бака, розподільної системи, трубопроводів для подачі вихідної води та відводу фільтрату, повітровідділювача, промивного сифона з повітряною трубкою, з'єднаного безпосередньо з повітровідділювачем, та гідравлічного затвора, у повітровідділювач вставлено змінний стержень, що змінює площу поперечного перерізу з можливістю при різних режимах фільтрування змінювати глибину розташування звуження і його перерізу. Суть корисної моделі пояснює креслення. Установка складається з корпуса фільтра 1, з плаваючим фільтраційним завантаженням 2, що утримується у притопленому стані утримуючою решіткою 3, промивного бака 4, розподільної системи 5, трубопроводів для подачі вихідної води 6 та відводу фільтрату 7, повітровідділювача 8, промивного сифона 9 з повітряною трубкою 10, гідравлічного затвора 11 та сифона спорожнення 12, стержня 13, що вставляється в повітровідділювач 8, пристрій для регулювання глибини занурення 14 стержня 13. Корисна модель працює наступним чином. Вихідна вода по трубопроводу 6 подається в повітровідділювач 8. Далі вода надходить у корпус фільтра 1 через розподільну систему 5, пройшовши плаваюче фільтраційне завантаження 2, утримуючу решітку 3, промивний бак 4 та по трубопроводу 7 відводиться споживачу. У міру зростання втрат напору у плаваючому фільтраційному завантаженні 2 рівень води у висхідній гілці промивного сифона 9 починає зростати, пропорційно зростанню рівня води повітровідділювачі 8, по досягненні певної відмітки рівень води у повітровідділювачі за рахунок стержня 13 для звуження потоку почне зростати швидше за рахунок зміни площі поперечного перерізу та місця розташування цього звуження. В той же час, вода почнеперетікати через гребінь промивного сифона 9 набагато інтенсивніше, заповнюючи гідравлічний затвор 10, рівень води відносно витрати в гідрозатворі буде рости швидше за рахунок зменшення поперечного перерізу по висоті гідрозатвора, коли рівень води в гідрозатворі буде вище рівня згину сифона спорожнення 12, відбудеться миттєве його спорожнення. При подальшому зростанні втрат напору у фільтраційному завантажені 2, витрати води, що надходять на корпус фільтра 1, будуть дедалі зменшуватися, а ті, що переливаються через гребені сифонів 9 і 12, за рахунок інтенсивного підвищення рівня води в повітровідділювачі 8, швидко зростатимуть, що забезпечить включення промивного сифона 9 набагато швидше, і як наслідок, зменшення витрати на власні потреби. Після включення промивного сифона 9 відбувається зворотна промивка плаваючого фільтраційного завантаження 2 об'ємом проясненої води, що знаходиться в промивному баку 4 корпуса фільтра 1, відведення промивних вод з конусного гідрозатвора здійснюється сифоном спорожнення 12. При пониженні рівня води в промивному баку 4 до нижнього кінця повітряної трубки 11 відбувається зрив 1 UA 112607 U 5 вакууму в промивному сифоні 9 та його зарядка. Після цього установка автоматично переключається з режиму промивки в робочий (фільтраційний) режим. Залишки води з низхідної гілки промивного сифона 9 збігають в конусний гідравлічний затвор 11. На основі проведених дослідів спостерігалось більш стабільна робота гідроавтоматичної установки і значно зменшилася витрата води на власні потреби установки в порівнянні з відомими. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Гідроавтоматична установка підготовки води фільтруванням зі змінною площею поперечного перерізу повітровідділювача, що містить корпус фільтра, завантажений плаваючим фільтраційним завантаженням, який утримують решіткою, промивний бак, розподільну систему, трубопроводи для подачі вихідної води та відводу фільтрату, повітровідділювач, промивний сифон з повітряною трубкою, з'єднаний безпосередньо з повітровідділювачем, та гідравлічний затвор, яка відрізняється тим, що у повітровідділювач вставлено змінний стержень, що змінює площу поперечного перерізу з можливістю при різних режимах фільтрування змінювати глибину розташування звуження і його перерізу. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
