Пристрій для вивантаження куль з барабанного млина

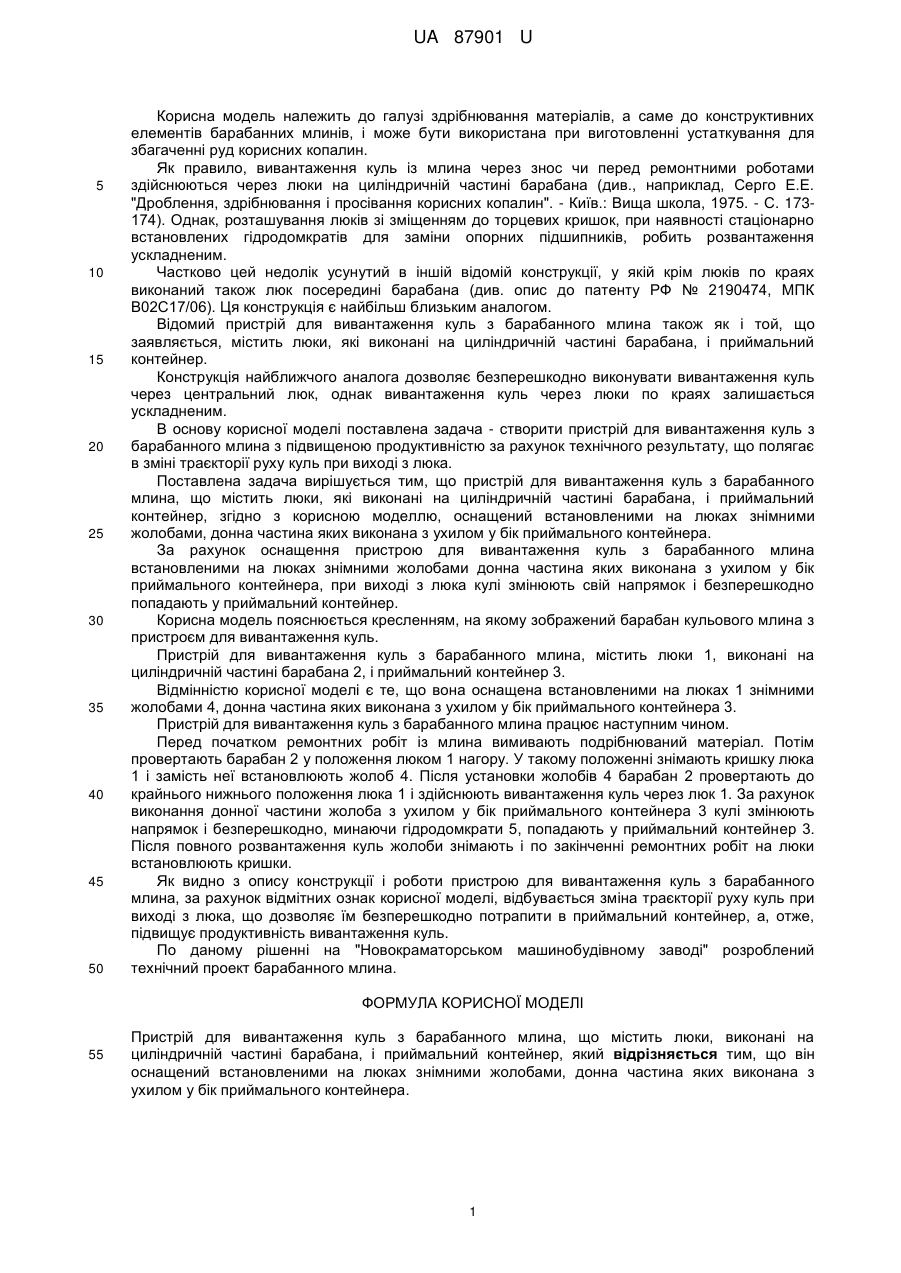

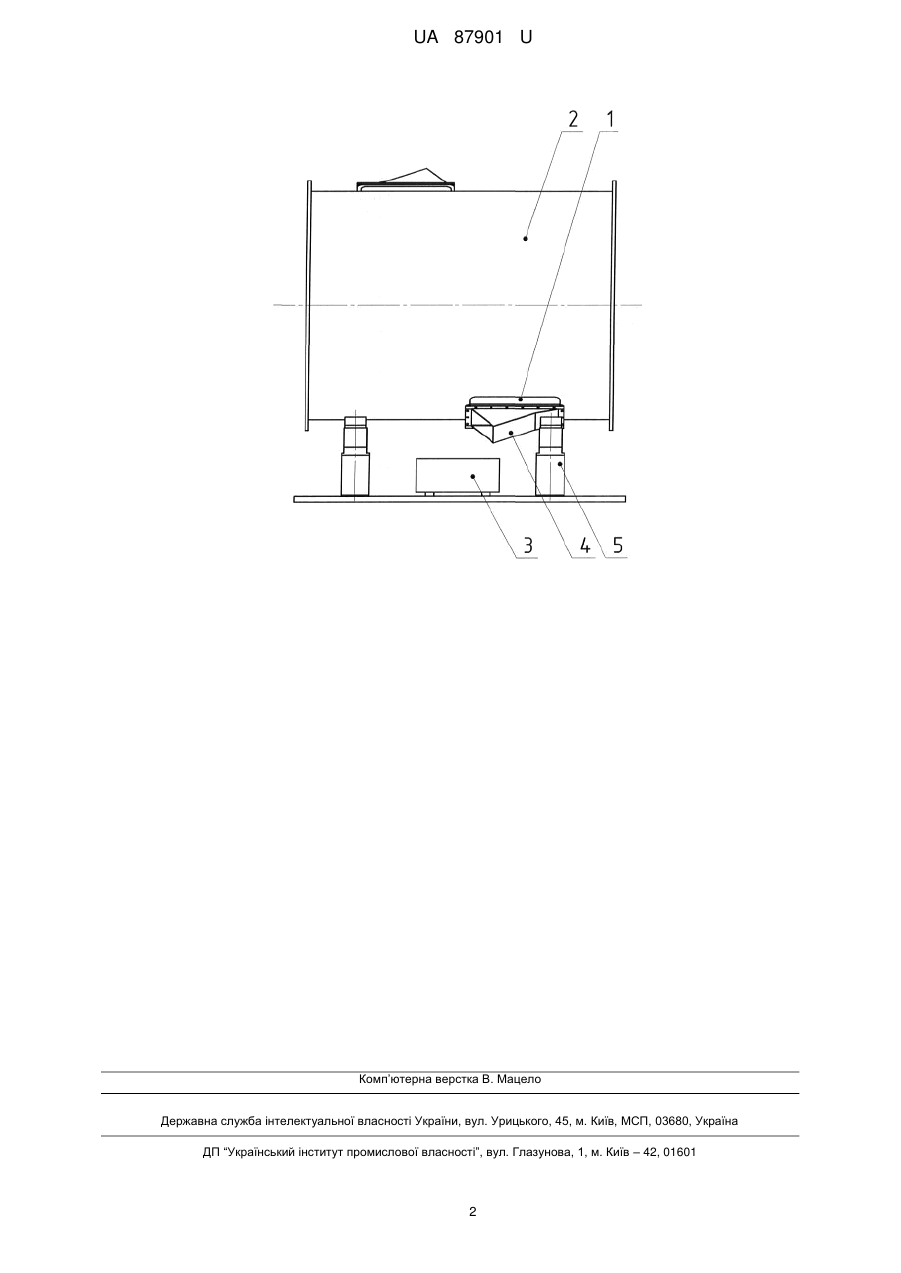

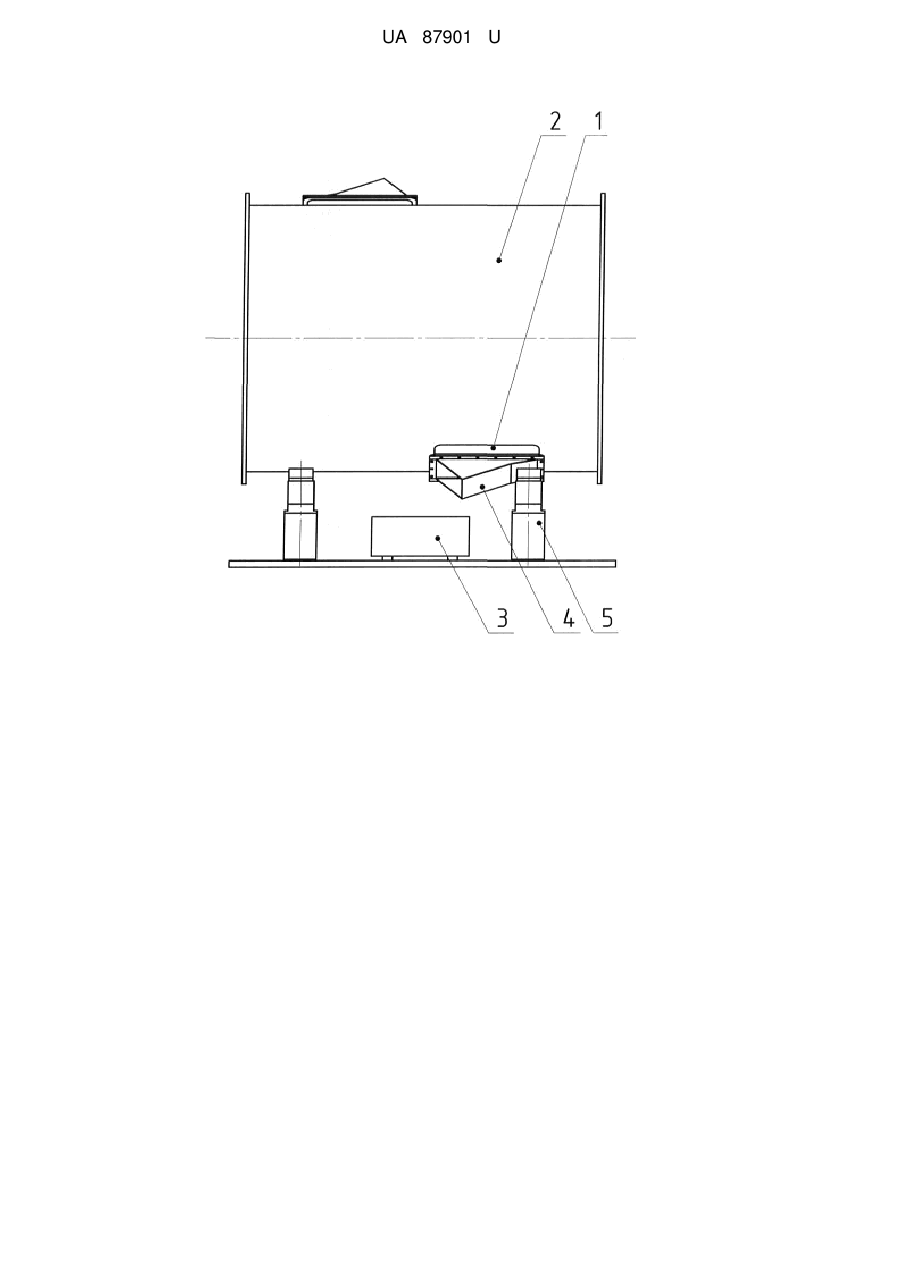

Реферат: Пристрій для вивантаження куль з барабанного млина містить люки, що виконані на циліндричній частині барабана, і приймальний контейнер. Пристрій оснащений встановленими на люках знімними жолобами, донна частина яких виконана з ухилом у бік приймального контейнера. UA 87901 U (54) ПРИСТРІЙ ДЛЯ ВИВАНТАЖЕННЯ КУЛЬ З БАРАБАННОГО МЛИНА UA 87901 U UA 87901 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів, і може бути використана при виготовленні устаткування для збагаченні руд корисних копалин. Як правило, вивантаження куль із млина через знос чи перед ремонтними роботами здійснюються через люки на циліндричній частині барабана (див., наприклад, Серго Е.Е. "Дроблення, здрібнювання і просівання корисних копалин". - Київ.: Вища школа, 1975. - С. 173174). Однак, розташування люків зі зміщенням до торцевих кришок, при наявності стаціонарно встановлених гідродомкратів для заміни опорних підшипників, робить розвантаження ускладненим. Частково цей недолік усунутий в іншій відомій конструкції, у якій крім люків по краях виконаний також люк посередині барабана (див. опис до патенту РФ № 2190474, МПК В02С17/06). Ця конструкція є найбільш близьким аналогом. Відомий пристрій для вивантаження куль з барабанного млина також як і той, що заявляється, містить люки, які виконані на циліндричній частині барабана, і приймальний контейнер. Конструкція найближчого аналога дозволяє безперешкодно виконувати вивантаження куль через центральний люк, однак вивантаження куль через люки по краях залишається ускладненим. В основу корисної моделі поставлена задача - створити пристрій для вивантаження куль з барабанного млина з підвищеною продуктивністю за рахунок технічного результату, що полягає в зміні траєкторії руху куль при виході з люка. Поставлена задача вирішується тим, що пристрій для вивантаження куль з барабанного млина, що містить люки, які виконані на циліндричній частині барабана, і приймальний контейнер, згідно з корисною моделлю, оснащений встановленими на люках знімними жолобами, донна частина яких виконана з ухилом у бік приймального контейнера. За рахунок оснащення пристрою для вивантаження куль з барабанного млина встановленими на люках знімними жолобами донна частина яких виконана з ухилом у бік приймального контейнера, при виході з люка кулі змінюють свій напрямок і безперешкодно попадають у приймальний контейнер. Корисна модель пояснюється кресленням, на якому зображений барабан кульового млина з пристроєм для вивантаження куль. Пристрій для вивантаження куль з барабанного млина, містить люки 1, виконані на циліндричній частині барабана 2, і приймальний контейнер 3. Відмінністю корисної моделі є те, що вона оснащена встановленими на люках 1 знімними жолобами 4, донна частина яких виконана з ухилом у бік приймального контейнера 3. Пристрій для вивантаження куль з барабанного млина працює наступним чином. Перед початком ремонтних робіт із млина вимивають подрібнюваний матеріал. Потім провертають барабан 2 у положення люком 1 нагору. У такому положенні знімають кришку люка 1 і замість неї встановлюють жолоб 4. Після установки жолобів 4 барабан 2 провертають до крайнього нижнього положення люка 1 і здійснюють вивантаження куль через люк 1. За рахунок виконання донної частини жолоба з ухилом у бік приймального контейнера 3 кулі змінюють напрямок і безперешкодно, минаючи гідродомкрати 5, попадають у приймальний контейнер 3. Після повного розвантаження куль жолоби знімають і по закінченні ремонтних робіт на люки встановлюють кришки. Як видно з опису конструкції і роботи пристрою для вивантаження куль з барабанного млина, за рахунок відмітних ознак корисної моделі, відбувається зміна траєкторії руху куль при виході з люка, що дозволяє їм безперешкодно потрапити в приймальний контейнер, а, отже, підвищує продуктивність вивантаження куль. По даному рішенні на "Новокраматорськом машинобудівному заводі" розроблений технічний проект барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для вивантаження куль з барабанного млина, що містить люки, виконані на циліндричній частині барабана, і приймальний контейнер, який відрізняється тим, що він оснащений встановленими на люках знімними жолобами, донна частина яких виконана з ухилом у бік приймального контейнера. 1 UA 87901 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
