Універсальна мотика із дротяним робочим органом

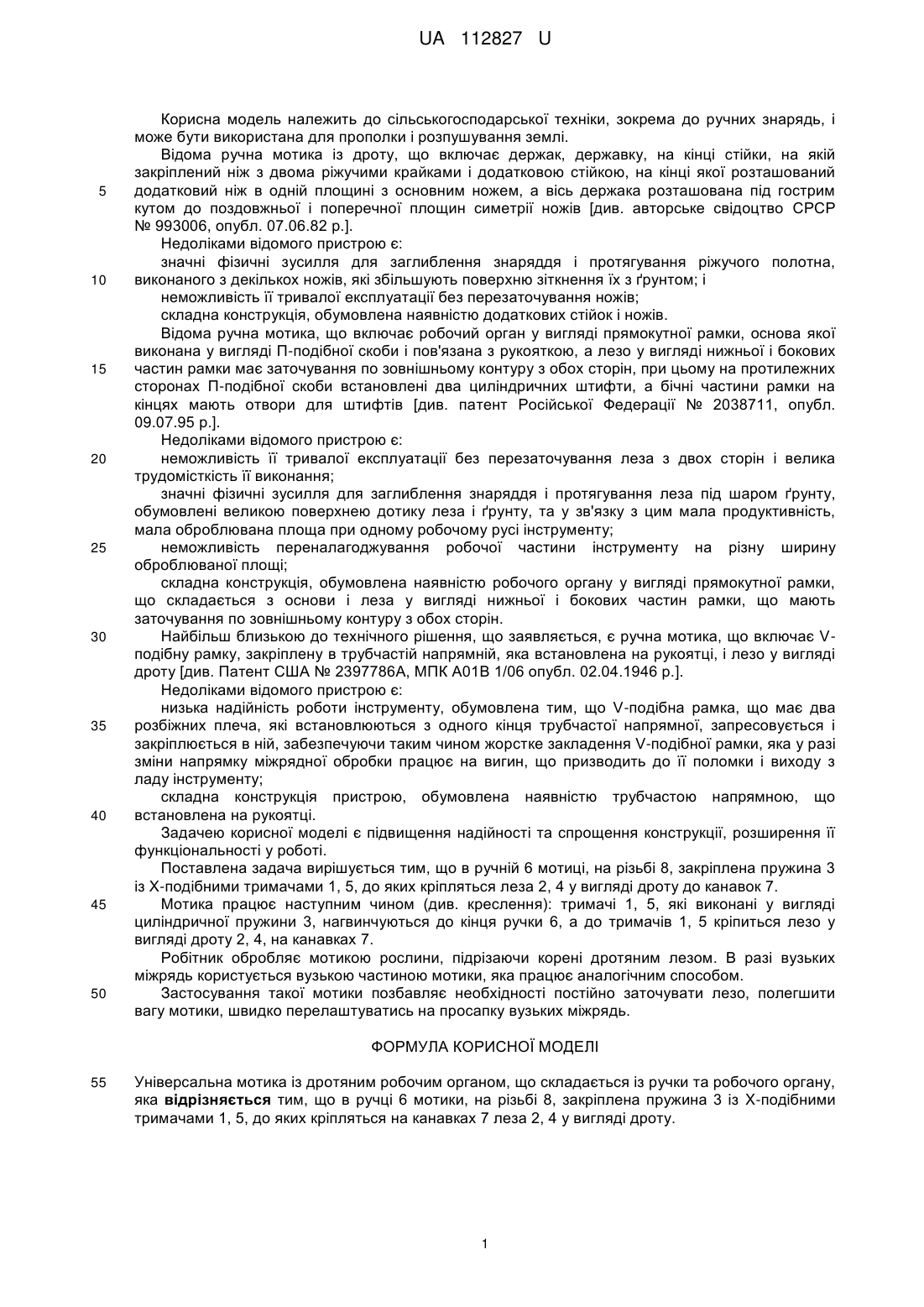

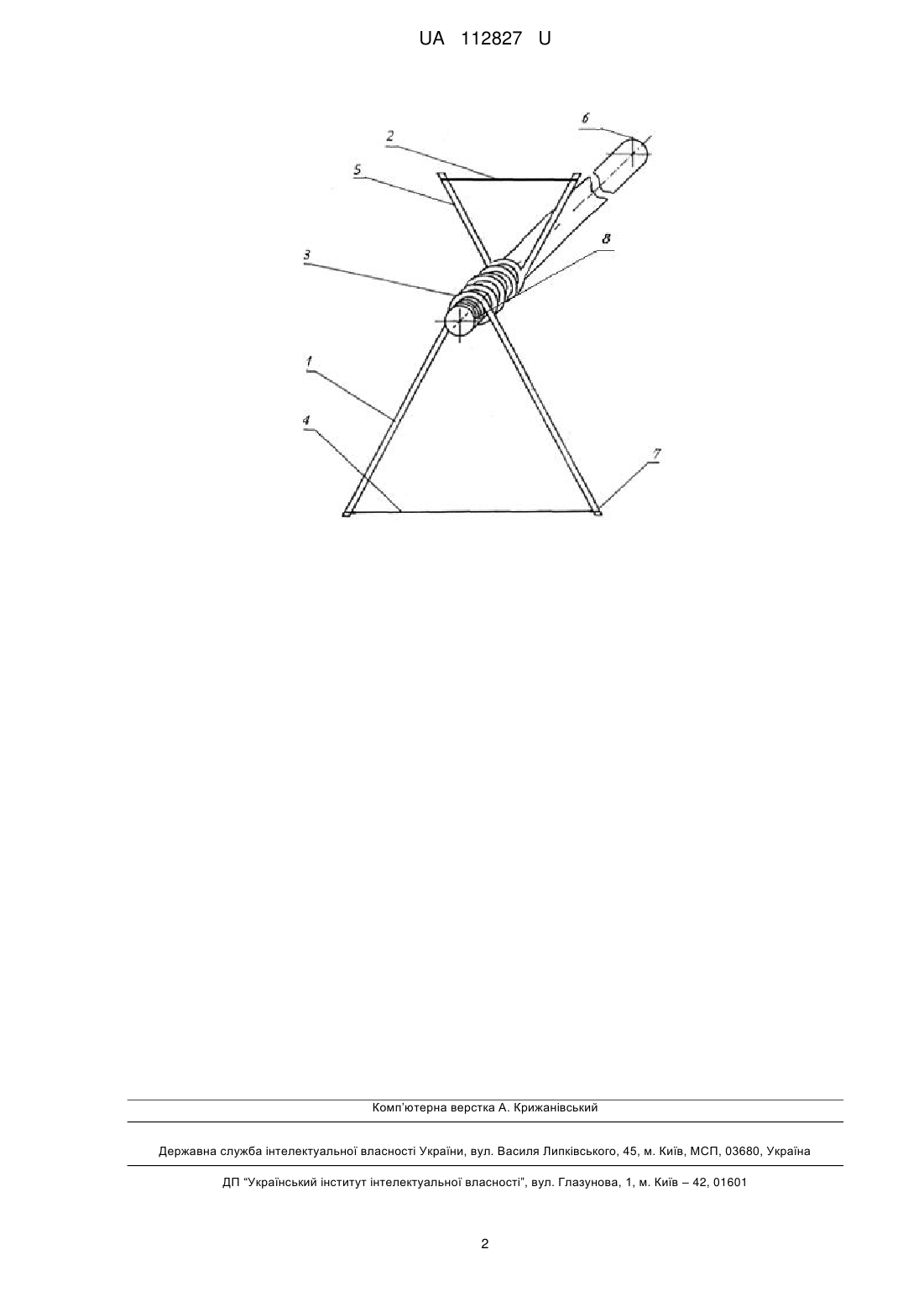

Реферат: Універсальна мотика із дротяним робочим органом складається із ручки та робочого органу. В ручці мотики, на різьбі, закріплена пружина із X-подібними тримачами, до яких кріпляться на канавках леза у вигляді дроту. UA 112827 U (54) УНІВЕРСАЛЬНА МОТИКА ІЗ ДРОТЯНИМ РОБОЧИМ ОРГАНОМ UA 112827 U UA 112827 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарської техніки, зокрема до ручних знарядь, і може бути використана для прополки і розпушування землі. Відома ручна мотика із дроту, що включає держак, державку, на кінці стійки, на якій закріплений ніж з двома ріжучими крайками і додатковою стійкою, на кінці якої розташований додатковий ніж в одній площині з основним ножем, а вісь держака розташована під гострим кутом до поздовжньої і поперечної площин симетрії ножів [див. авторське свідоцтво СРСР № 993006, опубл. 07.06.82 р.]. Недоліками відомого пристрою є: значні фізичні зусилля для заглиблення знаряддя і протягування ріжучого полотна, виконаного з декількох ножів, які збільшують поверхню зіткнення їх з ґрунтом; і неможливість її тривалої експлуатації без перезаточування ножів; складна конструкція, обумовлена наявністю додаткових стійок і ножів. Відома ручна мотика, що включає робочий орган у вигляді прямокутної рамки, основа якої виконана у вигляді П-подібної скоби і пов'язана з рукояткою, а лезо у вигляді нижньої і бокових частин рамки має заточування по зовнішньому контуру з обох сторін, при цьому на протилежних сторонах П-подібної скоби встановлені два циліндричних штифти, а бічні частини рамки на кінцях мають отвори для штифтів [див. патент Російської Федерації № 2038711, опубл. 09.07.95 р.]. Недоліками відомого пристрою є: неможливість її тривалої експлуатації без перезаточування леза з двох сторін і велика трудомісткість її виконання; значні фізичні зусилля для заглиблення знаряддя і протягування леза під шаром ґрунту, обумовлені великою поверхнею дотику леза і ґрунту, та у зв'язку з цим мала продуктивність, мала оброблювана площа при одному робочому русі інструменту; неможливість переналагоджування робочої частини інструменту на різну ширину оброблюваної площі; складна конструкція, обумовлена наявністю робочого органу у вигляді прямокутної рамки, що складається з основи і леза у вигляді нижньої і бокових частин рамки, що мають заточування по зовнішньому контуру з обох сторін. Найбільш близькою до технічного рішення, що заявляється, є ручна мотика, що включає Vподібну рамку, закріплену в трубчастій напрямній, яка встановлена на рукоятці, і лезо у вигляді дроту [див. Патент США № 2397786А, МПК А01В 1/06 опубл. 02.04.1946 р.]. Недоліками відомого пристрою є: низька надійність роботи інструменту, обумовлена тим, що V-подібна рамка, що має два розбіжних плеча, які встановлюються з одного кінця трубчастої напрямної, запресовується і закріплюється в ній, забезпечуючи таким чином жорстке закладення V-подібної рамки, яка у разі зміни напрямку міжрядної обробки працює на вигин, що призводить до її поломки і виходу з ладу інструменту; складна конструкція пристрою, обумовлена наявністю трубчастою напрямною, що встановлена на рукоятці. Задачею корисної моделі є підвищення надійності та спрощення конструкції, розширення її функціональності у роботі. Поставлена задача вирішується тим, що в ручній 6 мотиці, на різьбі 8, закріплена пружина 3 із X-подібними тримачами 1, 5, до яких кріпляться леза 2, 4 у вигляді дроту до канавок 7. Мотика працює наступним чином (див. креслення): тримачі 1, 5, які виконані у вигляді циліндричної пружини 3, нагвинчуються до кінця ручки 6, а до тримачів 1, 5 кріпиться лезо у вигляді дроту 2, 4, на канавках 7. Робітник обробляє мотикою рослини, підрізаючи корені дротяним лезом. В разі вузьких міжрядь користується вузькою частиною мотики, яка працює аналогічним способом. Застосування такої мотики позбавляє необхідності постійно заточувати лезо, полегшити вагу мотики, швидко перелаштуватись на просапку вузьких міжрядь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Універсальна мотика із дротяним робочим органом, що складається із ручки та робочого органу, яка відрізняється тим, що в ручці 6 мотики, на різьбі 8, закріплена пружина 3 із X-подібними тримачами 1, 5, до яких кріпляться на канавках 7 леза 2, 4 у вигляді дроту. 1 UA 112827 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
