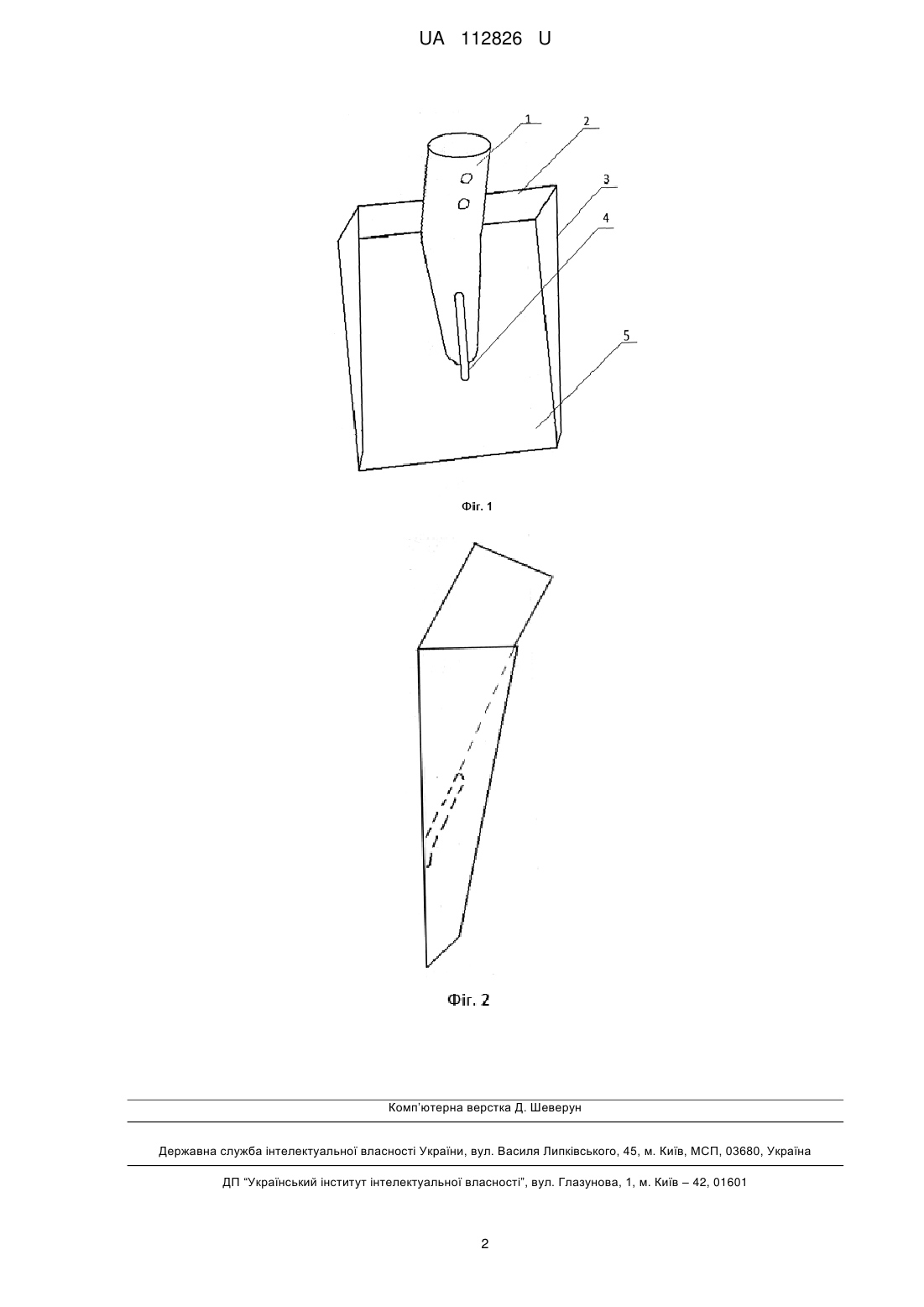

Лопата з ріжучими кромками для копання квадратних ям

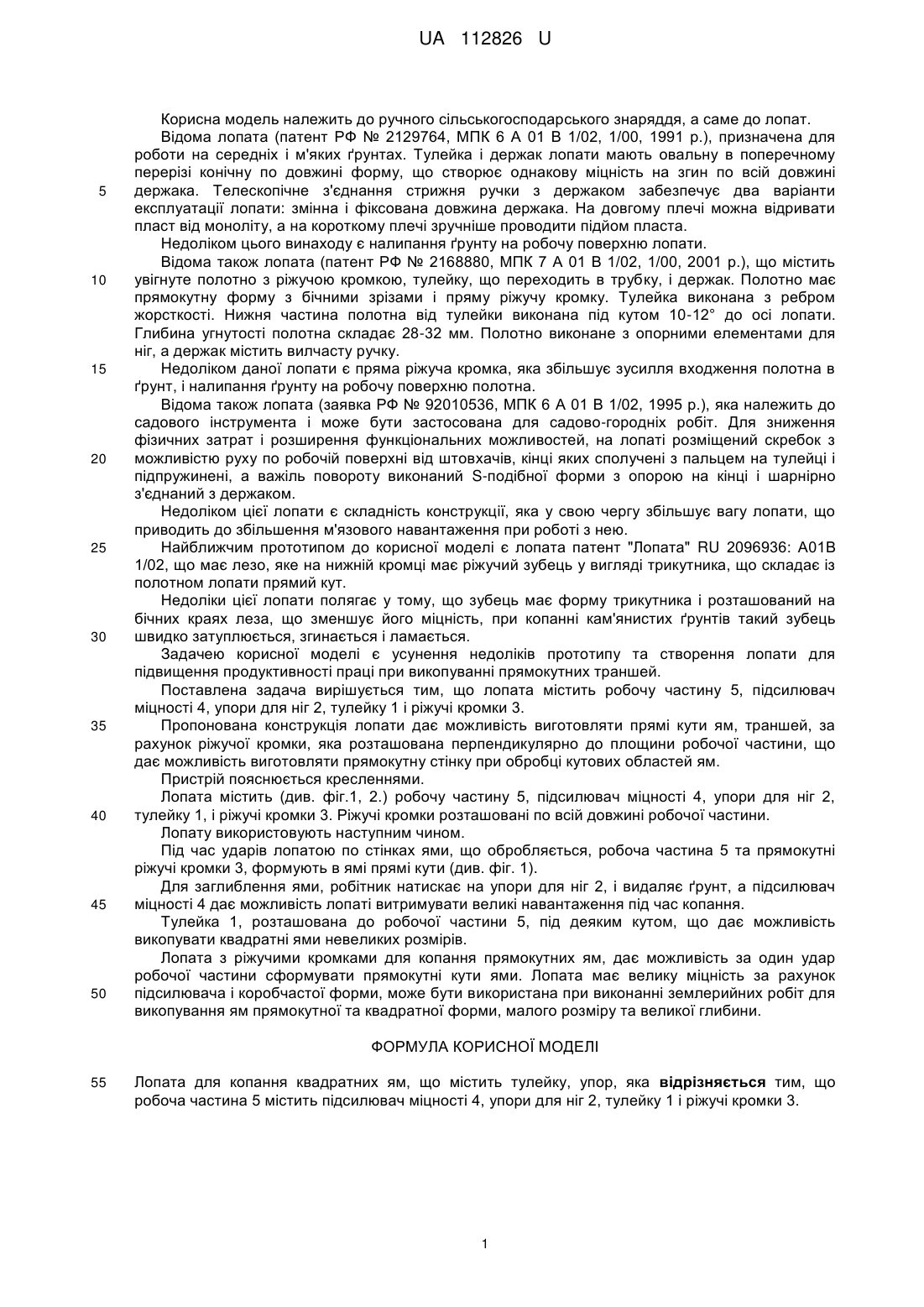

Реферат: Лопата для копання квадратних ям має робочу частину 5, яка містить підсилювач міцності 4, упори для ніг 2, тулейку 1 і ріжучі кромки 3. UA 112826 U (54) ЛОПАТА З РІЖУЧИМИ КРОМКАМИ ДЛЯ КОПАННЯ КВАДРАТНИХ ЯМ UA 112826 U UA 112826 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до ручного сільськогосподарського знаряддя, а саме до лопат. Відома лопата (патент РФ № 2129764, МПК 6 А 01 В 1/02, 1/00, 1991 р.), призначена для роботи на середніх і м'яких ґрунтах. Тулейка і держак лопати мають овальну в поперечному перерізі конічну по довжині форму, що створює однакову міцність на згин по всій довжині держака. Телескопічне з'єднання стрижня ручки з держаком забезпечує два варіанти експлуатації лопати: змінна і фіксована довжина держака. На довгому плечі можна відривати пласт від моноліту, а на короткому плечі зручніше проводити підйом пласта. Недоліком цього винаходу є налипання ґрунту на робочу поверхню лопати. Відома також лопата (патент РФ № 2168880, МПК 7 А 01 В 1/02, 1/00, 2001 р.), що містить увігнуте полотно з ріжучою кромкою, тулейку, що переходить в трубку, і держак. Полотно має прямокутну форму з бічними зрізами і пряму ріжучу кромку. Тулейка виконана з ребром жорсткості. Нижня частина полотна від тулейки виконана під кутом 10-12° до осі лопати. Глибина угнутості полотна складає 28-32 мм. Полотно виконане з опорними елементами для ніг, а держак містить вилчасту ручку. Недоліком даної лопати є пряма ріжуча кромка, яка збільшує зусилля входження полотна в ґрунт, і налипання ґрунту на робочу поверхню полотна. Відома також лопата (заявка РФ № 92010536, МПК 6 А 01 В 1/02, 1995 р.), яка належить до садового інструмента і може бути застосована для садово-городніх робіт. Для зниження фізичних затрат і розширення функціональних можливостей, на лопаті розміщений скребок з можливістю руху по робочій поверхні від штовхачів, кінці яких сполучені з пальцем на тулейці і підпружинені, а важіль повороту виконаний S-подібної форми з опорою на кінці і шарнірно з'єднаний з держаком. Недоліком цієї лопати є складність конструкції, яка у свою чергу збільшує вагу лопати, що приводить до збільшення м'язового навантаження при роботі з нею. Найближчим прототипом до корисної моделі є лопата патент "Лопата" RU 2096936: А01В 1/02, що має лезо, яке на нижній кромці має ріжучий зубець у вигляді трикутника, що складає із полотном лопати прямий кут. Недоліки цієї лопати полягає у тому, що зубець має форму трикутника і розташований на бічних краях леза, що зменшує його міцність, при копанні кам'янистих ґрунтів такий зубець швидко затуплюється, згинається і ламається. Задачею корисної моделі є усунення недоліків прототипу та створення лопати для підвищення продуктивності праці при викопуванні прямокутних траншей. Поставлена задача вирішується тим, що лопата містить робочу частину 5, підсилювач міцності 4, упори для ніг 2, тулейку 1 і ріжучі кромки 3. Пропонована конструкція лопати дає можливість виготовляти прямі кути ям, траншей, за рахунок ріжучої кромки, яка розташована перпендикулярно до площини робочої частини, що дає можливість виготовляти прямокутну стінку при обробці кутових областей ям. Пристрій пояснюється кресленнями. Лопата містить (див. фіг.1, 2.) робочу частину 5, підсилювач міцності 4, упори для ніг 2, тулейку 1, і ріжучі кромки 3. Ріжучі кромки розташовані по всій довжині робочої частини. Лопату використовують наступним чином. Під час ударів лопатою по стінках ями, що обробляється, робоча частина 5 та прямокутні ріжучі кромки 3, формують в ямі прямі кути (див. фіг. 1). Для заглиблення ями, робітник натискає на упори для ніг 2, і видаляє ґрунт, а підсилювач міцності 4 дає можливість лопаті витримувати великі навантаження під час копання. Тулейка 1, розташована до робочої частини 5, під деяким кутом, що дає можливість викопувати квадратні ями невеликих розмірів. Лопата з ріжучими кромками для копання прямокутних ям, дає можливість за один удар робочої частини сформувати прямокутні кути ями. Лопата має велику міцність за рахунок підсилювача і коробчастої форми, може бути використана при виконанні землерийних робіт для викопування ям прямокутної та квадратної форми, малого розміру та великої глибини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Лопата для копання квадратних ям, що містить тулейку, упор, яка відрізняється тим, що робоча частина 5 містить підсилювач міцності 4, упори для ніг 2, тулейку 1 і ріжучі кромки 3. 1 UA 112826 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
