Плоскоріз-картоплекопач з активним робочим органом

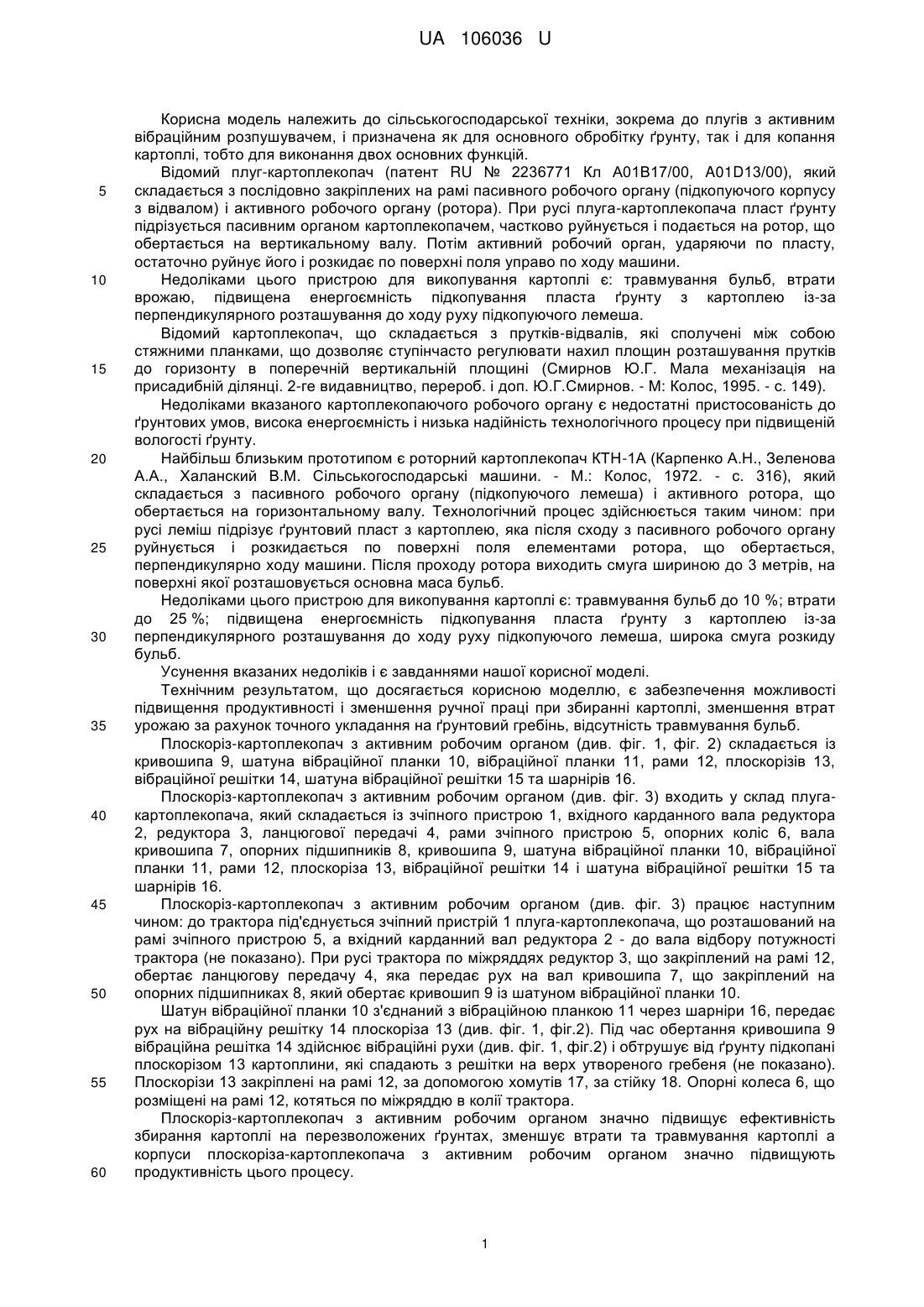

Реферат: Плоскоріз-картоплекопач з активним робочим органом містить раму, плоскорізну лапу, кривошип, шатун вібраційної планки, вібраційну планку, плоскоріз, вібраційну решітку, шатун вібраційної решітки та шарніри. UA 106036 U (12) UA 106036 U UA 106036 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарської техніки, зокрема до плугів з активним вібраційним розпушувачем, і призначена як для основного обробітку ґрунту, так і для копання картоплі, тобто для виконання двох основних функцій. Відомий плуг-картоплекопач (патент RU № 2236771 Кл А01В17/00, A01D13/00), який складається з послідовно закріплених на рамі пасивного робочого органу (підкопуючого корпусу з відвалом) і активного робочого органу (ротора). При русі плуга-картоплекопача пласт ґрунту підрізується пасивним органом картоплекопачем, частково руйнується і подається на ротор, що обертається на вертикальному валу. Потім активний робочий орган, ударяючи по пласту, остаточно руйнує його і розкидає по поверхні поля управо по ходу машини. Недоліками цього пристрою для викопування картоплі є: травмування бульб, втрати врожаю, підвищена енергоємність підкопування пласта ґрунту з картоплею із-за перпендикулярного розташування до ходу руху підкопуючого лемеша. Відомий картоплекопач, що складається з прутків-відвалів, які сполучені між собою стяжними планками, що дозволяє ступінчасто регулювати нахил площин розташування прутків до горизонту в поперечній вертикальній площині (Смирнов Ю.Г. Мала механізація на присадибній ділянці. 2-ге видавництво, перероб. і доп. Ю.Г.Смирнов. - М: Колос, 1995. - с. 149). Недоліками вказаного картоплекопаючого робочого органу є недостатні пристосованість до ґрунтових умов, висока енергоємність і низька надійність технологічного процесу при підвищеній вологості ґрунту. Найбільш близьким прототипом є роторний картоплекопач КТН-1А (Карпенко А.Н., Зеленова А.А., Халанский В.М. Сільськогосподарські машини. - Μ.: Колос, 1972. - с. 316), який складається з пасивного робочого органу (підкопуючого лемеша) і активного ротора, що обертається на горизонтальному валу. Технологічний процес здійснюється таким чином: при русі леміш підрізує ґрунтовий пласт з картоплею, яка після сходу з пасивного робочого органу руйнується і розкидається по поверхні поля елементами ротора, що обертається, перпендикулярно ходу машини. Після проходу ротора виходить смуга шириною до 3 метрів, на поверхні якої розташовується основна маса бульб. Недоліками цього пристрою для викопування картоплі є: травмування бульб до 10 %; втрати до 25 %; підвищена енергоємність підкопування пласта ґрунту з картоплею із-за перпендикулярного розташування до ходу руху підкопуючого лемеша, широка смуга розкиду бульб. Усунення вказаних недоліків і є завданнями нашої корисної моделі. Технічним результатом, що досягається корисною моделлю, є забезпечення можливості підвищення продуктивності і зменшення ручної праці при збиранні картоплі, зменшення втрат урожаю за рахунок точного укладання на ґрунтовий гребінь, відсутність травмування бульб. Плоскоріз-картоплекопач з активним робочим органом (див. фіг. 1, фіг. 2) складається із кривошипа 9, шатуна вібраційної планки 10, вібраційної планки 11, рами 12, плоскорізів 13, вібраційної решітки 14, шатуна вібраційної решітки 15 та шарнірів 16. Плоскоріз-картоплекопач з активним робочим органом (див. фіг. 3) входить у склад плугакартоплекопача, який складається із зчіпного пристрою 1, вхідного карданного вала редуктора 2, редуктора 3, ланцюгової передачі 4, рами зчіпного пристрою 5, опорних коліс 6, вала кривошипа 7, опорних підшипників 8, кривошипа 9, шатуна вібраційної планки 10, вібраційної планки 11, рами 12, плоскоріза 13, вібраційної решітки 14 і шатуна вібраційної решітки 15 та шарнірів 16. Плоскоріз-картоплекопач з активним робочим органом (див. фіг. 3) працює наступним чином: до трактора під'єднується зчіпний пристрій 1 плуга-картоплекопача, що розташований на рамі зчіпного пристрою 5, а вхідний карданний вал редуктора 2 - до вала відбору потужності трактора (не показано). При русі трактора по міжряддях редуктор 3, що закріплений на рамі 12, обертає ланцюгову передачу 4, яка передає рух на вал кривошипа 7, що закріплений на опорних підшипниках 8, який обертає кривошип 9 із шатуном вібраційної планки 10. Шатун вібраційної планки 10 з'єднаний з вібраційною планкою 11 через шарніри 16, передає рух на вібраційну решітку 14 плоскоріза 13 (див. фіг. 1, фіг.2). Під час обертання кривошипа 9 вібраційна решітка 14 здійснює вібраційні рухи (див. фіг. 1, фіг.2) і обтрушує від ґрунту підкопані плоскорізом 13 картоплини, які спадають з решітки на верх утвореного гребеня (не показано). Плоскорізи 13 закріплені на рамі 12, за допомогою хомутів 17, за стійку 18. Опорні колеса 6, що розміщені на рамі 12, котяться по міжряддю в колії трактора. Плоскоріз-картоплекопач з активним робочим органом значно підвищує ефективність збирання картоплі на перезволожених ґрунтах, зменшує втрати та травмування картоплі а корпуси плоскоріза-картоплекопача з активним робочим органом значно підвищують продуктивність цього процесу. 1 UA 106036 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Плоскоріз-картоплекопач з активним робочим органом, що містить раму 12, плоскорізну лапу, який відрізняється тим, що складається із кривошипа 9, шатуна вібраційної планки 10, вібраційної планки 11, плоскоріза 13, вібраційної решітки 14, шатуна вібраційної решітки 15 та шарнірів 16. 2 UA 106036 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
