Пневмомеханічний гасник коливань тиску рідини

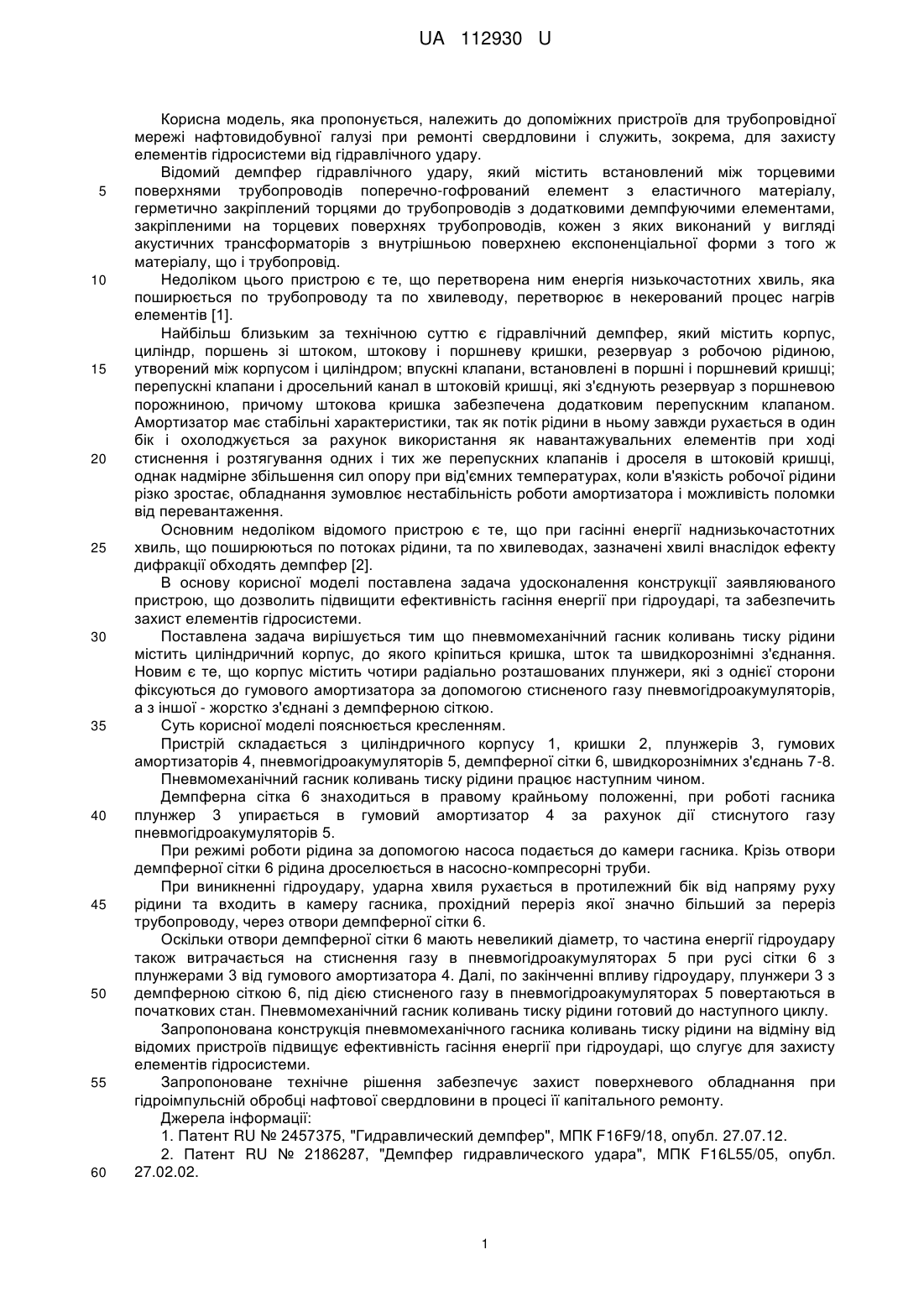

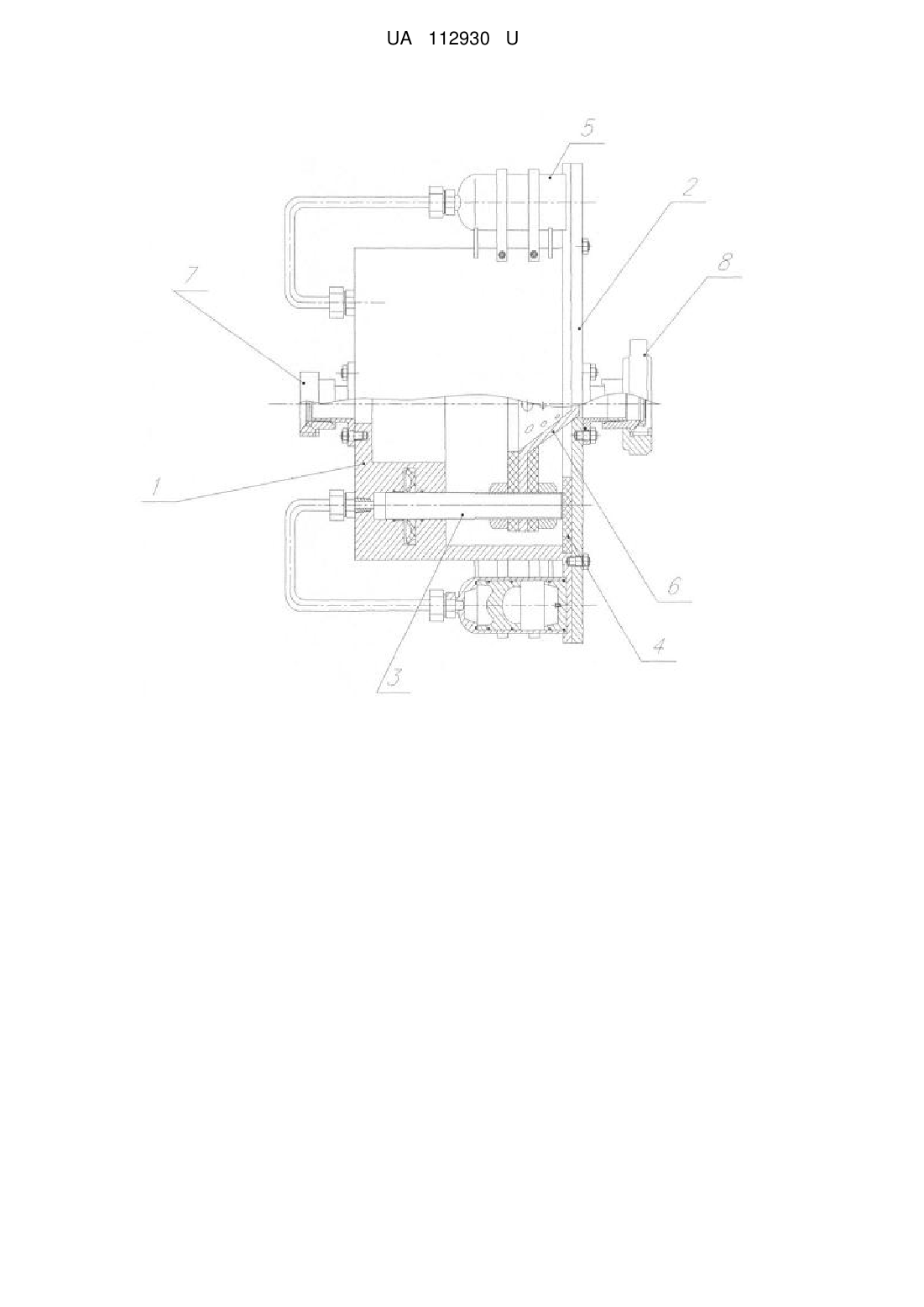

Реферат: Пневмомеханічний гасник коливань тиску рідини містить циліндричний корпус, до якого кріпиться кришка, шток та швидкорознімні з'єднання, причому корпус містить чотири радіально розташованих плунжери, які з однієї сторони фіксуються до гумового амортизатора за допомогою стисненого газу пневмогідроакумуляторів, а з іншої - жорстко з'єднані з демпферною сіткою. UA 112930 U (54) ПНЕВМОМЕХАНІЧНИЙ ГАСНИК КОЛИВАНЬ ТИСКУ РІДИНИ UA 112930 U UA 112930 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка пропонується, належить до допоміжних пристроїв для трубопровідної мережі нафтовидобувної галузі при ремонті свердловини і служить, зокрема, для захисту елементів гідросистеми від гідравлічного удару. Відомий демпфер гідравлічного удару, який містить встановлений між торцевими поверхнями трубопроводів поперечно-гофрований елемент з еластичного матеріалу, герметично закріплений торцями до трубопроводів з додатковими демпфуючими елементами, закріпленими на торцевих поверхнях трубопроводів, кожен з яких виконаний у вигляді акустичних трансформаторів з внутрішньою поверхнею експоненціальної форми з того ж матеріалу, що і трубопровід. Недоліком цього пристрою є те, що перетворена ним енергія низькочастотних хвиль, яка поширюється по трубопроводу та по хвилеводу, перетворює в некерований процес нагрів елементів [1]. Найбільш близьким за технічною суттю є гідравлічний демпфер, який містить корпус, циліндр, поршень зі штоком, штокову і поршневу кришки, резервуар з робочою рідиною, утворений між корпусом і циліндром; впускні клапани, встановлені в поршні і поршневий кришці; перепускні клапани і дросельний канал в штоковій кришці, які з'єднують резервуар з поршневою порожниною, причому штокова кришка забезпечена додатковим перепускним клапаном. Амортизатор має стабільні характеристики, так як потік рідини в ньому завжди рухається в один бік і охолоджується за рахунок використання як навантажувальних елементів при ході стиснення і розтягування одних і тих же перепускних клапанів і дроселя в штоковій кришці, однак надмірне збільшення сил опору при від'ємних температурах, коли в'язкість робочої рідини різко зростає, обладнання зумовлює нестабільність роботи амортизатора і можливість поломки від перевантаження. Основним недоліком відомого пристрою є те, що при гасінні енергії наднизькочастотних хвиль, що поширюються по потоках рідини, та по хвилеводах, зазначені хвилі внаслідок ефекту дифракції обходять демпфер [2]. В основу корисної моделі поставлена задача удосконалення конструкції заявляюваного пристрою, що дозволить підвищити ефективність гасіння енергії при гідроударі, та забезпечить захист елементів гідросистеми. Поставлена задача вирішується тим що пневмомеханічний гасник коливань тиску рідини містить циліндричний корпус, до якого кріпиться кришка, шток та швидкорознімні з'єднання. Новим є те, що корпус містить чотири радіально розташованих плунжери, які з однієї сторони фіксуються до гумового амортизатора за допомогою стисненого газу пневмогідроакумуляторів, а з іншої - жорстко з'єднані з демпферною сіткою. Суть корисної моделі пояснюється кресленням. Пристрій складається з циліндричного корпусу 1, кришки 2, плунжерів 3, гумових амортизаторів 4, пневмогідроакумуляторів 5, демпферної сітки 6, швидкорознімних з'єднань 7-8. Пневмомеханічний гасник коливань тиску рідини працює наступним чином. Демпферна сітка 6 знаходиться в правому крайньому положенні, при роботі гасника плунжер 3 упирається в гумовий амортизатор 4 за рахунок дії стиснутого газу пневмогідроакумуляторів 5. При режимі роботи рідина за допомогою насоса подається до камери гасника. Крізь отвори демпферної сітки 6 рідина дроселюється в насосно-компресорні труби. При виникненні гідроудару, ударна хвиля рухається в протилежний бік від напряму руху рідини та входить в камеру гасника, прохідний переріз якої значно більший за переріз трубопроводу, через отвори демпферної сітки 6. Оскільки отвори демпферної сітки 6 мають невеликий діаметр, то частина енергії гідроудару також витрачається на стиснення газу в пневмогідроакумуляторах 5 при русі сітки 6 з плунжерами 3 від гумового амортизатора 4. Далі, по закінченні впливу гідроудару, плунжери 3 з демпферною сіткою 6, під дією стисненого газу в пневмогідроакумуляторах 5 повертаються в початкових стан. Пневмомеханічний гасник коливань тиску рідини готовий до наступного циклу. Запропонована конструкція пневмомеханічного гасника коливань тиску рідини на відміну від відомих пристроїв підвищує ефективність гасіння енергії при гідроударі, що слугує для захисту елементів гідросистеми. Запропоноване технічне рішення забезпечує захист поверхневого обладнання при гідроімпульсній обробці нафтової свердловини в процесі її капітального ремонту. Джерела інформації: 1. Патент RU № 2457375, "Гидравлический демпфер", МПК F16F9/18, опубл. 27.07.12. 2. Патент RU № 2186287, "Демпфер гидравлического удара", МПК F16L55/05, опубл. 27.02.02. 1 UA 112930 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пневмомеханічний гасник коливань тиску рідини, що містить циліндричний корпус, до якого кріпиться кришка, шток та швидкорознімні з'єднання, який відрізняється тим, що корпус містить чотири радіально розташованих плунжери, які з однієї сторони фіксуються до гумового амортизатора за допомогою стисненого газу пневмогідроакумуляторів, а з іншої - жорстко з'єднані з демпферною сіткою. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
