Світлофор пішохідний підвищеної ефективності та надійності “балан”
Номер патенту: 112963
Опубліковано: 10.01.2017

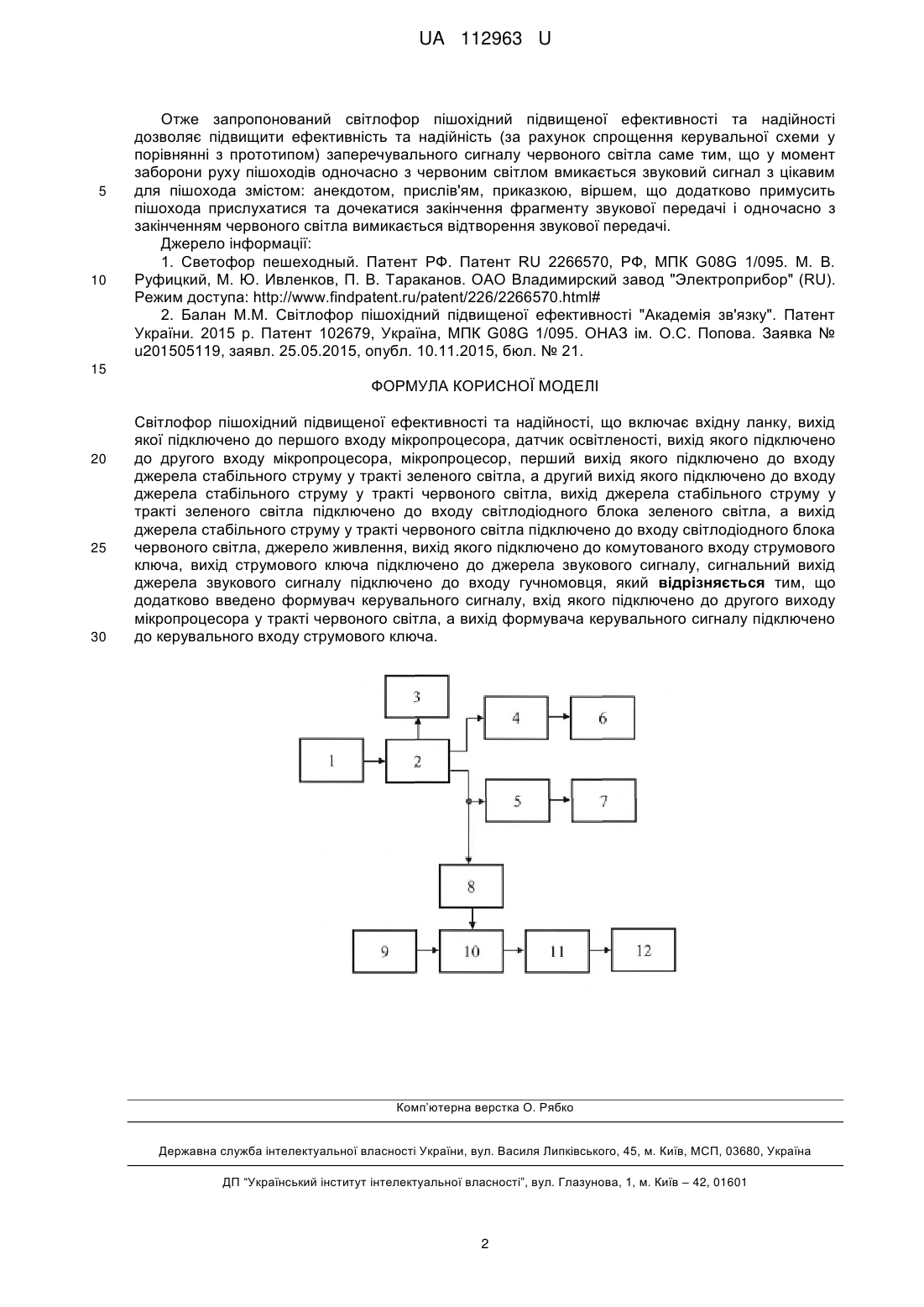

Формула / Реферат
Світлофор пішохідний підвищеної ефективності та надійності, що включає вхідну ланку, вихід якої підключено до першого входу мікропроцесора, датчик освітленості, вихід якого підключено до другого входу мікропроцесора, мікропроцесор, перший вихід якого підключено до входу джерела стабільного струму у тракті зеленого світла, а другий вихід якого підключено довходу джерела стабільного струму у тракті червоного світла, вихід джерела стабільного струму у тракті зеленого світла підключено до входу світлодіодного блока зеленого світла, а вихід джерела стабільного струму у тракті червоного світла підключено до входу світлодіодного блока червоного світла, джерело живлення, вихід якого підключено до комутованого входу струмового ключа, вихід струмового ключа підключено до джерела звукового сигналу, сигнальний вихід джерела звукового сигналу підключено до входу гучномовця, який відрізняється тим, що додатково введено формувач керувального сигналу, вхід якого підключено до другого виходу мікропроцесора у тракті червоного світла, а вихід формувача керувального сигналу підключено до керувального входу струмового ключа.

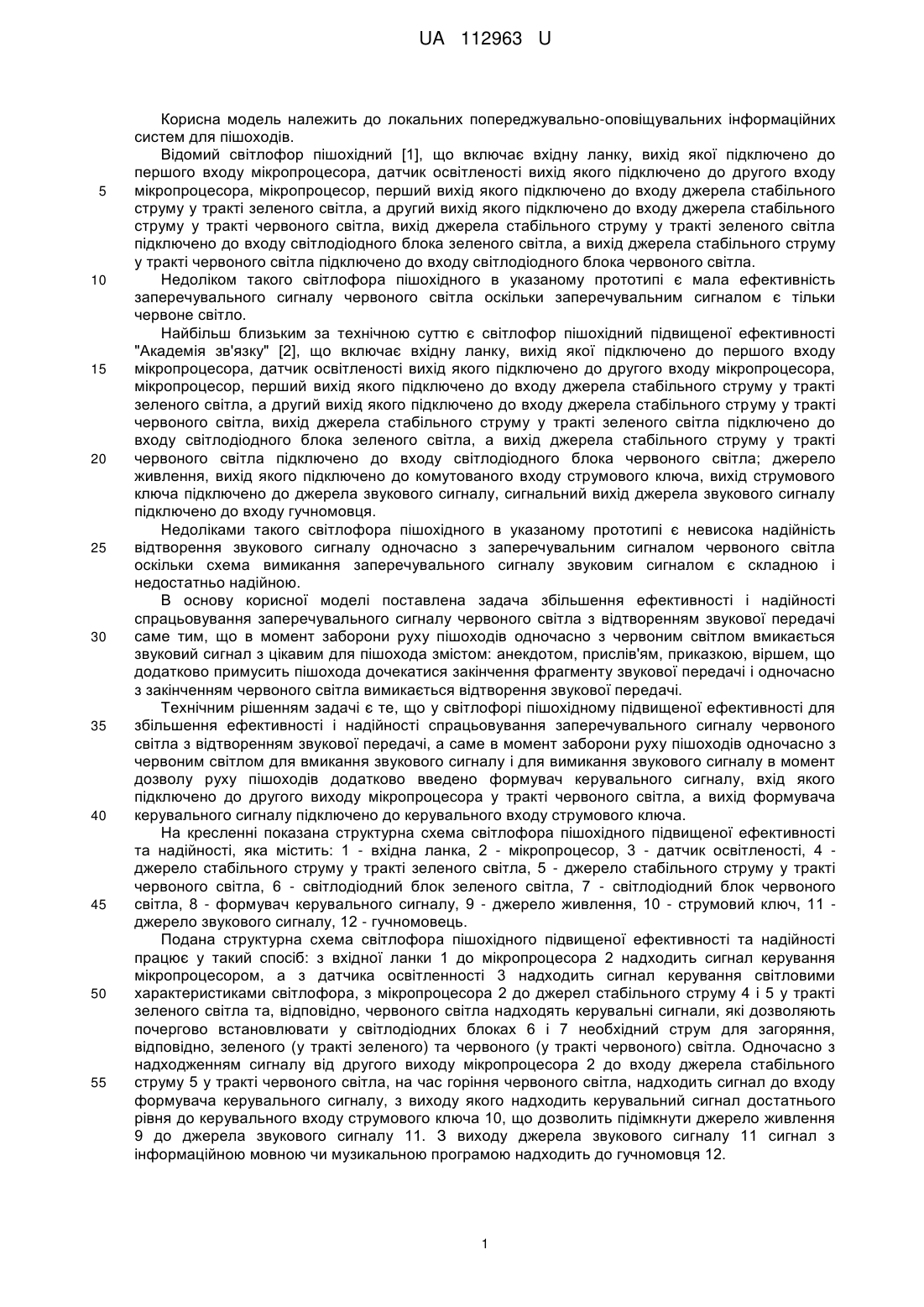

Текст
Реферат: Світлофор пішохідний підвищеної ефективності та надійності "Балан" включає вхідну ланку, вихід якої підключено до першого входу мікропроцесора, датчик освітленості, вихід якого підключено до другого входу мікропроцесора, мікропроцесор, перший вихід якого підключено до входу джерела стабільного струму у тракті зеленого світла, а другий вихід якого підключено до входу джерела стабільного струму у тракті червоного світла, вихід джерела стабільного струму у тракті зеленого світла підключено до входу світлодіодного блока зеленого світла, а вихід джерела стабільного струму у тракті червоного світла підключено до входу світлодіодного блока червоного світла, джерело живлення, вихід якого підключено до комутованого входу струмового ключа, вихід струмового ключа підключено до джерела звукового сигналу, сигнальний вихід джерела звукового сигналу підключено до входу гучномовця. Додатково введено формувач керувального сигналу, вхід якого підключено до другого виходу мікропроцесора у тракті червоного світла, а вихід формувача керувального сигналу підключено до керувального входу струмового ключа. UA 112963 U (54) СВІТЛОФОР ПІШОХІДНИЙ ПІДВИЩЕНОЇ ЕФЕКТИВНОСТІ ТА НАДІЙНОСТІ "БАЛАН" UA 112963 U UA 112963 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до локальних попереджувально-оповіщувальних інформаційних систем для пішоходів. Відомий світлофор пішохідний [1], що включає вхідну ланку, вихід якої підключено до першого входу мікропроцесора, датчик освітленості вихід якого підключено до другого входу мікропроцесора, мікропроцесор, перший вихід якого підключено до входу джерела стабільного струму у тракті зеленого світла, а другий вихід якого підключено до входу джерела стабільного струму у тракті червоного світла, вихід джерела стабільного струму у тракті зеленого світла підключено до входу світлодіодного блока зеленого світла, а вихід джерела стабільного струму у тракті червоного світла підключено до входу світлодіодного блока червоного світла. Недоліком такого світлофора пішохідного в указаному прототипі є мала ефективність заперечувального сигналу червоного світла оскільки заперечувальним сигналом є тільки червоне світло. Найбільш близьким за технічною суттю є світлофор пішохідний підвищеної ефективності "Академія зв'язку" [2], що включає вхідну ланку, вихід якої підключено до першого входу мікропроцесора, датчик освітленості вихід якого підключено до другого входу мікропроцесора, мікропроцесор, перший вихід якого підключено до входу джерела стабільного струму у тракті зеленого світла, а другий вихід якого підключено до входу джерела стабільного струму у тракті червоного світла, вихід джерела стабільного струму у тракті зеленого світла підключено до входу світлодіодного блока зеленого світла, а вихід джерела стабільного струму у тракті червоного світла підключено до входу світлодіодного блока червоного світла; джерело живлення, вихід якого підключено до комутованого входу струмового ключа, вихід струмового ключа підключено до джерела звукового сигналу, сигнальний вихід джерела звукового сигналу підключено до входу гучномовця. Недоліками такого світлофора пішохідного в указаному прототипі є невисока надійність відтворення звукового сигналу одночасно з заперечувальним сигналом червоного світла оскільки схема вимикання заперечувального сигналу звуковим сигналом є складною і недостатньо надійною. В основу корисної моделі поставлена задача збільшення ефективності і надійності спрацьовування заперечувального сигналу червоного світла з відтворенням звукової передачі саме тим, що в момент заборони руху пішоходів одночасно з червоним світлом вмикається звуковий сигнал з цікавим для пішохода змістом: анекдотом, прислів'ям, приказкою, віршем, що додатково примусить пішохода дочекатися закінчення фрагменту звукової передачі і одночасно з закінченням червоного світла вимикається відтворення звукової передачі. Технічним рішенням задачі є те, що у світлофорі пішохідному підвищеної ефективності для збільшення ефективності і надійності спрацьовування заперечувального сигналу червоного світла з відтворенням звукової передачі, а саме в момент заборони руху пішоходів одночасно з червоним світлом для вмикання звукового сигналу і для вимикання звукового сигналу в момент дозволу руху пішоходів додатково введено формувач керувального сигналу, вхід якого підключено до другого виходу мікропроцесора у тракті червоного світла, а вихід формувача керувального сигналу підключено до керувального входу струмового ключа. На кресленні показана структурна схема світлофора пішохідного підвищеної ефективності та надійності, яка містить: 1 - вхідна ланка, 2 - мікропроцесор, 3 - датчик освітленості, 4 джерело стабільного струму у тракті зеленого світла, 5 - джерело стабільного струму у тракті червоного світла, 6 - світлодіодний блок зеленого світла, 7 - світлодіодний блок червоного світла, 8 - формувач керувального сигналу, 9 - джерело живлення, 10 - струмовий ключ, 11 джерело звукового сигналу, 12 - гучномовець. Подана структурна схема світлофора пішохідного підвищеної ефективності та надійності працює у такий спосіб: з вхідної ланки 1 до мікропроцесора 2 надходить сигнал керування мікропроцесором, а з датчика освітленності 3 надходить сигнал керування світловими характеристиками світлофора, з мікропроцесора 2 до джерел стабільного струму 4 і 5 у тракті зеленого світла та, відповідно, червоного світла надходять керувальні сигнали, які дозволяють почергово встановлювати у світлодіодних блоках 6 і 7 необхідний струм для загоряння, відповідно, зеленого (у тракті зеленого) та червоного (у тракті червоного) світла. Одночасно з надходженням сигналу від другого виходу мікропроцесора 2 до входу джерела стабільного струму 5 у тракті червоного світла, на час горіння червоного світла, надходить сигнал до входу формувача керувального сигналу, з виходу якого надходить керувальний сигнал достатнього рівня до керувального входу струмового ключа 10, що дозволить підімкнути джерело живлення 9 до джерела звукового сигналу 11. З виходу джерела звукового сигналу 11 сигнал з інформаційною мовною чи музикальною програмою надходить до гучномовця 12. 1 UA 112963 U 5 10 Отже запропонований світлофор пішохідний підвищеної ефективності та надійності дозволяє підвищити ефективність та надійність (за рахунок спрощення керувальної схеми у порівнянні з прототипом) заперечувального сигналу червоного світла саме тим, що у момент заборони руху пішоходів одночасно з червоним світлом вмикається звуковий сигнал з цікавим для пішохода змістом: анекдотом, прислів'ям, приказкою, віршем, що додатково примусить пішохода прислухатися та дочекатися закінчення фрагменту звукової передачі і одночасно з закінченням червоного світла вимикається відтворення звукової передачі. Джерело інформації: 1. Светофор пешеходный. Патент РФ. Патент RU 2266570, РФ, МПК G08G 1/095. М. В. Руфицкий, М. Ю. Ивленков, П. В. Тараканов. ОАО Владимирский завод "Электроприбор" (RU). Режим доступа: http://www.findpatent.ru/patent/226/2266570.html# 2. Балан М.М. Світлофор пішохідний підвищеної ефективності "Академія зв'язку". Патент України. 2015 р. Патент 102679, Україна, МПК G08G 1/095. ОНАЗ ім. О.С. Попова. Заявка № u201505119, заявл. 25.05.2015, опубл. 10.11.2015, бюл. № 21. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Світлофор пішохідний підвищеної ефективності та надійності, що включає вхідну ланку, вихід якої підключено до першого входу мікропроцесора, датчик освітленості, вихід якого підключено до другого входу мікропроцесора, мікропроцесор, перший вихід якого підключено до входу джерела стабільного струму у тракті зеленого світла, а другий вихід якого підключено до входу джерела стабільного струму у тракті червоного світла, вихід джерела стабільного струму у тракті зеленого світла підключено до входу світлодіодного блока зеленого світла, а вихід джерела стабільного струму у тракті червоного світла підключено до входу світлодіодного блока червоного світла, джерело живлення, вихід якого підключено до комутованого входу струмового ключа, вихід струмового ключа підключено до джерела звукового сигналу, сигнальний вихід джерела звукового сигналу підключено до входу гучномовця, який відрізняється тим, що додатково введено формувач керувального сигналу, вхід якого підключено до другого виходу мікропроцесора у тракті червоного світла, а вихід формувача керувального сигналу підключено до керувального входу струмового ключа. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G08G 1/095
Мітки: ефективності, підвищеної, світлофор, надійності, балан, пішохідний
