Пішохідний світлофор-табло

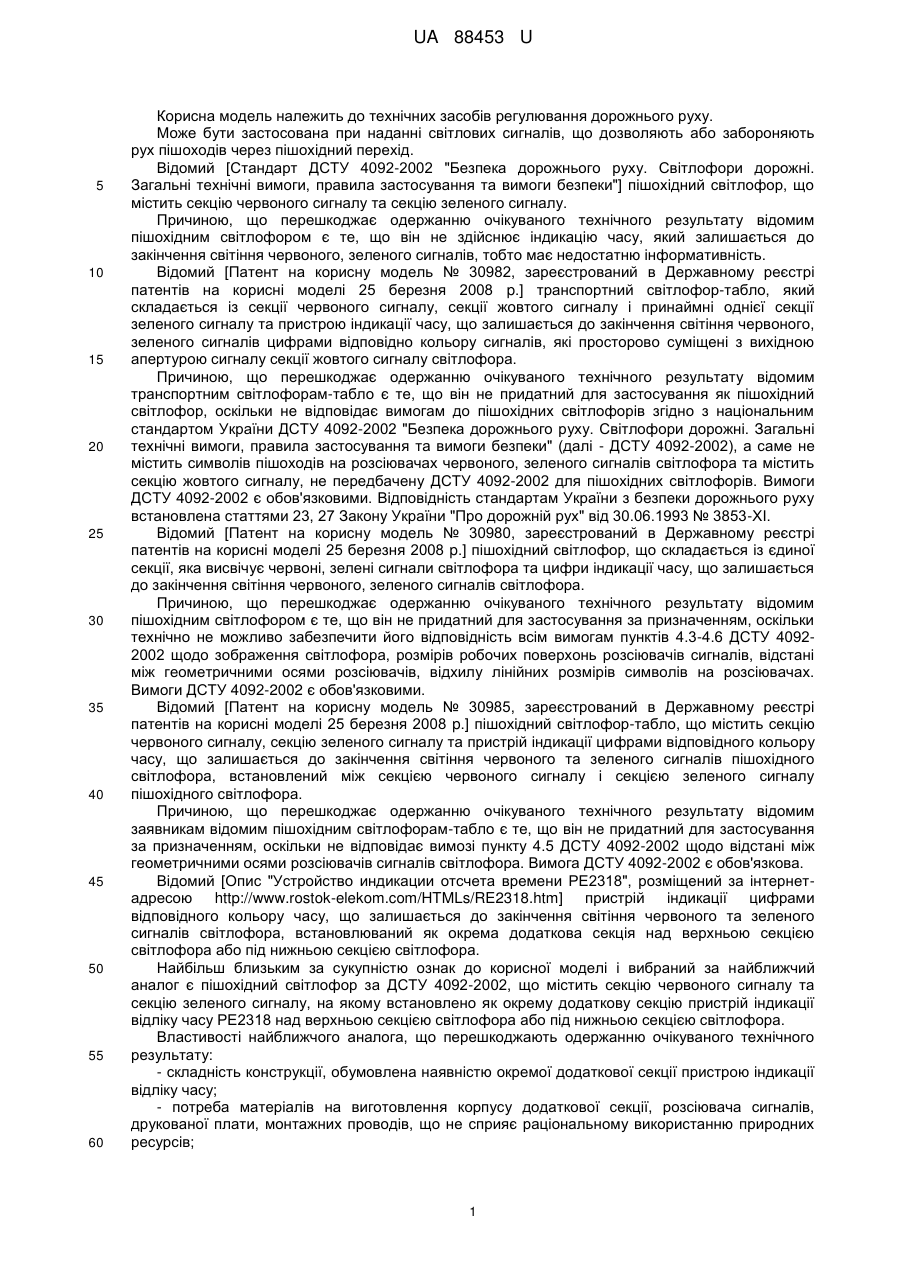

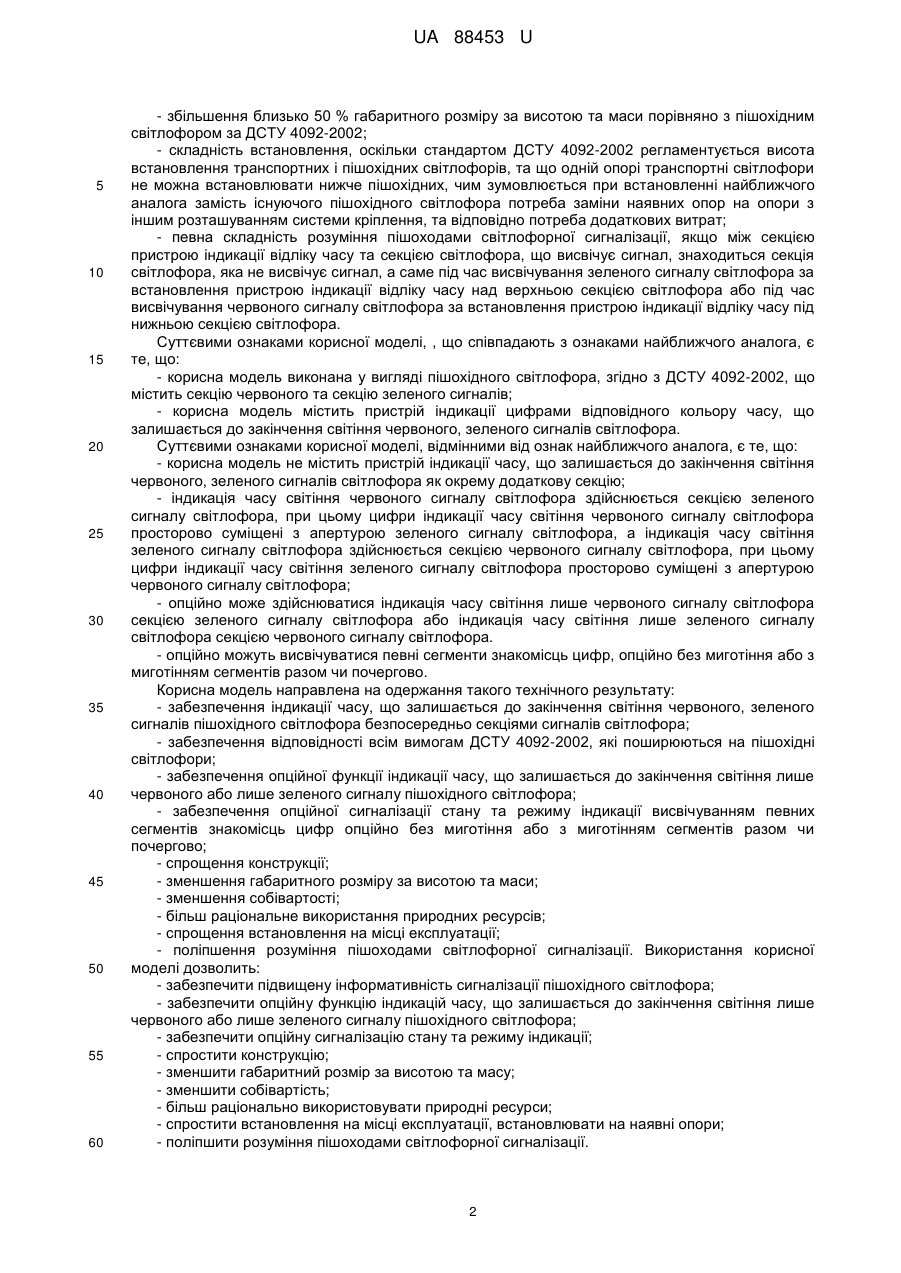

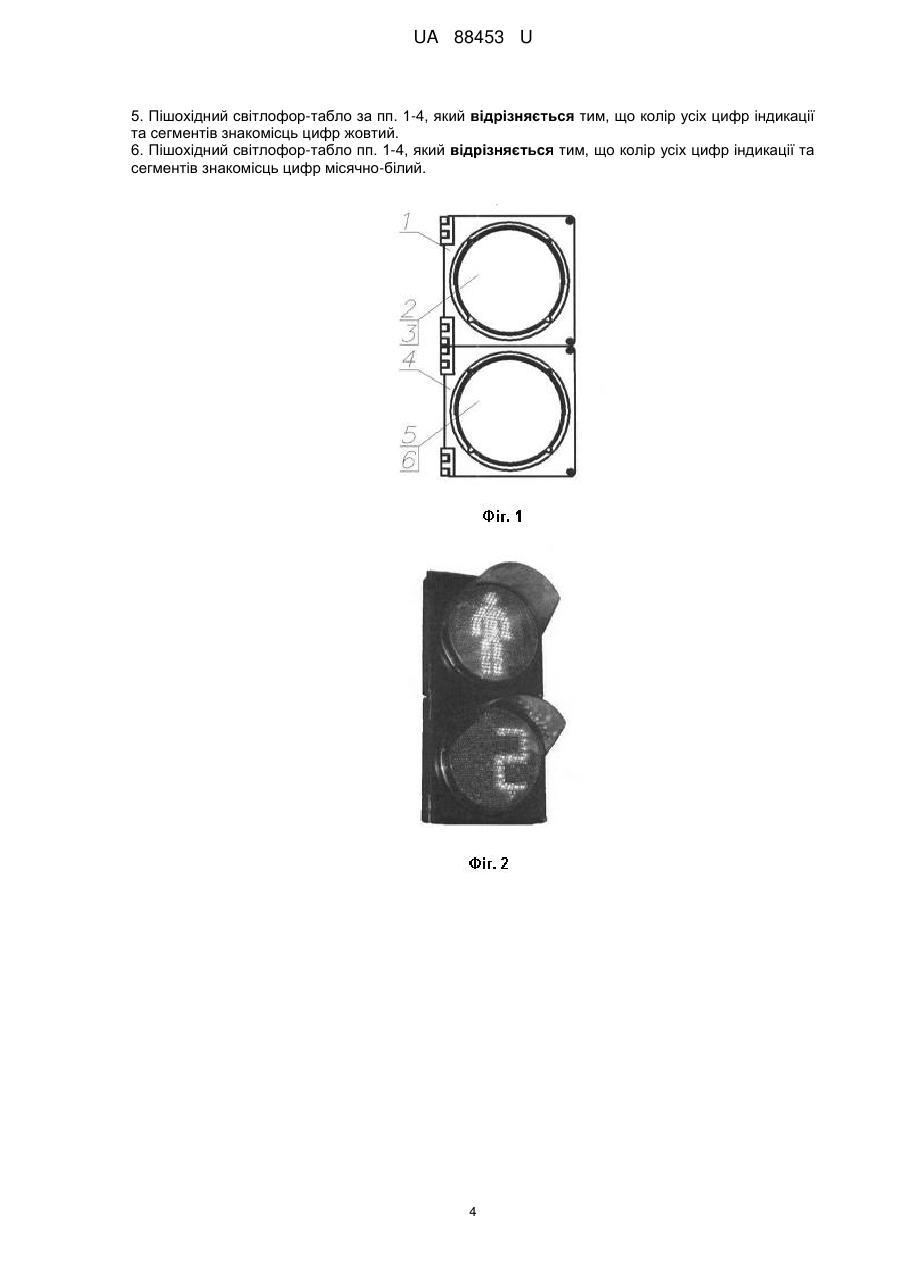

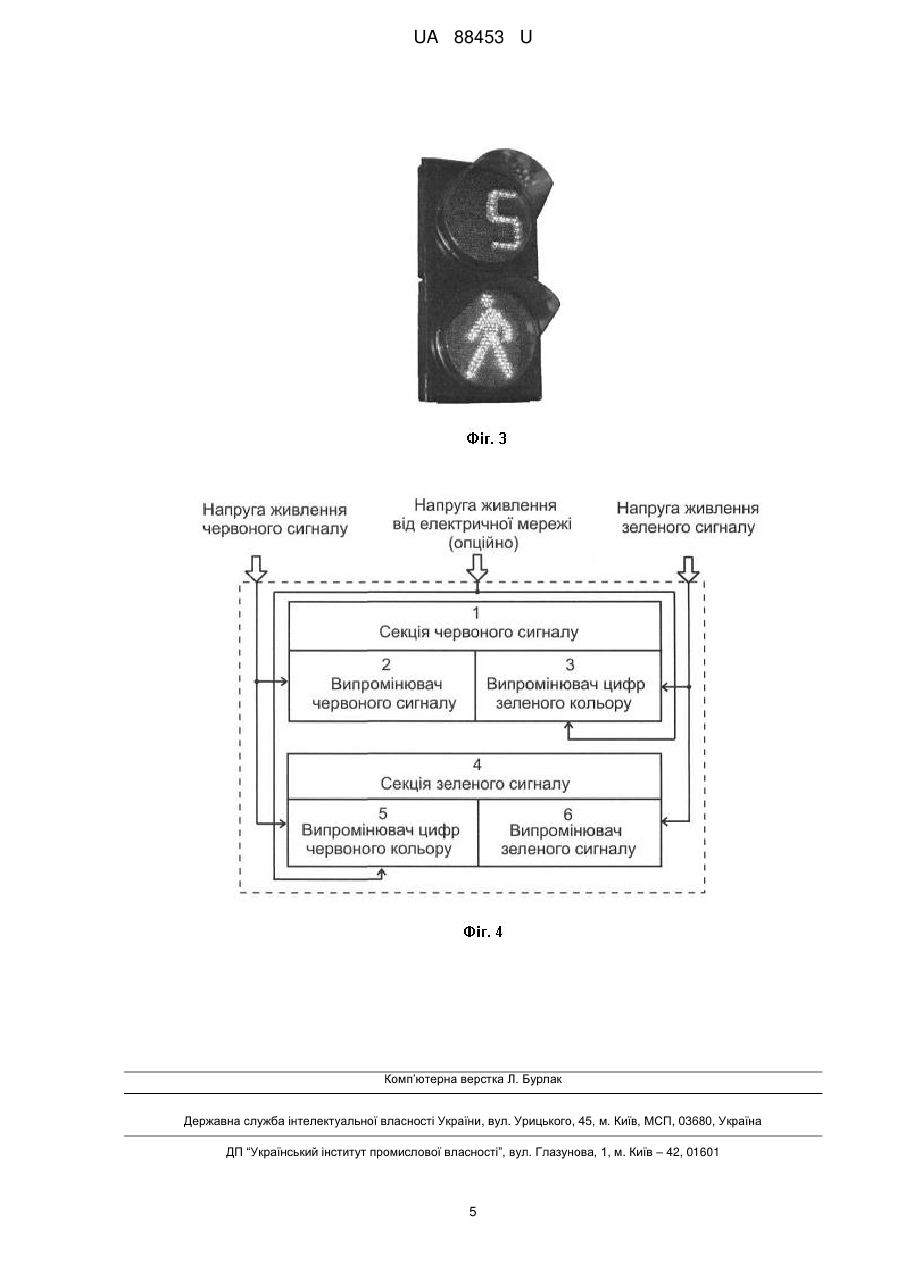

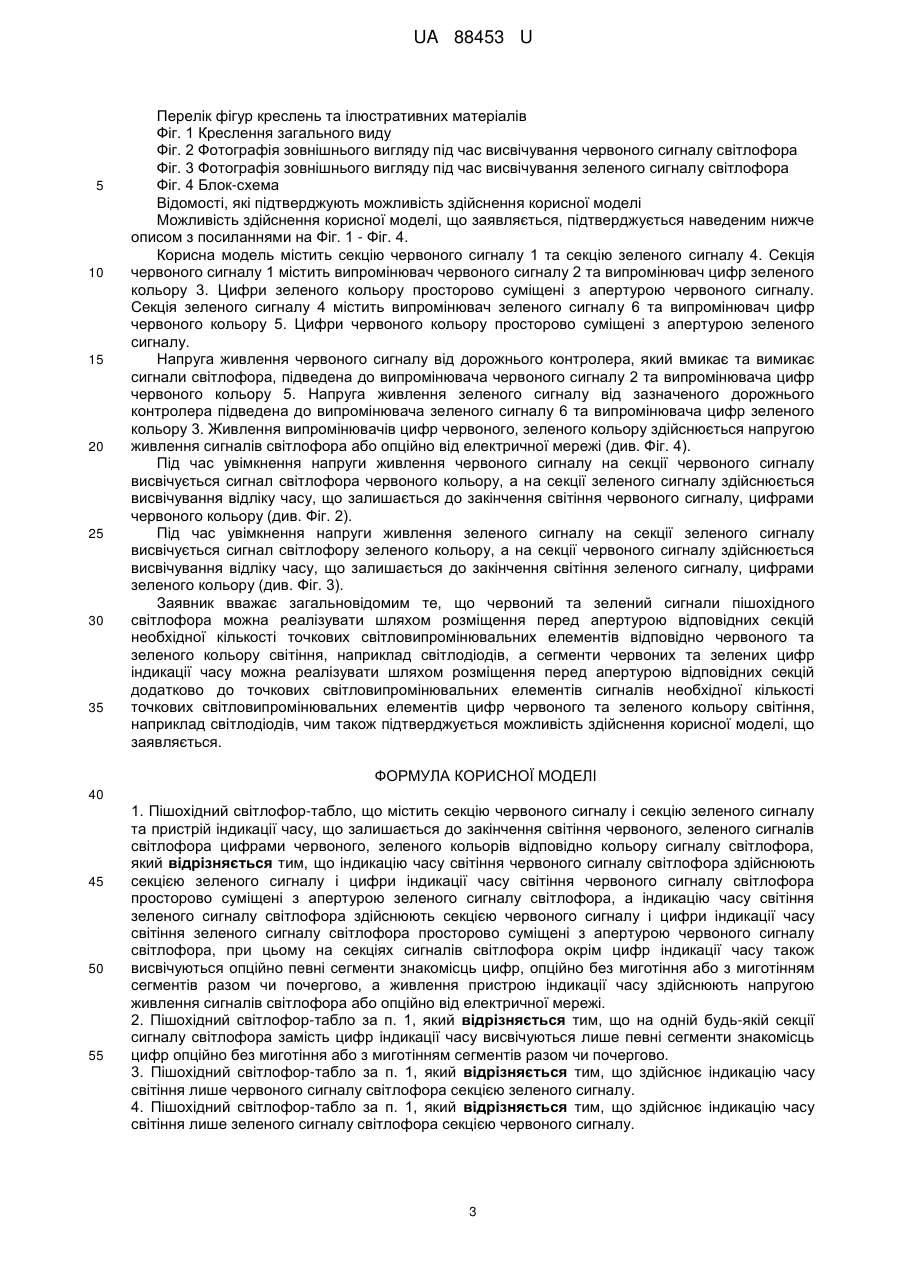

Реферат: Пішохідний світлофор-табло містить секцію червоного сигналу і секцію зеленого сигналу та пристрій індикації часу, що залишається до закінчення світіння червоного, зеленого сигналів світлофора цифрами червоного, зеленого кольорів відповідно кольору сигналу світлофора. Індикацію часу світіння червоного сигналу світлофора здійснюють секцією зеленого сигналу і цифри індикації часу світіння червоного сигналу світлофора просторово суміщені з апертурою зеленого сигналу світлофора, а індикацію часу світіння зеленого сигналу світлофора здійснюють секцією червоного сигналу і цифри індикації часу світіння зеленого сигналу світлофора просторово суміщені з апертурою червоного сигналу світлофора. На секціях сигналів світлофора окрім цифр індикації часу також висвічуються опційно певні сегменти знакомісць цифр, опційно без миготіння або з миготінням сегментів разом чи почергово, а живлення пристрою індикації часу здійснюють напругою живлення сигналів світлофора або опційно від електричної мережі. UA 88453 U (54) ПІШОХІДНИЙ СВІТЛОФОР-ТАБЛО UA 88453 U UA 88453 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів регулювання дорожнього руху. Може бути застосована при наданні світлових сигналів, що дозволяють або забороняють рух пішоходів через пішохідний перехід. Відомий [Стандарт ДСТУ 4092-2002 "Безпека дорожнього руху. Світлофори дорожні. Загальні технічні вимоги, правила застосування та вимоги безпеки"] пішохідний світлофор, що містить секцію червоного сигналу та секцію зеленого сигналу. Причиною, що перешкоджає одержанню очікуваного технічного результату відомим пішохідним світлофором є те, що він не здійснює індикацію часу, який залишається до закінчення світіння червоного, зеленого сигналів, тобто має недостатню інформативність. Відомий [Патент на корисну модель № 30982, зареєстрований в Державному реєстрі патентів на корисні моделі 25 березня 2008 p.] транспортний світлофор-табло, який складається із секції червоного сигналу, секції жовтого сигналу і принаймні однієї секції зеленого сигналу та пристрою індикації часу, що залишається до закінчення світіння червоного, зеленого сигналів цифрами відповідно кольору сигналів, які просторово суміщені з вихідною апертурою сигналу секції жовтого сигналу світлофора. Причиною, що перешкоджає одержанню очікуваного технічного результату відомим транспортним світлофорам-табло є те, що він не придатний для застосування як пішохідний світлофор, оскільки не відповідає вимогам до пішохідних світлофорів згідно з національним стандартом України ДСТУ 4092-2002 "Безпека дорожнього руху. Світлофори дорожні. Загальні технічні вимоги, правила застосування та вимоги безпеки" (далі - ДСТУ 4092-2002), а саме не містить символів пішоходів на розсіювачах червоного, зеленого сигналів світлофора та містить секцію жовтого сигналу, не передбачену ДСТУ 4092-2002 для пішохідних світлофорів. Вимоги ДСТУ 4092-2002 є обов'язковими. Відповідність стандартам України з безпеки дорожнього руху встановлена статтями 23, 27 Закону України "Про дорожній рух" від 30.06.1993 № 3853-ХІ. Відомий [Патент на корисну модель № 30980, зареєстрований в Державному реєстрі патентів на корисні моделі 25 березня 2008 p.] пішохідний світлофор, що складається із єдиної секції, яка висвічує червоні, зелені сигнали світлофора та цифри індикації часу, що залишається до закінчення світіння червоного, зеленого сигналів світлофора. Причиною, що перешкоджає одержанню очікуваного технічного результату відомим пішохідним світлофором є те, що він не придатний для застосування за призначенням, оскільки технічно не можливо забезпечити його відповідність всім вимогам пунктів 4.3-4.6 ДСТУ 40922002 щодо зображення світлофора, розмірів робочих поверхонь розсіювачів сигналів, відстані між геометричними осями розсіювачів, відхилу лінійних розмірів символів на розсіювачах. Вимоги ДСТУ 4092-2002 є обов'язковими. Відомий [Патент на корисну модель № 30985, зареєстрований в Державному реєстрі патентів на корисні моделі 25 березня 2008 p.] пішохідний світлофор-табло, що містить секцію червоного сигналу, секцію зеленого сигналу та пристрій індикації цифрами відповідного кольору часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофора, встановлений між секцією червоного сигналу і секцією зеленого сигналу пішохідного світлофора. Причиною, що перешкоджає одержанню очікуваного технічного результату відомим заявникам відомим пішохідним світлофорам-табло є те, що він не придатний для застосування за призначенням, оскільки не відповідає вимозі пункту 4.5 ДСТУ 4092-2002 щодо відстані між геометричними осями розсіювачів сигналів світлофора. Вимога ДСТУ 4092-2002 є обов'язкова. Відомий [Опис "Устройство индикации отсчета времени РЕ2318", розміщений за інтернетадресою http://www.rostok-elekom.com/HTMLs/RE2318.htm] пристрій індикації цифрами відповідного кольору часу, що залишається до закінчення світіння червоного та зеленого сигналів світлофора, встановлюваний як окрема додаткова секція над верхньою секцією світлофора або під нижньою секцією світлофора. Найбільш близьким за сукупністю ознак до корисної моделі і вибраний за найближчий аналог є пішохідний світлофор за ДСТУ 4092-2002, що містить секцію червоного сигналу та секцію зеленого сигналу, на якому встановлено як окрему додаткову секцію пристрій індикації відліку часу РЕ2318 над верхньою секцією світлофора або під нижньою секцією світлофора. Властивості найближчого аналога, що перешкоджають одержанню очікуваного технічного результату: - складність конструкції, обумовлена наявністю окремої додаткової секції пристрою індикації відліку часу; - потреба матеріалів на виготовлення корпусу додаткової секції, розсіювача сигналів, друкованої плати, монтажних проводів, що не сприяє раціональному використанню природних ресурсів; 1 UA 88453 U 5 10 15 20 25 30 35 40 45 50 55 60 - збільшення близько 50 % габаритного розміру за висотою та маси порівняно з пішохідним світлофором за ДСТУ 4092-2002; - складність встановлення, оскільки стандартом ДСТУ 4092-2002 регламентується висота встановлення транспортних і пішохідних світлофорів, та що одній опорі транспортні світлофори не можна встановлювати нижче пішохідних, чим зумовлюється при встановленні найближчого аналога замість існуючого пішохідного світлофора потреба заміни наявних опор на опори з іншим розташуванням системи кріплення, та відповідно потреба додаткових витрат; - певна складність розуміння пішоходами світлофорної сигналізації, якщо між секцією пристрою індикації відліку часу та секцією світлофора, що висвічує сигнал, знаходиться секція світлофора, яка не висвічує сигнал, а саме під час висвічування зеленого сигналу світлофора за встановлення пристрою індикації відліку часу над верхньою секцією світлофора або під час висвічування червоного сигналу світлофора за встановлення пристрою індикації відліку часу під нижньою секцією світлофора. Суттєвими ознаками корисної моделі, , що співпадають з ознаками найближчого аналога, є те, що: - корисна модель виконана у вигляді пішохідного світлофора, згідно з ДСТУ 4092-2002, що містить секцію червоного та секцію зеленого сигналів; - корисна модель містить пристрій індикації цифрами відповідного кольору часу, що залишається до закінчення світіння червоного, зеленого сигналів світлофора. Суттєвими ознаками корисної моделі, відмінними від ознак найближчого аналога, є те, що: - корисна модель не містить пристрій індикації часу, що залишається до закінчення світіння червоного, зеленого сигналів світлофора як окрему додаткову секцію; - індикація часу світіння червоного сигналу світлофора здійснюється секцією зеленого сигналу світлофора, при цьому цифри індикації часу світіння червоного сигналу світлофора просторово суміщені з апертурою зеленого сигналу світлофора, а індикація часу світіння зеленого сигналу світлофора здійснюється секцією червоного сигналу світлофора, при цьому цифри індикації часу світіння зеленого сигналу світлофора просторово суміщені з апертурою червоного сигналу світлофора; - опційно може здійснюватися індикація часу світіння лише червоного сигналу світлофора секцією зеленого сигналу світлофора або індикація часу світіння лише зеленого сигналу світлофора секцією червоного сигналу світлофора. - опційно можуть висвічуватися певні сегменти знакомісць цифр, опційно без миготіння або з миготінням сегментів разом чи почергово. Корисна модель направлена на одержання такого технічного результату: - забезпечення індикації часу, що залишається до закінчення світіння червоного, зеленого сигналів пішохідного світлофора безпосередньо секціями сигналів світлофора; - забезпечення відповідності всім вимогам ДСТУ 4092-2002, які поширюються на пішохідні світлофори; - забезпечення опційної функції індикації часу, що залишається до закінчення світіння лише червоного або лише зеленого сигналу пішохідного світлофора; - забезпечення опційної сигналізації стану та режиму індикації висвічуванням певних сегментів знакомісць цифр опційно без миготіння або з миготінням сегментів разом чи почергово; - спрощення конструкції; - зменшення габаритного розміру за висотою та маси; - зменшення собівартості; - більш раціональне використання природних ресурсів; - спрощення встановлення на місці експлуатації; - поліпшення розуміння пішоходами світлофорної сигналізації. Використання корисної моделі дозволить: - забезпечити підвищену інформативність сигналізації пішохідного світлофора; - забезпечити опційну функцію індикацій часу, що залишається до закінчення світіння лише червоного або лише зеленого сигналу пішохідного світлофора; - забезпечити опційну сигналізацію стану та режиму індикації; - спростити конструкцію; - зменшити габаритний розмір за висотою та масу; - зменшити собівартість; - більш раціонально використовувати природні ресурси; - спростити встановлення на місці експлуатації, встановлювати на наявні опори; - поліпшити розуміння пішоходами світлофорної сигналізації. 2 UA 88453 U 5 10 15 20 25 30 35 Перелік фігур креслень та ілюстративних матеріалів Фіг. 1 Креслення загального виду Фіг. 2 Фотографія зовнішнього вигляду під час висвічування червоного сигналу світлофора Фіг. 3 Фотографія зовнішнього вигляду під час висвічування зеленого сигналу світлофора Фіг. 4 Блок-схема Відомості, які підтверджують можливість здійснення корисної моделі Можливість здійснення корисної моделі, що заявляється, підтверджується наведеним нижче описом з посиланнями на Фіг. 1 - Фіг. 4. Корисна модель містить секцію червоного сигналу 1 та секцію зеленого сигналу 4. Секція червоного сигналу 1 містить випромінювач червоного сигналу 2 та випромінювач цифр зеленого кольору 3. Цифри зеленого кольору просторово суміщені з апертурою червоного сигналу. Секція зеленого сигналу 4 містить випромінювач зеленого сигналу 6 та випромінювач цифр червоного кольору 5. Цифри червоного кольору просторово суміщені з апертурою зеленого сигналу. Напруга живлення червоного сигналу від дорожнього контролера, який вмикає та вимикає сигнали світлофора, підведена до випромінювача червоного сигналу 2 та випромінювача цифр червоного кольору 5. Напруга живлення зеленого сигналу від зазначеного дорожнього контролера підведена до випромінювача зеленого сигналу 6 та випромінювача цифр зеленого кольору 3. Живлення випромінювачів цифр червоного, зеленого кольору здійснюється напругою живлення сигналів світлофора або опційно від електричної мережі (див. Фіг. 4). Під час увімкнення напруги живлення червоного сигналу на секції червоного сигналу висвічується сигнал світлофора червоного кольору, а на секції зеленого сигналу здійснюється висвічування відліку часу, що залишається до закінчення світіння червоного сигналу, цифрами червоного кольору (див. Фіг. 2). Під час увімкнення напруги живлення зеленого сигналу на секції зеленого сигналу висвічується сигнал світлофору зеленого кольору, а на секції червоного сигналу здійснюється висвічування відліку часу, що залишається до закінчення світіння зеленого сигналу, цифрами зеленого кольору (див. Фіг. 3). Заявник вважає загальновідомим те, що червоний та зелений сигнали пішохідного світлофора можна реалізувати шляхом розміщення перед апертурою відповідних секцій необхідної кількості точкових світловипромінювальних елементів відповідно червоного та зеленого кольору світіння, наприклад світлодіодів, а сегменти червоних та зелених цифр індикації часу можна реалізувати шляхом розміщення перед апертурою відповідних секцій додатково до точкових світловипромінювальних елементів сигналів необхідної кількості точкових світловипромінювальних елементів цифр червоного та зеленого кольору світіння, наприклад світлодіодів, чим також підтверджується можливість здійснення корисної моделі, що заявляється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Пішохідний світлофор-табло, що містить секцію червоного сигналу і секцію зеленого сигналу та пристрій індикації часу, що залишається до закінчення світіння червоного, зеленого сигналів світлофора цифрами червоного, зеленого кольорів відповідно кольору сигналу світлофора, який відрізняється тим, що індикацію часу світіння червоного сигналу світлофора здійснюють секцією зеленого сигналу і цифри індикації часу світіння червоного сигналу світлофора просторово суміщені з апертурою зеленого сигналу світлофора, а індикацію часу світіння зеленого сигналу світлофора здійснюють секцією червоного сигналу і цифри індикації часу світіння зеленого сигналу світлофора просторово суміщені з апертурою червоного сигналу світлофора,при цьому на секціях сигналів світлофора окрім цифр індикації часу також висвічуються опційно певні сегменти знакомісць цифр, опційно без миготіння або з миготінням сегментів разом чи почергово, а живлення пристрою індикації часу здійснюють напругою живлення сигналів світлофора або опційно від електричної мережі. 2. Пішохідний світлофор-табло за п. 1, який відрізняється тим, що на одній будь-якій секції сигналу світлофора замість цифр індикації часу висвічуються лише певні сегменти знакомісць цифр опційно без миготіння або з миготінням сегментів разом чи почергово. 3. Пішохідний світлофор-табло за п. 1, який відрізняється тим, що здійснює індикацію часу світіння лише червоного сигналу світлофора секцією зеленого сигналу. 4. Пішохідний світлофор-табло за п. 1, який відрізняється тим, що здійснює індикацію часу світіння лише зеленого сигналу світлофора секцією червоного сигналу. 3 UA 88453 U 5. Пішохідний світлофор-табло за пп. 1-4, який відрізняється тим, що колір усіх цифр індикації та сегментів знакомісць цифр жовтий. 6. Пішохідний світлофор-табло пп. 1-4, який відрізняється тим, що колір усіх цифр індикації та сегментів знакомісць цифр місячно-білий. 4 UA 88453 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
