Гідродинамічний випромінювач

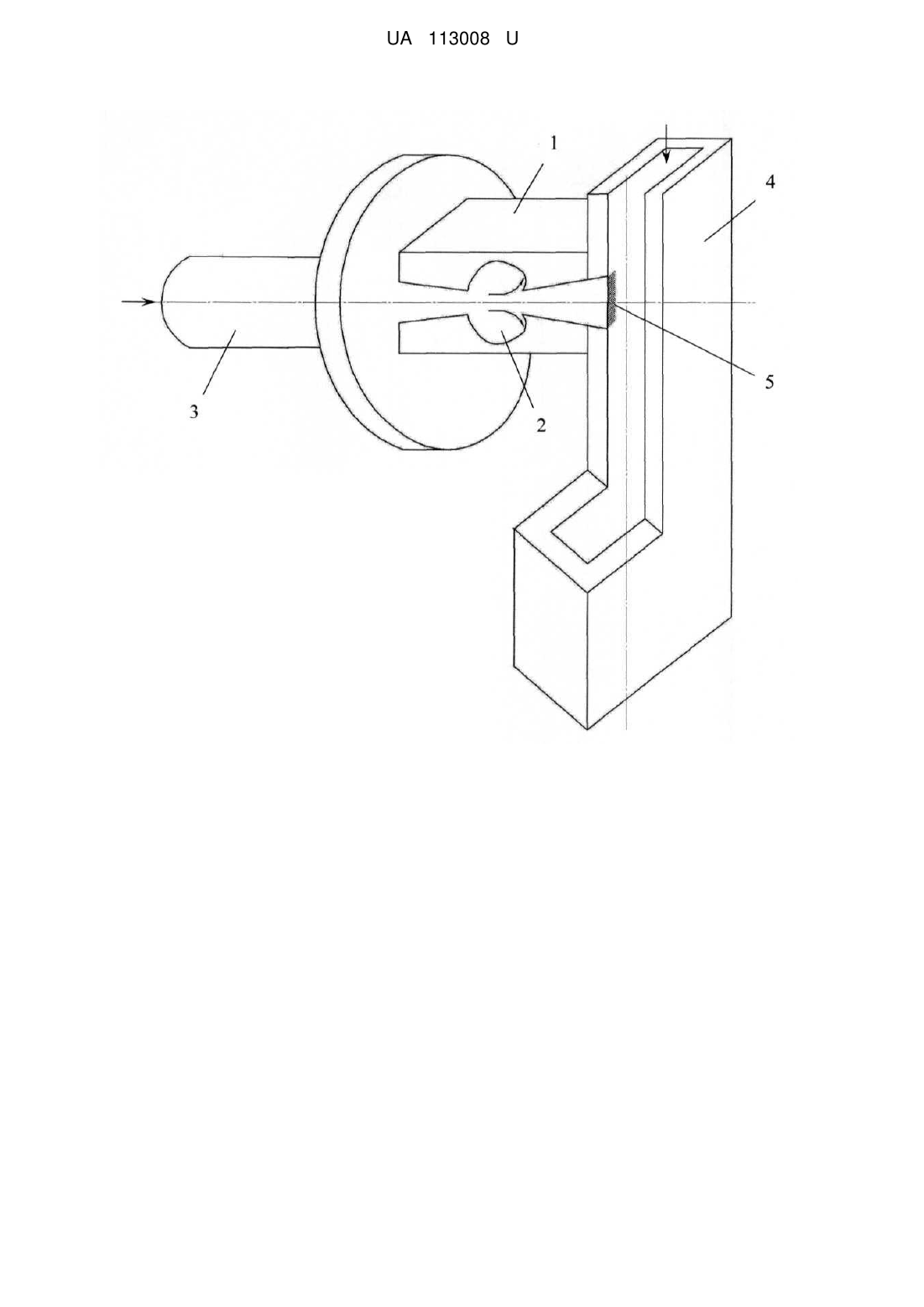

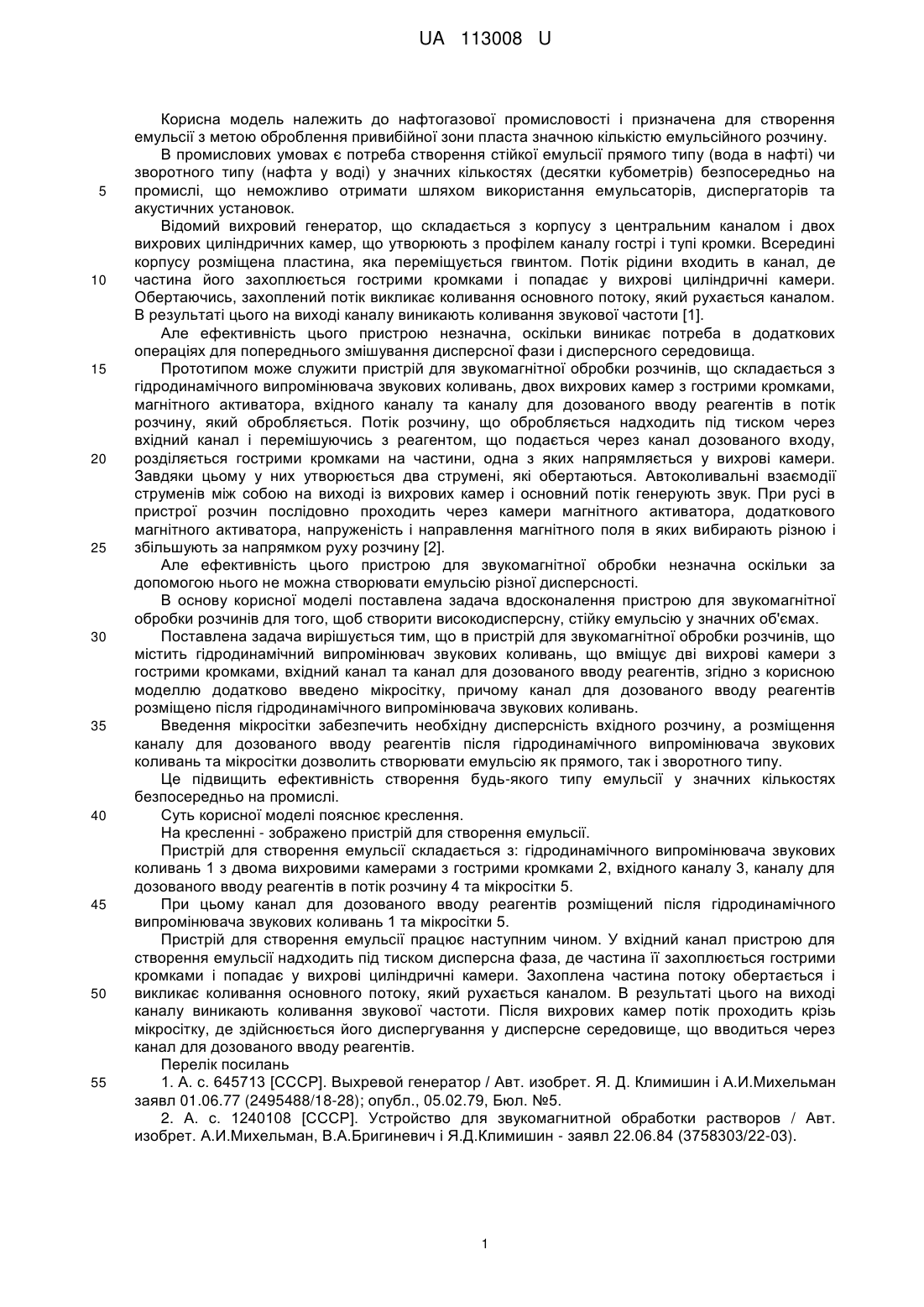

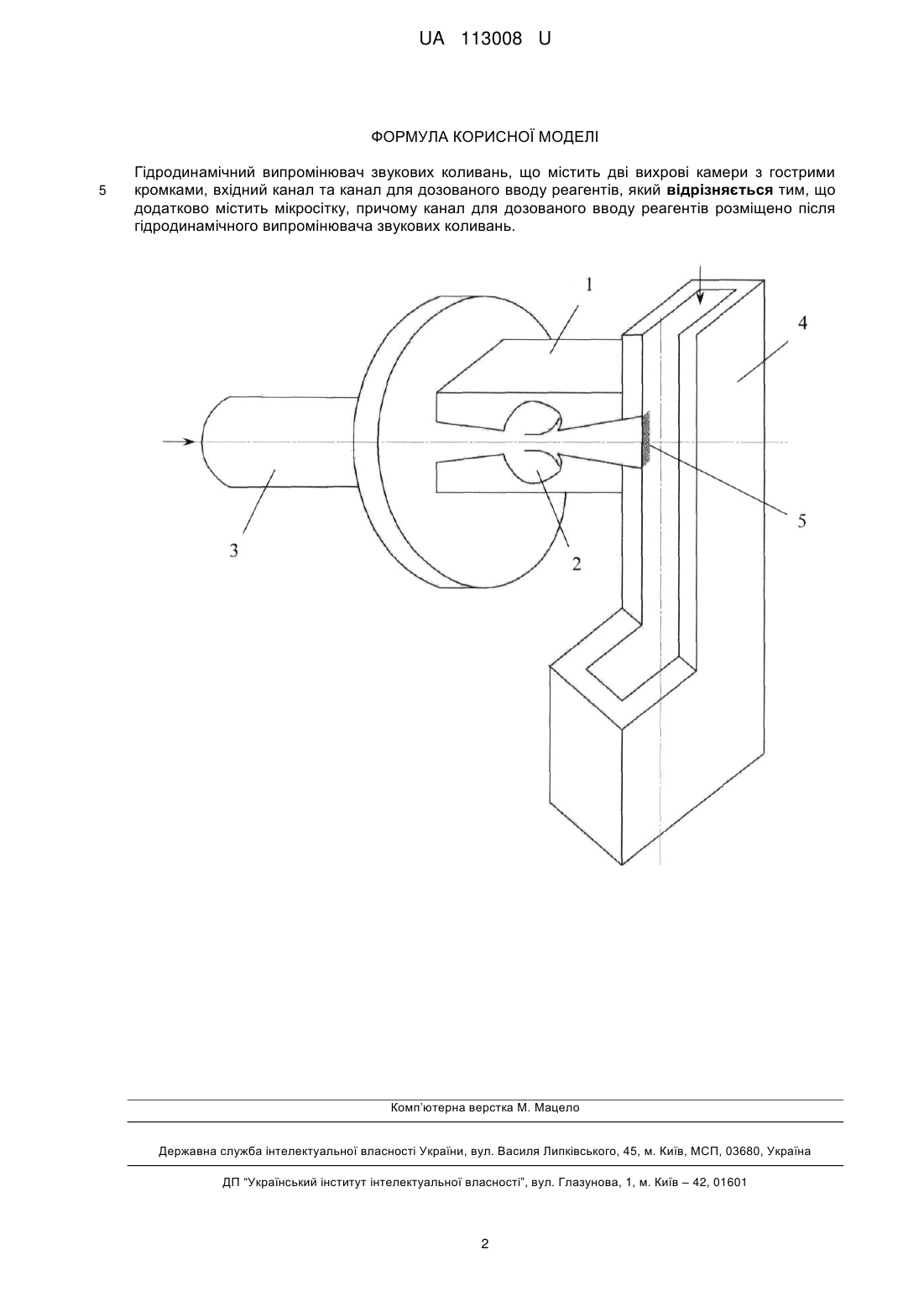

Реферат: Гідродинамічний випромінювач звукових коливань містить дві вихрові камери з гострими кромками, вхідний канал та канал для дозованого вводу реагентів. Додатково містить мікросітку, причому канал для дозованого вводу реагентів розміщено після гідродинамічного випромінювача звукових коливань. UA 113008 U (54) ГІДРОДИНАМІЧНИЙ ВИПРОМІНЮВАЧ UA 113008 U UA 113008 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до нафтогазової промисловості і призначена для створення емульсії з метою оброблення привибійної зони пласта значною кількістю емульсійного розчину. В промислових умовах є потреба створення стійкої емульсії прямого типу (вода в нафті) чи зворотного типу (нафта у воді) у значних кількостях (десятки кубометрів) безпосередньо на промислі, що неможливо отримати шляхом використання емульсаторів, диспергаторів та акустичних установок. Відомий вихровий генератор, що складається з корпусу з центральним каналом і двох вихрових циліндричних камер, що утворюють з профілем каналу гострі і тупі кромки. Всередині корпусу розміщена пластина, яка переміщується гвинтом. Потік рідини входить в канал, де частина його захоплюється гострими кромками і попадає у вихрові циліндричні камери. Обертаючись, захоплений потік викликає коливання основного потоку, який рухається каналом. В результаті цього на виході каналу виникають коливання звукової частоти [1]. Але ефективність цього пристрою незначна, оскільки виникає потреба в додаткових операціях для попереднього змішування дисперсної фази і дисперсного середовища. Прототипом може служити пристрій для звукомагнітної обробки розчинів, що складається з гідродинамічного випромінювача звукових коливань, двох вихрових камер з гострими кромками, магнітного активатора, вхідного каналу та каналу для дозованого вводу реагентів в потік розчину, який обробляється. Потік розчину, що обробляється надходить під тиском через вхідний канал і перемішуючись з реагентом, що подається через канал дозованого входу, розділяється гострими кромками на частини, одна з яких напрямляється у вихрові камери. Завдяки цьому у них утворюється два струмені, які обертаються. Автоколивальні взаємодії струменів між собою на виході із вихрових камер і основний потік генерують звук. При русі в пристрої розчин послідовно проходить через камери магнітного активатора, додаткового магнітного активатора, напруженість і направлення магнітного поля в яких вибирають різною і збільшують за напрямком руху розчину [2]. Але ефективність цього пристрою для звукомагнітної обробки незначна оскільки за допомогою нього не можна створювати емульсію різної дисперсності. В основу корисної моделі поставлена задача вдосконалення пристрою для звукомагнітної обробки розчинів для того, щоб створити високодисперсну, стійку емульсію у значних об'ємах. Поставлена задача вирішується тим, що в пристрій для звукомагнітної обробки розчинів, що містить гідродинамічний випромінювач звукових коливань, що вміщує дві вихрові камери з гострими кромками, вхідний канал та канал для дозованого вводу реагентів, згідно з корисною моделлю додатково введено мікросітку, причому канал для дозованого вводу реагентів розміщено після гідродинамічного випромінювача звукових коливань. Введення мікросітки забезпечить необхідну дисперсність вхідного розчину, а розміщення каналу для дозованого вводу реагентів після гідродинамічного випромінювача звукових коливань та мікросітки дозволить створювати емульсію як прямого, так і зворотного типу. Це підвищить ефективність створення будь-якого типу емульсії у значних кількостях безпосередньо на промислі. Суть корисної моделі пояснює креслення. На кресленні - зображено пристрій для створення емульсії. Пристрій для створення емульсії складається з: гідродинамічного випромінювача звукових коливань 1 з двома вихровими камерами з гострими кромками 2, вхідного каналу 3, каналу для дозованого вводу реагентів в потік розчину 4 та мікросітки 5. При цьому канал для дозованого вводу реагентів розміщений після гідродинамічного випромінювача звукових коливань 1 та мікросітки 5. Пристрій для створення емульсії працює наступним чином. У вхідний канал пристрою для створення емульсії надходить під тиском дисперсна фаза, де частина її захоплюється гострими кромками і попадає у вихрові циліндричні камери. Захоплена частина потоку обертається і викликає коливання основного потоку, який рухається каналом. В результаті цього на виході каналу виникають коливання звукової частоти. Після вихрових камер потік проходить крізь мікросітку, де здійснюється його диспергування у дисперсне середовище, що вводиться через канал для дозованого вводу реагентів. Перелік посилань 1. А. с. 645713 [СССР]. Выхревой генератор / Авт. изобрет. Я. Д. Климишин і А.И.Михельман заявл 01.06.77 (2495488/18-28); опубл., 05.02.79, Бюл. №5. 2. А. с. 1240108 [СССР]. Устройство для звукомагнитной обработки растворов / Авт. изобрет. А.И.Михельман, В.А.Бригиневич і Я.Д.Климишин - заявл 22.06.84 (3758303/22-03). 1 UA 113008 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Гідродинамічний випромінювач звукових коливань, що містить дві вихрові камери з гострими кромками, вхідний канал та канал для дозованого вводу реагентів, який відрізняється тим, що додатково містить мікросітку, причому канал для дозованого вводу реагентів розміщено після гідродинамічного випромінювача звукових коливань. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
