Котушка для транспортування проводів і кабелів

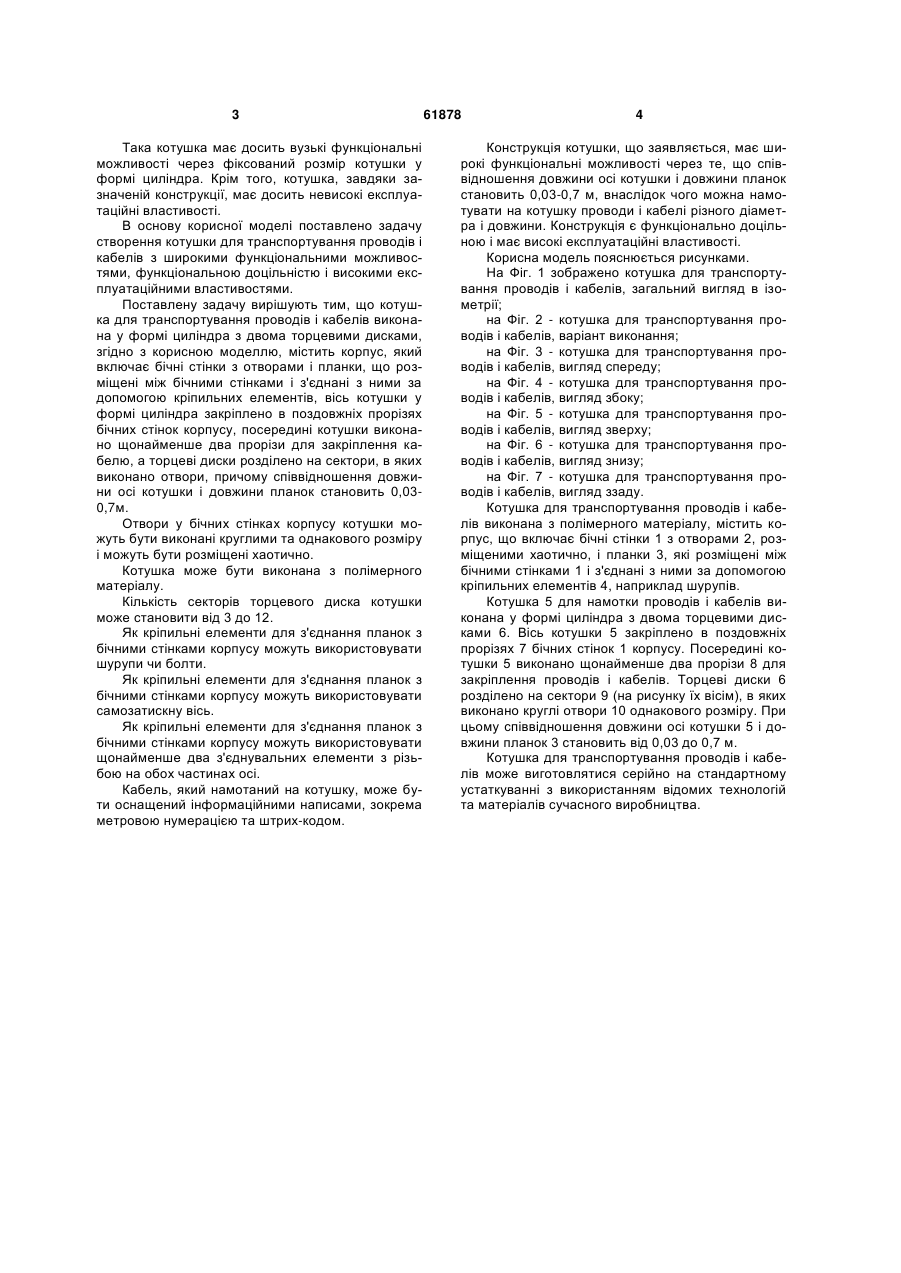

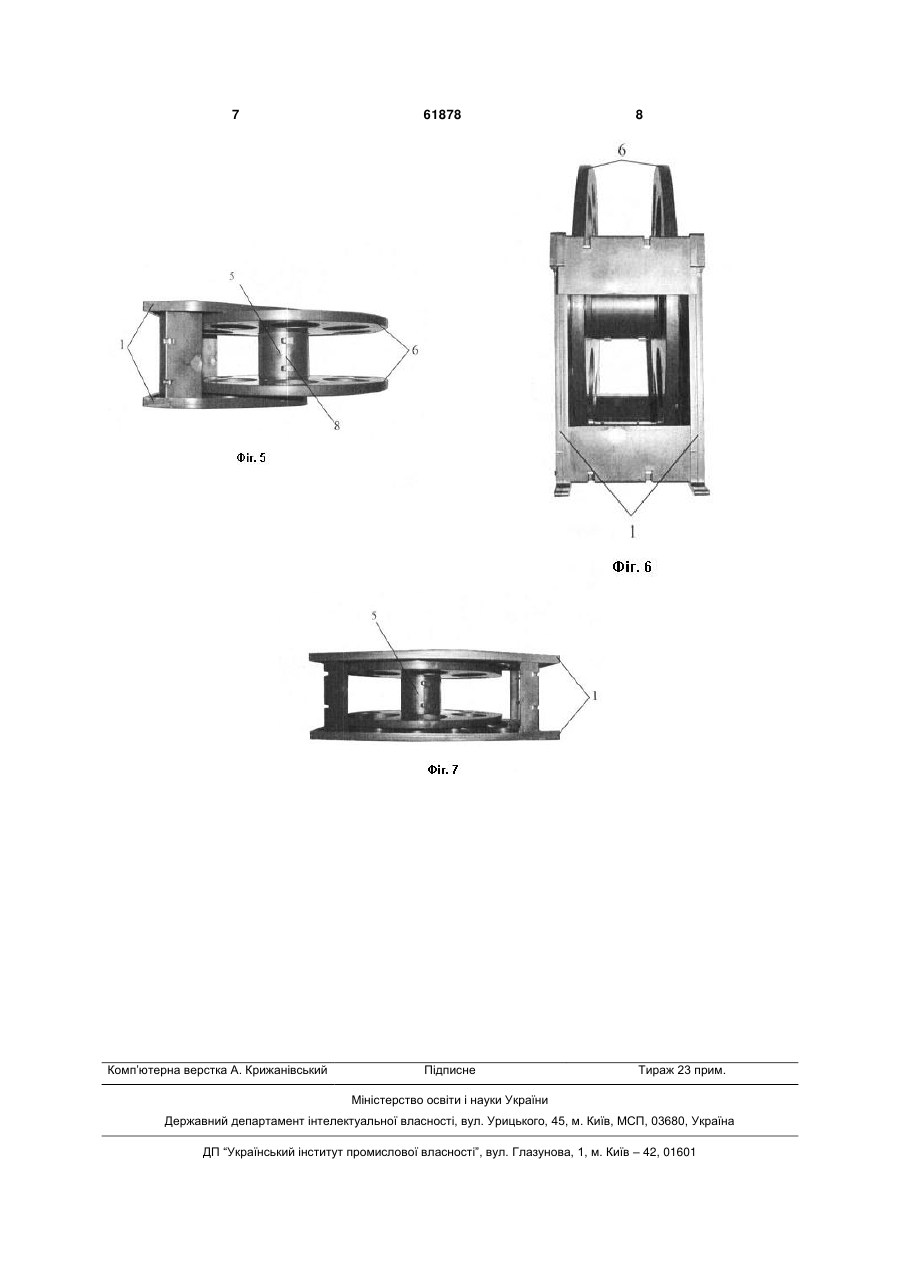

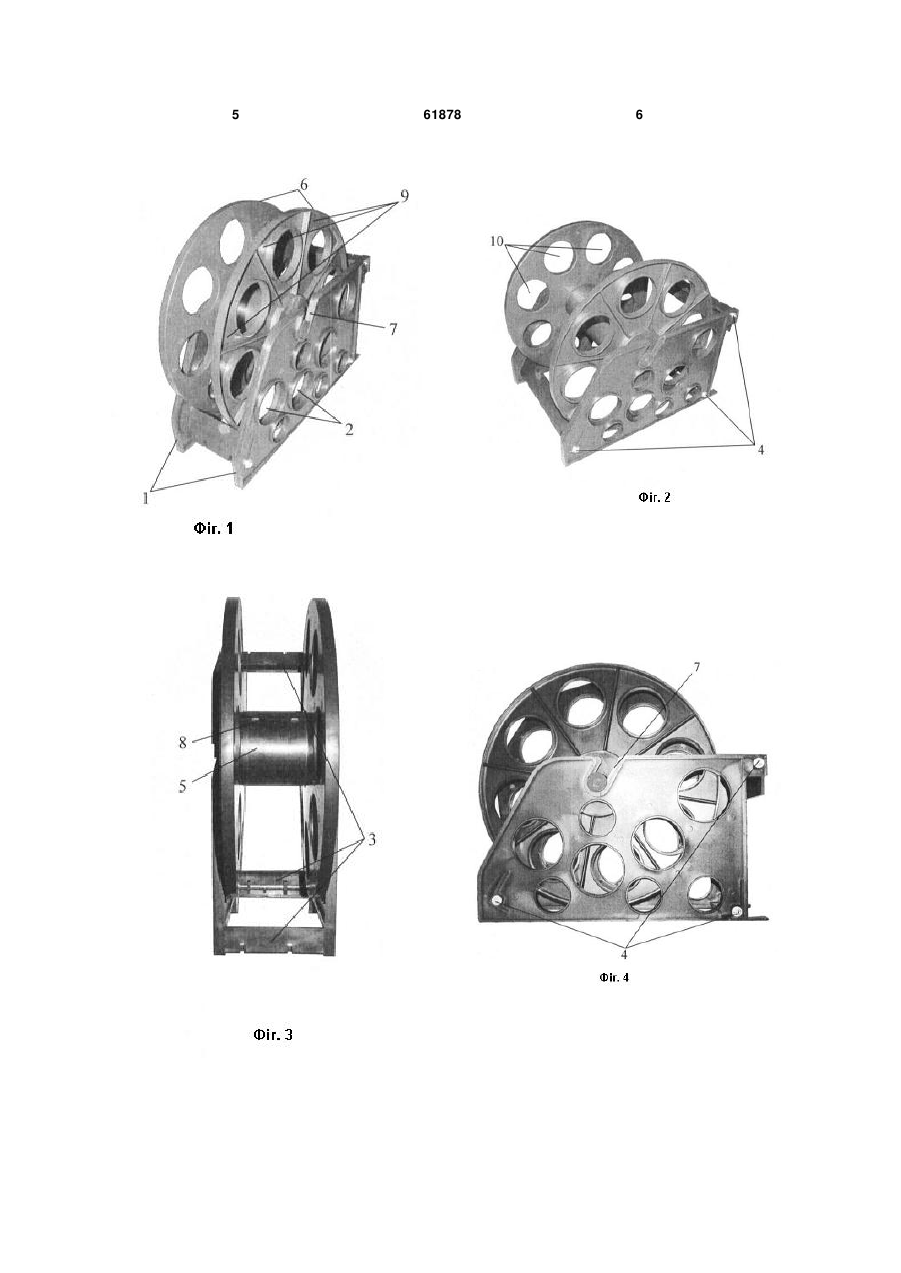

1. Котушка для транспортування проводів і кабелів у формі циліндра з двома торцевими дисками, яка відрізняється тим, що містить корпус, який включає бічні стінки з отворами і планки, що розміщені між бічними стінками і з'єднані з ними за допомогою кріпильних елементів, вісь котушки у формі циліндра закріплено в поздовжніх прорізях бічних стінок корпусу, посередині котушки виконано щонайменше два прорізи для закріплення кабелю, а торцеві диски розділено на сектори, в яких виконано отвори, причому співвідношення довжини осі котушки і довжини планок становить 0,03-0,7 м. 2. Котушка за п. 1, яка відрізняється тим, що отвори у бічних стінка виконані круглими та однакового розміру. U 2 (19) 1 3 Така котушка має досить вузькі функціональні можливості через фіксований розмір котушки у формі циліндра. Крім того, котушка, завдяки зазначеній конструкції, має досить невисокі експлуатаційні властивості. В основу корисної моделі поставлено задачу створення котушки для транспортування проводів і кабелів з широкими функціональними можливостями, функціональною доцільністю і високими експлуатаційними властивостями. Поставлену задачу вирішують тим, що котушка для транспортування проводів і кабелів виконана у формі циліндра з двома торцевими дисками, згідно з корисною моделлю, містить корпус, який включає бічні стінки з отворами і планки, що розміщені між бічними стінками і з'єднані з ними за допомогою кріпильних елементів, вісь котушки у формі циліндра закріплено в поздовжніх прорізях бічних стінок корпусу, посередині котушки виконано щонайменше два прорізи для закріплення кабелю, а торцеві диски розділено на сектори, в яких виконано отвори, причому співвідношення довжини осі котушки і довжини планок становить 0,030,7м. Отвори у бічних стінках корпусу котушки можуть бути виконані круглими та однакового розміру і можуть бути розміщені хаотично. Котушка може бути виконана з полімерного матеріалу. Кількість секторів торцевого диска котушки може становити від 3 до 12. Як кріпильні елементи для з'єднання планок з бічними стінками корпусу можуть використовувати шурупи чи болти. Як кріпильні елементи для з'єднання планок з бічними стінками корпусу можуть використовувати самозатискну вісь. Як кріпильні елементи для з'єднання планок з бічними стінками корпусу можуть використовувати щонайменше два з'єднувальних елементи з різьбою на обох частинах осі. Кабель, який намотаний на котушку, може бути оснащений інформаційними написами, зокрема метровою нумерацією та штрих-кодом. 61878 4 Конструкція котушки, що заявляється, має широкі функціональні можливості через те, що співвідношення довжини осі котушки і довжини планок становить 0,03-0,7 м, внаслідок чого можна намотувати на котушку проводи і кабелі різного діаметра і довжини. Конструкція є функціонально доцільною і має високі експлуатаційні властивості. Корисна модель пояснюється рисунками. На Фіг. 1 зображено котушка для транспортування проводів і кабелів, загальний вигляд в ізометрії; на Фіг. 2 - котушка для транспортування проводів і кабелів, варіант виконання; на Фіг. 3 - котушка для транспортування проводів і кабелів, вигляд спереду; на Фіг. 4 - котушка для транспортування проводів і кабелів, вигляд збоку; на Фіг. 5 - котушка для транспортування проводів і кабелів, вигляд зверху; на Фіг. 6 - котушка для транспортування проводів і кабелів, вигляд знизу; на Фіг. 7 - котушка для транспортування проводів і кабелів, вигляд ззаду. Котушка для транспортування проводів і кабелів виконана з полімерного матеріалу, містить корпус, що включає бічні стінки 1 з отворами 2, розміщеними хаотично, і планки 3, які розміщені між бічними стінками 1 і з'єднані з ними за допомогою кріпильних елементів 4, наприклад шурупів. Котушка 5 для намотки проводів і кабелів виконана у формі циліндра з двома торцевими дисками 6. Вісь котушки 5 закріплено в поздовжніх прорізях 7 бічних стінок 1 корпусу. Посередині котушки 5 виконано щонайменше два прорізи 8 для закріплення проводів і кабелів. Торцеві диски 6 розділено на сектори 9 (на рисунку їх вісім), в яких виконано круглі отвори 10 однакового розміру. При цьому співвідношення довжини осі котушки 5 і довжини планок 3 становить від 0,03 до 0,7 м. Котушка для транспортування проводів і кабелів може виготовлятися серійно на стандартному устаткуванні з використанням відомих технологій та матеріалів сучасного виробництва. 5 61878 6 7 Комп’ютерна верстка А. Крижанівський 61878 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
