F04B 39/10 — видозміни і пристрої органів розподілу

Номер патенту: 80646

Опубліковано: 10.06.2013

Автори: Білоус Василь Дмитрович, Морокко Віталій Віленович, Жук Сергій Григорович

МПК: F04B 53/00, F04B 39/10

Мітки: компресора, клапанна, поршневого, холодильного, група

Формула / Реферат:

Клапанна група поршневого холодильного компресора, яка містить клапанну дошку з щонайменше двома всмоктувальними отворами та щонайменше одним нагнітальним отвором, а також широкий пелюстковий всмоктувальний клапан і підковоподібний нагнітальний клапан, що закріплені на клапанній дошці за допомогою кріпильних елементів, яка відрізняється тим, що рухливі частини широкого пелюсткового всмоктувального клапана і підковоподібного нагнітального...

Номер патенту: 83830

Опубліковано: 26.08.2008

Автори: Коротенко Сергій Вячеславович, Богута Олександр Васильович

МПК: F04B 39/10, F16K 15/00

Мітки: кільцевий, самодіючий, клапан

Формула / Реферат:

Клапан самодіючий кільцевий, що складається із сідла, обмежника, запірних елементів - кільцевих пластин і пружин, який відрізняється тим, що на робочій поверхні обмежника виконані кільцеві виступи, які мають зовнішній діаметр, відповідний внутрішньому діаметру запірних елементів клапана, для забезпечення при русі направляння кільцевих пластин по їх внутрішніх діаметрах.

Номер патенту: 69916

Опубліковано: 10.01.2008

Автори: Коротенко Сергій Вячеславович, Богута Олександр Васильович

МПК: F04B 39/10, F16K 15/02

Мітки: клапан, дисковий, кільцевий

Формула / Реферат:

Клапан кільцевий або дисковий, що має сідло, відкритий обмежувач підйому запірних елементів, запірні елементи - кільця або диски, розташовані між сідлом та обмежувачем, пружини, що містяться в отворах обмежувача, з'єднуючу шпильку з буртом, який відрізняється тим, що у відкритому обмежувачі підйому на його поверхні з боку зовнішнього діаметра виконані шипи, а в сідлі, відповідно, виконані пази, які охоплюють ці шипи.

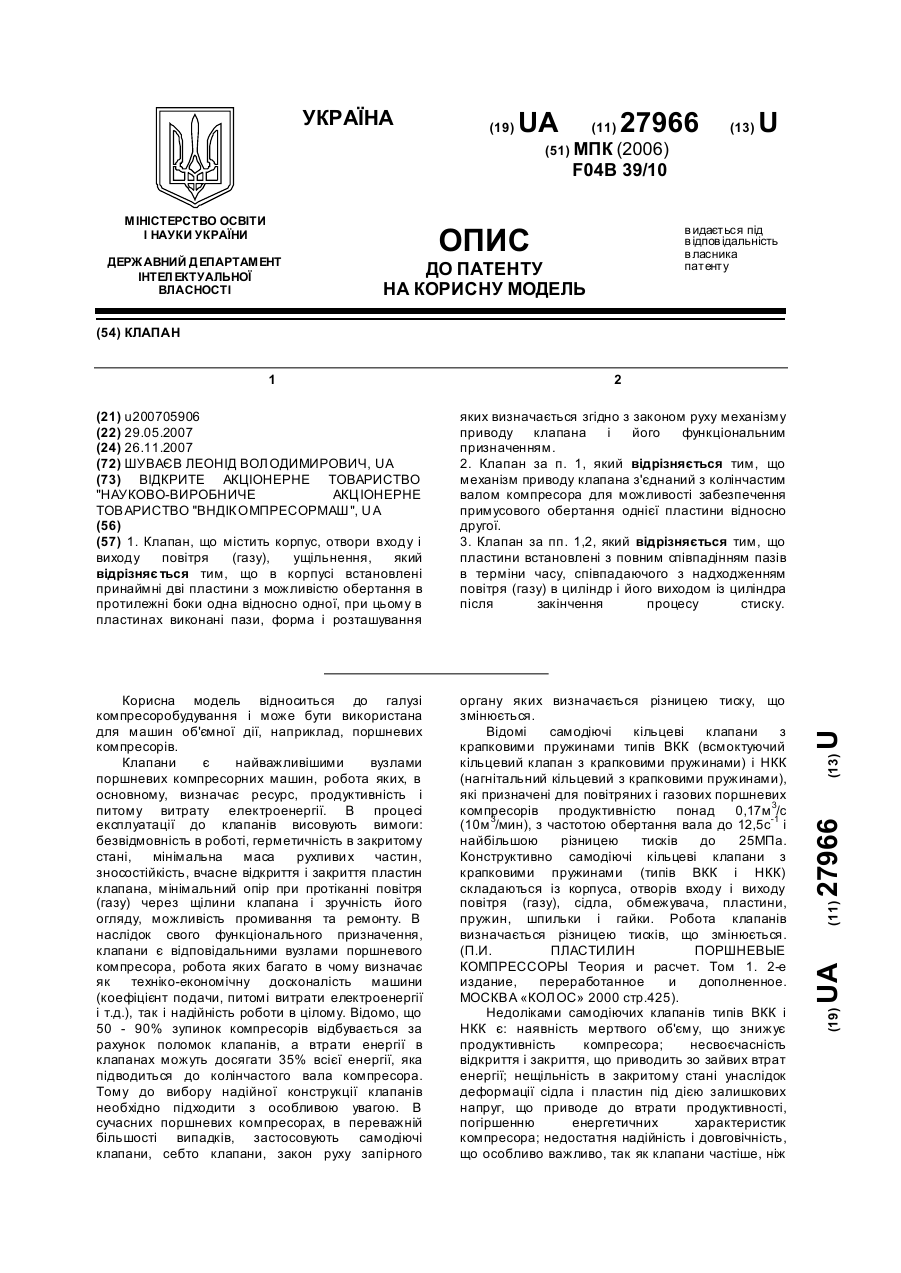

Номер патенту: 27966

Опубліковано: 26.11.2007

Автор: Шуваєв Леонід Володимирович

МПК: F04B 39/10

Мітки: клапан

Формула / Реферат:

1. Клапан, що містить корпус, отвори входу і виходу повітря (газу), ущільнення, який відрізняється тим, що в корпусі встановлені принаймні дві пластини з можливістю обертання в протилежні боки одна відносно одної, при цьому в пластинах виконані пази, форма і розташування яких визначається згідно з законом руху механізму приводу клапана і його функціональним призначенням.2. Клапан за п. 1, який відрізняється тим, що механізм приводу...

Номер патенту: 57009

Опубліковано: 16.06.2003

Автор: Малярчук Станіслав Арсентійович

МПК: F04B 39/10, F16K 15/02

Мітки: клапан, самодіючий

Формула / Реферат:

1. Самодіючий клапан, що включає сідло, обмежувач підйому, демпфер та підпружинений запірний орган, який відрізняється тим, що демпфер виконаний у вигляді диска, що закріплений нерухомо на робочій поверхні обмежувача підйому по зовнішній і внутрішній частинах з утворенням зазору h між середньою кільцевою частиною диска і відповідною ділянкою робочої поверхні обмежувача підйому з можливістю угину на величину зазначеного зазору h.2....

Номер патенту: 38634

Опубліковано: 15.05.2001

Автори: Биков Микола Семенович, Ларюшкін Євген Ілліч

МПК: F04B 39/10

Мітки: поршневий, компресор

Текст:

...однакові або рівні (тобто F @ F2 ); 1 – знижені втрати на теплоутворення середовища, яке стискається за рахунок зсуву по фазі відкривання нагнітального клапана, тобто нагнітальний клапан відкривається при меншій різниці тиску між робочим середовищем, яке нагнітається, та тиском магістралі, при цьому відкривання нагнітального клапана відбувається з більшого об'єму у камері стиску; – знижена швидкість витікання робочого середовища за рахунок...

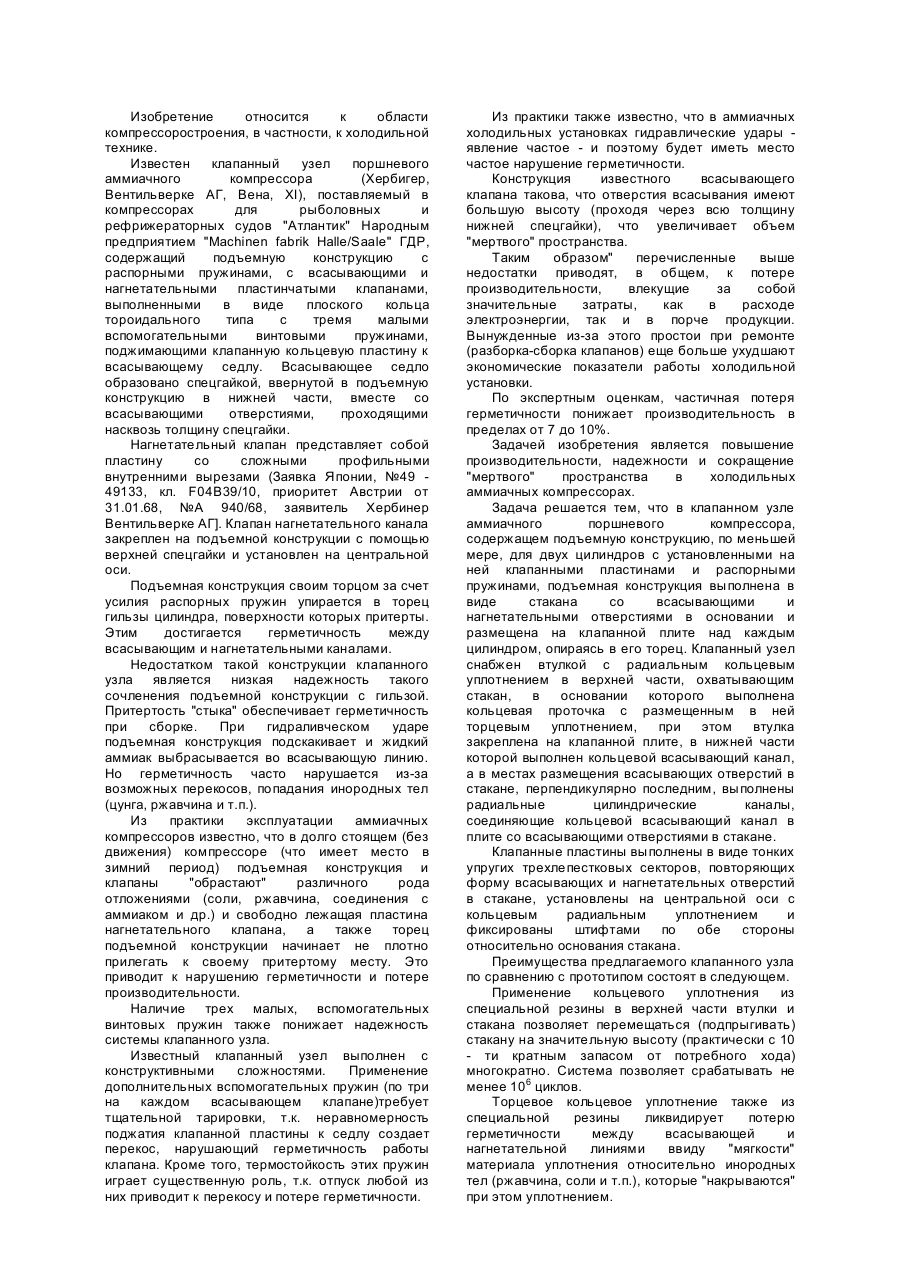

Номер патенту: 20647

Опубліковано: 05.08.1997

Автори: Красномовець Петро Григорович, Попович Олександр Іванович, Васютинський Юрій Анатолійович, Борщ Аркадій Трохимович

МПК: F04B 39/10

Мітки: аміачного, клапанний, поршневого, компресора, вузол

Формула / Реферат:

І, Клапанный узел поршневого аммиачного компрессора, содержащий подъемную конструк­цию, по меньшей мере для двух цилиндров, с уста­новленными на ней клапанными пластинами и распорными пружинами, отличающийся тем, что подъемная конструкция выполнена в виде стакана с всасывающими и нагнетательными отверстиями в основании и размещена на клапанной плите над каждым цилиндром, опираясь в его торец, при этом клапанный узел снабжен втулкой с...

Номер патенту: 13526

Опубліковано: 25.04.1997

Автори: Гулий Микола Маркович, Ивашньов Евгеній Антонович, Трахтенберг Лев Иосифович, Хомовський Михаіл Іонович, Васильев Василь Дмитрович, Елфімов Ігор Анатольєвич

МПК: F16K 15/14, F04B 39/10

Мітки: клапан, полосовий

Формула / Реферат:

1. Полосовой клапан, содержащий седло и зафиксированные и прижатые к седлу в средней части запорные органы, отличающийся тем, что, с целью повышения долговечности и упрощения конструкции, клапан снабжен закрепленной на седле планкой с пазами, а запорные органы разме­щены в последних.2. Клапан по п. 1, отличающийся тем, что основания пазов по краям планки выполнены скруглен­ными.

Номер патенту: 13529

Опубліковано: 25.04.1997

Автори: Хомовський Михаіл Іонович, Елфімов Ігор Анатольович, Трахтенберг Лев Йосифович, Гулий Микола Маркович, Ивашньов Евгеній Антонович

МПК: F16K 15/14, F04B 39/10

Мітки: клапан, полосовий

Номер патенту: 13382

Опубліковано: 28.02.1997

Автор: Ханц Храбаль

МПК: F04B 39/10, F16K 15/02

Мітки: клапан, кільцевий

Формула / Реферат:

(57)1. Кольцевой клапан, преимущественно для компрессоров, содержащий седло скольцевыми каналами для регулируемой среды, ограничитель подъема с отводными каналами и размещенные между ними кольцевые запорные органы и подпружиненные к ним сцентрированные опорные элементы, отличающийся тем, что опорные элементы выполнены в виде пластины, образованной концентрично расположенными плоскими кольцами, соединенными между собой перемычками.2....

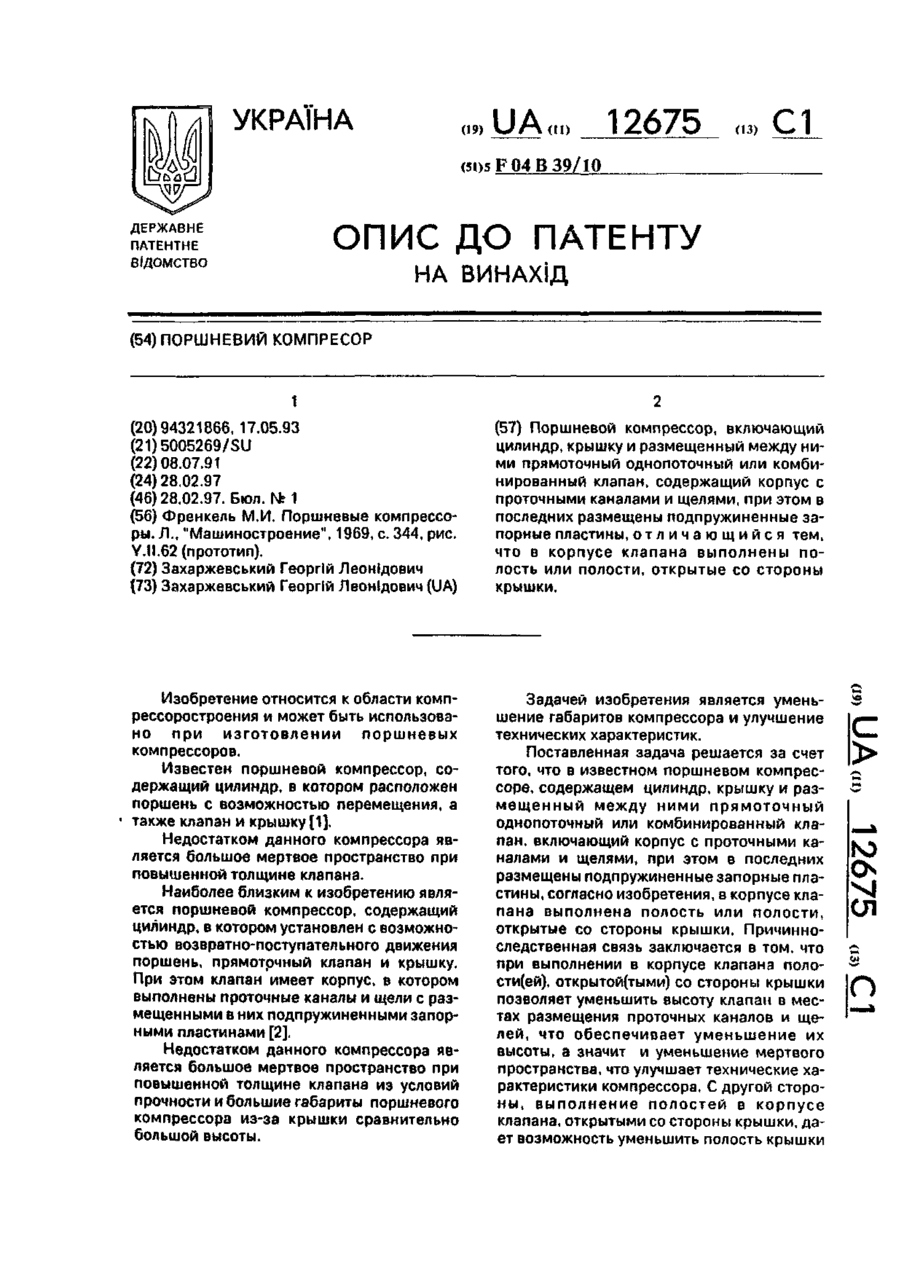

Номер патенту: 12675

Опубліковано: 28.02.1997

Автор: Захаржевський Георгій Леонідович

МПК: F04B 39/10

Мітки: поршневий, компресор

Формула / Реферат:

(57) Поршневой компрессор, включающий цилиндр, крышку и размещенный между ними прямоточный однопоточный или комбинированный клапан, содержащий корпус с проточными каналами и щелями, при этом в последних размещены подпружиненные запорные пластины, отличающийся тем, что в корпусе клапана выполнены полость или полости, открытые со стороны крышки.

Номер патенту: 1007

Опубліковано: 30.12.1993

Автори: Захаржевський Георгій Леонідович, Седіков Вадим Васильович, Лоза Борис Петрович, Владимиров Віктор Миколайович

МПК: F04B 39/10, F16K 15/14

Мітки: клапан, прямоточний

Формула / Реферат:

Формула изобретенияПрямоточный клапан, содержащий корпус с каналами, разделенными ребрами жесткости, и установленные в каналах подпружиненные запорные пластины, отличающийся тем, что, с целью упрощения конструкции, на корпусе со стороны выхода каналов расположена планка, контактирующая с концами пластин.2. Клапан по п.1, отличающийся тем, что в корпусе выполнены диаметрально расположенные выемки и концы планки введены в...
