Пристрій для монтажу телескопічної вежі, що містить гідродомкрат, головку поршня, силові стрижні, шарнірно приєднані до кільцеподібної осі, і комплект стальних конусних кілець, який відрізняється тим, що конусні стальні кільця і силові стрижні сконструйовані таким чином, щоб відповідні розрахункові точки на площинах обпирання силових стрижнів на конусні стальні кільця розміщувались на дузі, проведеній з радіусом між цими точками на конусних сталевих кільцях і центрами перерізу у кільцеподібній осі, кількість силових стрижнів у головці поршня і їх діаметр визначають розрахунком, а стріла підйому склепіння, утвореного конусними сталевими кільцями, менша від радіуса цієї дуги.

Текст

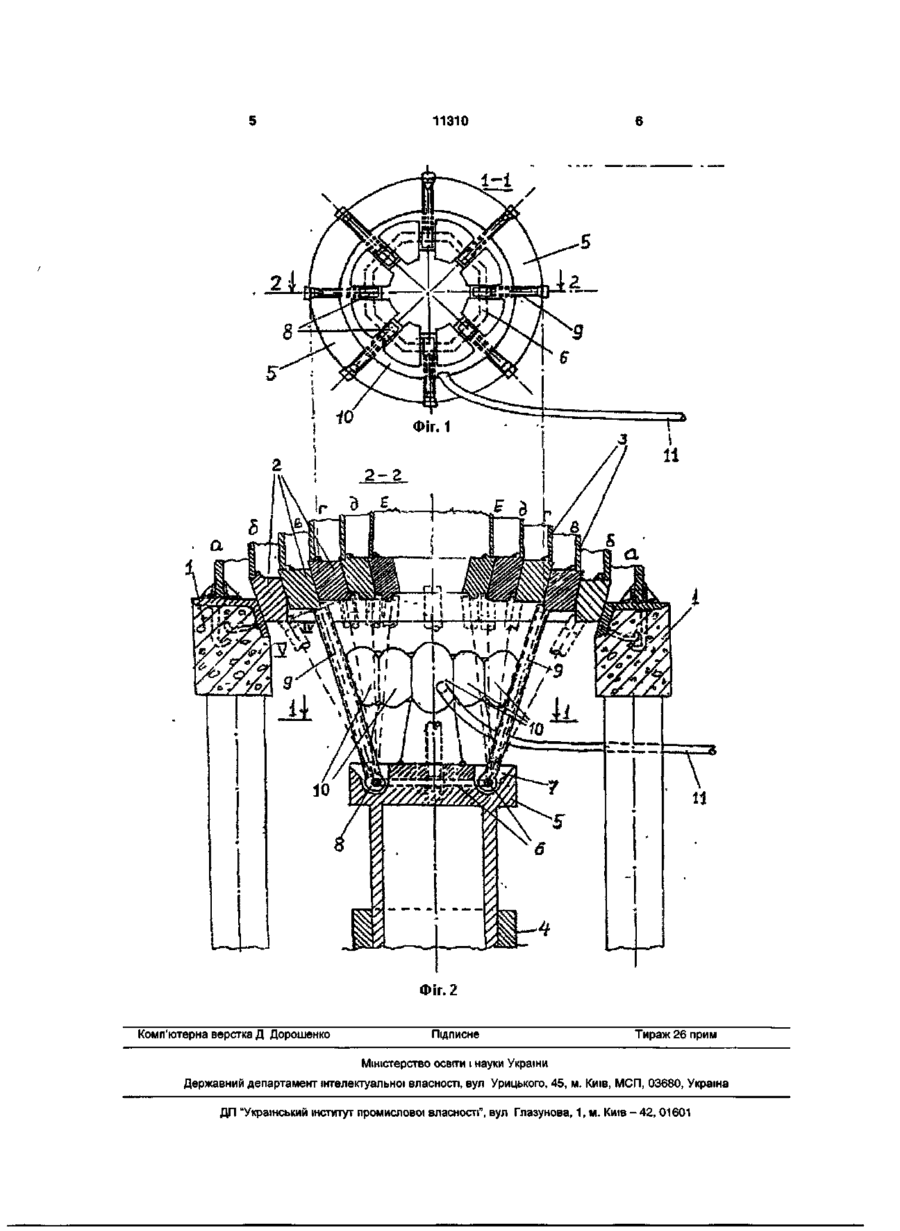

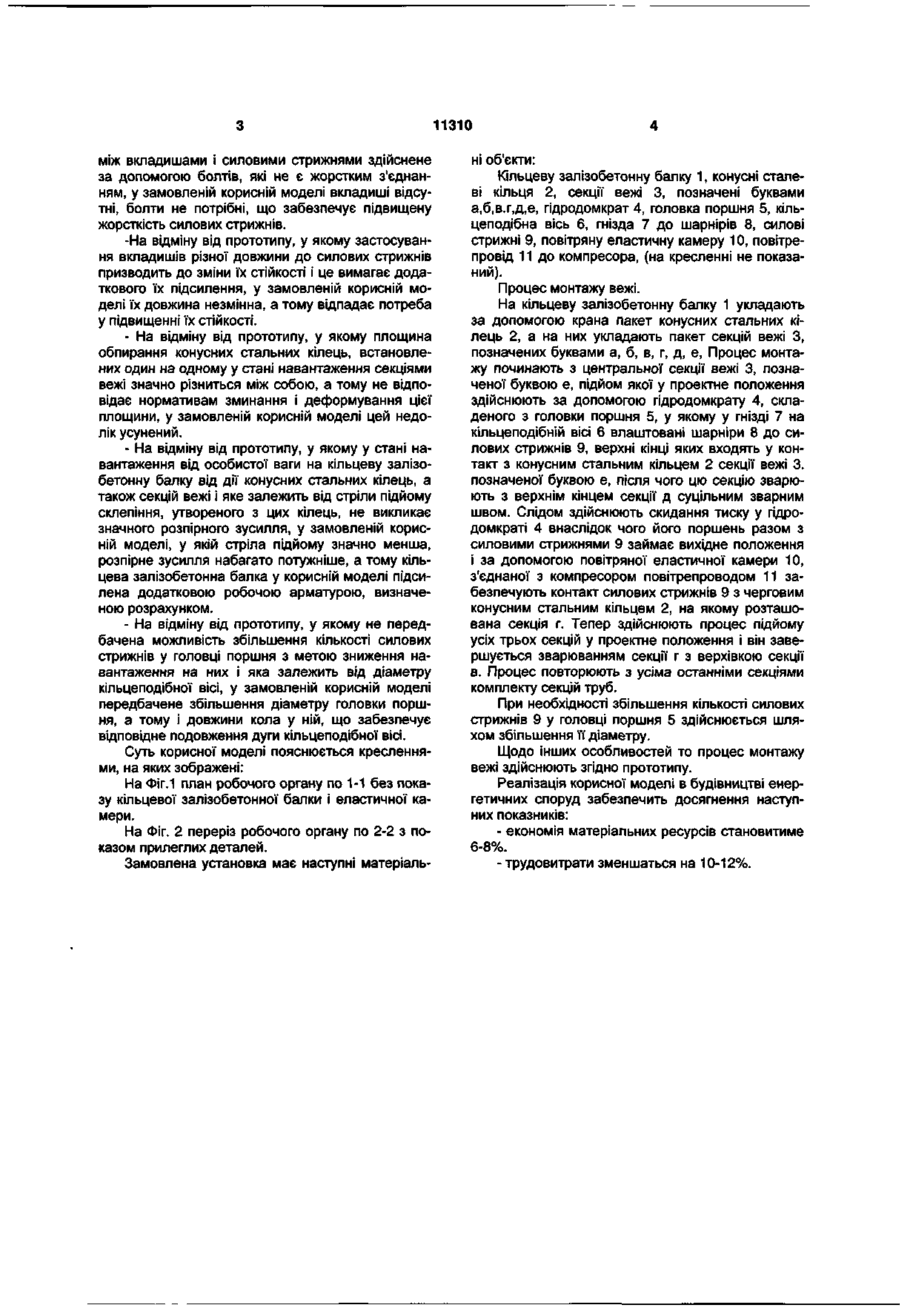

Пристрій для монтажу телескопічної вежі, що містить гідродомкрат, головку поршня, силові стрижні, шарнірно приєднані до кільцеподібної осі, і комплект стальних конусних кілець, який відріз няється тим, що конусні стальні кільця і силові стрижні сконструйовані таким чином, щоб відповідні розрахункові точки на площинах обпирання силових стрижнів на конусні стальні кільця розміщувались на дузі, проведеній з радіусом між цими точками на конусних сталевих кільцях і центрами перерізу у кільцеподібній осі, кількість силових стрижнів у головці поршня і їх діаметр визначають розрахунком, а стріла підйому склепіння, утвореного конусними сталевими кільцями, менша від радіуса цієї дуги. Корисна модель відноситься до нетрадиційної енергетики і, зокрема, до металевих трубчастих опор вітроенергетичних установок. Відома конструкція пристрою для монтажу телескопічної вежі, в якій у головку поршня жорстко вмонтована кільцеподібна вісь, навкруги якої утворені гнізда з шарнірним приєднанням до неї насадки у вигляді комплекту силових стрижнів, забезпечених можливістю повороту навколо кільцеподібної вісі на розрахунковий кут, а у просторі між силовими стрижнями розміщена і прикріплена до них еластична повітряна камера, приєднана до компресора. [№20040705421 від 06.07.04. Висновок про видачу деклараційного патенту на корисну модель від 17.11.04.] Це технічне рішення з технічної суті є найбільш близьким до замовленої корисної моделі, а тому прийняте за прототип. Недоліками прототипу слід вважати: необхідність застосовувати змінні за розміром вкладиші до силових стрижнів, що пов'язане з тим, що ці вкладиші мають різну довжину, а це означає необхідність застосовувати додаткові витрати матеріалу; крім того збільшується об'єм монтажних робіт, виникаючих при зборці і розборці з'єднань вкладишів з силовими стрижнями, причому їх кількість дорівнює добутку кількості секцій вежі, помноженої на чисельність силових стрижнів у головці поршня. В основу корисної моделі поставлена задача з розробки такої конструкції пристрою для монтажу телескопічної вежі, в якій були би застосовані однакової довжини силові стрижні, шарнірне прикріплені до головки поршня, і якими здійснювався би монтаж всіх секцій вежі без застосування вкладишів до силових стрижнів. Це досягається тим, що у пристрої для монтажу телескопічної вежі у складі гідродомкрату, головки поршня, силових стрижнів, шарнірно приєднаних до кільцеподібної вісі і комплекту стальних кілець, силові стрижні сконструйовані таким чином, щоб відповідні розрахункові точки на площинах обпирання силових стрижнів на конусні стальні кільця розміщувались на дузі, проведеній з радіусом між цими точками на конусних стальних кільцях і центрами перерізу у кільцеподібній вісі, а кількість силових стрижнів у головці поршня і їх діаметр визначають розрахунком, а стріла підйому склепіння, утвореного конусними стальними кільцями зменшена відповідно до радіусу цієї дуги. Між суттєвими ознаками і задачею корисної моделі існує наступний причинно - наслідковий зв'язок. -На відміну від прототипу, у якому для монтажу вежі застосовані вкладиші для нарощування силових стрижнів, кількість яких залежить від чисельності секцій вежі і їх кількості у головці поршня, у замовленій корисній моделі вкладиші відсутні, що дає економію матеріалу і трудовитрат. -На відміну від прототипу, у якому з'єднання 11310 між вкладишами і силовими стрижнями здійснене за допомогою болтів, які не є жорстким з'єднанням, у замовленій корисній моделі вкладиші відсутні, болти не потрібні, що забезпечує підвищену жорсткість силових стрижнів. -На відміну від прототипу, у якому застосування вкладишів різної довжини до силових стрижнів призводить до зміни їх стійкості і це вимагає додаткового їх підсилення, у замовленій корисній моделі їх довжина незмінна, а тому відпадає потреба у підвищенні їх стійкості. - На відміну від прототипу, у якому площина обпирання конусних стальних кілець, встановлених один на одному у стані навантаження секціями вежі значно різниться між собою, а тому не відповідає нормативам зминання і деформування цієї площини, у замовленій корисній моделі цей недолік усунений. - На відміну від прототипу, у якому у стані навантаження від особистої ваги на кільцеву залізобетонну балку від дії конусних стальних кілець, а також секцій вежі і яке залежить від стріли підйому склепіння, утвореного з цих кілець, не викликає значного розпірного зусилля, у замовленій корисній моделі, у якій стріла підйому значно менша, розпірне зусилля набагато потужніше, а тому кільцева залізобетонна балка у корисній моделі підсилена додатковою робочою арматурою, визначеною розрахунком. - На відміну від прототипу, у якому не передбачена можливість збільшення кількості силових стрижнів у головці поршня з метою зниження навантаження на них і яка залежить від діаметру кільцеподібної вісі, у замовленій корисній моделі передбачене збільшення діаметру головки поршня, а тому і довжини кола у ній, що забезпечує відповідне подовження дуги кільцеподібної вісі. Суть корисної моделі пояснюється кресленнями, на яких зображені: На Фіг.1 план робочого органу по 1-1 без показу кільцевої залізобетонної балки і еластичної камери. На Фіг. 2 переріз робочого органу по 2-2 з показом прилеглих деталей. Замовлена установка має наступні матеріаль ні об'єкти: Кільцеву залізобетонну балку 1, конусні сталеві кільця 2, секції вежі 3, позначені буквами а,б,в.г,д,е, гідродомкрат 4, головка поршня 5, кільцеподібна вісь 6, гнізда 7 до шарнірів 8, силові стрижні 9, повітряну еластичну камеру 10, повітрепровід 11 до компресора, (на кресленні не показаний). Процес монтажу вежі. На кільцеву залізобетонну балку 1 укладають за допомогою крана пакет конусних стальних кілець 2, а на них укладають пакет секцій вежі З, позначених буквами а, б, в, г, д, є, Процес монтажу починають з центральної секції вежі 3, позначеної буквою є, підйом якої у проектне положення здійснюють за допомогою гідродомкрату 4, складеного з головки поршня 5, у якому у гнізді 7 на кільцеподібній вісі 6 влаштовані шарніри 8 до силових стрижнів 9, верхні кінці яких входять у контакт з конусним стальним кільцем 2 секції вежі 3. позначеної буквою є, після чого цю секцію зварюють з верхнім кінцем секції д суцільним зварним швом. Слідом здійснюють скидання тиску у гідродомкраті 4 внаслідок чого його поршень разом з силовими стрижнями 9 займає вихідне положення і за допомогою повітряної еластичної камери 10, з'єднаної з компресором повітрепроводом 11 забезпечують контакт силових стрижнів 9 з черговим конусним стальним кільцем 2, на якому розташована секція г. Тепер здійснюють процес підйому усіх трьох секцій у проектне положення і він завершується зварюванням секції г з верхівкою секції в. Процес повторюють з усіма останніми секціями комплекту секцій труб. При необхідності збільшення кількості силових стрижнів 9 у головці поршня 5 здійснюється шляхом збільшення її діаметру. Щодо інших особливостей то процес монтажу вежі здійснюють згідно прототипу. Реалізація корисної моделі в будівництві енергетичних споруд забезпечить досягнення наступних показників: - економія матеріальних ресурсів становитиме 6-8%. - трудовитрати зменшаться на 10-12%. 11310 \ Фіг. 2 Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for telescopic tower mounting

Автори англійською

Kolenchuk Dmytro Mykolaiovych, Hluhova Valentyna Ivanivna

Назва патенту російською

Устройство для монтажа телескопической башни

Автори російською

Коленчук Дмитрий Николаевич, Глухова Валентина Ивановна

МПК / Мітки

МПК: E04H 12/34

Мітки: телескопічної, пристрій, вежі, монтажу
