Система блокування електроустаткування очисного комбайна

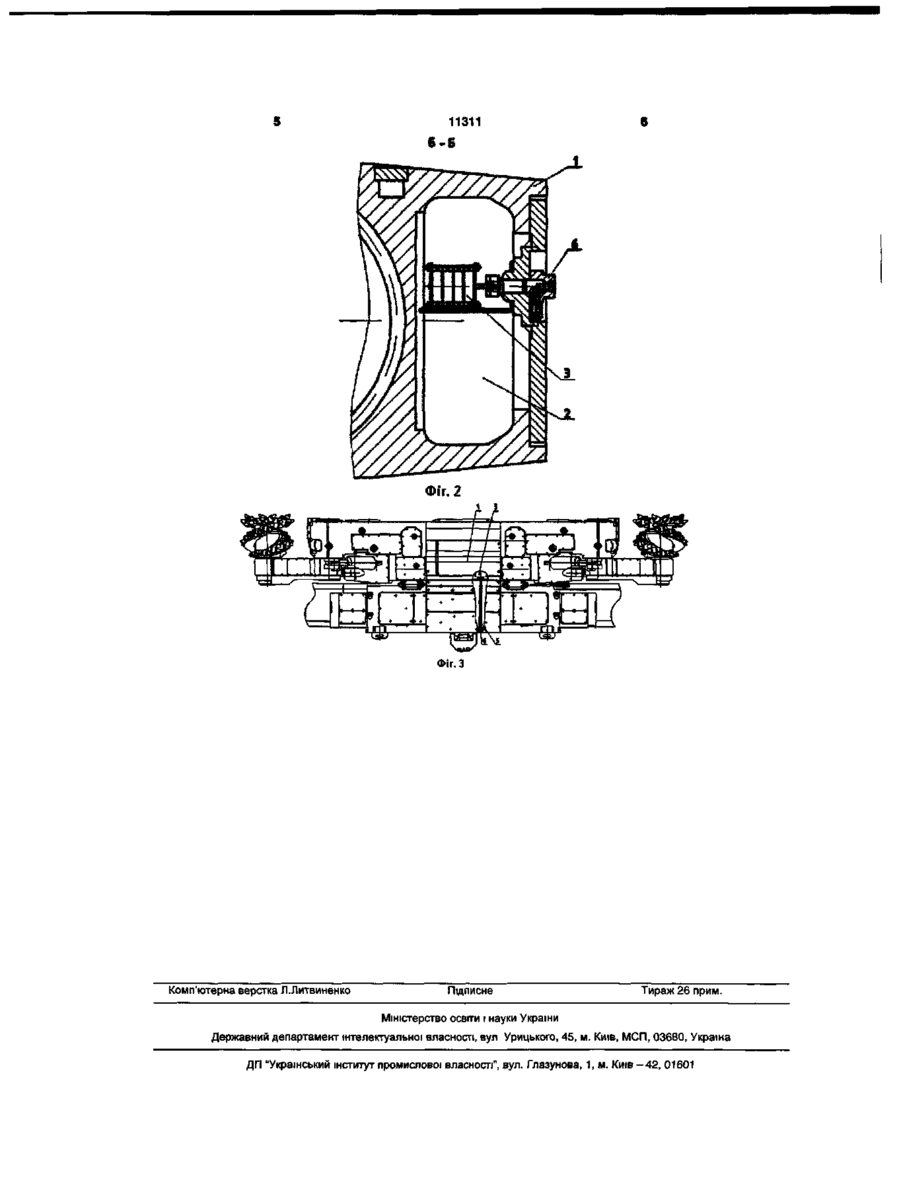

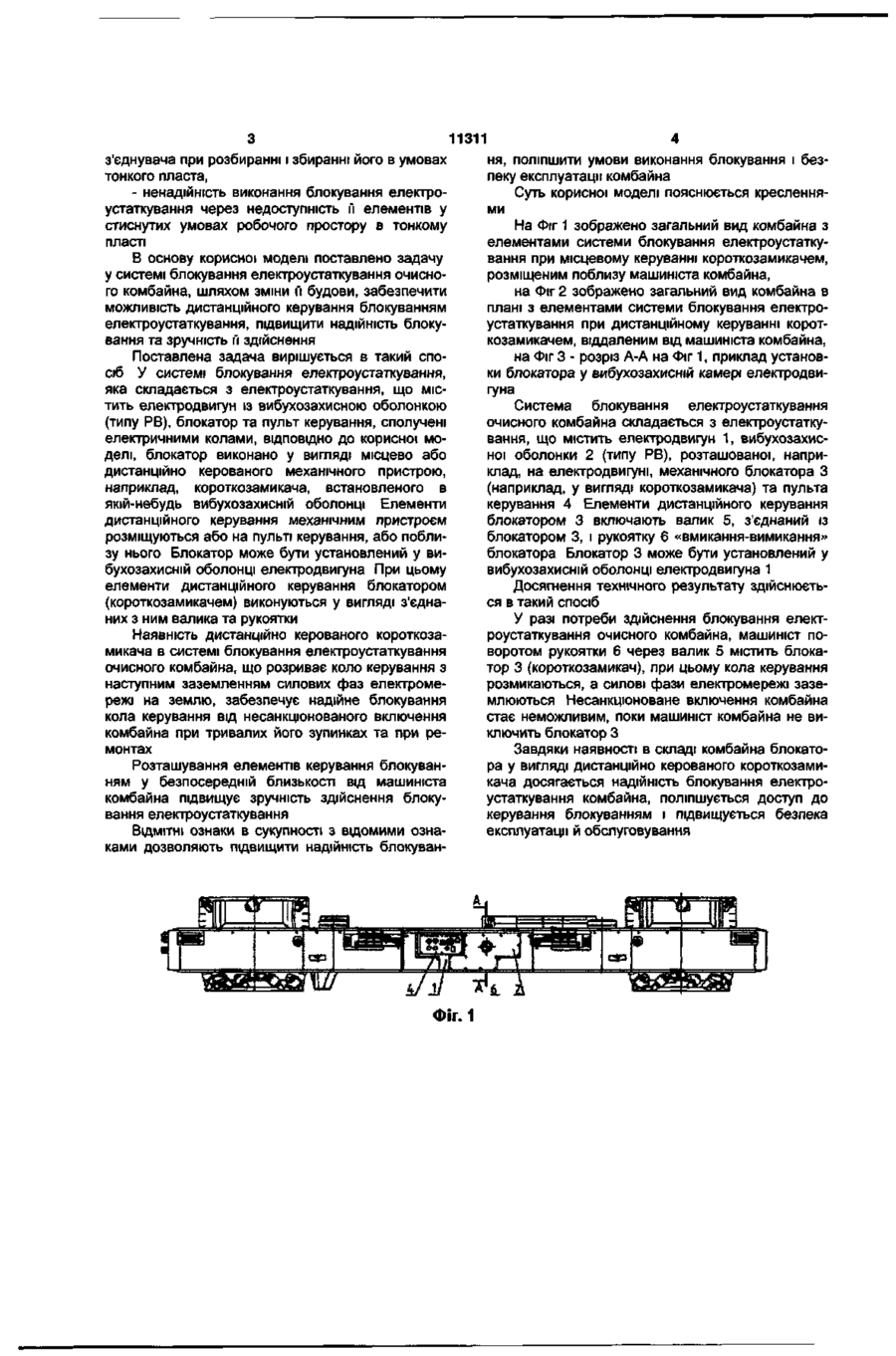

1. Система блокування електроустаткування очисного комбайна, яка складається з електроустаткування, що містить, як мінімум, один електродвигун і одну вибухозахисну оболонку (типу ру дникової вибухозахисної), блокатор та пульт керування, сполучені електричними колами, яка відрізняється тим, що блокатор виконано у вигляді місцево або дистанційно керованого механічного пристрою, наприклад, короткозамикача, встановленого в якій-небудь вибухозахисній оболонці, при цьому елементи керування механічним пристроєм розміщені поблизу пульта керування або безпосередньо в ньому. 2. Система блокування за п.1, яка відрізняється тим, що короткозамикач установлено у вибухозахисній оболонці електродвигуна. 3. Система блокування за п.1, яка відрізняється тим, що елементи дистанційного керування короткозамикачем виконані у вигляді з'єднаних з ним валика та рукоятки. со Корисна модель відноситься до вугільного і гірничорудного машинобудування і може бути використана у вугільній і гірничорудній промисловості, переважно в складі вугільних комбайнів та агрегатів для механізації очисних та нарізних робіт при підземному вийманні вугілля й інших корисних копалин з тонких пластів. Відома система блокування електроустаткування, застосована в очисному вугільному комбайні КА80, прийнята за прототип, найбільш близька до корисної моделі за конструкцією та технічним результатом, що досягається [див. «Руководство по эксплуатации комбайна КА80», институт «Донгипроуглемаш», арх. №5229-6, Донецк, 1984]. Система блокування електроустаткування комбайна даного типу складається з електроустаткування, що містить електродвигун із вибухозахисною оболонкою (типу РВ), систему блокування електроустаткування від несанкціонованого включення з блокатором у вигляді кабельного штепсельного з'єднувача, і пульт керування комбайном. Особливістю конструкції комбайна такого типу є те, що через малі габарити комбайна його сис тема блокування електроустаткування з блокатором у вигляді штепсельного з'єднувача розміщена на корпусі електродвигуна, що створює незручність для виконання блокування. Характерною рисою блокування електроустаткування від несанкціонованого включення є те, що при тривалих зупинках комбайна для обслуговування і при ремонтах за правилами безпеки блокатор (кабельний штепсельний з'єднувач) треба механічно вручну роз'єднувати для створення відкритого розриву силового кабелю з метою забезпечення безпеки виконання робіт на зупиненому комбайні. Однак, під час роботи комбайна в умовах тонкого пласта через близьке сусідство елементів кріплення й іншого устаткування доступ до кабельного штепсельного з'єднувача утруднено. Таким чином, недоліками системи блокування електроустаткування даного комбайна від несанкціонованого (небажаного) включення є: - відсутність дистанційного керування блокуванням, висока трудомісткість і незручність роз'єднання кабельного штепсельного з'єднувача при обслуговуванні і ремонтах комбайна; - висока аварійність кабельного штепсельного О) 11311 з'єднувача при розбиранні і збиранні його в умовах тонкого пласта, - ненадійність виконання блокування електроустаткування через недоступність її елементів у стиснутих умовах робочого простору в тонкому пласті В основу корисної моделі поставлено задачу у системі блокування електроустаткування очисного комбайна, шляхом зміни її будови, забезпечити можливість дистанційного керування блокуванням електроустаткування, підвищити надійність блокування та зручність її здійснення Поставлена задача вирішується в такий спосіб У системі блокування електроустаткування, яка складається з електроустаткування, що містить електродвигун із вибухозахисною оболонкою (типу РВ), блокатор та пульт керування, сполучені електричними колами, ВІДПОВІДНО ДО корисної моделі, блокатор виконано у вигляді місцево або дистанційно керованого механічного пристрою, наприклад, короткозамикача, встановленого в якій-небудь вибухозахисній оболонці Елементи дистанційного керування механічним пристроєм розміщуються або на пульті керування, або поблизу нього Блокатор може бути установлений у вибухозахисній оболонці електродвигуна При цьому елементи дистанційного керування блокатором (короткозамикачем) виконуються у вигляді з'єднаних з ним валика та рукоятки Наявність дистанційно керованого короткозамикача в системі блокування електроустаткування очисного комбайна, що розриває коло керування з наступним заземленням силових фаз електромережі на землю, забезпечує надійне блокування кола керування від несанкціонованого включення комбайна при тривалих його зупинках та при ремонтах Розташування елементів керування блокуванням у безпосередній близькості від машиніста комбайна підвищує зручність здійснення блокування електроустаткування ВІДМІТНІ ознаки в сукупності з відомими ознаками дозволяють підвищити надійність блокуван Фіг. 1 ня, ПОЛІПШИТИ умови виконання блокування і безпеку експлуатації комбайна Суть корисної моделі пояснюється кресленнями На Фіг 1 зображено загальний вид комбайна з елементами системи блокування електроустаткування при місцевому керуванні короткозамикачем, розміщеним поблизу машиніста комбайна, на Фіг 2 зображено загальний вид комбайна в плані з елементами системи блокування електроустаткування при дистанційному керуванні короткозамикачем, віддаленим від машиніста комбайна, на Фіг 3 - розріз А-А на Фіг 1, приклад установки блокатора у вибухозахисній камері електродвигуна Система блокування електроустаткування очисного комбайна складається з електроустаткування, що містить електродвигун 1, вибухозахисноі оболонки 2 (типу РВ), розташованої, наприклад, на електродвигуні, механічного блокатора З (наприклад, у вигляді короткозамикача) та пульта керування 4 Елементи дистанційного керування блокатором 3 включають валик 5, з'єднаний із блокатором 3, і рукоятку 6 «вмикання-вимикання» блокатора Блокатор 3 може бути установлений у вибухозахисній оболонці електродвигуна 1 Досягнення технічного результату здійснюється в такий спосіб У разі потреби здійснення блокування електроустаткування очисного комбайна, машиніст поворотом рукоятки 6 через валик 5 містить блокатор 3 (короткозамикач), при цьому кола керування розмикаються, а силові фази електромережі заземлюються Несанкціоноване включення комбайна стає неможливим, поки машиніст комбайна не виключить блокатор З Завдяки наявності в складі комбайна блокатора у вигляді дистанційно керованого короткозамикача досягається надійність блокування електроустаткування комбайна, поліпшується доступ до керування блокуванням і підвищується безпека експлуатації й обслуговування Фіг. 2 Фіг. З Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
