Гідравлічна система

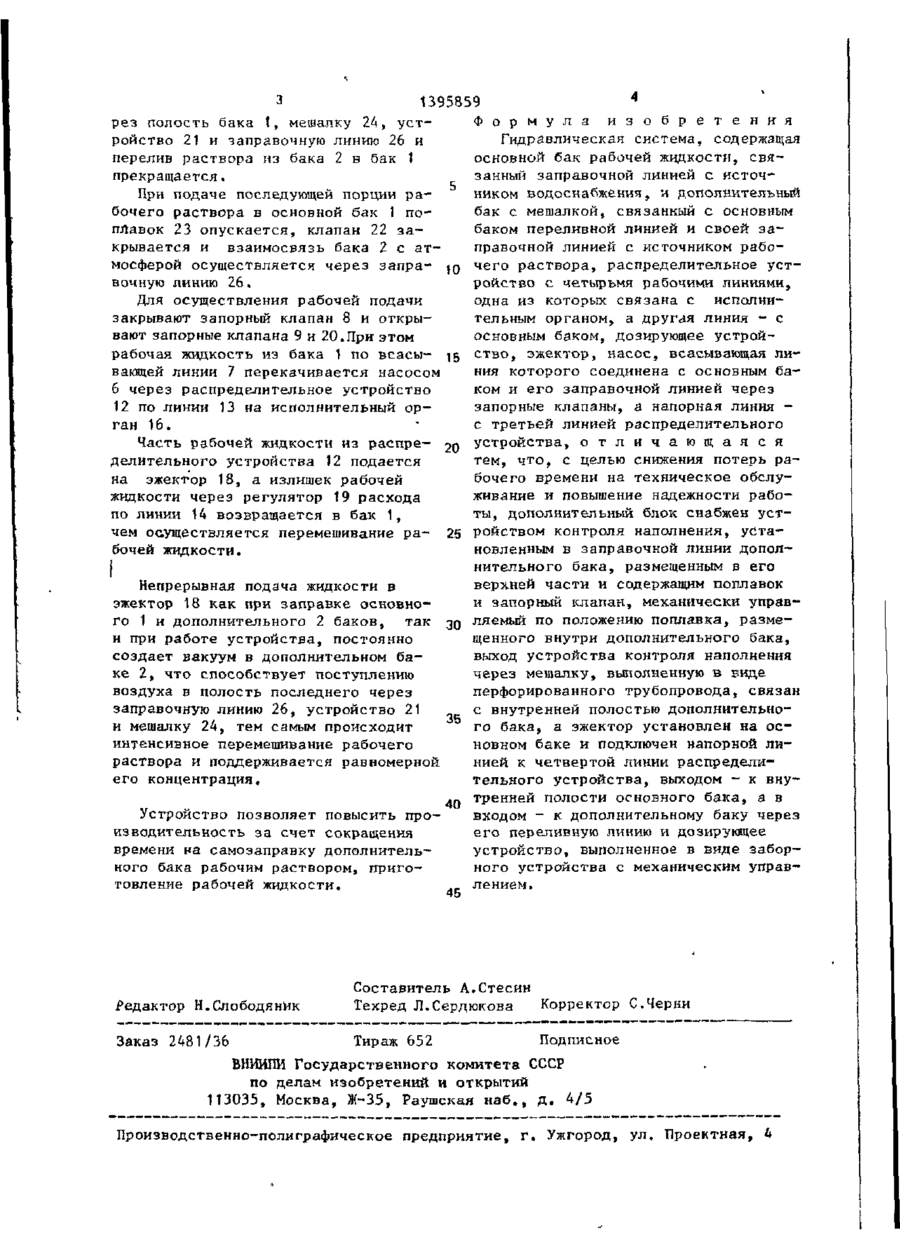

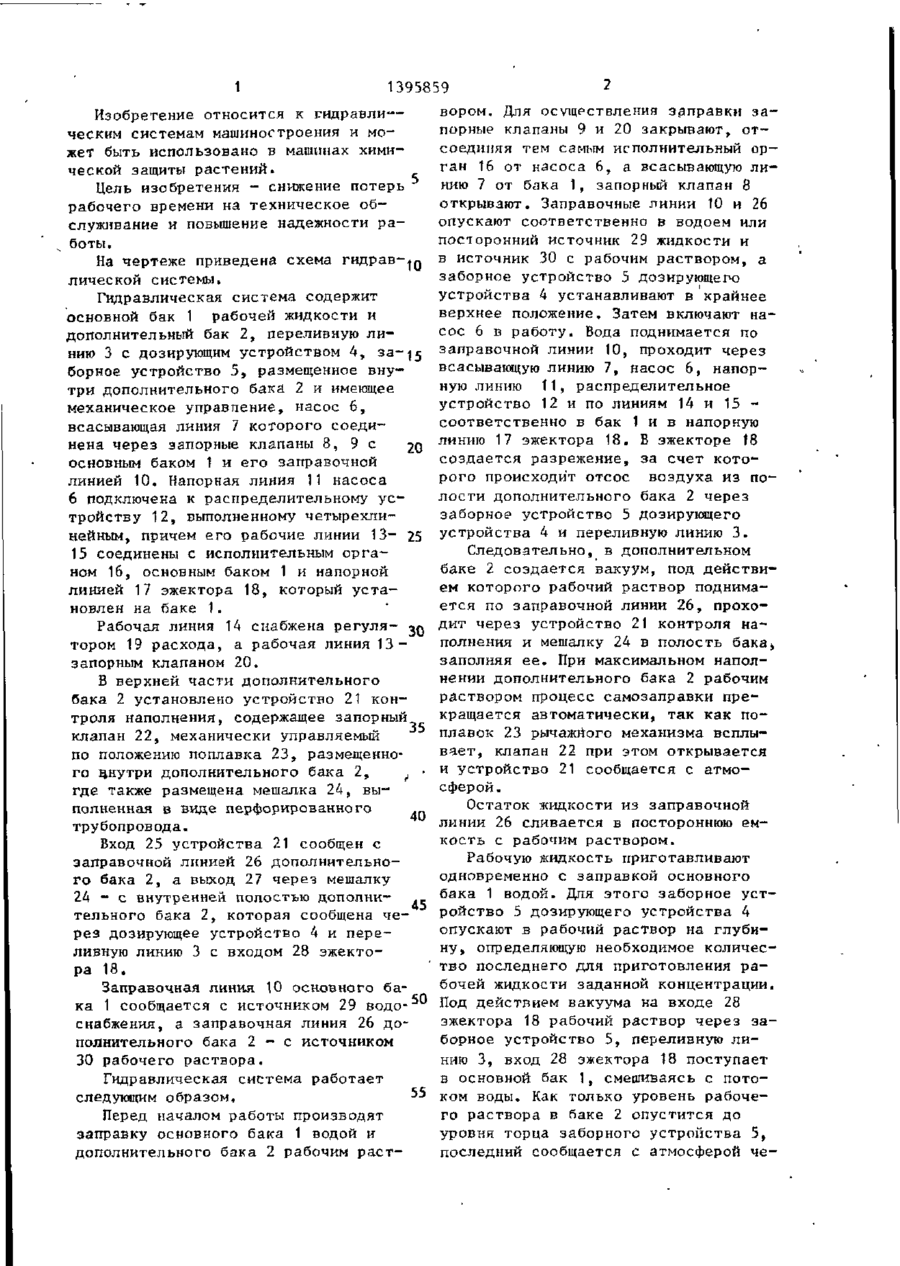

Изобретение м.б. использовано в машинах химической защиты растений. Цель изобретения - снижение потерь рабочего времени на техническое обслуживание системы и повышение надежности ее работы. В верхней части дополнительного бака 2 установлено устр-во 21 контроля наполнения, содержащее запорный клапан 22, механически управляемый по положению поплавка 23, размещенного внутри бака 2. Устр-во 21 установлено в заправочной линии 26 бака 2, а его выход 27 через мешалку 24, выполненную в виде перфорированного трубопровода, связан с внутренней полостью бака 2. Эжектор 18 установлен на основном баке 1 и подключен напорной линией 17 к четвертой линии распределительного устр-ва 12, выходом - к внутренней полости бака 1, а входом 28 - к баку А через его переливную линию 3 и дозирующее устр-во 4, выполненное в виде заборного устр-ва с механическим управлением. При таком выполнении осуществляется непрерывная подача жидкости в эжектор как при заправке баков 1, 2, так и при работе устр-ва. В результате этого в баке 2 постоянно создается вакуум, что способствует поступлению воздуха в полость бака 2 через линию 26, устройство 21, мешалку 24, интенсивному перемешиванию рабочего раствора и поддерживанию равномерной его концентрации. Сокращается время на самозаправку бака 2 рабочим раствором и приготовление рабочей жидкости. 1 ил. it V РПО-К IS * С со со СП 00 1 2 1395859 вором. Для осуществления заправки заИзобретение относится к гидравли— порные клапаны 9 и 20 закрывают, отческим системам машиностроения и мосоединяя тем самым исполнительный оржет быть использовано в машинах химиган 16 от насоса 6, а всасывающую лической защиты растений. нию 7 от бака 1, запорный клапан 8 Цель изобретения - снижение потерь открывают. Заправочные линии 10 и 26 рабочего времени на техническое обопускают соответственно в водоем или служивание и повышение надежности рапосторонний источник 29 жидкости и боты. На чертеже приведена схема гидрав-^ в источник 30 с рабочим раствором, а заборное устройство 5 дозирующего лическои системы. устройства 4 устанавливают в крайнее Гидравлическая система содержит верхнее положение. Затем включают наосновной бак 1 рабочей жидкости и сос 6 в работу. Вода поднимается по дополнительный бак 2, переливную лизаправочной линии 10, проходит через нию 3 с дозирующим устройством 4, завсасывающую линию 7, насос 6, напорборное устройство 5, размещенное внуную линию 11, распределительное три дополнительного бака 2 и имеющее устройство 12 и по линиям 14 и 15 механическое управление, насос 6, соответственно в бак 1 и в напорную всасывающая линия 7 которого соедилинию 17 эжектора 18. Б эжекторе 18 нена через запорные клапаны 8, 9 с 20 создается разрежение, за счет котоосновным баком 1 и его заправочной рого происходит отсос воздуха из полинией 10. Напорная линия 11 насоса лости дополнительного бака 2 через 6 подключена к распределительному усзаборное устройство 5 дозирующего тройству 12, выполненному четырехлиустройства 4 и переливную линию 3. нейным, причем его рабочие линии 13- 25 15 соединены с исполнительным оргаСледовательно, в дополнительном ном 16, основным баком 1 и напорной баке 2 создается вакуум, под действилинией 17 эжектора 18, который устаем которого рабочий раствор поднимановлен на баке 1. ется по заправочной линии 26, проходит через устройство 21 контроля наРабочая линия 14 снабжена регуляполнения и мешалку 24 в полость бака^ тором 19 расхода, а рабочая линия 1 3 заполняя ее. При максимальном наползапорным клапаном 20. нении дополнительного бака 2 рабочим В верхней части дополнительного раствором процесс самозаправки пребака 2 установлено устройство 21 конкращается автоматически, так как потроля наполнения, содержащее запорный 35 плавок 23 рычажного механизма всплыклапан 22, механически управляемый вает, клапан 22 при этом открывается по положению поплавка 23, размещеннои устройство 21 сообщается с атмого вдгутри дополнительного бака 2, f сферой. где также размещена мешалка 24, вы зо полненная в виде перфорированного 40 трубопровода. Вход 25 устройства 21 сообщен с заправочной линией 26 дополнительного бака 2, а выход 27 через мешалку 24 - с внутренней полостью дополни45 тельного бака 2, которая сообщена через дозирующее устройство 4 и переливную линию 3 с входом 28 эжектора 18. Заправочная пиния 10 основного бака 1 сообщается с источником 29 водо- 50 снабжения, а заправочная линия 26 дополнительного бака 2 - е источником 30 рабочего раствора. Гидравлическая система работает следующим образом, " Перед началом работы производят заправку основного бака 1 водой и дополнительного бака 2 рабочим раст Остаток жидкости из заправочной линии 26 сливается в постороннюю емкость с рабочим раствором. Рабочую жидкость приготавливают одновременно с заправкой основного бака 1 водой. Для этого заборное устройство 5 дозирующего устройства 4 опускают в рабочий раствор на глубину, определяющую необходимое количество последнего для приготовления рабочей жидкости заданной концентрации. Под действием вакуума на входе 28 эжектора 18 рабочий раствор через заборное устройство 5, переливную линию 3, вход 28 эжектора 18 поступает в основной бак 1, смешиваясь с потоком воды. Как только уровень рабочего раствора в баке 2 опустится до уровня торца заборного устройства 5, последний сообщается с атмосферой че 1395859 Ф о р м у л а и з о б р е т е н и я рез полость бака 1, мешалку 24, устГидравлическая система, содержащая ройство 21 и заправочную линию 26 и основной бак рабочей жидкости, с в я перелив раствора из бака 2 в бак 1 занный заправочной линией с источпрекращается. ником водоснабжения, и дополнительный При подаче последующей порции рабак с мешалкой, связанный с основным бочего раствора в основной бак 1 побаком переливной линией и своей з а плавок 23 опускается, клапан 22 заправочной линией с источником рабокрывается и взаимосвязь бака 2 с атмосферой осуществляется через запра- 10 чего раствора, распределительное устройство с четырьмя рабочими линиями, вочную линию 26, одна из которых связана с исполниДля осуществления рабочей подачи тельным органом, а другая линия - с закрывают запорный клапан 8 и открыосновным баком, дозирующее устройвают запорные клапана 9 и 20.При этом с т в о , эжектор, насос, всасывающая лирабочая жидкость из бака 1 по всасыния которого соединена с основным бавающей линии 7 перекачивается насосом ком и его заправочной линией через 6 через распределительное устройство запорные клапаны, а напорная линия 12 по линии 13 на исполнительный орс третьей линией распределительного ган 16. устройства, о т л и ч а ю щ а я с я Часть рабочей жидкости из распретем, ч т о , с целью снижения потерь раделительного устройства 12 подается бочего времени на техническое обслуна эжектор 18, а излишек рабочей живание и повышение надежности рабожидкости через регулятор 19 расхода ты, дополнительный блок снабжен устпо линии 14 возвращается в бак 1, ройством контроля наполнения, устачем осуществляется перемешивание ра- 25 новленным в заправочной линии дополбочей жидкости. нительного бака, размещенным в его верхней части и содержащим поплавок и запорный клапан, механически управНепрерывная подача жидкости в ляемый по положению поплавка, размеэжектор 18 как при заправке основного 1 и дополнительного 2 баков, так 30 щенного внутри дополнительного бака, выход устройства контроля наполнения и при работе устройства, постоянно через мешалку, выполненную в виде создает вакуум в дополнительном баперфорированного трубопровода, связан ке 2, что способствует поступлению с внутренней полостью дополнительновоздуха в полость последнего через го бака, а эжектор установлен на о с заправочную линию 26, устройство 21 35 новном баке и подключен напорной лии мешалку 24, тем самым происходит нией к четвертой линии распределиинтенсивное перемешивание рабочего тельного устройства, выходом - к внураствора и поддерживается равномерной тренней полости основного бака, а в его концентрация. 40 входом - к дополнительному баку через Устройство позволяет повысить проего переливную линию и дозирующее изводительность за счет сокращения устройство, выполненное в виде заборвремени на самозаправку дополнительного устройства с механическим управного бака рабочим раствором, приголением. товление рабочей жидкости. I 45 Редактор Н.Слободяник Заказ 2481/36 Составитель А.Стесин Техред Л.Сердюкова Корректор С.Черни Тираж 652 Подписное ВНИИГШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б , , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
