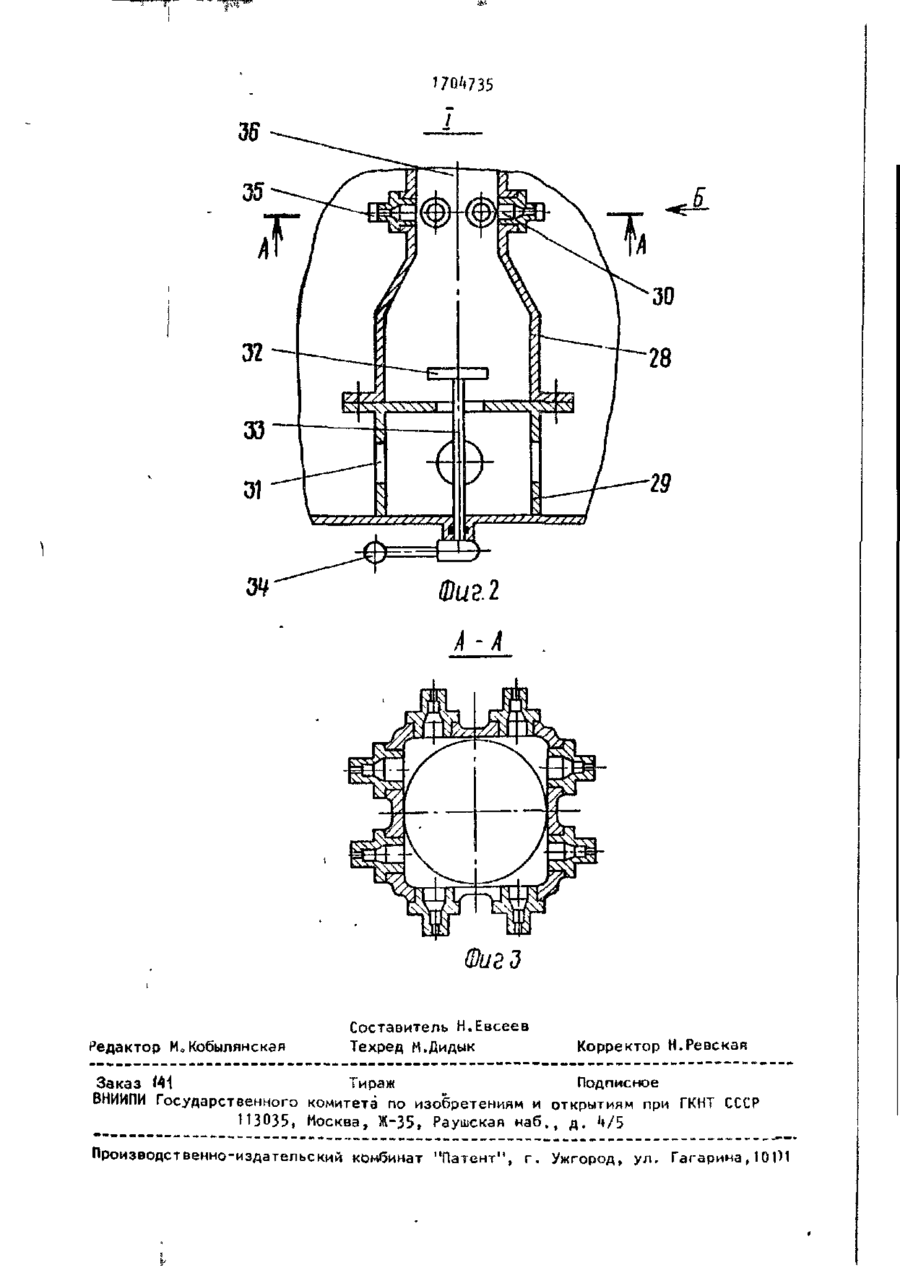

союз СОЗЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИМ (51)5 А 01 Н 7 / 0 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЬГГИЯМ ПРИ ГКИТ СССР 1 v • • . (21) W1710/15 ?• . "-^r (22) 02.10,89 (46) 15*01„92.Бюл. № 2 і(71) Головное специализированное конструкторско-технологическое бюро сельхозхиммаш (72) В.М.Яцишин, Б„С0Бурд и САоМачуга • '; • (53) 631.3^7.3(088.8) . . (56) Техническое описание и инструкция по эксплуатации опрыскивателя прицепного вентиляционного ОПВ-1200. Львов, 1983. (5і») ГИДРАВЛИЧЕСКАЯ СХЕМА ОПРЫСКИВАТЕЛЯ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для химической защиты растений от вредителей, болезней и сорняков. Цель - повышение про" изводитеяьности опрыскивателя, расширение его технологических возможностей, и получение постоянной концентрации рабочей жидкости. Ґидравли 2 ческая схема опрыскивателя содержит бак 1 с перемешивающим устройством (ПУ) 11, насос 2 с всасывающей магистралью 3, напорная магистналь 7 которого сообщена с рабочим органом 8, и переливную магистраль 9, соединенную с баком через ПУ 11„ Последнее выполнено в виде клапана, в корпусе которого» состоящего из верхней и нижней частей с выполненными в них по периметру выходными каналами 30 и 31, установлен запорный элемент 32 со штоком 33» свободный конец которого снабжен рукояткой 3^ для его -перемещения и находится снаружи бака» В выходных каналах 30 ПУ 1 установ1 лены распыливающие сопла 35 под разными углами к продольной оси ПУ 11. Рабочая жидкость, поступающая в бак из ПУ 11 движется в разных направлениях> а именно вдоль и поперек бака и на разных уровнях по его высоте, приводя в движение всю жидкость, находящуюся в баке. 1 з0паф-лы. 3 ил. (Л 15® СО сл З 1704735 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для химической защиты растений от вредителей, болезней и сорняков. Известны гидравлические схемы опрыскивателей ОПВ-2000, включающие бак с перемешивающим устройством, насос с всасывающей магистралью, напорная 10 магистраль которого сообщена с рабочим органом,, и переливную магистраль, соединенную с баком через перемешивающее устройство. Перемешивающее устройство в извест-|5 ных опрыскивателях выполнено в виде изогнутой трубы, \іа выходе которой установлено сопло, закрепленное накидной гайкой. Наиболее близкой по технической 20 сущности к предлагаемому техническому решению является гидравлическая схема опрыскивателя ОПВ-1200о В известных схемах для приготовления рабочих жидкостей непосредст25 венно в баках опрыскивателей и их перемешивания требуется перед началом работы многократное перекачивание рабочих жидкостей через магистрали и перемешивающее устройство при 30 перекрытых рабочих органах, что значительно увеличивает время и технологическое обслуживание, а следовательно, снижает сменную производительность машиныа 35 Кроме того, рабочая жидкость, выходящая из перемешивающего устройства, движется в одном направлении, а именно вдоль бака, что не дает нужного эффекта для поддержания посто- 40 янной концентрации в процессе работы. Недостаток известных схем состоит в их ограниченных технологических возможностях. Перемешивающее устройство известных схем не позволяет 45 осуществите промывку внутренней полости бака о Для промывки бака необходимо выполнить такие вспомогательные технологические операции, как наполнение бака водой с последующим 50 выливом ее через рабочий орган, что снижает сменную производительность машины„ Цель изобретения - повышение производительности и качества работы оп55 рыскивателя. Указанная цель достигается тем, что з гидравлической схеме опрыскивателя, включающей бак с лере^ешиваю щим устройством, насос, всасывающую магистраль, напорную магистраль, сообщенную с рабочим органом, и переливную магистраль, соединенную с баком через перемешивающее устройство, перемешивающее устройство выполнено о виде клапана, в корпусе которого, состоящего из верхней и нижней частей, по периметру которых выполнены выходные каналы, установлен запорный элемент со штоком, свободный конец которого имеет рукоятку, расположенную снаружи бака, в выходных каналах верхней части корпуса установлены распыливающие сопла„ Распиливающие сопла установлены под равными углами к продольной оси перемешивающего устройства , При таком конструктивном исполнении нет необходимости а многократном перекачивании рабочих жидкостей через магистрали и перемешивающее устройство, так как рабочая жидкость, поступающая в бак из перемешивающего устройства, движется в разных направлениях, а именно вдоль и поперек бака и на разных уровнях по его высоте, приводя в движение всю жидкость, находящуюся в баке, что значительно сократит время приготовления рабочих жидкостей, повышает эффективность их перемешивания, обеспечивает постоянство концентрации рабочих жидкостей в процессе работы. Кроме того, такое конструктивное исполнение позволяет произвести промывку внутренней полости бака небольшим количеством воды, которая при выходе в разных направлениях через распыливающие сопла перемешивающего устройства осуществляет смыв остатков рабочих жидкостей со стенок бака. На фиг.1 схематически изображена предлагаемая гидравлическая схема опрыскивателя; на фиг.2 - перемешивающее устройство, разрез, узел I на фиг.1; на фиГаЗ " сечение А-А на фиг.2. Гидравлическая схема опрыскивателя состоит из бака 1, насоса 2 с всасывающей магистралью Зі соединенной через двухходовой кран U с баком 1 и его заправочной линией 5 с источником 6 водоснабжения, либо с другим источником, напорной магистрали 7» соединенной с рабочим органом 8, и переливной магистрали 9» которая оснащена регулятором 10 расхода и 5 17О'*735 сообщена с баком 1 через перемешивающее устройство П . В напорной магистрали 7 установлены запорный клапан 12, фильтр 13 и распределитель Й , состоящий из запорных клапанов 15-18. Схема снабжена загрузочным устройством 19 порошкообразных препаратов, соединенным линией 20 с напорной магистралью 7 через запорный клапан 21, а линией 22 - с баком 1, и бачком 23 с концентрированным раствором, соединенным линиями 2h и 25 соответственно с всасывающей магистралью 3 и напорной магистралью 7 через запорные клапачы 26 и 27. Перемешивающее устройство 1I выполнено в виде клапана (фиг.2), в корпусе которого, состоящего из верхней 23 и нижней 29 частей с выполненными в них по периметру выходными каналами 30 и 31» установлен запорный элемент 32 со штоком 33» свободный конец которого снабжен рукояткой 3^ для его перемещения и находится снаружи бака 1. 25 В выходных каналах 30 перемешивающего устройства установлены распыливакхцие сопла 35 под разными углами к продольной осп перемешивающего устройства П . Количество выходных каналов 30» а следовательно,и распи- 30 ливающих сопел 35, выбирается в зависимости от размеров и формы бака !, п а количество выходных каналов 31 выбирается а зависимости от диаметра входного канала 36, Для заправки бака 1 водой и одновременного приготовления рабочей жидкости заправочную линию 5 опускают в источник водоснабжения, запорные клапаны 15-18 распределителя \k и клапаны 21 и 27 закрывают» а запорные клапаны 12 и 26 открывают» В режиме заправки бака водой с одновременным приготовлением рабочей жидкости запорный элемент 32 перемешивающего устройства 11 с помощью рукоятки 3 1 устанавливают s крайнее * верхнее положение. Затем оключают насос 2 в работу. Вода поступает по заправочной линии 5 во всасывающую линию 3Одновременно во всасывающую ли* нию З по линии 2k поступает концентрированный раствор из бачка 23. Смесь воды с концентрированным раствором проходит через насос 2, напорную магистраль 7, фильтр 13 и по переливной магистрали 9 через распыливающие сопла 35 и выходные каналы 31 перемешивающего устройства 11 поступает в разных направлениях в бак 1, где происходит интенсивное перемешивание и приготовление рабочей жидкости. После подачи определенной дозы концентрированного препарата запорный клапан 26 закрывают. Предлагаемая схема может работать с рабочими жидкостями, приготовленными из порошкообразных препаратов. Для заправки бака 1 порошкообразными препаратами линию 5 опускают в Гидравлическая схема опрыскиватеисточник 6 водоснабжения, отсоединяля работает следующим образом. ют бак 1 посредством двухходового Перед началом работы необходимо крана ^ от всасывающей линии 3» забак 1 заправить водой, а бачок 23 АО порные клапаны 12,26 и 27 закрывают, концентрированным раствором, и при- • а запорный клапан 21 открывают,, Посготовить рабочую жидкость , При этом ле включения в работу насосу 2 вода заправка бачка 23 производится и поступает по заправочной линии 5 во первую очередь. Приготовление рабовсасывающую линию 3 и через насос 2, чей жидкости производится одновремен- 45 линию 20 - в загрузочное устройстно с заправкой бака 1 водой. во 19. Смесь порошкообразного препаДля осуществления заправка бачрата с водой по линии 22 поступает в ка 23 заправочную линию 5 опускают бак 1. в источник 6 с концентрированным растПоспе загрузки определенного коливором. С помощью двухходового кра^Q чества порошкообразных препаратов на k соединяют бак 1 от асасыагозапорный клапан 21 закрывают, а клащей линии 3, запорные клапаны 12,21 пан 12 открывают и производят дозаи 26 закрывают, а клапан 27 открываправку бака 1 водой через перемешиют. Затем включают насос 2 в работу, , Г вающее устройство 11. При этом перемешивающее устройство 11 работает Концентрированный растоор проходит как напорная гидромешалка. Для этого по заправочной линии 5 через всасызапорный элемент 32 опускают в крайвающую линию 3» насос 'I и по линее нижнее положение, и вода с больнии 25 * и бачок 23° 170Й735 шой скоростью под давлением проникает о бак 1 через распиливающие сопла 35. Тем самим обеспечивается эффективное перемешивание рабочей жидкости, а следовательно, и качественное ее приготовление. Для осуществления рабочей подачи подсоединяют бак 1 с рабочей жидкостью к всасывающей линии 3 посредст10 вом двухходового крана ^t. Запорные клапаны 15~ 18 распределителя 1 1 от* крывают, а запорные клапаны 21 и 27 закрывают и производят настройку регулятора 10 расхода на определенную J5 норму внесения. При этом рабочая жидкость из бака 1 по всасывающей линии 3 перекачивается насосом 2 через фильтр 13 и по напорной магистрали 7 ~ в распределительное устройство 1^ и \fa ра- 20 бочий орган 8. Часть рабочей жидкости по переливной линии 9 через регулятор 10 расхода, раопыливающие сопла 35 и выход-25 ные каналы 3' перемешивающего устройства 11, запорный элемент 32 которого теперь находится в крайнем верхнем положении, возвращается в бак, чем осуществляется интенсивное перемешивание рабочей жидкости во время вне- 30 сения и поддерживается равномерная ее концентрация. По окончании работ внесения жидких пестицидов и минеральных удобрений 35 производят промывку коммуникаций и 'кив ядохимиката. Для этого бак 1 заправляют небольшим количеством воды и опускают запорный элемент 32 в крайнее нижнее 40 положение. При этом вода из бака 1 по всасывающей магистрали 3 поступает к насосу 2 и далее по напорной 7 8 и переливной Э магистралях поступает а бак 1 через распыливающие сопла 35 перемешивающего устройства U , смывая остатки ядохимикатов со стен бака о Гидравлическая схема опрыскивателя по сравнению с известной позволяет повысить производительность опрыскивателя за счет сокращения времени на приготовление рабочей жидкости и > промывку бака и коммуникаіий в конце смены, а гакяе обеспечивает высококачественную обработку сельскохозяйственных культур. Формула и з о б р е т е н и я 1. Гидравлическая схема опрыскивателя, содержащая бак с перемешивающим устройством, насос, всасывающую магистраль, напорную магистраль, сообщенную с рабочим органом, и пере" гивную магистраль, сообщенную с баком через перемешивающее устройство, о т л и ч а ю щ а я с я тем, что, с целью повышения производительности и повышения качества работы опрыскивателя, перемешивающее устройство выполнено в виде клапана, имеющего корпус, состоящий из верхней и нижней частей, по периметру которых выполнены выходные каналы, и запор" ный элемент со штоком, свободный конец которого имеет рукоятку, расположенную снаружи бака, а в выходных каналах верхней части корпуса установлены распыливающие сопла, 2. Схема по п.1 , о т л и к а ю щ а я с я тем, что распыливаищие сопла установлены под разными углами к продольной оси перемешивающего устройства. "Г** 29 Редактор М0Кобылянская Составитель Н.Евсеев Техред М.Дидык Корректор Н.Ревская Заказ ІА\ Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35» Раушская наб., д. 1»/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101)1
