Рециркуляційний розпилюючий пристрій
Номер патенту: 11319
Опубліковано: 25.12.1996
Автори: Бурд Віктор Семенович, Мацеєвський Тадеуш Петрович, Кудрявцев Лев Миколайович, Петровський Георгій Миколайович, Піскозуб Збігнєв Йосипович
Формула / Реферат
Рециркуляционное распыливающее устройство, содержащее корпус с входной и переливной полостями, жиклере рециркуляционным каналом, который сообщен е переливной полостью, центробежную камеру, сообщающуюся с выходным отверстием и посредством тангенциальных каналов с входной полостью, отличающееся тем, что, с целью экономии рабочей жидкости и уменьшения загрязнения окружающей среды, оно снабжено установленными во входной и переливной полостях корпуса отсечными клапанами с подпружиненными мембранами, причем последние установлены с возможностью периодического взаимодействия между собой посредством штока, кроме того, входная и переливная полости расположены соосно.
Текст

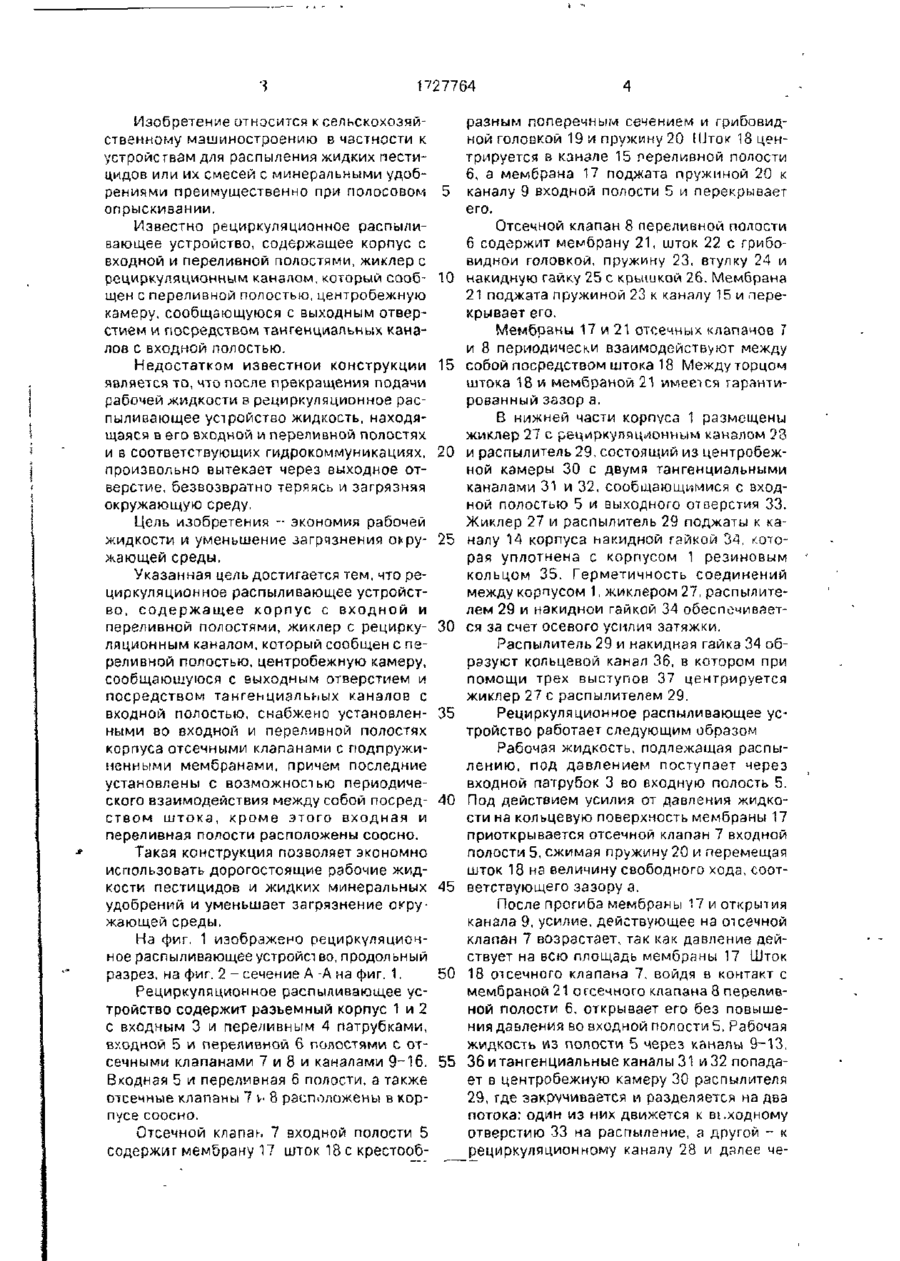

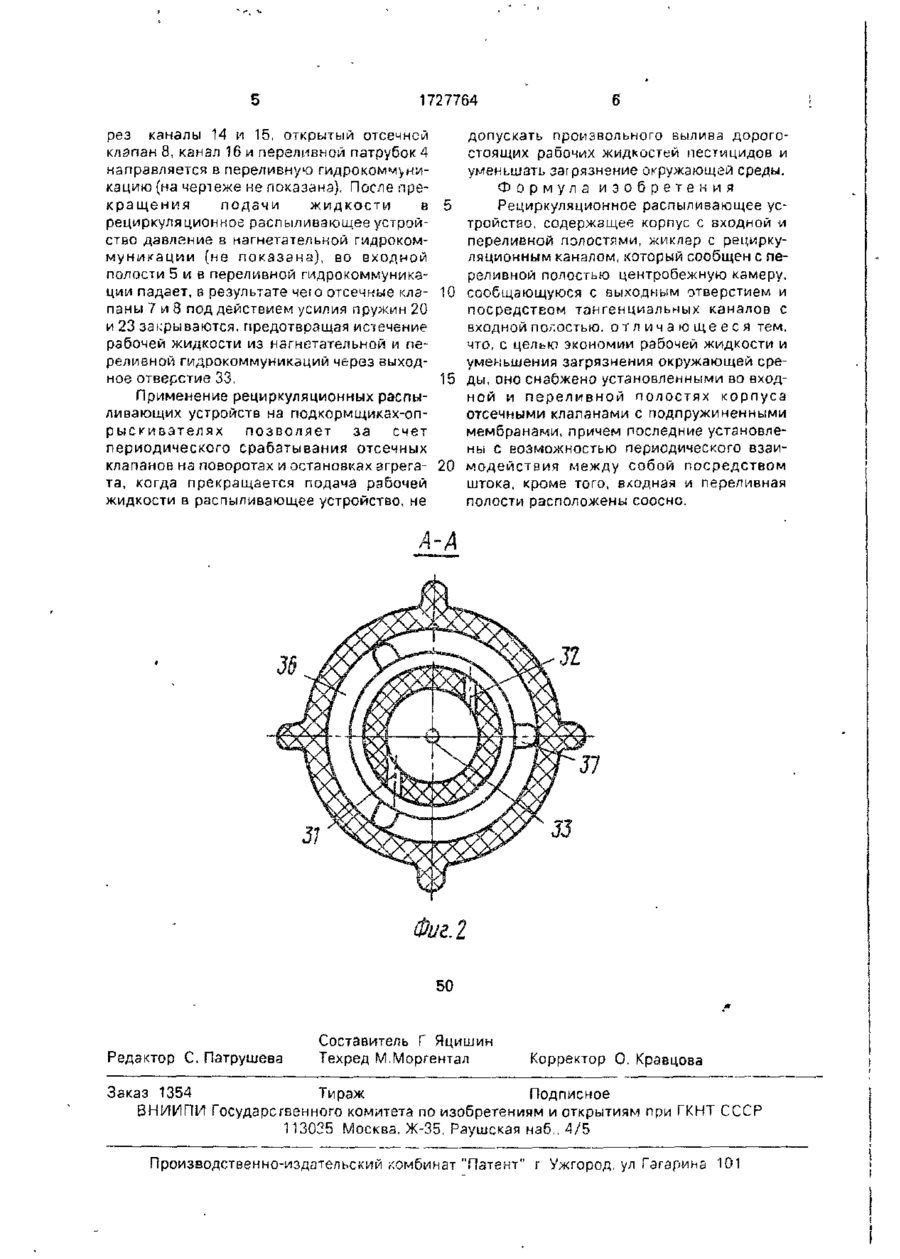

Изобретение относится к сельскохозяйственному машиностроении: в частности к устройствам для расг ылени? жидких пестицидов или их смесей с минер; альными удобрениями преимущественно три полосовом опрыскивании Цель изобретения - экономия рабочей жидкости и уменьшение загрязнения окружающей средої Для этого во входной 5 и переливной 6 полостях корпуса распыливающего устройства установлены отсечные клапаны 7 и 8с подпружиненными мембранами 17 и 21, причем последние установлены с возможностью периодического взаимодействия между собой посредством штока 18 После прекращения подачи жидкости в рециркуляционное распылизающее устройство давление в нагнетательной гидрокоммуникации, во входной полости 5 и переливной гидрокоммуникации падает в результате чего отсевные клапаны 7 и 8 под действием усилия пружин закрываются предотвращая истечение рабочей жидкости через выходное отверстие 33 2 ил 21 35 3031 N Фиг! JjJ2 1727764 Изобретение относится к сельскохозяйственному машиностроению в частности к устройствам для распыления жидких пестицидов или их смесей с минеральными удобрениями преимущественно при полосовом опрыскивании. Известно рециркуляционное распыливающее устройство, содержащее корпус с входной и переливной полостями, жиклер с рециркуляционным, каналом, который сообщен с переливной полостью, центробежную камеру, сообщающуюся с выходным отверстием и. посредством тангенциальных каналов с входной полостью. Недостатком известной конструкции является то, что после прекращения подачи рабочей жидкости в рециркуляционное распыливающее устройство жидкость, находящаяся в его входной и переливной полостях и а соответствующих гидрокоммуникациях, произвольно вытекает через выходное отверстие, безвозвратно теряясь и загрязняя окружающую среду. Цель изобретения - экономия рабочей жидкости и уменьшение загрязнения 0!
ДивитисяДодаткова інформація
Назва патенту англійськоюRecirculated atomizing unit
Автори англійськоюKudriavtsev Lev Mykolaiovych, Piskozub Zbihniev Yosypovych, Petrovskyi Heorhii Mykolaiovych, Burd Viktor Semenovych, Matseievskyi Tadeush Petrovych
Назва патенту російськоюРециркуляционное распыливающее устройство
Автори російськоюКудрявцев Лев Николаевич, Пискозуб Збигнев Иосифович, Петровский Георгий Николаевич, Бурд Виктор Семенович, Мацеевский Тадеуш Петрович
МПК / Мітки
МПК: A01M 7/00
Мітки: розпилюючий, рециркуляційний, пристрій
Код посилання
<a href="https://ua.patents.su/4-11319-recirkulyacijjnijj-rozpilyuyuchijj-pristrijj.html" target="_blank" rel="follow" title="База патентів України">Рециркуляційний розпилюючий пристрій</a>
