Hасос-дозатор

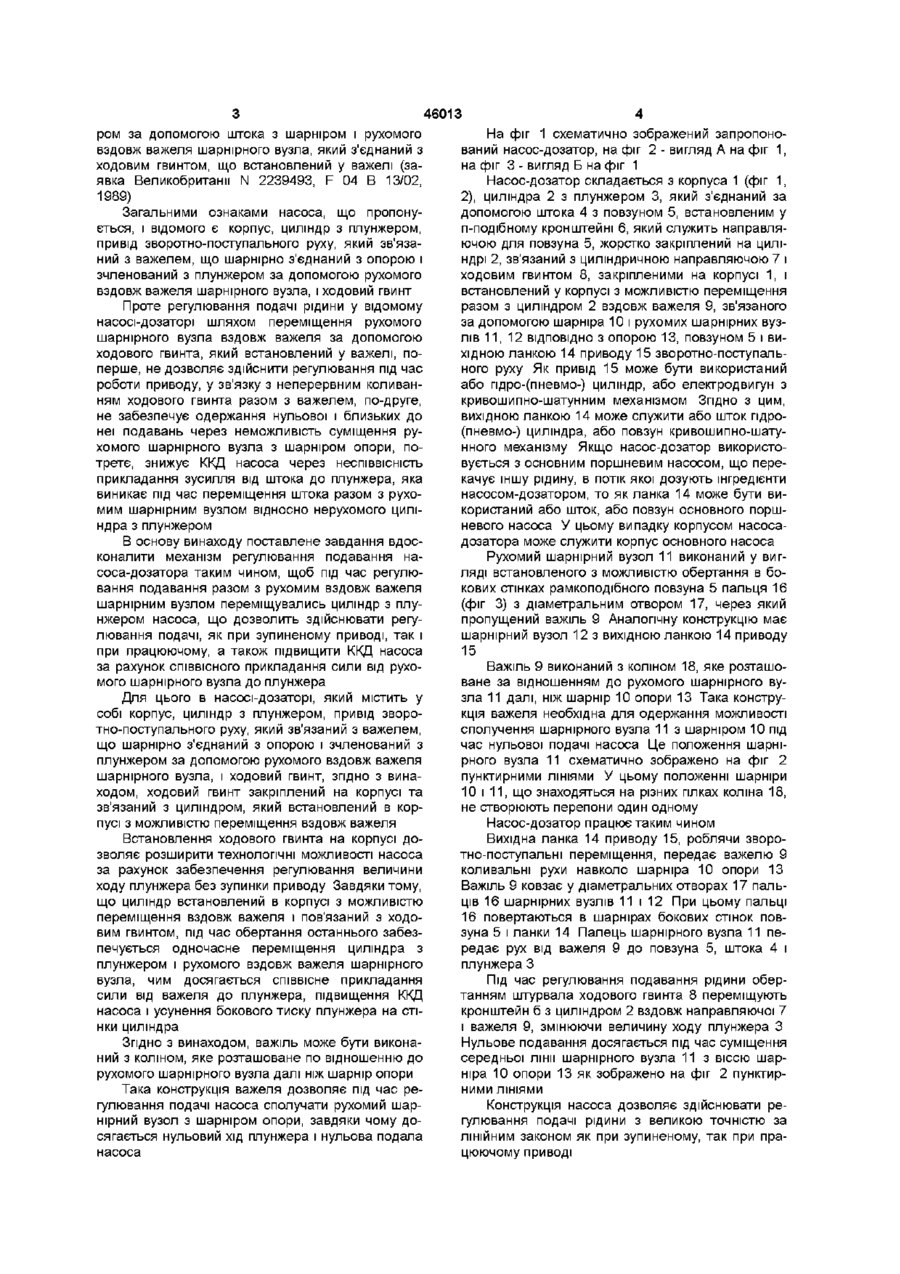

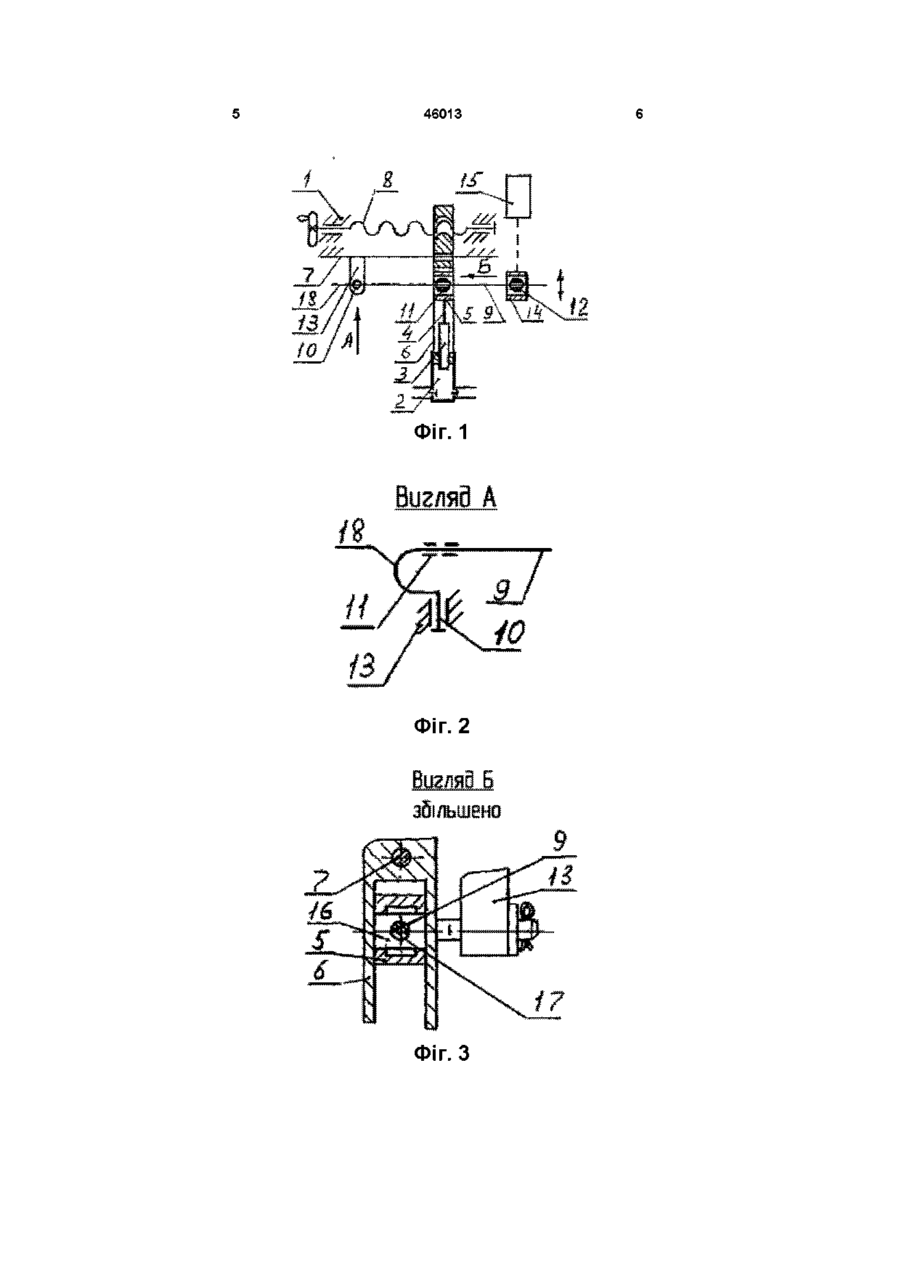

1 Насос-дозатор, який містить у собі корпус, циліндр з плунжером, привід з во ротно-посту пального руху, який зв'язаний з важелем, що шарнірно з'єднаний з опорою і зчленований з плунжером за допомогою рухомого вздовж важеля шарнірного вузла, і ходовий гвинт, який відрізняється тим, що ходовий гвинт закріплений на корпусі і зв'язаний з циліндром, який встановлений в корпусі з можливістю переміщення вздовж важеля 2 Насос-дозатор за п 1, який відрізняється тим, що важіль виконаний з коліном, яке розташовано по відношенню до рухомого вузла далі, ніж шарнір опори Винахід відноситься до насособудування, а саме до насосів, які призначені для дозованого подавання рідин Відомий вдосконалений привідний механізм поршневого дозуючого насоса, який містить у собі електродвигун, на валу якого встановлений черв'як, зчленований з черв'ячним колесом, яке обладнане ексцентрично закріпленим пальцем з шарнірно з'єднаним з ним шатуном, інший кінець якого шарнірно з'єднаний з коромислом Один кінець коромисла шарнірно зчленований з важелем, середня частина якого через шарнір з'єднана з регулювальним гвинтом, а інший кінець за допомогою кулісного механізму і шарнірного вузла з'єднаний зі штоком поршня дозуючого насоса (заявка Франції N 2524942, F 04 В 13/00, 49/00, 1982) дом, які встановлені безпосередньо на резервуарах зі складовими суміші і живлять основні плунжерні насоси (заявка ФРН N 3703929, F 04 В 13/02, 1988) Загальними ознаками насоса-дозатора, що заявляється, і відомого технічного рішення є циліндр з плунжером, привід зворотно-поступального руху (гідроциліндр), пов'язаний з важелем, шарнірно з'єднаним з плунжером насоса і опорою, і ходовий гвинт Проте регулювання подач насосів шляхом переміщення опори важеля, що коливається, яке здійснюється в цьому технічному рішенні, має недолік, який полягає в обмеженні діапазону регулювання в бік малих подач, що обумовлене конструкцією механізму регулювання, яка не дозволяє достатньо близько розташовувати шарнір опори важеля від шарніра штока якого-небудь з насосів, а тим більше суміщувати ці шарніри для одержання нульової подачі Найбільш близьким до винаходу за технічною суттю і результатом, що досягається, є насос-дозатор, який входить до складу пристрою для дозованої подачі однієї рідини у потік іншої, яка перекачується основним поршневим насосом з пдроприводом Насос-дозатор містить у собі корпус, циліндр з плунжером, привід з во ротно-посту пального руху (за який служить шток основного поршневого насоса), який зв'язаний з важелем, шарнірно з'єднаним з опорою і зчленованим з плунже Загальні ознаки технічного рішення, що заявляється і відомого плунжер (поршень), привід, пов'язаний з важелем, рухомий шарнірний вузол (кулісний механізм) і ходовий (регулювальний) гвинт Недоліком відомого технічного рішення є складність конструкції регулювання подачі насоса Відома також система подавання суміші з двох в'язких чи пастоподібних речовин, яка містить у собі два плунжерних насоса, штоки яких шарнірно з'єднані з загальним важелем, який приводиться у коливальний рух гідроциліндром і має рухому від ходового гвинта опору До системи входять два допоміжних плунжерних насоса з пневмоприво О СО О (О 46013 ром за допомогою штока з шарніром і рухомого вздовж важеля шарнірного вузла, який з'єднаний з ходовим гвинтом, що встановлений у важелі (заявка Великобританії N 2239493, F 04 В 13/02, 1989) Загальними ознаками насоса, що пропонується, і відомого є корпус, циліндр з плунжером, привід з во ротно-поступального руху, який зв'язаний з важелем, що шарнірно з'єднаний з опорою і зчленований з плунжером за допомогою рухомого вздовж важеля шарнірного вузла, і ходовий гвинт Проте регулювання подачі рідини у відомому насосі-дозаторі шляхом переміщення рухомого шарнірного вузла вздовж важеля за допомогою ходового гвинта, який встановлений у важелі, поперше, не дозволяє здійснити регулювання під час роботи приводу, у зв'язку з неперервним коливанням ходового гвинта разом з важелем, по-друге, не забезпечує одержання нульової і близьких до неї подавань через неможливість суміщення рухомого шарнірного вузла з шарніром опори, потретє, знижує ККД насоса через неспіввісність прикладання зусилля від штока до плунжера, яка виникає під час переміщення штока разом з рухомим шарнірним вузлом відносно нерухомого циліндра з плунжером В основу винаходу поставлене завдання вдосконалити механізм регулювання подавання насоса-дозатора таким чином, щоб під час регулювання подавання разом з рухомим вздовж важеля шарнірним вузлом переміщувались циліндр з плунжером насоса, що дозволить здійснювати регулювання подачі, як при зупиненому приводі, так і при працюючому, а також підвищити ККД насоса за рахунок СПІВВІСНОГО прикладання сили від рухомого шарнірного вузла до плунжера Для цього в насосі-дозаторі, який містить у собі корпус, циліндр з плунжером, привід зворотно-поступального руху, який зв'язаний з важелем, що шарнірно з'єднаний з опорою і зчленований з плунжером за допомогою рухомого вздовж важеля шарнірного вузла, і ходовий гвинт, згідно з винаходом, ходовий гвинт закріплений на корпусі та зв'язаний з циліндром, який встановлений в корпусі з можливістю переміщення вздовж важеля Встановлення ходового гвинта на корпусі дозволяє розширити технологічні можливості насоса за рахунок забезпечення регулювання величини ходу плунжера без зупинки приводу Завдяки тому, що циліндр встановлений в корпусі з можливістю переміщення вздовж важеля і пов'язаний з ходовим гвинтом, під час обертання останнього забезпечується одночасне переміщення циліндра з плунжером і рухомого вздовж важеля шарнірного вузла, чим досягається співвісне прикладання сили від важеля до плунжера, підвищення ККД насоса і усунення бокового тиску плунжера на стінки циліндра Згідно З винаходом, важіль може бути виконаний з коліном, яке розташоване по відношенню до рухомого шарнірного вузла далі ніж шарнір опори Така конструкція важеля дозволяє під час регулювання подачі насоса сполучати рухомий шарнірний вузол з шарніром опори, завдяки чому досягається нульовий хід плунжера і нульова подала насоса На фіг 1 схематично зображений запропонований насос-дозатор, на фіг 2 - вигляд А на фіг 1, на фіг 3 - вигляд Б на фіг 1 Насос-дозатор складається з корпуса 1 (фіг 1, 2), циліндра 2 з плунжером 3, який з'єднаний за допомогою штока 4 з повзуном 5, встановленим у п-подібному кронштейні 6, який служить направляючою для повзуна 5, жорстко закріплений на циліндрі 2, зв'язаний з циліндричною направляючою 7 і ходовим гвинтом 8, закріпленими на корпусі 1, і встановлений у корпусі з можливістю переміщення разом з циліндром 2 вздовж важеля 9, зв'язаного за допомогою шарніра 10 і рухомих шарнірних вузлів 11, 12 ВІДПОВІДНО з опорою 13, повзуном 5 і вихідною ланкою 14 приводу 15 зворотно-поступального руху Як привід 15 може бути використаний або пдро-(пневмо-) циліндр, або електродвигун з кривошипно-шатунним механізмом Згідно з цим, вихідною ланкою 14 може служити або шток пдро(пневмо-) циліндра, або повзун кривошипно-шатунного механізму Якщо насос-дозатор використовується з основним поршневим насосом, що перекачує іншу рідину, в потік якої дозують інгредієнти насосом-дозатором, то як ланка 14 може бути використаний або шток, або повзун основного поршневого насоса У цьому випадку корпусом насосадозатора може служити корпус основного насоса Рухомий шарнірний вузол 11 виконаний у вигляді встановленого з можливістю обертання в бокових стінках рамкоподібного повзуна 5 пальця 16 (фіг 3) з діаметральним отвором 17, через який пропущений важіль 9 Аналогічну конструкцію має шарнірний вузол 12 з вихідною ланкою 14 приводу 15 Важіль 9 виконаний з коліном 18, яке розташоване за відношенням до рухомого шарнірного вузла 11 далі, ніж шарнір 10 опори 13 Така конструкція важеля необхідна для одержання можливості сполучення шарнірного вузла 11 з шарніром 10 під час нульової подачі насоса Це положення шарнірного вузла 11 схематично зображено на фіг 2 пунктирними ЛІНІЯМИ У цьому положенні шарніри 10 і 11, що знаходяться на різних гілках коліна 18, не створюють перепони один одному Насос-дозатор працює таким чином Вихідна ланка 14 приводу 15, роблячи зворотно-поступальні переміщення, передає важелю 9 коливальні рухи навколо шарніра 10 опори 13 Важіль 9 ковзає у діаметральних отворах 17 пальців 16 шарнірних вузлів 11 і 12 При цьому пальці 16 повертаються в шарнірах бокових стінок повзуна 5 і ланки 14 Палець шарнірного вузла 11 передає рух від важеля 9 до повзуна 5, штока 4 і плунжера З Під час регулювання подавання рідини обертанням штурвала ходового гвинта 8 переміщують кронштейн б з циліндром 2 вздовж направляючої 7 і важеля 9, змінюючи величину ходу плунжера З Нульове подавання досягається під час суміщення середньої лінії шарнірного вузла 11 з віссю шарніра 10 опори 13 як зображено на фіг 2 пунктирними ЛІНІЯМИ Конструкція насоса дозволяє здійснювати регулювання подачі рідини з великою точністю за ЛІНІЙНИМ законом як при зупиненому, так при працюючому приводі 46013 Фіг. 2 Фіг. З
