Сендвіч-панель

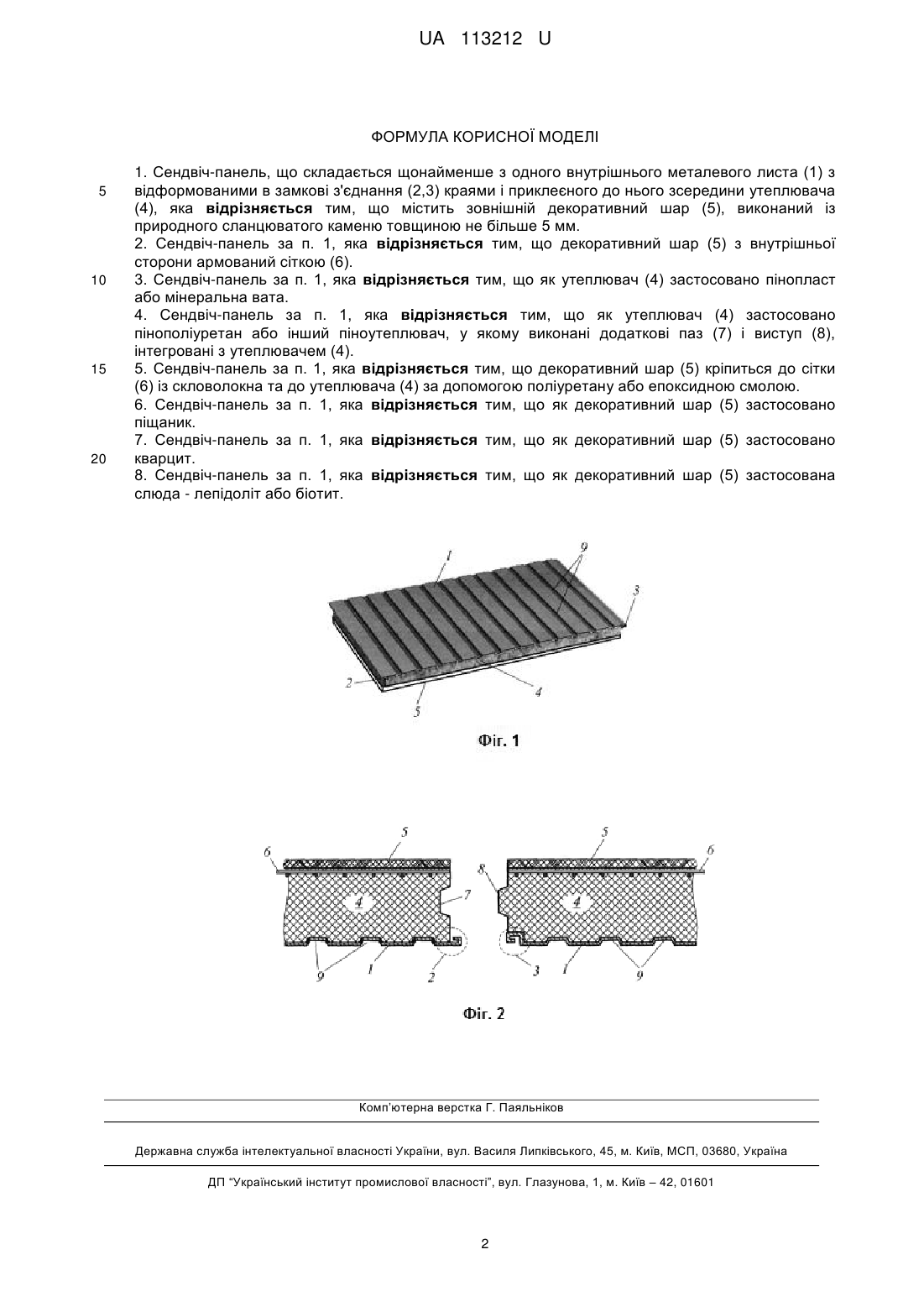

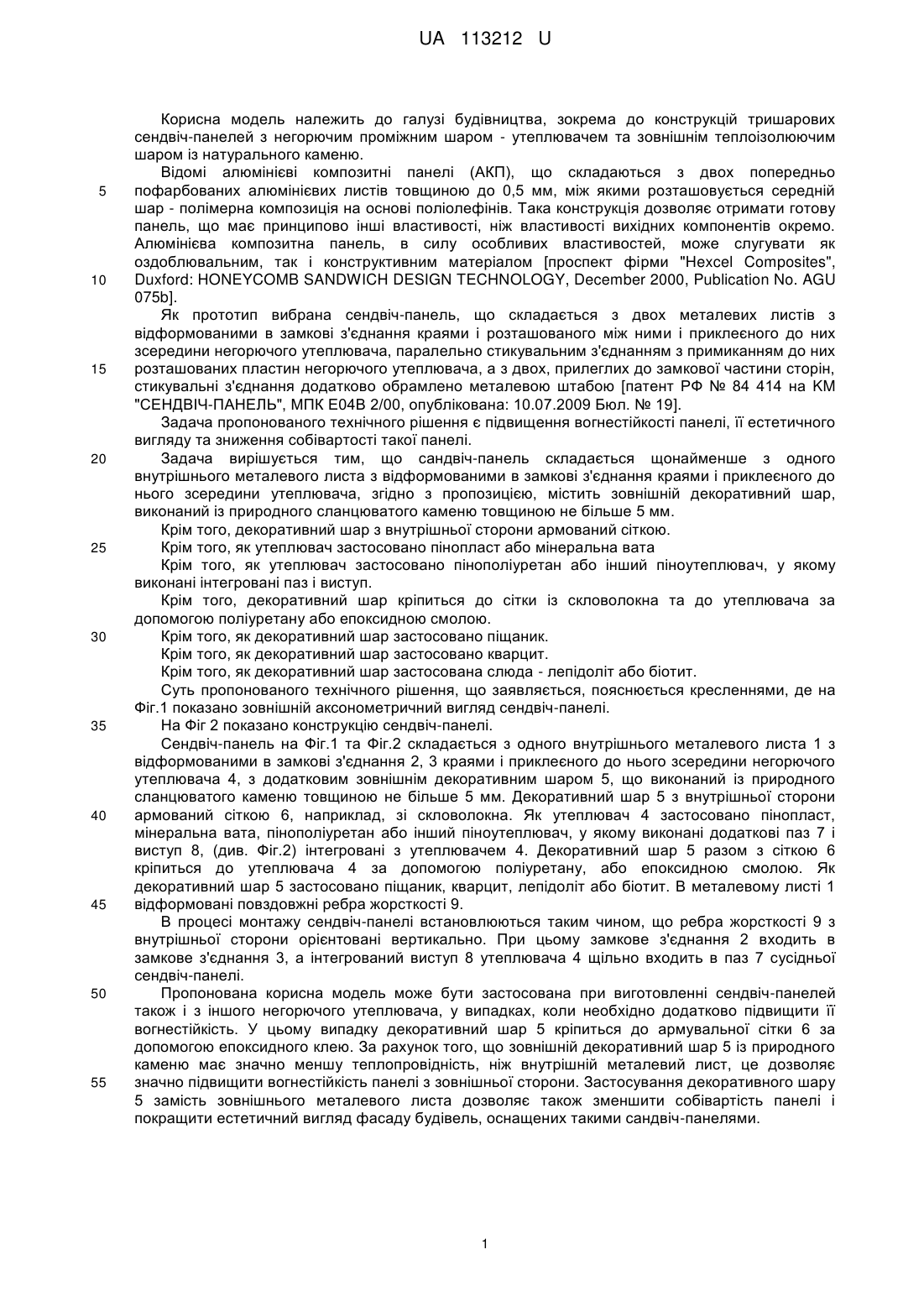

Реферат: Сендвіч-панель складається щонайменше з одного внутрішнього металевого листа (1) з відформованими в замкові з'єднання (2,3) краями і приклеєного до нього зсередини утеплювача (4), причому містить зовнішній декоративний шар (5), виконаний із природного сланцюватого каменю товщиною не більше 5 мм. UA 113212 U (54) СЕНДВІЧ-ПАНЕЛЬ UA 113212 U UA 113212 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до конструкцій тришарових сендвіч-панелей з негорючим проміжним шаром - утеплювачем та зовнішнім теплоізолюючим шаром із натурального каменю. Відомі алюмінієві композитні панелі (АКП), що складаються з двох попередньо пофарбованих алюмінієвих листів товщиною до 0,5 мм, між якими розташовується середній шар - полімерна композиція на основі поліолефінів. Така конструкція дозволяє отримати готову панель, що має принципово інші властивості, ніж властивості вихідних компонентів окремо. Алюмінієва композитна панель, в силу особливих властивостей, може слугувати як оздоблювальним, так і конструктивним матеріалом [проспект фірми "Hexcel Composites", Duxford: HONEYCOMB SANDWICH DESIGN TECHNOLOGY, December 2000, Publication No. AGU 075b]. Як прототип вибрана сендвіч-панель, що складається з двох металевих листів з відформованими в замкові з'єднання краями і розташованого між ними і приклеєного до них зсередини негорючого утеплювача, паралельно стикувальним з'єднанням з примиканням до них розташованих пластин негорючого утеплювача, а з двох, прилеглих до замкової частини сторін, стикувальні з'єднання додатково обрамлено металевою штабою [патент РФ № 84 414 на KM "СЕНДВІЧ-ПАНЕЛЬ", МПК Е04В 2/00, опублікована: 10.07.2009 Бюл. № 19]. Задача пропонованого технічного рішення є підвищення вогнестійкості панелі, її естетичного вигляду та зниження собівартості такої панелі. Задача вирішується тим, що сандвіч-панель складається щонайменше з одного внутрішнього металевого листа з відформованими в замкові з'єднання краями і приклеєного до нього зсередини утеплювача, згідно з пропозицією, містить зовнішній декоративний шар, виконаний із природного сланцюватого каменю товщиною не більше 5 мм. Крім того, декоративний шар з внутрішньої сторони армований сіткою. Крім того, як утеплювач застосовано пінопласт або мінеральна вата Крім того, як утеплювач застосовано пінополіуретан або інший піноутеплювач, у якому виконані інтегровані паз і виступ. Крім того, декоративний шар кріпиться до сітки із скловолокна та до утеплювача за допомогою поліуретану або епоксидною смолою. Крім того, як декоративний шар застосовано піщаник. Крім того, як декоративний шар застосовано кварцит. Крім того, як декоративний шар застосована слюда - лепідоліт або біотит. Суть пропонованого технічного рішення, що заявляється, пояснюється кресленнями, де на Фіг.1 показано зовнішній аксонометричний вигляд сендвіч-панелі. На Фіг 2 показано конструкцію сендвіч-панелі. Сендвіч-панель на Фіг.1 та Фіг.2 складається з одного внутрішнього металевого листа 1 з відформованими в замкові з'єднання 2, 3 краями і приклеєного до нього зсередини негорючого утеплювача 4, з додатковим зовнішнім декоративним шаром 5, що виконаний із природного сланцюватого каменю товщиною не більше 5 мм. Декоративний шар 5 з внутрішньої сторони армований сіткою 6, наприклад, зі скловолокна. Як утеплювач 4 застосовано пінопласт, мінеральна вата, пінополіуретан або інший піноутеплювач, у якому виконані додаткові паз 7 і виступ 8, (див. Фіг.2) інтегровані з утеплювачем 4. Декоративний шар 5 разом з сіткою 6 кріпиться до утеплювача 4 за допомогою поліуретану, або епоксидною смолою. Як декоративний шар 5 застосовано піщаник, кварцит, лепідоліт або біотит. В металевому листі 1 відформовані повздовжні ребра жорсткості 9. В процесі монтажу сендвіч-панелі встановлюються таким чином, що ребра жорсткості 9 з внутрішньої сторони орієнтовані вертикально. При цьому замкове з'єднання 2 входить в замкове з'єднання 3, а інтегрований виступ 8 утеплювача 4 щільно входить в паз 7 сусідньої сендвіч-панелі. Пропонована корисна модель може бути застосована при виготовленні сендвіч-панелей також і з іншого негорючого утеплювача, у випадках, коли необхідно додатково підвищити її вогнестійкість. У цьому випадку декоративний шар 5 кріпиться до армувальної сітки 6 за допомогою епоксидного клею. За рахунок того, що зовнішній декоративний шар 5 із природного каменю має значно меншу теплопровідність, ніж внутрішній металевий лист, це дозволяє значно підвищити вогнестійкість панелі з зовнішньої сторони. Застосування декоративного шару 5 замість зовнішнього металевого листа дозволяє також зменшити собівартість панелі і покращити естетичний вигляд фасаду будівель, оснащених такими сандвіч-панелями. 1 UA 113212 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Сендвіч-панель, що складається щонайменше з одного внутрішнього металевого листа (1) з відформованими в замкові з'єднання (2,3) краями і приклеєного до нього зсередини утеплювача (4), яка відрізняється тим, що містить зовнішній декоративний шар (5), виконаний із природного сланцюватого каменю товщиною не більше 5 мм. 2. Сендвіч-панель за п. 1, яка відрізняється тим, що декоративний шар (5) з внутрішньої сторони армований сіткою (6). 3. Сендвіч-панель за п. 1, яка відрізняється тим, що як утеплювач (4) застосовано пінопласт або мінеральна вата. 4. Сендвіч-панель за п. 1, яка відрізняється тим, що як утеплювач (4) застосовано пінополіуретан або інший піноутеплювач, у якому виконані додаткові паз (7) і виступ (8), інтегровані з утеплювачем (4). 5. Сендвіч-панель за п. 1, яка відрізняється тим, що декоративний шар (5) кріпиться до сітки (6) із скловолокна та до утеплювача (4) за допомогою поліуретану або епоксидною смолою. 6. Сендвіч-панель за п. 1, яка відрізняється тим, що як декоративний шар (5) застосовано піщаник. 7. Сендвіч-панель за п. 1, яка відрізняється тим, що як декоративний шар (5) застосовано кварцит. 8. Сендвіч-панель за п. 1, яка відрізняється тим, що як декоративний шар (5) застосована слюда - лепідоліт або біотит. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
