Універсальна теплоізоляційна панель

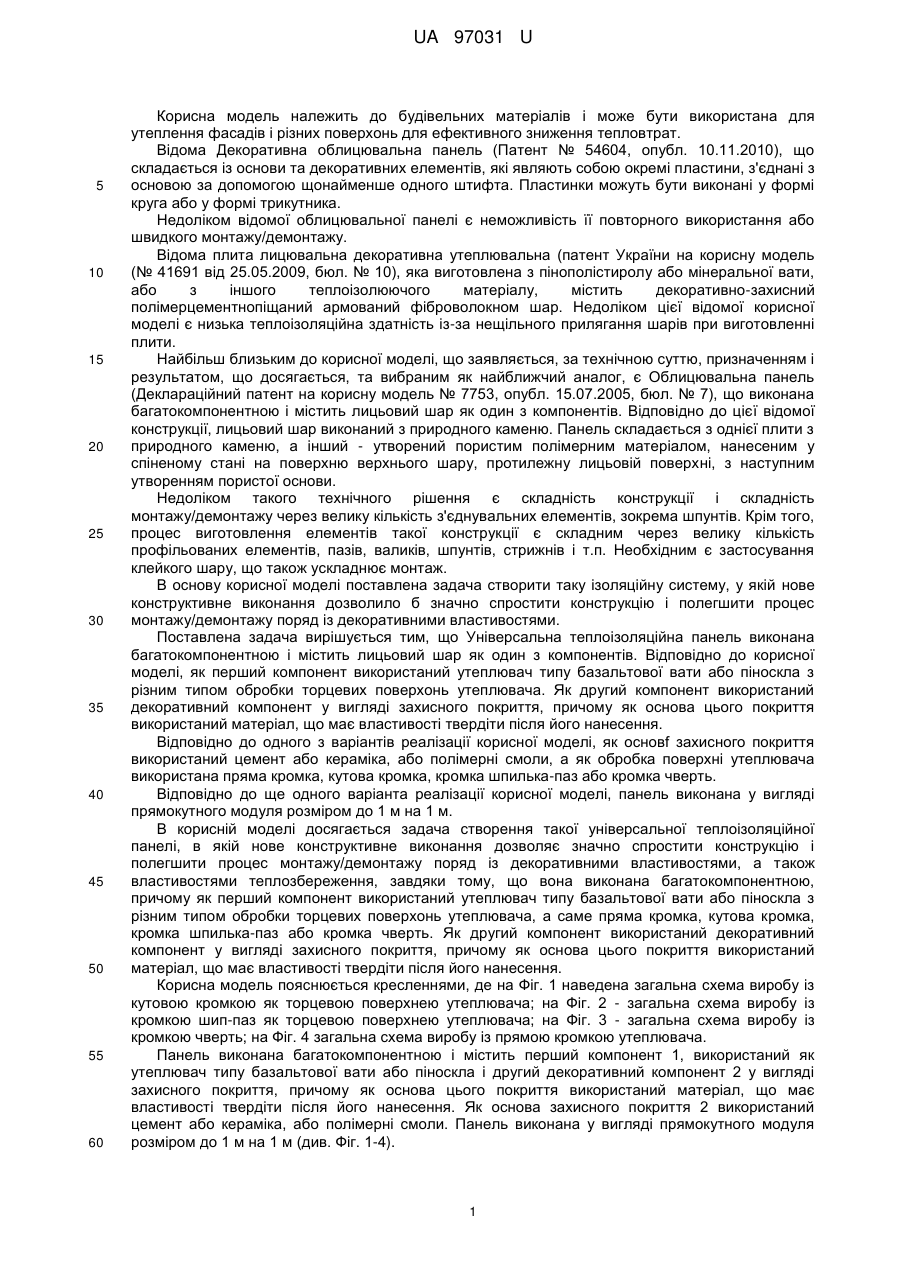

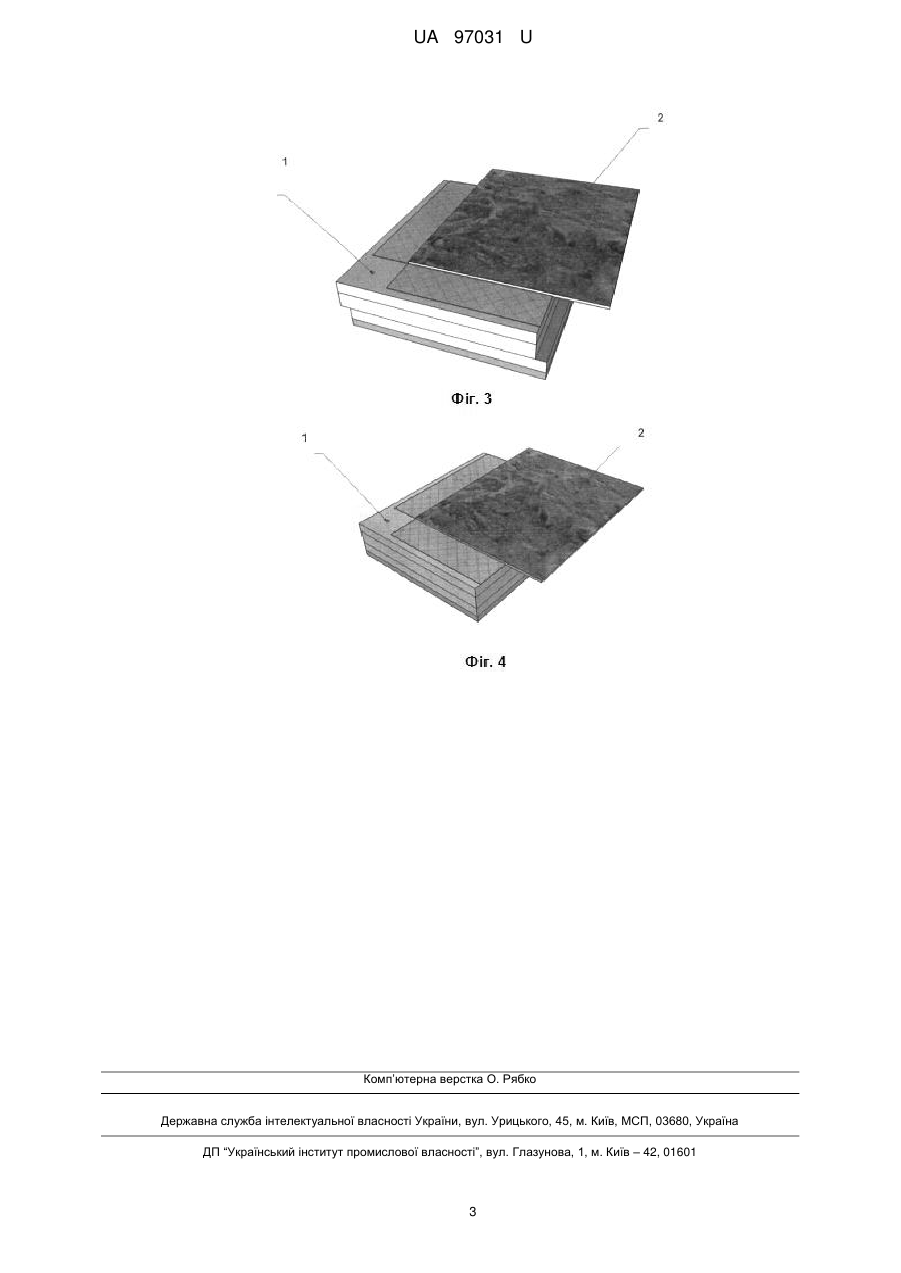

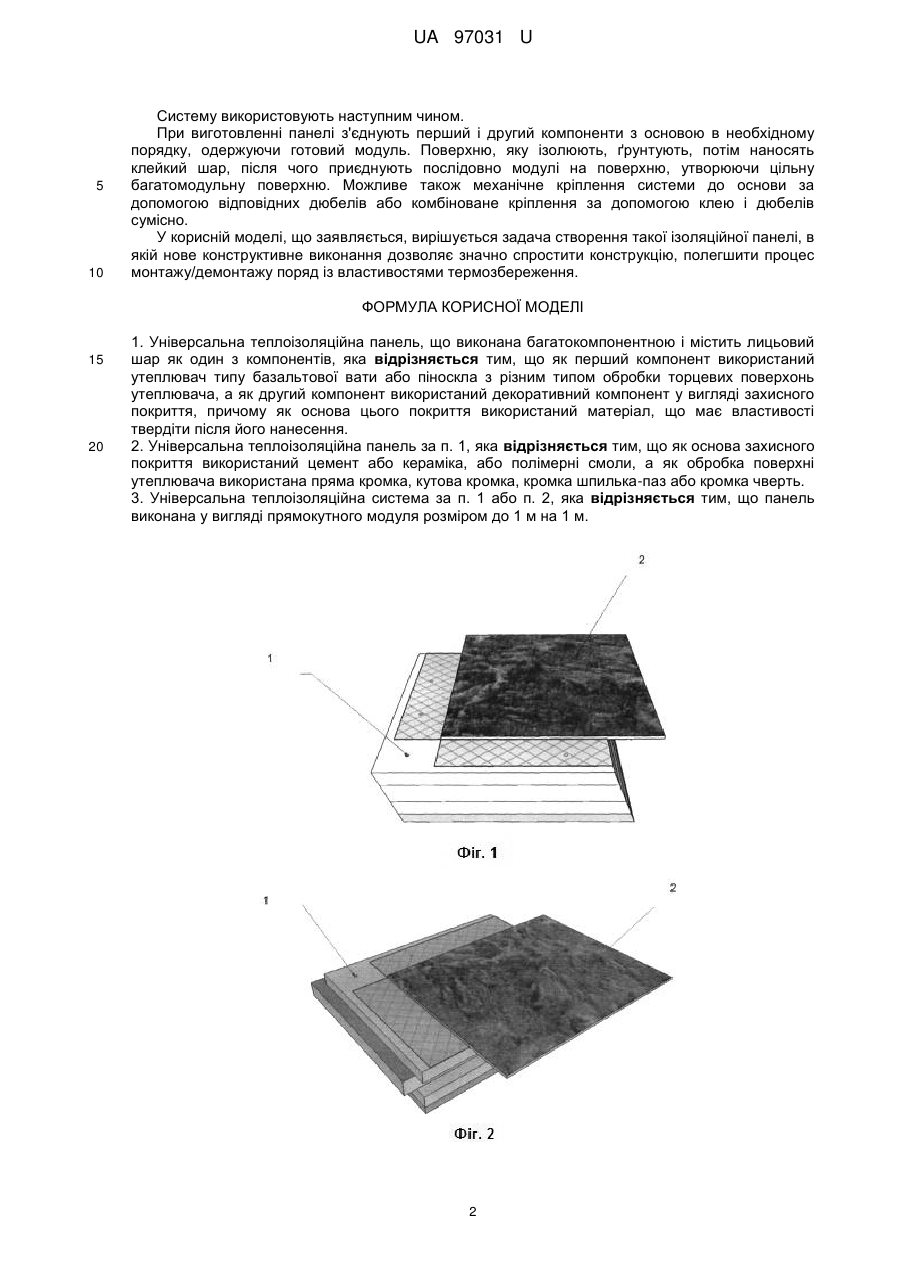

Реферат: Універсальна теплоізоляційна панель виконана багатокомпонентною і містить лицьовий шар як один з компонентів. Як перший компонент використаний утеплювач типу базальтової вати або піноскла з різним типом обробки торцевих поверхонь утеплювача, а як другий компонент використаний декоративний компонент у вигляді захисного покриття, причому як основа цього покриття використаний матеріал, що має властивості твердіти після його нанесення. UA 97031 U (54) УНІВЕРСАЛЬНА ТЕПЛОІЗОЛЯЦІЙНА ПАНЕЛЬ UA 97031 U UA 97031 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних матеріалів і може бути використана для утеплення фасадів і різних поверхонь для ефективного зниження тепловтрат. Відома Декоративна облицювальна панель (Патент № 54604, опубл. 10.11.2010), що складається із основи та декоративних елементів, які являють собою окремі пластини, з'єднані з основою за допомогою щонайменше одного штифта. Пластинки можуть бути виконані у формі круга або у формі трикутника. Недоліком відомої облицювальної панелі є неможливість її повторного використання або швидкого монтажу/демонтажу. Відома плита лицювальна декоративна утеплювальна (патент України на корисну модель (№ 41691 від 25.05.2009, бюл. № 10), яка виготовлена з пінополістиролу або мінеральної вати, або з іншого теплоізолюючого матеріалу, містить декоративно-захисний полімерцементнопіщаний армований фіброволокном шар. Недоліком цієї відомої корисної моделі є низька теплоізоляційна здатність із-за нещільного прилягання шарів при виготовленні плити. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, та вибраним як найближчий аналог, є Облицювальна панель (Деклараційний патент на корисну модель № 7753, опубл. 15.07.2005, бюл. № 7), що виконана багатокомпонентною і містить лицьовий шар як один з компонентів. Відповідно до цієї відомої конструкції, лицьовий шар виконаний з природного каменю. Панель складається з однієї плити з природного каменю, а інший - утворений пористим полімерним матеріалом, нанесеним у спіненому стані на поверхню верхнього шару, протилежну лицьовій поверхні, з наступним утворенням пористої основи. Недоліком такого технічного рішення є складність конструкції і складність монтажу/демонтажу через велику кількість з'єднувальних елементів, зокрема шпунтів. Крім того, процес виготовлення елементів такої конструкції є складним через велику кількість профільованих елементів, пазів, валиків, шпунтів, стрижнів і т.п. Необхідним є застосування клейкого шару, що також ускладнює монтаж. В основу корисної моделі поставлена задача створити таку ізоляційну систему, у якій нове конструктивне виконання дозволило б значно спростити конструкцію і полегшити процес монтажу/демонтажу поряд із декоративними властивостями. Поставлена задача вирішується тим, що Універсальна теплоізоляційна панель виконана багатокомпонентною і містить лицьовий шар як один з компонентів. Відповідно до корисної моделі, як перший компонент використаний утеплювач типу базальтової вати або піноскла з різним типом обробки торцевих поверхонь утеплювача. Як другий компонент використаний декоративний компонент у вигляді захисного покриття, причому як основа цього покриття використаний матеріал, що має властивості твердіти після його нанесення. Відповідно до одного з варіантів реалізації корисної моделі, як основf захисного покриття використаний цемент або кераміка, або полімерні смоли, а як обробка поверхні утеплювача використана пряма кромка, кутова кромка, кромка шпилька-паз або кромка чверть. Відповідно до ще одного варіанта реалізації корисної моделі, панель виконана у вигляді прямокутного модуля розміром до 1 м на 1 м. В корисній моделі досягається задача створення такої універсальної теплоізоляційної панелі, в якій нове конструктивне виконання дозволяє значно спростити конструкцію і полегшити процес монтажу/демонтажу поряд із декоративними властивостями, а також властивостями теплозбереження, завдяки тому, що вона виконана багатокомпонентною, причому як перший компонент використаний утеплювач типу базальтової вати або піноскла з різним типом обробки торцевих поверхонь утеплювача, а саме пряма кромка, кутова кромка, кромка шпилька-паз або кромка чверть. Як другий компонент використаний декоративний компонент у вигляді захисного покриття, причому як основа цього покриття використаний матеріал, що має властивості твердіти після його нанесення. Корисна модель пояснюється кресленнями, де на Фіг. 1 наведена загальна схема виробу із кутовою кромкою як торцевою поверхнею утеплювача; на Фіг. 2 - загальна схема виробу із кромкою шип-паз як торцевою поверхнею утеплювача; на Фіг. 3 - загальна схема виробу із кромкою чверть; на Фіг. 4 загальна схема виробу із прямою кромкою утеплювача. Панель виконана багатокомпонентною і містить перший компонент 1, використаний як утеплювач типу базальтової вати або піноскла і другий декоративний компонент 2 у вигляді захисного покриття, причому як основа цього покриття використаний матеріал, що має властивості твердіти після його нанесення. Як основа захисного покриття 2 використаний цемент або кераміка, або полімерні смоли. Панель виконана у вигляді прямокутного модуля розміром до 1 м на 1 м (див. Фіг. 1-4). 1 UA 97031 U 5 10 Систему використовують наступним чином. При виготовленні панелі з'єднують перший і другий компоненти з основою в необхідному порядку, одержуючи готовий модуль. Поверхню, яку ізолюють, ґрунтують, потім наносять клейкий шар, після чого приєднують послідовно модулі на поверхню, утворюючи цільну багатомодульну поверхню. Можливе також механічне кріплення системи до основи за допомогою відповідних дюбелів або комбіноване кріплення за допомогою клею і дюбелів сумісно. У корисній моделі, що заявляється, вирішується задача створення такої ізоляційної панелі, в якій нове конструктивне виконання дозволяє значно спростити конструкцію, полегшити процес монтажу/демонтажу поряд із властивостями термозбереження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Універсальна теплоізоляційна панель, що виконана багатокомпонентною і містить лицьовий шар як один з компонентів, яка відрізняється тим, що як перший компонент використаний утеплювач типу базальтової вати або піноскла з різним типом обробки торцевих поверхонь утеплювача, а як другий компонент використаний декоративний компонент у вигляді захисного покриття, причому як основа цього покриття використаний матеріал, що має властивості твердіти після його нанесення. 2. Універсальна теплоізоляційна панель за п. 1, яка відрізняється тим, що як основа захисного покриття використаний цемент або кераміка, або полімерні смоли, а як обробка поверхні утеплювача використана пряма кромка, кутова кромка, кромка шпилька-паз або кромка чверть. 3. Універсальна теплоізоляційна система за п. 1 або п. 2, яка відрізняється тим, що панель виконана у вигляді прямокутного модуля розміром до 1 м на 1 м. 2 UA 97031 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
