Цільна стропувальна петля для сендвіч-панелей

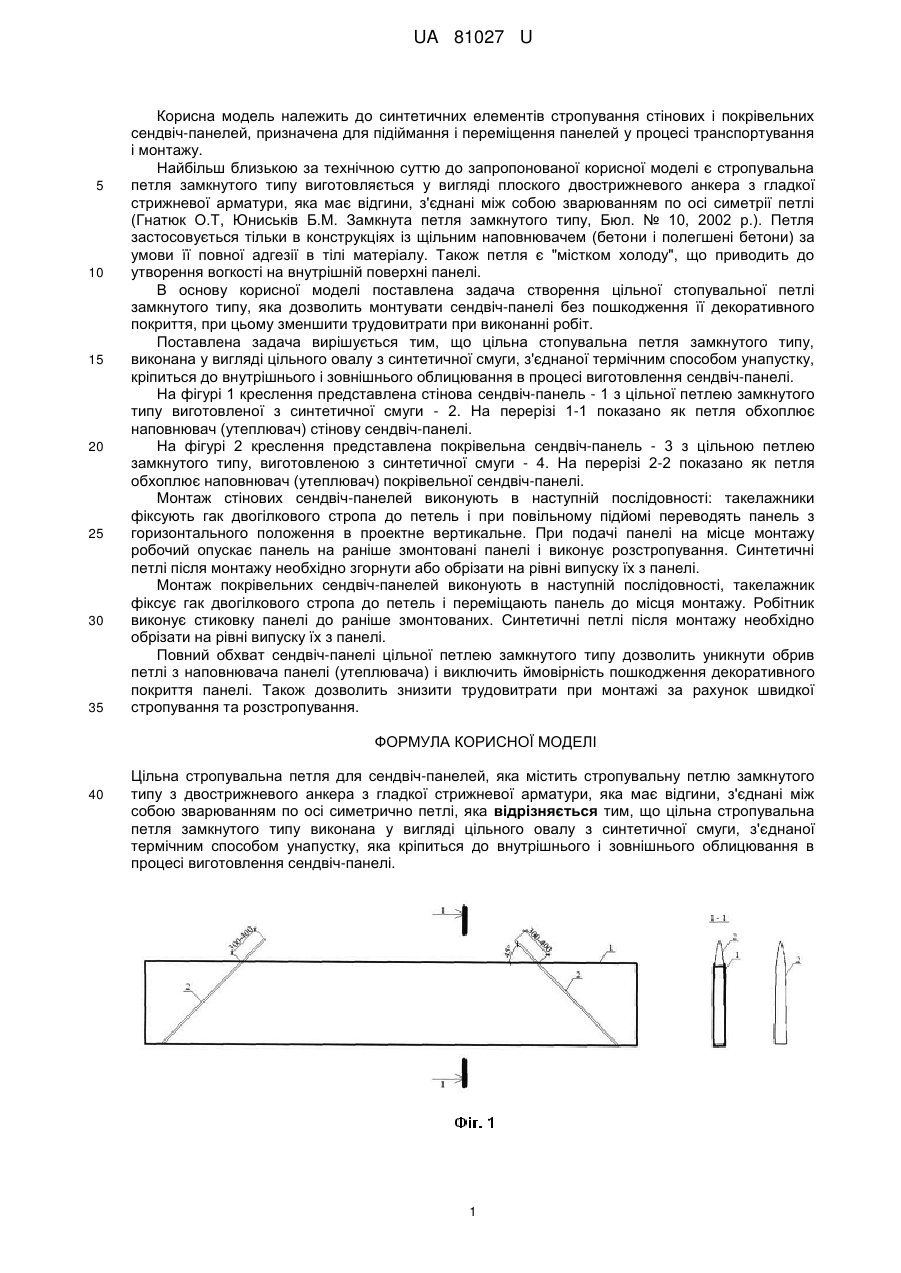

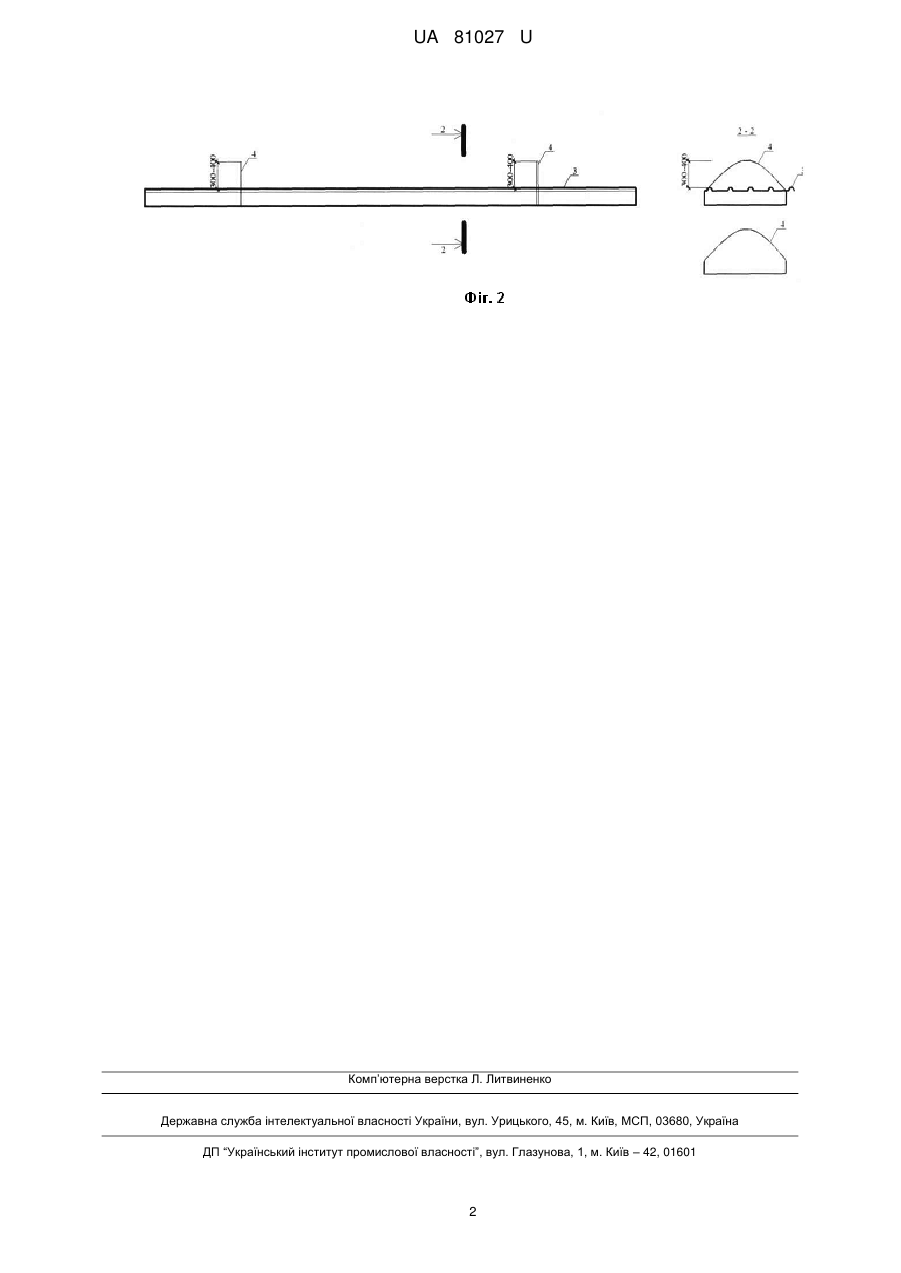

Реферат: UA 81027 U UA 81027 U 5 10 15 20 25 30 35 Корисна модель належить до синтетичних елементів стропування стінових і покрівельних сендвіч-панелей, призначена для підіймання і переміщення панелей у процесі транспортування і монтажу. Найбільш близькою за технічною суттю до запропонованої корисної моделі є стропувальна петля замкнутого типу виготовляється у вигляді плоского двострижневого анкера з гладкої стрижневої арматури, яка має відгини, з'єднані між собою зварюванням по осі симетрії петлі (Гнатюк О.Т, Юниськів Б.М. Замкнута петля замкнутого типу, Бюл. № 10, 2002 р.). Петля застосовується тільки в конструкціях із щільним наповнювачем (бетони і полегшені бетони) за умови її повної адгезії в тілі матеріалу. Також петля є "містком холоду", що приводить до утворення вогкості на внутрішній поверхні панелі. В основу корисної моделі поставлена задача створення цільної стопувальної петлі замкнутого типу, яка дозволить монтувати сендвіч-панелі без пошкодження її декоративного покриття, при цьому зменшити трудовитрати при виконанні робіт. Поставлена задача вирішується тим, що цільна стопувальна петля замкнутого типу, виконана у вигляді цільного овалу з синтетичної смуги, з'єднаної термічним способом унапустку, кріпиться до внутрішнього і зовнішнього облицювання в процесі виготовлення сендвіч-панелі. На фігурі 1 креслення представлена стінова сендвіч-панель - 1 з цільної петлею замкнутого типу виготовленої з синтетичної смуги - 2. На перерізі 1-1 показано як петля обхоплює наповнювач (утеплювач) стінову сендвіч-панелі. На фігурі 2 креслення представлена покрівельна сендвіч-панель - 3 з цільною петлею замкнутого типу, виготовленою з синтетичної смуги - 4. На перерізі 2-2 показано як петля обхоплює наповнювач (утеплювач) покрівельної сендвіч-панелі. Монтаж стінових сендвіч-панелей виконують в наступній послідовності: такелажники фіксують гак двогілкового стропа до петель і при повільному підйомі переводять панель з горизонтального положення в проектне вертикальне. При подачі панелі на місце монтажу робочий опускає панель на раніше змонтовані панелі і виконує розстропування. Синтетичні петлі після монтажу необхідно згорнути або обрізати на рівні випуску їх з панелі. Монтаж покрівельних сендвіч-панелей виконують в наступній послідовності, такелажник фіксує гак двогілкового стропа до петель і переміщають панель до місця монтажу. Робітник виконує стиковку панелі до раніше змонтованих. Синтетичні петлі після монтажу необхідно обрізати на рівні випуску їх з панелі. Повний обхват сендвіч-панелі цільної петлею замкнутого типу дозволить уникнути обрив петлі з наповнювача панелі (утеплювача) і виключить ймовірність пошкодження декоративного покриття панелі. Також дозволить знизити трудовитрати при монтажі за рахунок швидкої стропування та розстропування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Цільна стропувальна петля для сендвіч-панелей, яка містить стропувальну петлю замкнутого типу з двострижневого анкера з гладкої стрижневої арматури, яка має відгини, з'єднані між собою зварюванням по осі симетрично петлі, яка відрізняється тим, що цільна стропувальна петля замкнутого типу виконана у вигляді цільного овалу з синтетичної смуги, з'єднаної термічним способом унапустку, яка кріпиться до внутрішнього і зовнішнього облицювання в процесі виготовлення сендвіч-панелі. 1 UA 81027 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
