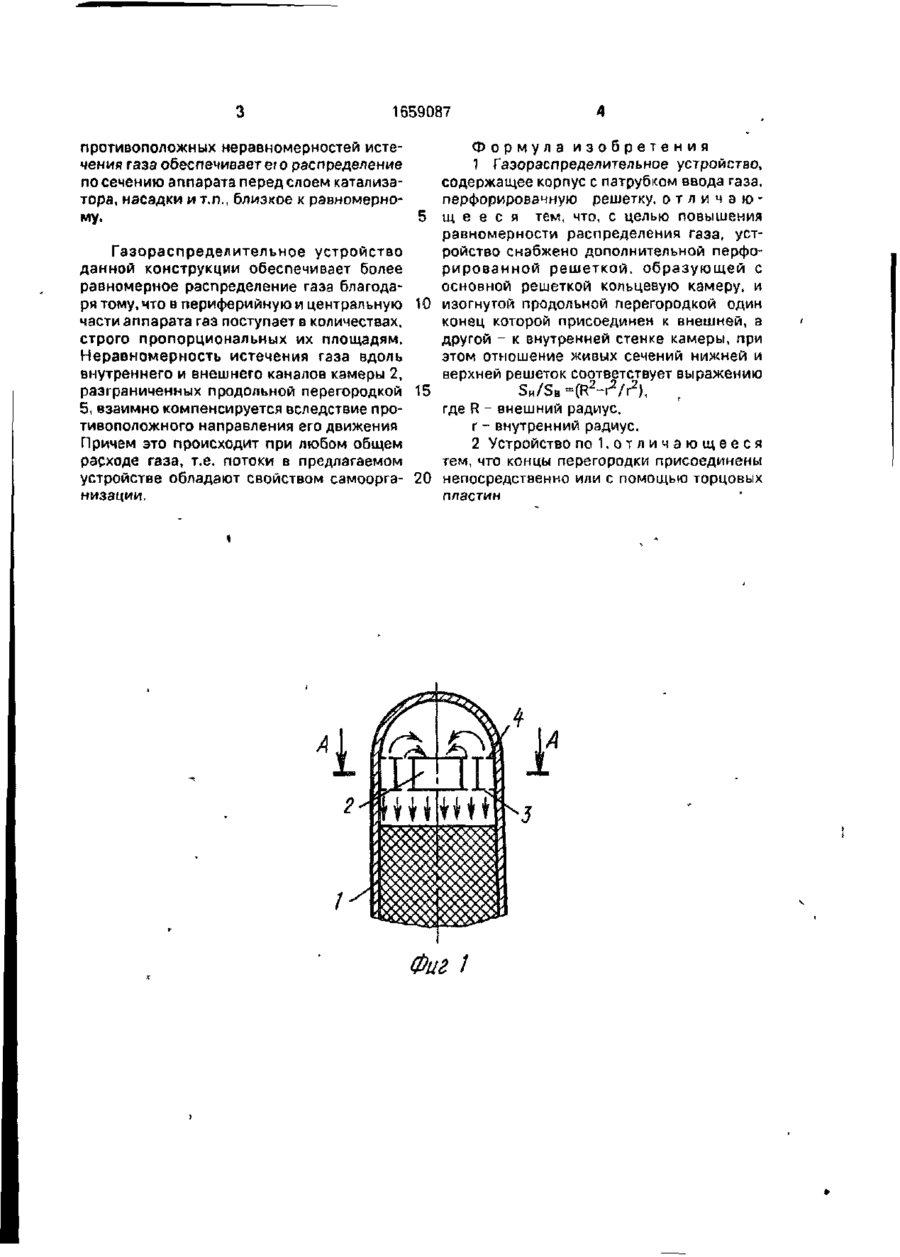

1.Газораспределительное устройство, содер­жащее корпус с патрубком ввода газа, перфориро­ванную решетку, отличающееся тем, что, с целью повышения равномерности распределения газа, устройство снабжено дополнительной перфориро­ванной решеткой, образующей с основной решет­кой кольцевую камеру, и изогнутой продольной перегородкой, один конец которой присоединен к внешней, а другой - к внутренней стенке камеры, при этом отношение живых сечений нижней и вер­хней решеток соответствует выражению

где R - внешний радиус камеры;

r - внутренний радиус.

2. Устройство по п.1, отличающееся тем, что кон­цы перегородки присоединены непосредственно или с помощью торцовых пластин.

Текст

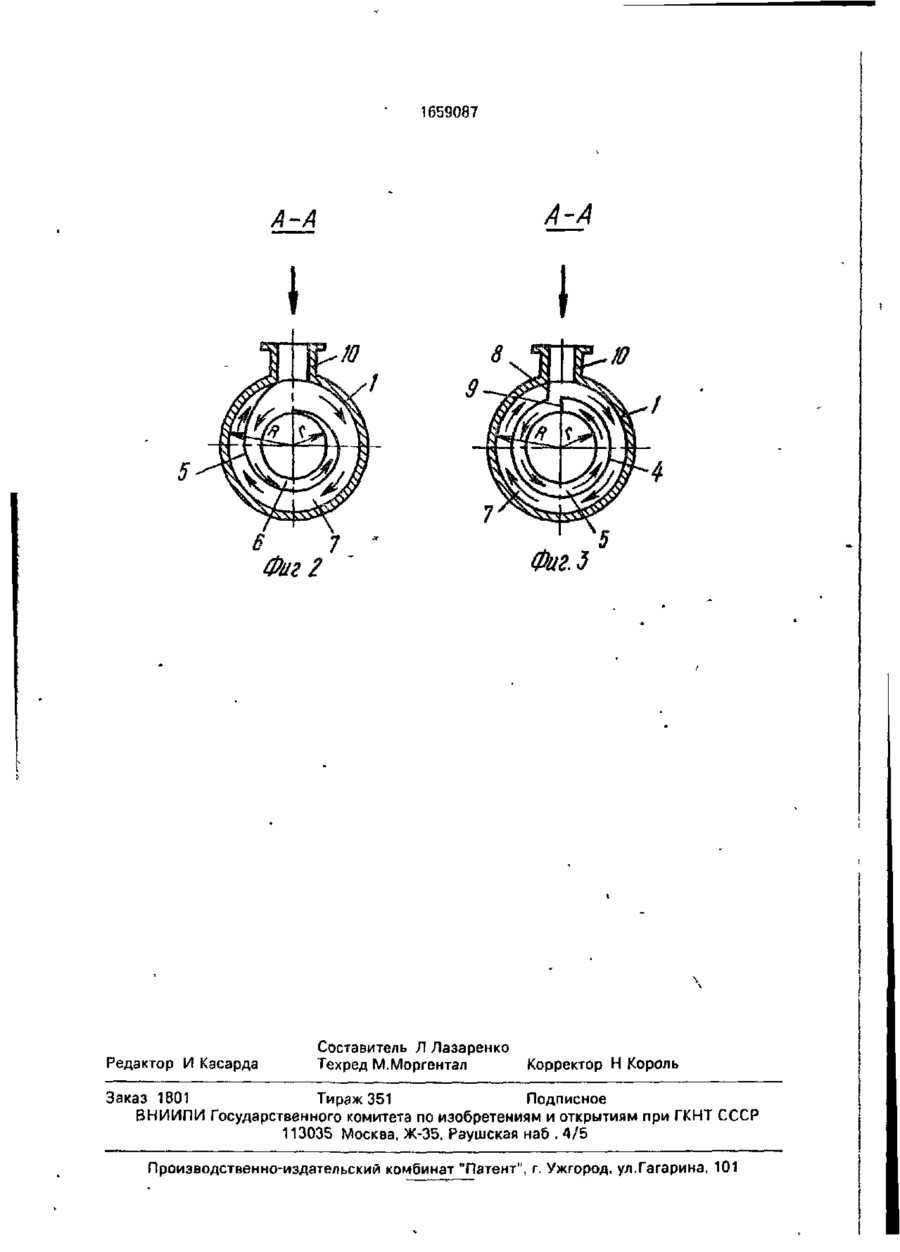

Изобретение относится к конструкциям для распределения газа и может быть использовано в химической промышленности для оснащения аппаратов с боковым вводом газа и позволяет повысить равномерность распределения газа по сечению аппарата. Устройство содержит корпус с входным патрубком, кольцевую камеру с нижней и верхней перфорациями, продольную перегородку, разделяющую камеру на внутреннюю и внешнюю части и торцовые пластины. 3 ил внешний 7 каналы и имеет торцовые пластины 8 и 9. Для ввода газа служит патрубок 10. Отношение живого сечения нижней и верхней перфораций камеры соответствует выражению где R - внешний радиус камеры; г - внутренний радиус камеры. Устройство работает следующим образом. Распределяемый газ через входной патрубок 10 поступает в кольцевую камеру 2, раздваивается пропорционально гидравлическим сопротивлениям ее внутреннего б и внешнего 7 каналов, двигаясь по ним в противоположных направлениях, истекает вниз через решетку 3 и вверх с последующим разворотом через решетку 4 в количествах, отношения которых равны отношению периферийной площади поперечного сечения аппарата, расположенной непосредственно под камерой, к остальной (центральной) площади поперечного сечения, что в совокупности с автоматическим суммированием С ел ЧЭ о 1659087 Формула изобретения противоположных неравномерностей исте1 Газораспределительное устройство, чения газа обеспечивает его распределение содержащее корпус с патрубком ввода газа, по сечению аппарата перед слоем катализаперфорированную решетку, о т л и ч а ю тора, насадки и т.п., близкое к равномерному. 5 щ е е с я тем, что, с целью повышения равномерности распределения газа, устройство снабжено дополнительной перфоГазораспределительное устройство рированной решеткой, образующей с данной конструкции обеспечивает более основной решеткой кольцевую камеру, и равномерное распределение газа благодаря тому, что в периферийную и центральную 10 изогнутой продольной перегородкой один конец которой присоединен к внешней, а части аппарата газ поступает в количествах, другой - к внутренней стенке камеры, при строго пропорциональных их площадям. этом отношение живых сечений нижней и Неравномерность истечения газа вдоль верхней решеток соответствует выражению внутреннего и внешнего каналов камеры 2, разграниченных продольной перегородкой 15 5, взаимно компенсируется вследствие прогде R - внешний радиус. тивоположного направления его движения г - внутренний радиус. Причем это происходит при любом общем 2 Устройство по 1 , о т л и ч а ю щ е е с я расходе газа, т.е. потоки в предлагаемом тем, что концы перегородки присоединены устройстве обладают свойством самоорга- 20 непосредственно или с помощью торцовых низации. пластин Фиг 1 1659087 A-A A-A I \ Ю Ю Фиг. J Редактор И Касарда Составитель Л .Назаренко Техред М.Моргентал Корректор Н Король Заказ 1801 Тираж 351 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Gas-distributing device

Автори англійською

Memedliaiev Zia Naimovych, Hlikin Marat Aronovych, Blokh Borys Mykhailovych, Volokhov Ivan Vasyliovych, Ferd Volodymyr Lvovych, Dehtiariov Ivan Kostiantynovych, Stepaniuk Leonid Stratonovych, Tokar Viktor Denisovych, Moisieienko Oleksandr Fatieievych, Kryzhnyi Oleksandr Vasyliovych

Назва патенту російською

Газораспределительное устройство

Автори російською

Мемедляев Зия Наимович, Гликин Марат Аронович, Блох Борис Михайлович, Волохов Иван Васильевич, Ферд Владимир Львович, Дегтярев Иван Константинович, Степанюк Леонид Стратонович, Токар Виктор Денисович, Моисеенко Александр Фатеевич, Крижный Александр Васильевич

МПК / Мітки

МПК: B01J 19/24, B01J 12/00, B01J 8/02

Мітки: газорозподільний, пристрій
