Фільтр

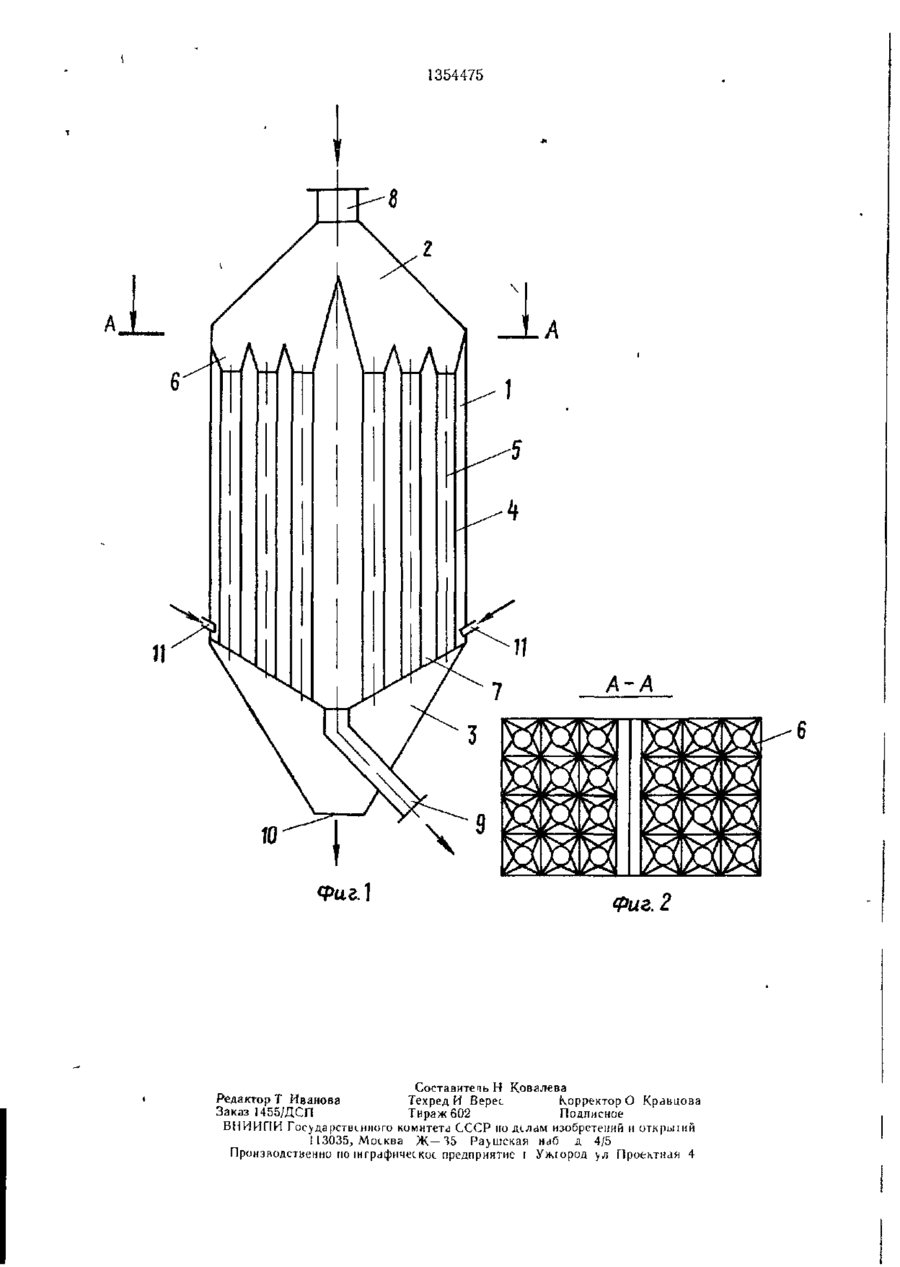

Изобретение относится к технике очистки газа от пыли, способной самовозгораться и взрываться Его использование позволит повысить надежность и взрывопожаробезопасность работы фильтра. Фильтр, содержащий корпус с фильтрующими элементами в виде рукавов, снабжен верхней решеткой, выполненной в виде сот с углами наклона, большими или равными углу естественного откоса пыли, и установленными над наклонной решеткой на боковых стен ках корпуса соплами сжатого воздуха При этом наклонная решетка выполнена пирамидальной и снабжена центральным отводящим коллектором. 2 ил СО СП 43-87 1354475 1 пыли и через отверстие 10 выгружается из Изобретение относится к технике очист ки газа от пыли, способной самовозгоратьфильтра. ся и взрываться и может быть использоБлагодаря тому, что наклонная пылсот вано в металлургической, энергетической водящая поверхность 7 выполнена пирамии друїих отраслях промышленности. дальной с центральным отверстием, осевшая на нее пыль удаляется в выпускной патруЦель изобретения — повышение надежбок 9 за счет естественного «сползания», поности и взрывопожаробезопаснои работы тока очищаемого газа, сдува сжатым воздуфильтра хом через сопло 11. На фиг. 1 представлен предлагаемый фильтр, продольный разрез; на фиг 2 — Для предотвращения отложений пыли 10 на газораспределительной решетке в камеразрез А А на фиг І ре грязного газа решетка выполнена в виФильтр содержит корпус 1 с камерами де сот с углом наклона, большим или равгрязного 2 и чистого 3 газа и бункер 4 уловным углу естественного откоса той пыли, ленной пыли. Фильтрующие элементы выот которой происходит очистка газа полнены в виде рукавов 5, над которыми расположена газораспределительная решет- f5 Таким образом, предлагаемый фильтр ка 6, выполненная в виде сог позволит предотвратить отложение пыли в пределах всего его корпуса, что позволит В камере чистого газа под углом к гоиспользовать его для очистки от пыли, споризонту установлена наклонная пылеотвособной к самовозгоранию и созданию взрыдящая поверхность 7 Соответственно в кавоопасных смесей. мерах грязного и чистого газа установлены впускной 8 и выпускной 9 патрубки. В ниж- 20 ней части фильтра имеется отверстие 10 Формула изобретения для удаления уловленной пыли В корпусе 1 фильтра над наклонной пылеотводящей Фильтр, содержащий корпус с впускным поверхностью смонтированы сопла 11 сжаи выпускным патрубками, камеры чистого того воздуха. 25 и грязного газа, фильтрующие элементы и нижнюю наклонную пылеотводящую решетку, отличающийся тем, что, с целью повыФильтр работает следующим образом. шения надежности и взрывопожаробезоЗапыленный газ через впускной патрупаснои работы,он снабжен верхней решетбок 8 поступает в камеру 2 грязного газа, кой, выполненной в виде сот с углами наоткуда с помощью газораспределительной. решетки 6 направляется в фильтрующие 30 клона, большими или равными углу естественного откоса пыли, и установленными над рукава 5 Проходя через рукав, газ очищанаклонной решеткой на боковых стенках ется и поступает в камеру 3 чистого газа, корпуса соплами сжатого воздуха, при этом а затем с помощью выпускного патрубка наклонная решетка выполнена пирамидаль9 выводится из корпуса 1 фильтра. ной и снабжена центральным отводящим колОсевшая на рукавах пыль после их релектором. генерации попадает в бункер 4 уловленной 1354475 п п Фаг.1 Фиг. 2 Составитеїь Н Ковалева Редактор Т Иванова Техред И Верес Корректор О Кравцова Заказ 1455/ДСП Тираж 602 Подписное В Н И И П И Государственного комитет^] СССР но ділам изобретений и открьпий ! 13035, Москва Ж—15 Ра>шекая наб л 4/5 Производственно по іигрїіфическос предприятие і Ужіород ул Проектная 4
