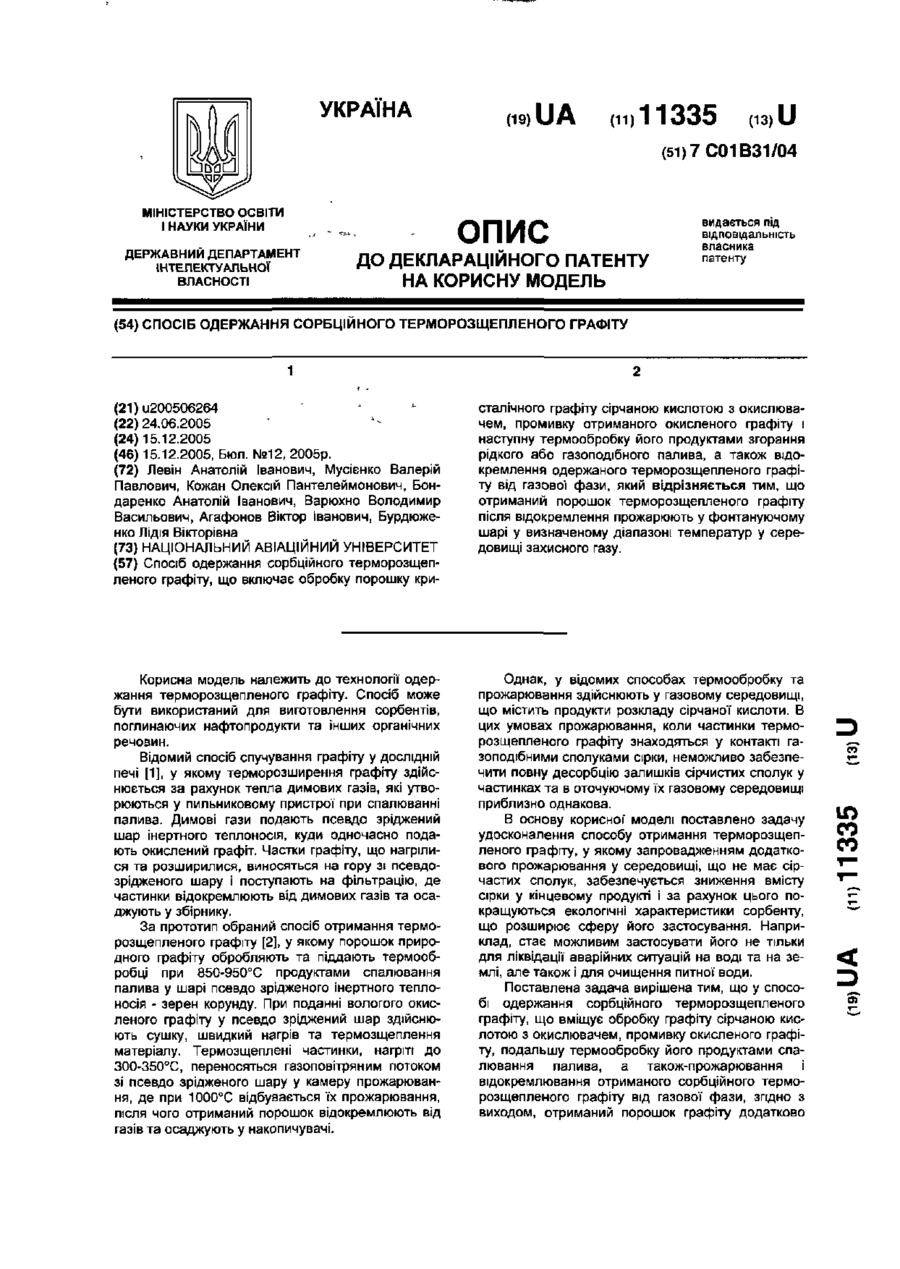

Спосіб одержання сорбційного терморозщепленого графіту

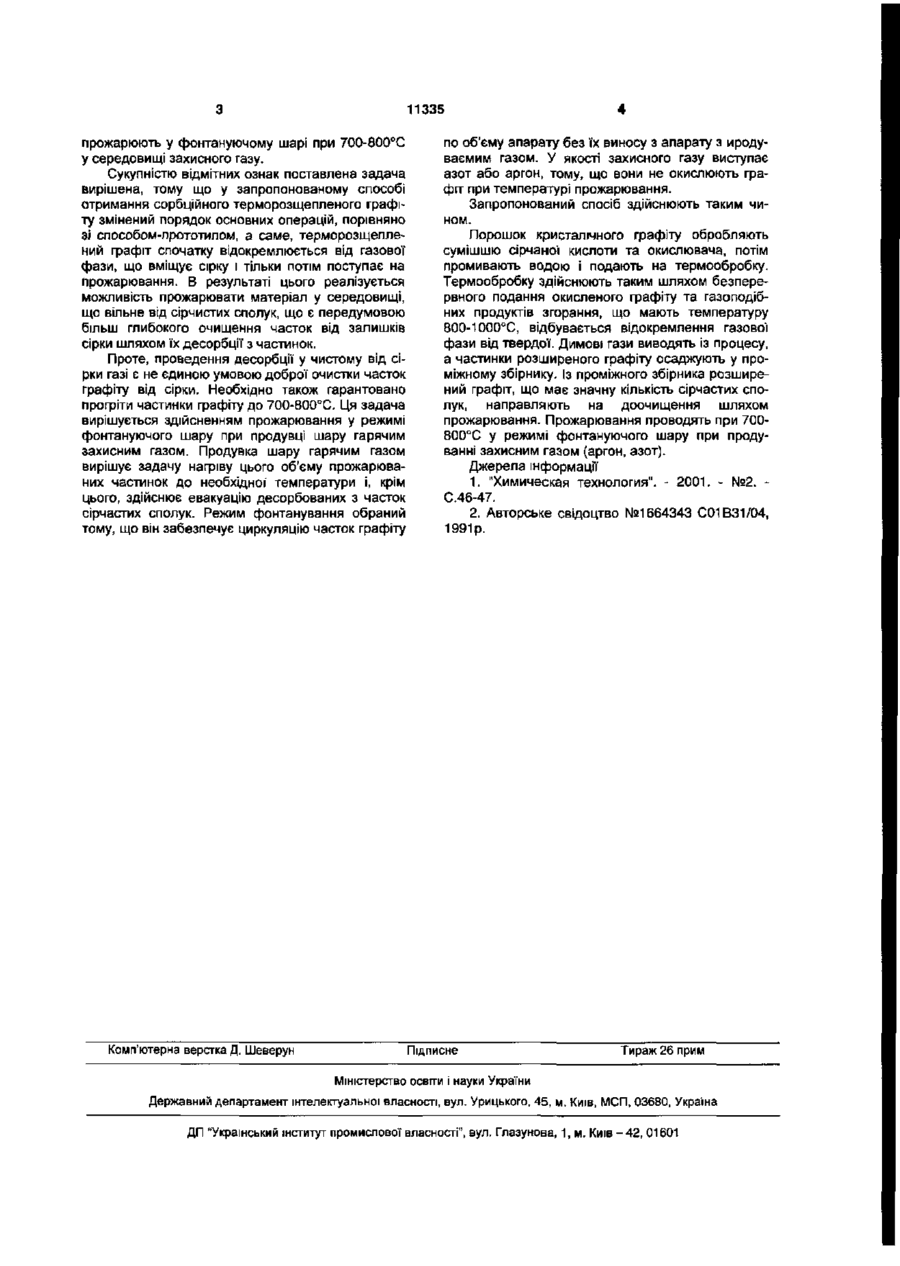

Спосіб одержання сорбційного терморозщепленого графіту, що включає обробку порошку кри ю со со О) 11335 прожарюють у фонтануючому шарі при 700-800°С у середовищі захисного газу. Сукупністю відмітних ознак поставлена задача вирішена, тому що у запропонованому способі отримання сорбційного терморозщепленого графіту змінений порядок основних операцій, порівняно Зі способом-прототипом, а саме, терморозщеплений графіт спочатку відокремлюється від газової фази, що вміщує сірку і тільки потім поступає на прожарювання. В результаті цього реалізується можливість прожарювати матеріал у середовищі, що вільне від сірчистих сполук, що є передумовою більш глибокого очищення часток від залишків сірки шляхом їх десорбції з частинок. Проте, проведення десорбції у чистому від сірки газі є не єдиною умовою доброї очистки часток графіту від сірки. Необхідно також гарантовано прогріти частинки графіту до 700-800°С. Ця задача вирішується здійсненням прожарювання у режимі фонтануючого шару при продувці шару гарячим захисним газом. Продувка шару гарячим газом вирішує задачу нагріву цього об'єму прожарюваних частинок до необхідної' температури і, крім цього, здійснює евакуацію десорбованих з часток сірчастих сполук. Режим фонтанування обраний тому, що він забезпечує циркуляцію часток графіту Комп'ютерна верстка Д. Шеверун по об'єму апарату без їх виносу з апарату з иродуваємим газом. У якості захисного газу виступає азот або аргон, тому, що вони не окислюють графіт при температурі прожарювання. Запропонований спосіб здійснюють таким чином. Порошок кристалічного графіту обробляють сумішшю сірчаної кислоти та окислювача, потім промивають водою і подають на термообробку. Термообробку здійснюють таким шляхом безперервного подання окисленого графіту та газоподібних продуктів згорання, що мають температуру 800-1000°С, відбувається відокремлення газової фази від твердої. Димові гази виводять Із процесу, а частинки розширеного графіту осаджують у проміжному збірнику. Із проміжного збірника розширений графіт, що має значну кількість сірчастих сполук, направляють на доочищення шляхом прожарювання. Прожарювання проводять при 700800°С у режимі фонтануючого шару при продуванні захисним газом (аргон, азот). Джерела інформації 1. "Химическая технология". - 2001. - №2. С.46-47. 2. Авторське свідоцтво №1664343 С01В31/04, 1991р. Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
