Нагрівальний регістр

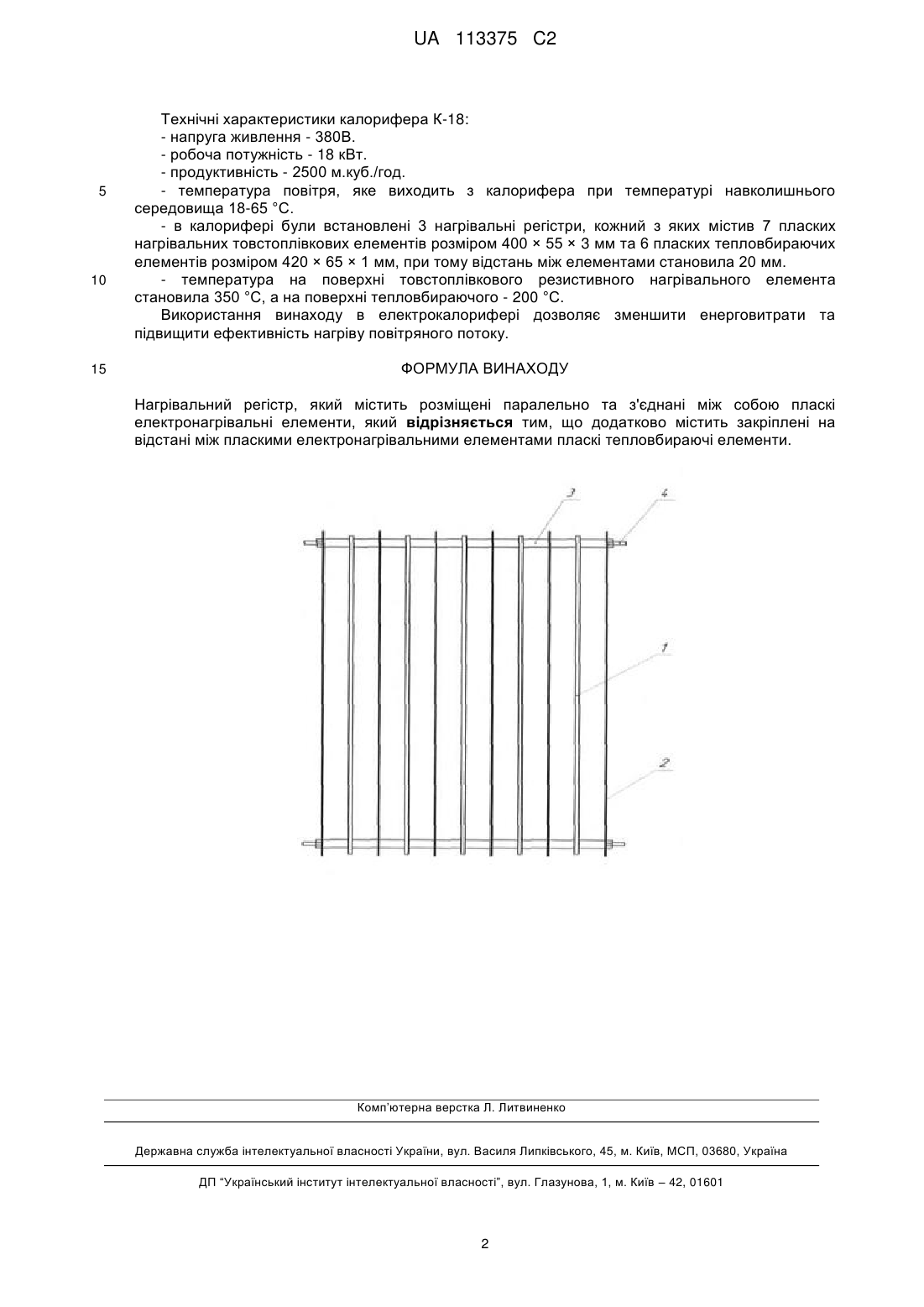

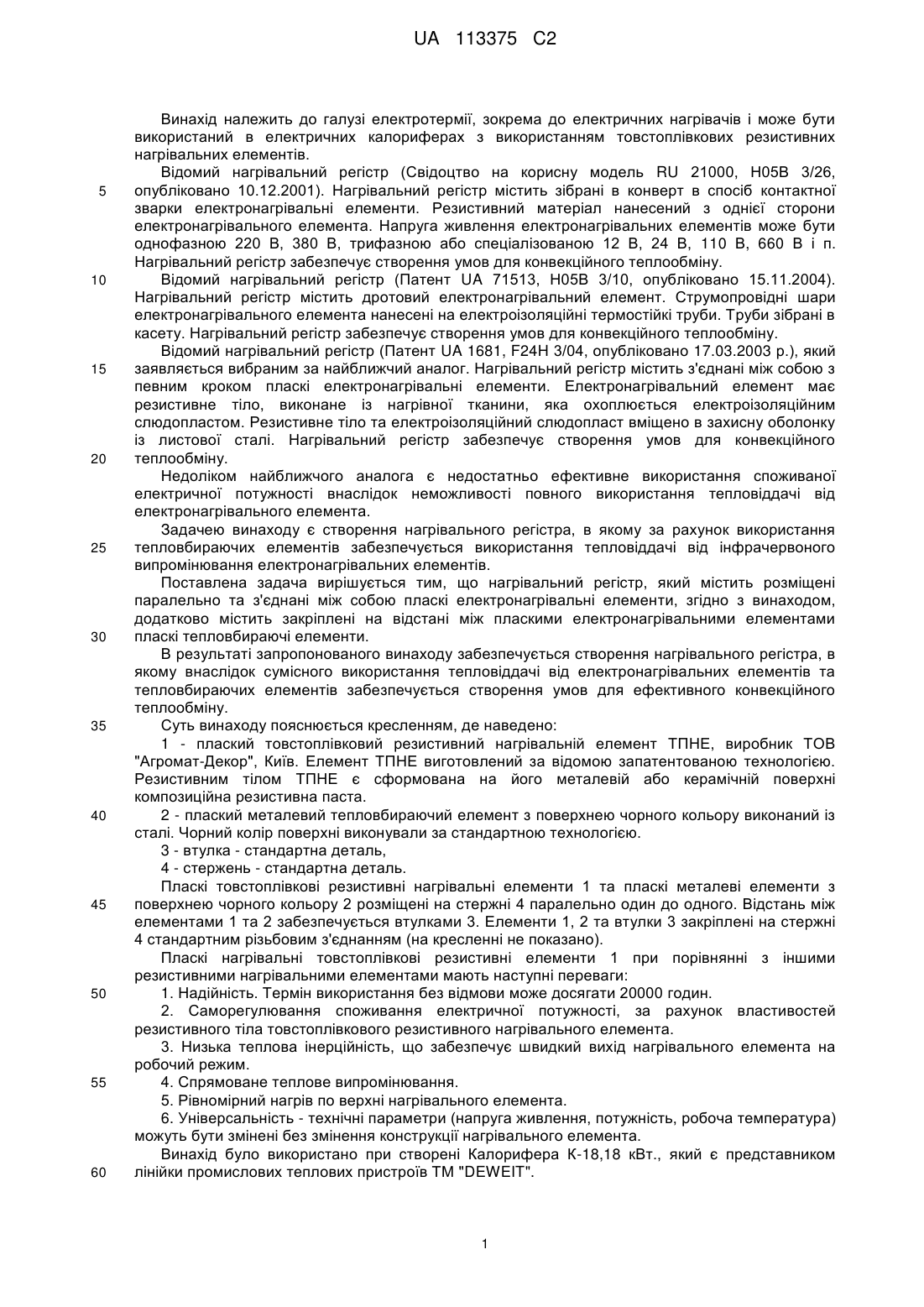

Реферат: Нагрівальний регістр належить до галузі електротермії, зокрема до електричних нагрівачів, і може бути використаний в електричних калориферах з використанням товстоплівкових резистивних нагрівальних елементів. Задачею винаходу є створення нагрівального регістра таким, що за рахунок використання в ньому тепловбираючих елементів забезпечується використання тепловіддачі від інфрачервоного випромінювання товстоплівкових резистивних нагрівальних елементів. Згідно з винаходом, нагрівальний регістр містить розміщені паралельно та з’єднані між собою пласкі електронагрівальні елементи. Новим у нагрівальному регістрі є додатково закріплені на відстані між пласкими електронагрівальними елементами пласкі тепловбираючі елементи. UA 113375 C2 (12) UA 113375 C2 UA 113375 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі електротермії, зокрема до електричних нагрівачів і може бути використаний в електричних калориферах з використанням товстоплівкових резистивних нагрівальних елементів. Відомий нагрівальний регістр (Свідоцтво на корисну модель RU 21000, Н05В 3/26, опубліковано 10.12.2001). Нагрівальний регістр містить зібрані в конверт в спосіб контактної зварки електронагрівальні елементи. Резистивний матеріал нанесений з однієї сторони електронагрівального елемента. Напруга живлення електронагрівальних елементів може бути однофазною 220 В, 380 В, трифазною або спеціалізованою 12 В, 24 В, 110 В, 660 В і п. Нагрівальний регістр забезпечує створення умов для конвекційного теплообміну. Відомий нагрівальний регістр (Патент UA 71513, Н05В 3/10, опубліковано 15.11.2004). Нагрівальний регістр містить дротовий електронагрівальний елемент. Струмопровідні шари електронагрівального елемента нанесені на електроізоляційні термостійкі труби. Труби зібрані в касету. Нагрівальний регістр забезпечує створення умов для конвекційного теплообміну. Відомий нагрівальний регістр (Патент UA 1681, F24H 3/04, опубліковано 17.03.2003 р.), який заявляється вибраним за найближчий аналог. Нагрівальний регістр містить з'єднані між собою з певним кроком пласкі електронагрівальні елементи. Електронагрівальний елемент має резистивне тіло, виконане із нагрівної тканини, яка охоплюється електроізоляційним слюдопластом. Резистивне тіло та електроізоляційний слюдопласт вміщено в захисну оболонку із листової сталі. Нагрівальний регістр забезпечує створення умов для конвекційного теплообміну. Недоліком найближчого аналога є недостатньо ефективне використання споживаної електричної потужності внаслідок неможливості повного використання тепловіддачі від електронагрівального елемента. Задачею винаходу є створення нагрівального регістра, в якому за рахунок використання тепловбираючих елементів забезпечується використання тепловіддачі від інфрачервоного випромінювання електронагрівальних елементів. Поставлена задача вирішується тим, що нагрівальний регістр, який містить розміщені паралельно та з'єднані між собою пласкі електронагрівальні елементи, згідно з винаходом, додатково містить закріплені на відстані між пласкими електронагрівальними елементами пласкі тепловбираючі елементи. В результаті запропонованого винаходу забезпечується створення нагрівального регістра, в якому внаслідок сумісного використання тепловіддачі від електронагрівальних елементів та тепловбираючих елементів забезпечується створення умов для ефективного конвекційного теплообміну. Суть винаходу пояснюється кресленням, де наведено: 1 - плаский товстоплівковий резистивний нагрівальній елемент ТПНЕ, виробник ТОВ "Агромат-Декор", Київ. Елемент ТПНЕ виготовлений за відомою запатентованою технологією. Резистивним тілом ТПНЕ є сформована на його металевій або керамічній поверхні композиційна резистивна паста. 2 - плаский металевий тепловбираючий елемент з поверхнею чорного кольору виконаний із сталі. Чорний колір поверхні виконували за стандартною технологією. 3 - втулка - стандартна деталь, 4 - стержень - стандартна деталь. Пласкі товстоплівкові резистивні нагрівальні елементи 1 та пласкі металеві елементи з поверхнею чорного кольору 2 розміщені на стержні 4 паралельно один до одного. Відстань між елементами 1 та 2 забезпечується втулками 3. Елементи 1, 2 та втулки 3 закріплені на стержні 4 стандартним різьбовим з'єднанням (на кресленні не показано). Пласкі нагрівальні товстоплівкові резистивні елементи 1 при порівнянні з іншими резистивними нагрівальними елементами мають наступні переваги: 1. Надійність. Термін використання без відмови може досягати 20000 годин. 2. Саморегулювання споживання електричної потужності, за рахунок властивостей резистивного тіла товстоплівкового резистивного нагрівального елемента. 3. Низька теплова інерційність, що забезпечує швидкий вихід нагрівального елемента на робочий режим. 4. Спрямоване теплове випромінювання. 5. Рівномірний нагрів по верхні нагрівального елемента. 6. Універсальність - технічні параметри (напруга живлення, потужність, робоча температура) можуть бути змінені без змінення конструкції нагрівального елемента. Винахід було використано при створені Калорифера К-18,18 кВт., який є представником лінійки промислових теплових пристроїв ТМ "DEWEIT". 1 UA 113375 C2 5 10 15 Технічні характеристики калорифера К-18: - напруга живлення - 380В. - робоча потужність - 18 кВт. - продуктивність - 2500 м.куб./год. - температура повітря, яке виходить з калорифера при температурі навколишнього середовища 18-65 °C. - в калорифері були встановлені 3 нагрівальні регістри, кожний з яких містив 7 пласких нагрівальних товстоплівкових елементів розміром 400 × 55 × 3 мм та 6 пласких тепловбираючих елементів розміром 420 × 65 × 1 мм, при тому відстань між елементами становила 20 мм. - температура на поверхні товстоплівкового резистивного нагрівального елемента становила 350 °C, а на поверхні тепловбираючого - 200 °C. Використання винаходу в електрокалорифері дозволяє зменшити енерговитрати та підвищити ефективність нагріву повітряного потоку. ФОРМУЛА ВИНАХОДУ Нагрівальний регістр, який містить розміщені паралельно та з'єднані між собою пласкі електронагрівальні елементи, який відрізняється тим, що додатково містить закріплені на відстані між пласкими електронагрівальними елементами пласкі тепловбираючі елементи. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
