Нагрівальний регістр

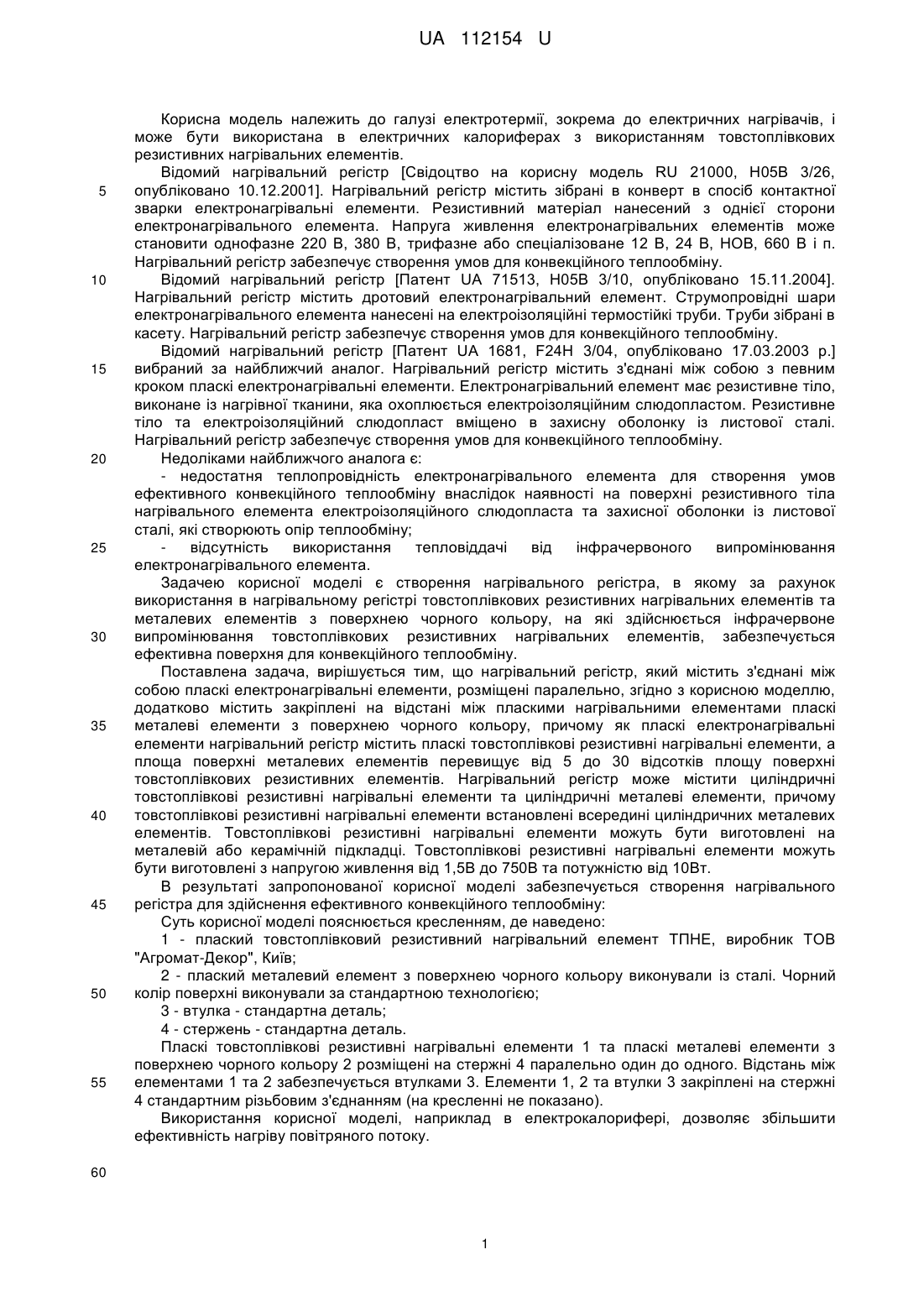

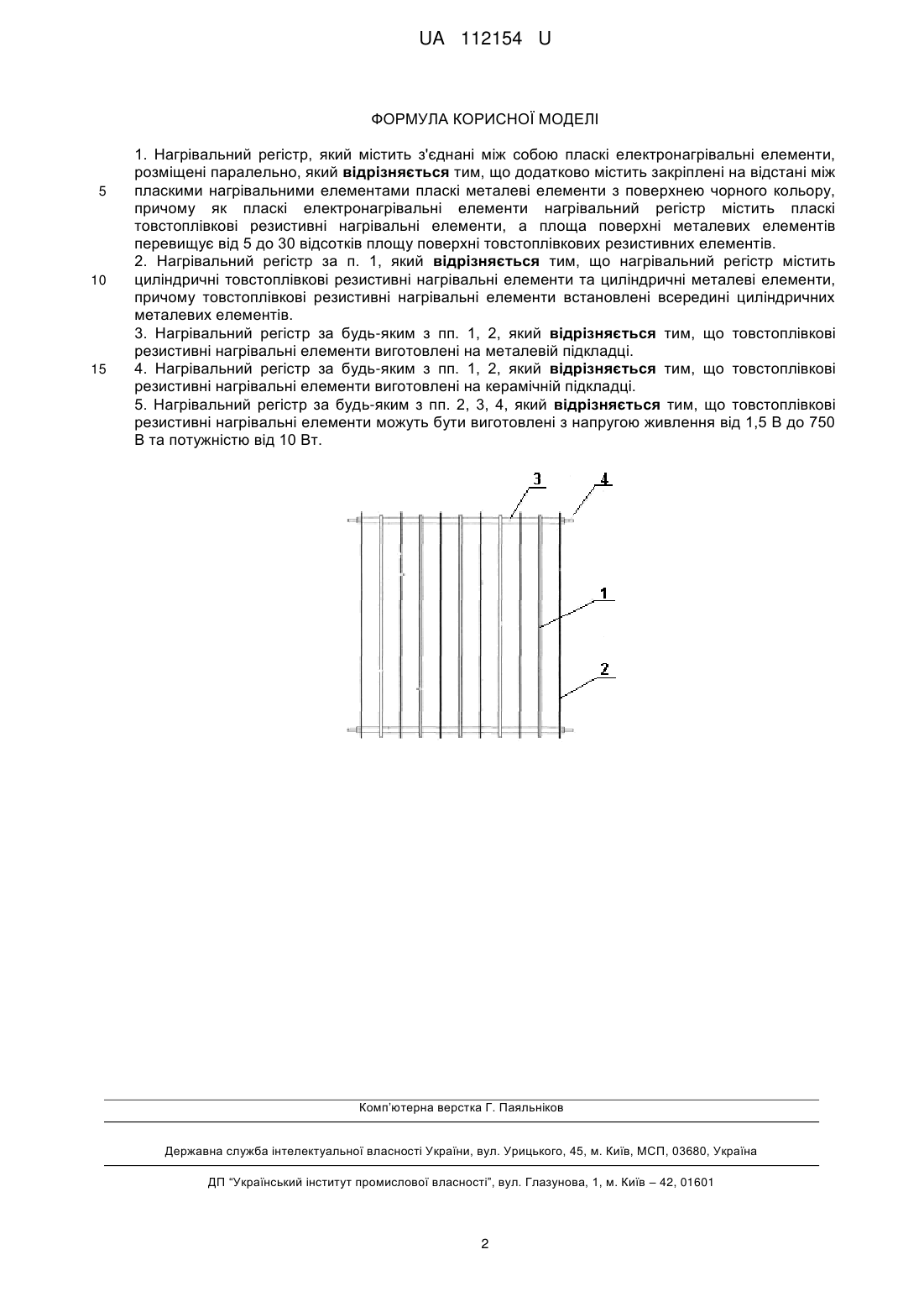

Реферат: UA 112154 U UA 112154 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електротермії, зокрема до електричних нагрівачів, і може бути використана в електричних калориферах з використанням товстоплівкових резистивних нагрівальних елементів. Відомий нагрівальний регістр [Свідоцтво на корисну модель RU 21000, Н05В 3/26, опубліковано 10.12.2001]. Нагрівальний регістр містить зібрані в конверт в спосіб контактної зварки електронагрівальні елементи. Резистивний матеріал нанесений з однієї сторони електронагрівального елемента. Напруга живлення електронагрівальних елементів може становити однофазне 220 В, 380 В, трифазне або спеціалізоване 12 В, 24 В, НОВ, 660 В і п. Нагрівальний регістр забезпечує створення умов для конвекційного теплообміну. Відомий нагрівальний регістр [Патент UA 71513, Н05В 3/10, опубліковано 15.11.2004]. Нагрівальний регістр містить дротовий електронагрівальний елемент. Струмопровідні шари електронагрівального елемента нанесені на електроізоляційні термостійкі труби. Труби зібрані в касету. Нагрівальний регістр забезпечує створення умов для конвекційного теплообміну. Відомий нагрівальний регістр [Патент UA 1681, F24H 3/04, опубліковано 17.03.2003 р.] вибраний за найближчий аналог. Нагрівальний регістр містить з'єднані між собою з певним кроком пласкі електронагрівальні елементи. Електронагрівальний елемент має резистивне тіло, виконане із нагрівної тканини, яка охоплюється електроізоляційним слюдопластом. Резистивне тіло та електроізоляційний слюдопласт вміщено в захисну оболонку із листової сталі. Нагрівальний регістр забезпечує створення умов для конвекційного теплообміну. Недоліками найближчого аналога є: - недостатня теплопровідність електронагрівального елемента для створення умов ефективного конвекційного теплообміну внаслідок наявності на поверхні резистивного тіла нагрівального елемента електроізоляційного слюдопласта та захисної оболонки із листової сталі, які створюють опір теплообміну; відсутність використання тепловіддачі від інфрачервоного випромінювання електронагрівального елемента. Задачею корисної моделі є створення нагрівального регістра, в якому за рахунок використання в нагрівальному регістрі товстоплівкових резистивних нагрівальних елементів та металевих елементів з поверхнею чорного кольору, на які здійснюється інфрачервоне випромінювання товстоплівкових резистивних нагрівальних елементів, забезпечується ефективна поверхня для конвекційного теплообміну. Поставлена задача, вирішується тим, що нагрівальний регістр, який містить з'єднані між собою пласкі електронагрівальні елементи, розміщені паралельно, згідно з корисною моделлю, додатково містить закріплені на відстані між пласкими нагрівальними елементами пласкі металеві елементи з поверхнею чорного кольору, причому як пласкі електронагрівальні елементи нагрівальний регістр містить пласкі товстоплівкові резистивні нагрівальні елементи, а площа поверхні металевих елементів перевищує від 5 до 30 відсотків площу поверхні товстоплівкових резистивних елементів. Нагрівальний регістр може містити циліндричні товстоплівкові резистивні нагрівальні елементи та циліндричні металеві елементи, причому товстоплівкові резистивні нагрівальні елементи встановлені всередині циліндричних металевих елементів. Товстоплівкові резистивні нагрівальні елементи можуть бути виготовлені на металевій або керамічній підкладці. Товстоплівкові резистивні нагрівальні елементи можуть бути виготовлені з напругою живлення від 1,5В до 750В та потужністю від 10Вт. В результаті запропонованої корисної моделі забезпечується створення нагрівального регістра для здійснення ефективного конвекційного теплообміну: Суть корисної моделі пояснюється кресленням, де наведено: 1 - плаский товстоплівковий резистивний нагрівальний елемент ТПНЕ, виробник ТОВ "Агромат-Декор", Київ; 2 - плаский металевий елемент з поверхнею чорного кольору виконували із сталі. Чорний колір поверхні виконували за стандартною технологією; 3 - втулка - стандартна деталь; 4 - стержень - стандартна деталь. Пласкі товстоплівкові резистивні нагрівальні елементи 1 та пласкі металеві елементи з поверхнею чорного кольору 2 розміщені на стержні 4 паралельно один до одного. Відстань між елементами 1 та 2 забезпечується втулками 3. Елементи 1, 2 та втулки 3 закріплені на стержні 4 стандартним різьбовим з'єднанням (на кресленні не показано). Використання корисної моделі, наприклад в електрокалорифері, дозволяє збільшити ефективність нагріву повітряного потоку. 60 1 UA 112154 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Нагрівальний регістр, який містить з'єднані між собою пласкі електронагрівальні елементи, розміщені паралельно, який відрізняється тим, що додатково містить закріплені на відстані між пласкими нагрівальними елементами пласкі металеві елементи з поверхнею чорного кольору, причому як пласкі електронагрівальні елементи нагрівальний регістр містить пласкі товстоплівкові резистивні нагрівальні елементи, а площа поверхні металевих елементів перевищує від 5 до 30 відсотків площу поверхні товстоплівкових резистивних елементів. 2. Нагрівальний регістр за п. 1, який відрізняється тим, що нагрівальний регістр містить циліндричні товстоплівкові резистивні нагрівальні елементи та циліндричні металеві елементи, причому товстоплівкові резистивні нагрівальні елементи встановлені всередині циліндричних металевих елементів. 3. Нагрівальний регістр за будь-яким з пп. 1, 2, який відрізняється тим, що товстоплівкові резистивні нагрівальні елементи виготовлені на металевій підкладці. 4. Нагрівальний регістр за будь-яким з пп. 1, 2, який відрізняється тим, що товстоплівкові резистивні нагрівальні елементи виготовлені на керамічній підкладці. 5. Нагрівальний регістр за будь-яким з пп. 2, 3, 4, який відрізняється тим, що товстоплівкові резистивні нагрівальні елементи можуть бути виготовлені з напругою живлення від 1,5 В до 750 B та потужністю від 10 Вт. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
