Пристрій для грозозахисту з пружинними електродами та лінія електропередачі, яка обладнана таким пристроєм

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для грозозахисту елементів електроустаткування або лінії електропередачі, що містить ізоляційне тіло, виконане з діелектрика, щонайменше два основних електроди, механічно сполучених з ізоляційним тілом, стрижневий електрод, встановлений всередині ізоляційного тіла уздовж його осі і такий, що має електричне з'єднання з одним з основних електродів, і два або більше проміжних електродів, розміщених на ізоляційному тілі між основними електродами із взаємним зміщенням щонайменше уздовж поздовжньої осі ізоляційного тіла, який відрізняється тим, що щонайменше частина проміжних електродів виконана у вигляді пружин з дроту.

2. Пристрій за п. 1, який відрізняється тим, що пружини мають внутрішній розмір, менший за зовнішній розмір ізоляційного тіла.

3. Пристрій за п. 1, який відрізняється тим, що щонайменше один проміжний електрод, виконаний у вигляді пружини з дроту, містить два виступи, утворених кінцями дроту, з якого виконана пружина, причому довжина кожного виступу вибрана меншою за відстань від торцевої площини пружини до суміжного проміжного електрода.

4. Пристрій за п. 3, який відрізняється тим, що виступи розташовані з протилежних торцевих сторін пружини.

5. Пристрій за п. 4, який відрізняється тим, що виступи взаємно зміщені по колу пружини щонайменше на 90°.

6. Пристрій за п. 4, який відрізняється тим, що взаємне зміщення виступів по колу пружини вибране рівним 180°.

7. Пристрій за п. 3, який відрізняється тим, що поверхня кожного проміжного електрода за винятком виступів або торців дроту покрита шаром ізоляції.

8. Пристрій за п. 1, який відрізняється тим, що ізоляційне тіло виконане з твердого діелектрика.

9. Пристрій за п. 1, який відрізняється тим, що ізоляційне тіло і стрижневий електрод мають круглий поперечний переріз.

10. Лінія електропередачі, що має опори з ізоляторами щонайменше один провід, що знаходиться під електричною напругою, з'єднаний з ізоляторами за допомогою кріпильних пристроїв, і щонайменше один пристрій для грозозахисту елементів лінії електропередачі, причому щонайменше один основний електрод пристрою безпосередньо або через іскровий розрядний проміжок сполучений із захищуваним елементом, а щонайменше один інший основний електрод безпосередньо або через іскровий розрядний проміжок сполучений із землею, яка відрізняється тим, що пристрій для грозозахисту виконаний у вигляді пристрою за будь-яким з пп. 1-9.

Текст

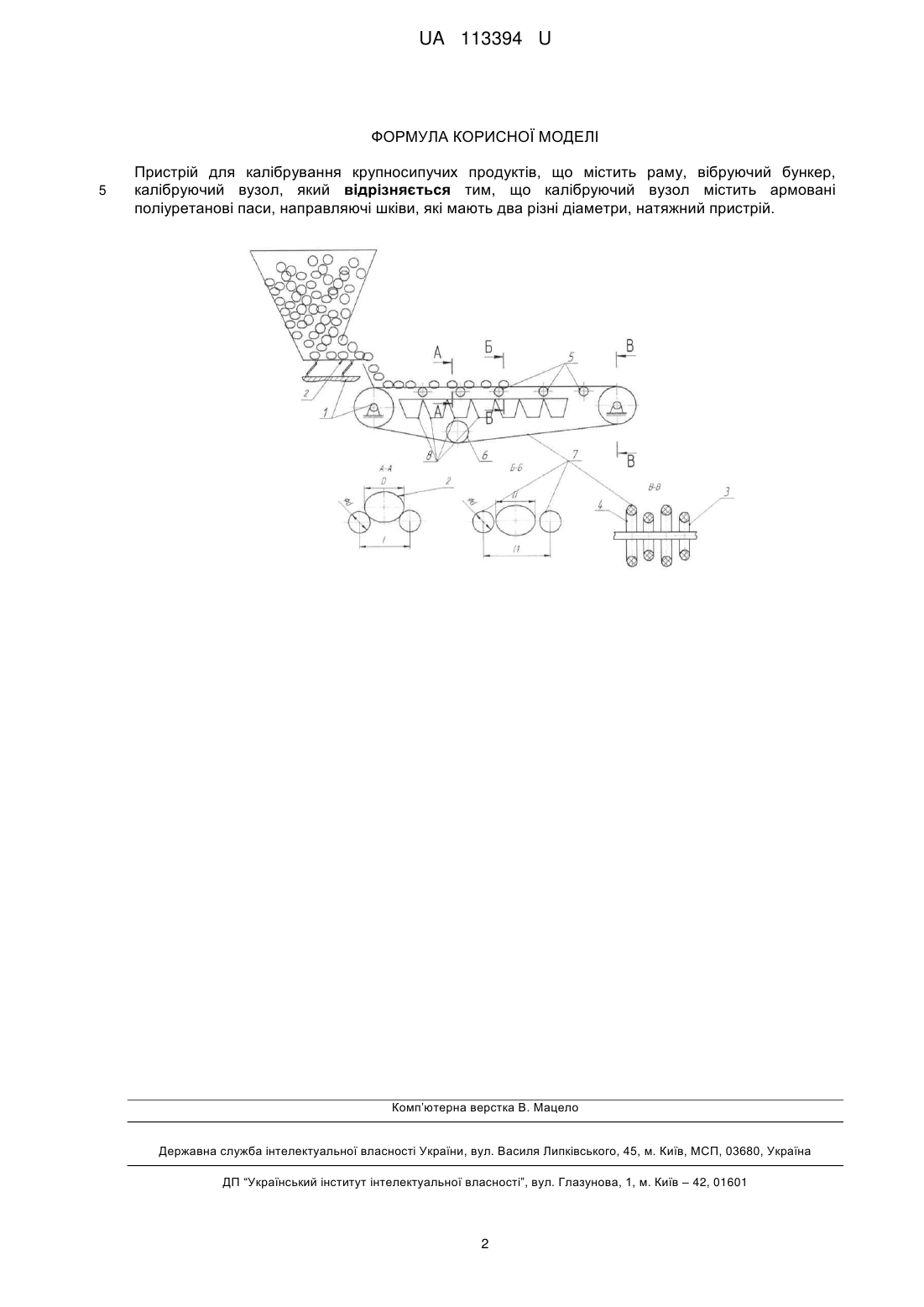

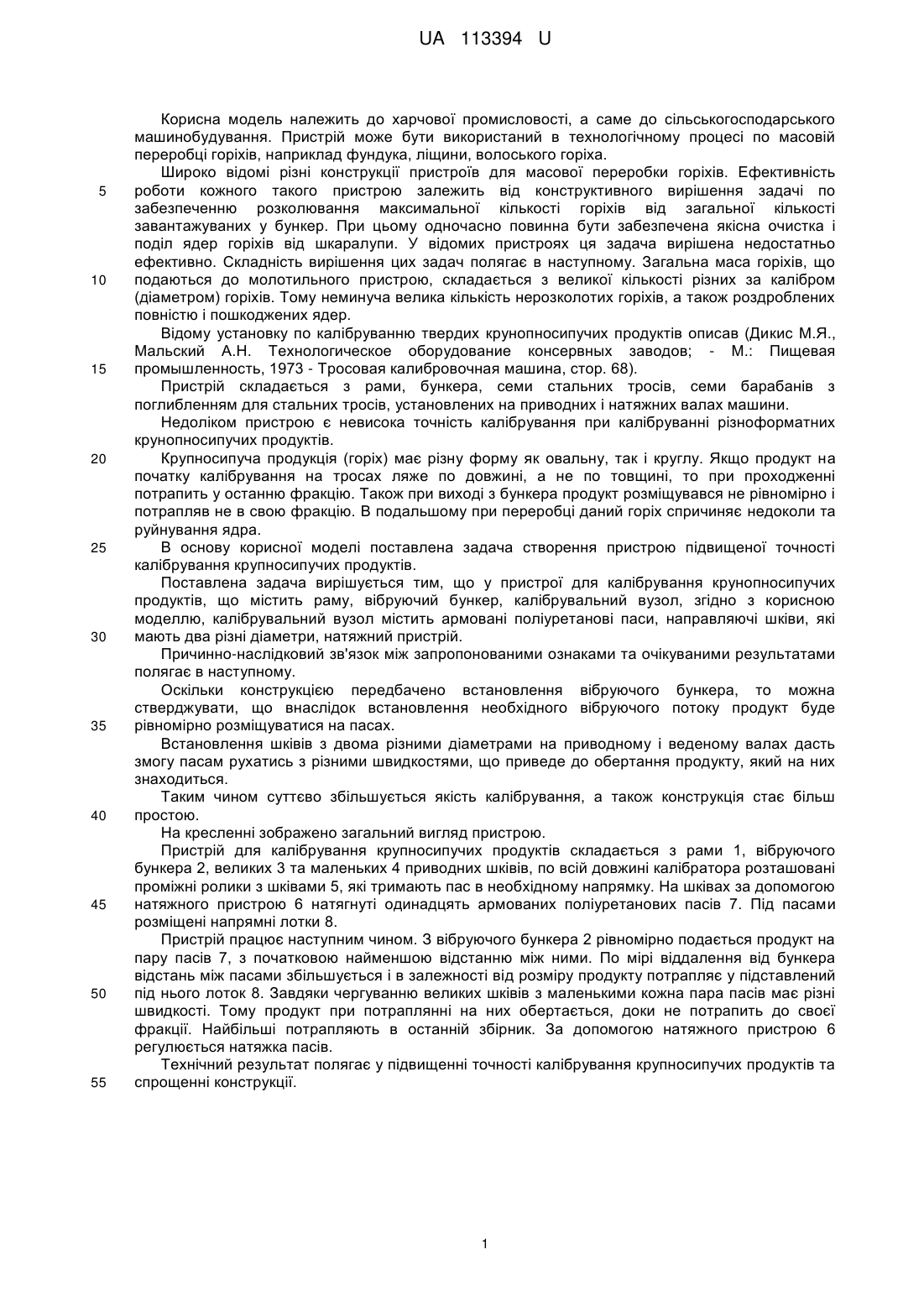

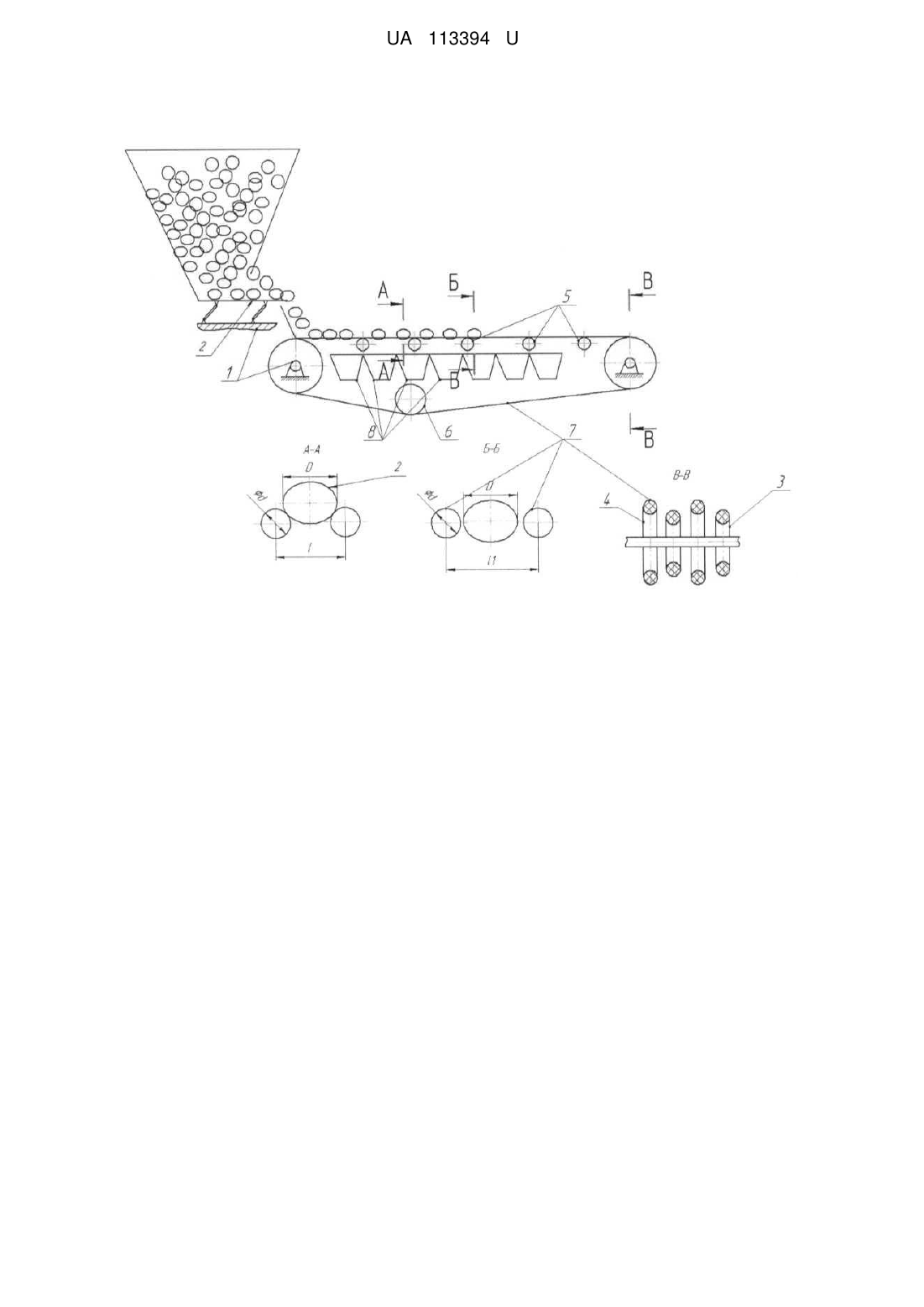

Реферат: Пристрій для калібрування крупносипучих продуктів містить раму, вібруючий бункер, калібруючий вузол. При цьому калібруючий вузол містить армовані поліуретанові паси, направляючі шківи, які мають два різні діаметри, натяжний пристрій. UA 113394 U (54) ПРИСТРІЙ ДЛЯ КАЛІБРУВАННЯ КРУПНОСИПУЧИХ ПРОДУКТІВ UA 113394 U UA 113394 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості, а саме до сільськогосподарського машинобудування. Пристрій може бути використаний в технологічному процесі по масовій переробці горіхів, наприклад фундука, ліщини, волоського горіха. Широко відомі різні конструкції пристроїв для масової переробки горіхів. Ефективність роботи кожного такого пристрою залежить від конструктивного вирішення задачі по забезпеченню розколювання максимальної кількості горіхів від загальної кількості завантажуваних у бункер. При цьому одночасно повинна бути забезпечена якісна очистка і поділ ядер горіхів від шкаралупи. У відомих пристроях ця задача вирішена недостатньо ефективно. Складність вирішення цих задач полягає в наступному. Загальна маса горіхів, що подаються до молотильного пристрою, складається з великої кількості різних за калібром (діаметром) горіхів. Тому неминуча велика кількість нерозколотих горіхів, а також роздроблених повністю і пошкоджених ядер. Відому установку по калібруванню твердих крунопносипучих продуктів описав (Дикис М.Я., Мальский А.Н. Технологическое оборудование консервных заводов; - М.: Пищевая промышленность, 1973 - Тросовая калибровочная машина, стор. 68). Пристрій складається з рами, бункера, семи стальних тросів, семи барабанів з поглибленням для стальних тросів, установлених на приводних і натяжних валах машини. Недоліком пристрою є невисока точність калібрування при калібруванні різноформатних крунопносипучих продуктів. Крупносипуча продукція (горіх) має різну форму як овальну, так і круглу. Якщо продукт на початку калібрування на тросах ляже по довжині, а не по товщині, то при проходженні потрапить у останню фракцію. Також при виході з бункера продукт розміщувався не рівномірно і потрапляв не в свою фракцію. В подальшому при переробці даний горіх спричиняє недоколи та руйнування ядра. В основу корисної моделі поставлена задача створення пристрою підвищеної точності калібрування крупносипучих продуктів. Поставлена задача вирішується тим, що у пристрої для калібрування крунопносипучих продуктів, що містить раму, вібруючий бункер, калібрувальний вузол, згідно з корисною моделлю, калібрувальний вузол містить армовані поліуретанові паси, направляючі шківи, які мають два різні діаметри, натяжний пристрій. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Оскільки конструкцією передбачено встановлення вібруючого бункера, то можна стверджувати, що внаслідок встановлення необхідного вібруючого потоку продукт буде рівномірно розміщуватися на пасах. Встановлення шківів з двома різними діаметрами на приводному і веденому валах дасть змогу пасам рухатись з різними швидкостями, що приведе до обертання продукту, який на них знаходиться. Таким чином суттєво збільшується якість калібрування, а також конструкція стає більш простою. На кресленні зображено загальний вигляд пристрою. Пристрій для калібрування крупносипучих продуктів складається з рами 1, вібруючого бункера 2, великих 3 та маленьких 4 приводних шківів, по всій довжині калібратора розташовані проміжні ролики з шківами 5, які тримають пас в необхідному напрямку. На шківах за допомогою натяжного пристрою 6 натягнуті одинадцять армованих поліуретанових пасів 7. Під пасами розміщені напрямні лотки 8. Пристрій працює наступним чином. З вібруючого бункера 2 рівномірно подається продукт на пару пасів 7, з початковою найменшою відстанню між ними. По мірі віддалення від бункера відстань між пасами збільшується і в залежності від розміру продукту потрапляє у підставлений під нього лоток 8. Завдяки чергуванню великих шківів з маленькими кожна пара пасів має різні швидкості. Тому продукт при потраплянні на них обертається, доки не потрапить до своєї фракції. Найбільші потрапляють в останній збірник. За допомогою натяжного пристрою 6 регулюється натяжка пасів. Технічний результат полягає у підвищенні точності калібрування крупносипучих продуктів та спрощенні конструкції. 1 UA 113394 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для калібрування крупносипучих продуктів, що містить раму, вібруючий бункер, калібруючий вузол, який відрізняється тим, що калібруючий вузол містить армовані поліуретанові паси, направляючі шківи, які мають два різні діаметри, натяжний пристрій. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Podporkin Georgy Viktorovich

Автори російською

Пильщиков Владимир Евсеевич, Подпоркин Георгий Викторович, Сиваев Александр Дмитриевич

МПК / Мітки

МПК: H02H 3/22, H01T 4/02

Мітки: пристрій, грозозахисту, електродами, пружинними, яка, пристроєм, таким, обладнана, електропередачі, лінія
