Складений елемент
Номер патенту: 113401
Опубліковано: 25.01.2017
Автори: Вангастел Люк, ван Тройс Ян, Маррес Маартен, Каппелле Марк, Маертенс Люк, Деман Люк
Формула / Реферат
1. Складений елемент, зокрема частина меблів, який має щонайменше задню стінку, а також декілька конструктивних частин (3), причому конструктивні частини (3) виконано як єдине ціле, до якого має бути приєднано задню стінку, що утворює задній бік складеного елемента (1) і має одну або більше частин (9-10), а конструктивні частини (3) складаються з елементів у формі панелей, мають гнізда для встановлення щонайменше однієї з частин (9-10) задньої стінки, та гнізда мають канавки для однієї або більше частин (9-10) задньої стінки, які виконано у відповідних елементах у формі панелей, який відрізняється тим, що гнізда виконано відповідними формі частин (9-10) задньої стінки так, що щонайменше одна частина (9-10) задньої стінки має можливість ковзно входити в гнізда із заднього боку, а саме з положення, яке відрізняється від кінцевої площини, в якій частина (9-10) буде розміщена в кінцевому стані, і тим, що з цією метою між канавками та заднім боком виконано один або більше проходів (33-34), що допускає ковзне уведення частини (9-10) задньої стінки із заднього боку по одному або більше проходів (33-34) в канавки.
2. Складений елемент за п. 1, який відрізняється тим, що відповідно зазначена частина (9-10; 82) задньої стінки та зазначені частини (9-10) задньої стінки виконано з можливістю ковзно входити в гнізда шляхом їх згинання.
3. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що гнізда мають канавки, причому такі канавки виконано на складеному елементі (1) за будь-якою однією з наступних можливостей:
канавки розташовано на щонайменше двох протилежних краях заднього боку складеного елемента (1);
канавки розташовано на щонайменше двох протилежних краях заднього боку складеного елемента (1), а також на третьому краї, який перпендикулярний до зазначених двох протилежних країв;
канавки розташовано на першій парі протилежних країв заднього боку складеного елемента (1), а також на другій парі протилежних країв, перпендикулярних до першої пари протилежних країв,
одну або більше із зазначених частин (9-10) задньої стінки на першій парі протилежних країв виконано з можливістю ковзно вводити в канавки, доки зазначені частини також повністю не розмістяться на другій парі протилежних країв канавок, виконаних в ній.
4. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що відповідно частину (9-10) задньої стінки, частини (9-10) задньої стінки виконано у відповідних гніздах, починаючи від одного краю заднього боку.
5. Складений елемент за будь-яким одним з пунктів 1-3, який відрізняється тим, що має щонайменше дві частини (9-10) задньої стінки, виконані з можливістю ковзно переміщуватися, починаючи від одного проходу, у протилежних напрямках у відповідні канавки.
6. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що задня стінка має множину частин (9-10) задньої стінки та/або декілька частин (9-10) задньої стінки, що складаються з множини частин, які у змонтованому стані суттєво примикають одна до одної, де одна або більше перехідних ділянок, утворених зазначеними частинами, розміщено за полицями (8) або роздільними стінками, виконаними у складеному елементі (1).
7. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що одне або більше гнізд сформовано прорізом (29) у відповідній конструктивній частині, який є закритим в напрямку заднього боку фінішною смужкою (31), причому проходи (33-34) виконано як локальні прорізи у фінішній смужці (31) для встановлення частин (9-10) задньої стінки.
8. Складений елемент за будь-яким з попередніх пунктів, який відрізняється тим, що конструктивні частини (3) мають зовнішні панелі, а також одну або більше проміжних деталей, зокрема проміжних панелей, таких як одна або більше полиць та/або одну або більше перегородок, і тим, що складений елемент має щонайменше один з'єднуючий елемент (44) для однієї або більше частин (9-10) задньої стінки, який взаємодіє з проміжною панеллю.
9. Складений елемент за п. 8, який відрізняється тим, що з'єднуючий елемент (44) має з'єднувальну частину (45), яку зчеплено з однією з проміжних деталей, зокрема на вузькому краї проміжної панелі.
10. Складений елемент за п. 8 або 9, який відрізняється тим, що з'єднувальна частина (45) має фіксуючу частину, виконану з можливістю затискання її в отвір, виконаний для цього у відповідній проміжній деталі, зокрема фіксуючу частину, виконану як затискач із зубцями.
11. Складений елемент за будь-яким з пп. 8-10, який відрізняється тим, що з'єднуючий елемент (44) має стопорну частину, зокрема фланець, або подібне, для взаємодії із заднім боком однієї або більше частин (9-10) задньої стінки.
12. Складений елемент за будь-яким з пунктів 8-11, який відрізняється тим, що з'єднуючий елемент (44) має щонайменше одну опорну частину для бічної взаємодії з вузьким краєм однієї або більше частин (9-10) задньої стінки.
13. Складений елемент за п. 12, який відрізняється тим, що опорну частину виконано як натяжну частину для втискання відповідно частини (9-10) задньої стінки в її гніздо у щонайменше одному напрямку та частин (9-10) задньої стінки у їх гнізда.
14. Складений елемент за будь-яким одним з пунктів 8-13, який відрізняється тим, що з'єднуючий елемент (44) виконано у формі профільної смужки.
Текст

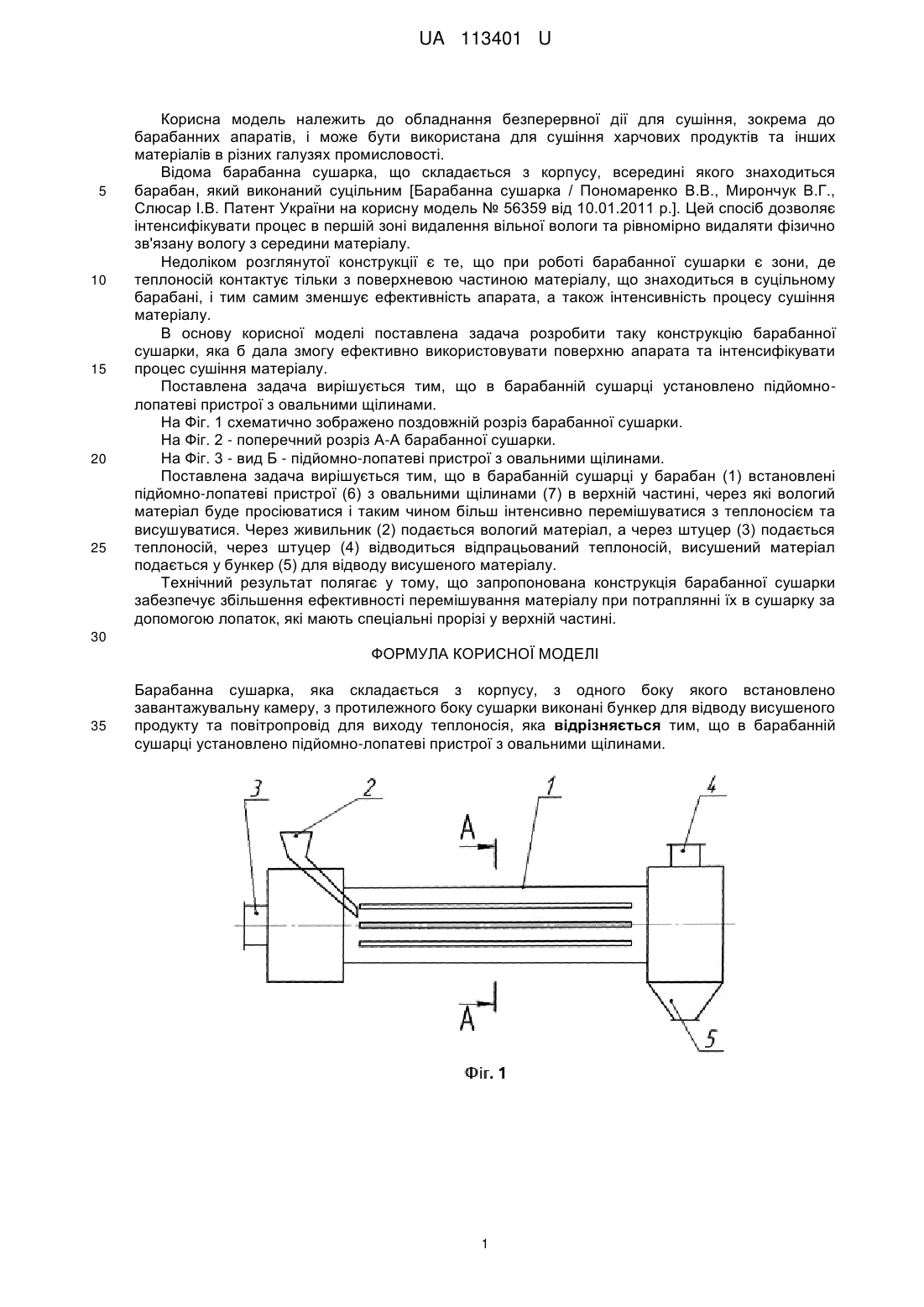

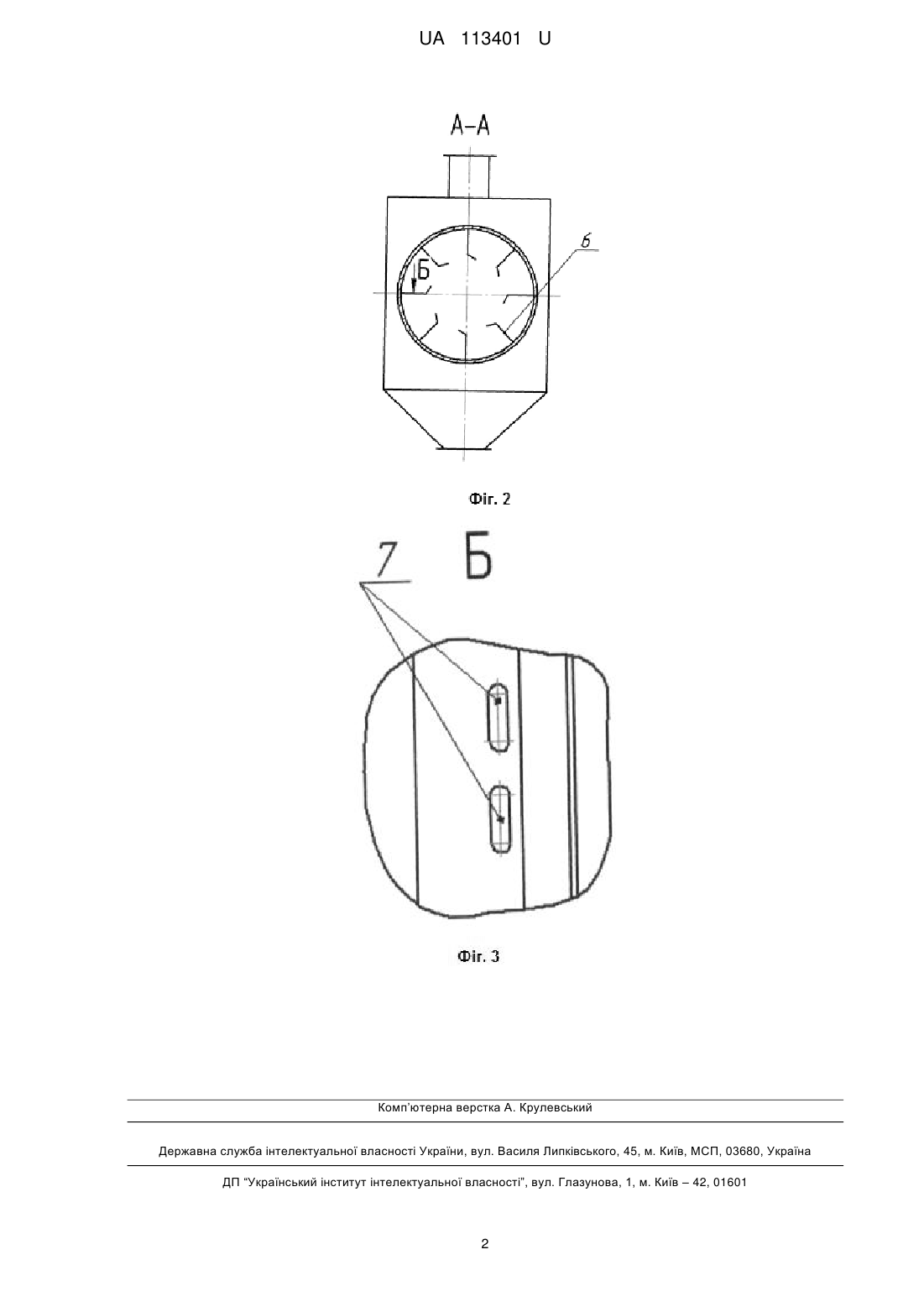

Реферат: Барабанна сушарка складається з корпусу, з одного боку якого встановлено завантажувальну камеру, з протилежного боку сушарки виконані бункер для відводу висушеного продукту та повітропровід для виходу теплоносія. В барабанній сушарці установлено підйомно-лопатеві пристрої з овальними щілинами. UA 113401 U (54) БАРАБАННА СУШАРКА UA 113401 U UA 113401 U 5 10 15 20 25 Корисна модель належить до обладнання безперервної дії для сушіння, зокрема до барабанних апаратів, і може бути використана для сушіння харчових продуктів та інших матеріалів в різних галузях промисловості. Відома барабанна сушарка, що складається з корпусу, всередині якого знаходиться барабан, який виконаний суцільним [Барабанна сушарка / Пономаренко В.В., Мирончук В.Г., Слюсар І.В. Патент України на корисну модель № 56359 від 10.01.2011 p.]. Цей спосіб дозволяє інтенсифікувати процес в першій зоні видалення вільної вологи та рівномірно видаляти фізично зв'язану вологу з середини матеріалу. Недоліком розглянутої конструкції є те, що при роботі барабанної сушарки є зони, де теплоносій контактує тільки з поверхневою частиною матеріалу, що знаходиться в суцільному барабані, і тим самим зменшує ефективність апарата, а також інтенсивність процесу сушіння матеріалу. В основу корисної моделі поставлена задача розробити таку конструкцію барабанної сушарки, яка б дала змогу ефективно використовувати поверхню апарата та інтенсифікувати процес сушіння матеріалу. Поставлена задача вирішується тим, що в барабанній сушарці установлено підйомнолопатеві пристрої з овальними щілинами. На Фіг. 1 схематично зображено поздовжній розріз барабанної сушарки. На Фіг. 2 - поперечний розріз А-А барабанної сушарки. На Фіг. 3 - вид Б - підйомно-лопатеві пристрої з овальними щілинами. Поставлена задача вирішується тим, що в барабанній сушарці у барабан (1) встановлені підйомно-лопатеві пристрої (6) з овальними щілинами (7) в верхній частині, через які вологий матеріал буде просіюватися і таким чином більш інтенсивно перемішуватися з теплоносієм та висушуватися. Через живильник (2) подається вологий матеріал, а через штуцер (3) подається теплоносій, через штуцер (4) відводиться відпрацьований теплоносій, висушений матеріал подається у бункер (5) для відводу висушеного матеріалу. Технічний результат полягає у тому, що запропонована конструкція барабанної сушарки забезпечує збільшення ефективності перемішування матеріалу при потраплянні їх в сушарку за допомогою лопаток, які мають спеціальні прорізі у верхній частині. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Барабанна сушарка, яка складається з корпусу, з одного боку якого встановлено завантажувальну камеру, з протилежного боку сушарки виконані бункер для відводу висушеного продукту та повітропровід для виходу теплоносія, яка відрізняється тим, що в барабанній сушарці установлено підйомно-лопатеві пристрої з овальними щілинами. 1 UA 113401 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
