Складений підкаліберний балістичний елемент, призначений для відстрілу з гладкого ствола

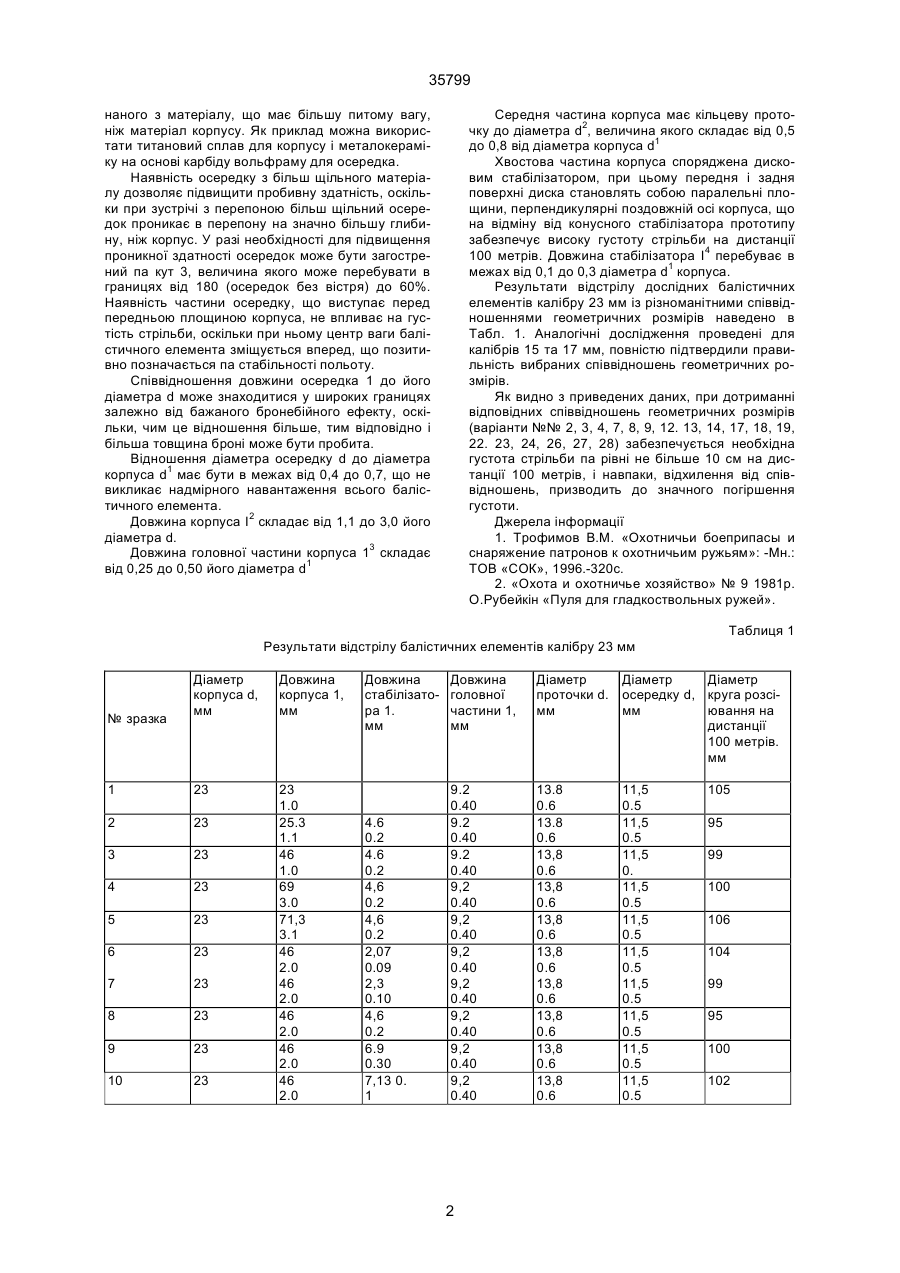

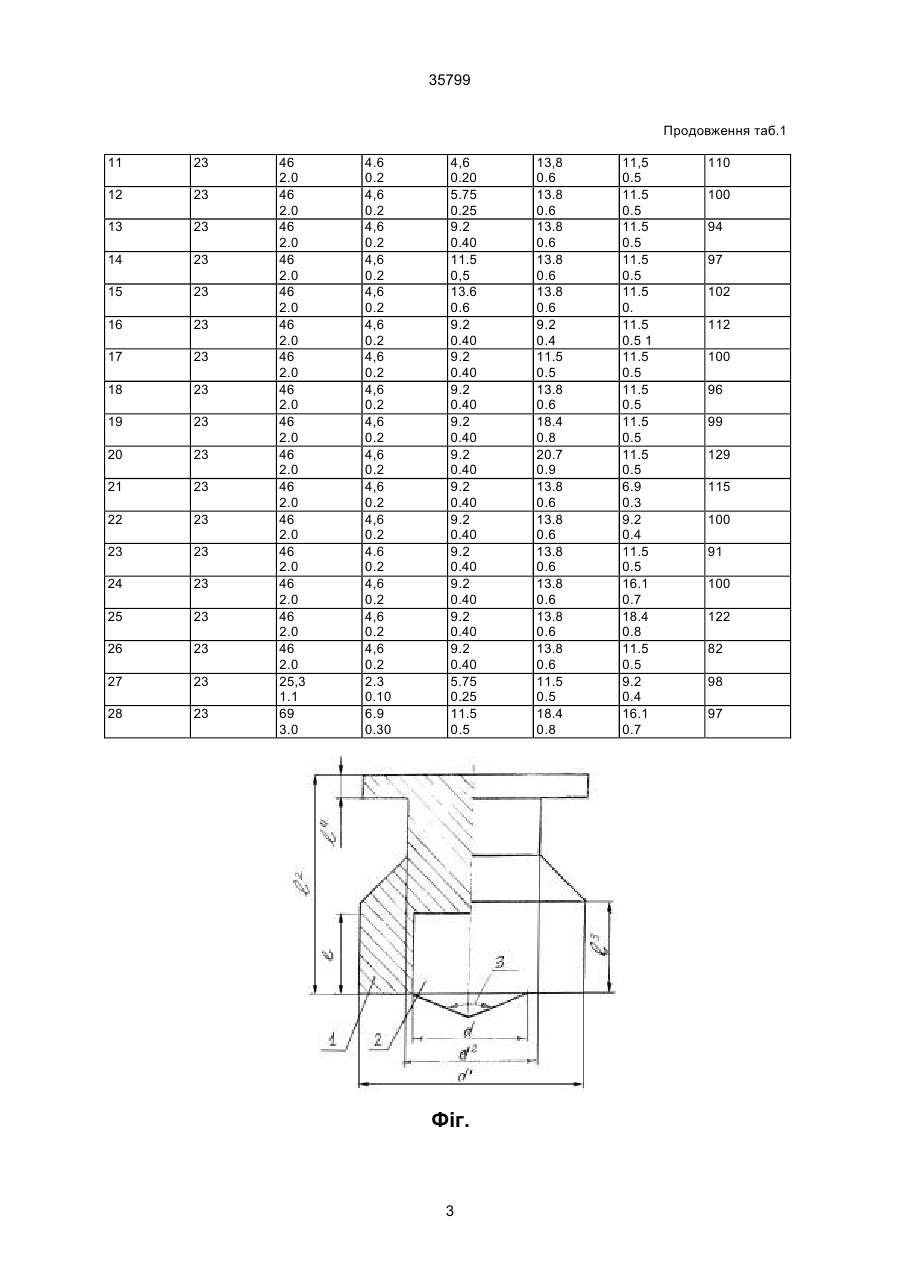

1. Складений підкаліберний балістичний елемент, призначений для відстрілу з гладкого ствола, що містить котушковидний корпус і розташований в його головній частині осередок, що виготовляється з матеріалу з більшою питомою вагою, ніж матеріал корпуса, який відрізняється тим, що у хвостовій частині корпуса розташовано дисковий стабілізатор, передня і задня поверхні якого це паралельні площини, перпендикулярні поздовжній осі корпуса. 35799 наного з матеріалу, що має більшу питому вагу, ніж матеріал корпусу. Як приклад можна використати титановий сплав для корпусу і металокераміку на основі карбіду вольфраму для осередка. Наявність осередку з більш щільного матеріалу дозволяє підвищити пробивну здатність, оскільки при зустрічі з перепоною більш щільний осередок проникає в перепону на значно більшу глибину, ніж корпус. У разі необхідності для підвищення проникної здатності осередок може бути загострений па кут 3, величина якого може перебувати в границях від 180 (осередок без вістря) до 60%. Наявність частини осередку, що виступає перед передньою площиною корпуса, не впливає на густість стрільби, оскільки при ньому центр ваги балістичного елемента зміщується вперед, що позитивно позначається па стабільності польоту. Співвідношення довжини осередка 1 до його діаметра d може знаходитися у широких границях залежно від бажаного бронебійного ефекту, оскільки, чим це відношення більше, тим відповідно і більша товщина броні може бути пробита. Відношення діаметра осередку d до діаметра корпуса d1 має бути в межах від 0,4 до 0,7, що не викликає надмірного навантаження всього балістичного елемента. Довжина корпуса І2 складає від 1,1 до 3,0 його діаметра d. Довжина головної частини корпуса 13 складає від 0,25 до 0,50 його діаметра d1 Середня частина корпуса має кільцеву проточку до діаметра d2, величина якого складає від 0,5 до 0,8 від діаметра корпуса d1 Хвостова частина корпуса споряджена дисковим стабілізатором, при цьому передня і задня поверхні диска становлять собою паралельні площини, перпендикулярні поздовжній осі корпуса, що на відміну від конусного стабілізатора прототипу забезпечує високу густоту стрільби на дистанції 100 метрів. Довжина стабілізатора І4 перебуває в межах від 0,1 до 0,3 діаметра d1 корпуса. Результати відстрілу дослідних балістичних елементів калібру 23 мм із різноманітними співвідношеннями геометричних розмірів наведено в Табл. 1. Аналогічні дослідження проведені для калібрів 15 та 17 мм, повністю підтвердили правильність вибраних співвідношень геометричних розмірів. Як видно з приведених даних, при дотриманні відповідних співвідношень геометричних розмірів (варіанти №№ 2, 3, 4, 7, 8, 9, 12. 13, 14, 17, 18, 19, 22. 23, 24, 26, 27, 28) забезпечується необхідна густота стрільби па рівні не більше 10 см на дистанції 100 метрів, і навпаки, відхилення від співвідношень, призводить до значного погіршення густоти. Джерела інформації 1. Трофимов В.М. «Охотничьи боеприпасы и снаряжение патронов к охотничьим ружьям»: -Мн.: ТОВ «СОК», 1996.-320с. 2. «Охота и охотничье хозяйство» № 9 1981р. О.Рубейкін «Пуля для гладкоствольных ружей». Таблиця 1 Результати відстрілу балістичних елементів калібру 23 мм Діаметр корпуса d, мм Довжина корпуса 1, мм 1 23 2 23 3 23 4 23 5 23 6 23 7 23 8 23 9 23 10 23 23 1.0 25.3 1.1 46 1.0 69 3.0 71,3 3.1 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 № зразка Довжина стабілізатора 1. мм Довжина головної частини 1, мм Діаметр Діаметр Діаметр проточки d. осередку d, круга розсімм мм ювання на дистанції 100 метрів. мм 4.6 0.2 4.6 0.2 4,6 0.2 4,6 0.2 2,07 0.09 2,3 0.10 4,6 0.2 6.9 0.30 7,13 0. 1 9.2 0.40 9.2 0.40 9.2 0.40 9,2 0.40 9,2 0.40 9,2 0.40 9,2 0.40 9,2 0.40 9,2 0.40 9,2 0.40 13.8 0.6 13.8 0.6 13,8 0.6 13,8 0.6 13,8 0.6 13,8 0.6 13,8 0.6 13,8 0.6 13,8 0.6 13,8 0.6 2 11,5 0.5 11,5 0.5 11,5 0. 11,5 0.5 11,5 0.5 11,5 0.5 11,5 0.5 11,5 0.5 11,5 0.5 11,5 0.5 105 95 99 100 106 104 99 95 100 102 35799 Продовження таб.1 11 23 12 23 13 23 14 23 15 23 16 23 17 23 18 23 19 23 20 23 21 23 22 23 23 23 24 23 25 23 26 23 27 23 28 23 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 46 2.0 25,3 1.1 69 3.0 4.6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 4.6 0.2 4,6 0.2 4,6 0.2 4,6 0.2 2.3 0.10 6.9 0.30 4,6 0.20 5.75 0.25 9.2 0.40 11.5 0,5 13.6 0.6 9.2 0.40 9.2 0.40 9.2 0.40 9.2 0.40 9.2 0.40 9.2 0.40 9.2 0.40 9.2 0.40 9.2 0.40 9.2 0.40 9.2 0.40 5.75 0.25 11.5 0.5 Фіг. 3 13,8 0.6 13.8 0.6 13.8 0.6 13.8 0.6 13.8 0.6 9.2 0.4 11.5 0.5 13.8 0.6 18.4 0.8 20.7 0.9 13.8 0.6 13.8 0.6 13.8 0.6 13.8 0.6 13.8 0.6 13.8 0.6 11.5 0.5 18.4 0.8 11,5 0.5 11.5 0.5 11.5 0.5 11.5 0.5 11.5 0. 11.5 0.5 1 11.5 0.5 11.5 0.5 11.5 0.5 11.5 0.5 6.9 0.3 9.2 0.4 11.5 0.5 16.1 0.7 18.4 0.8 11.5 0.5 9.2 0.4 16.1 0.7 110 100 94 97 102 112 100 96 99 129 115 100 91 100 122 82 98 97 35799 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
