Спосіб ведення доменної плавки

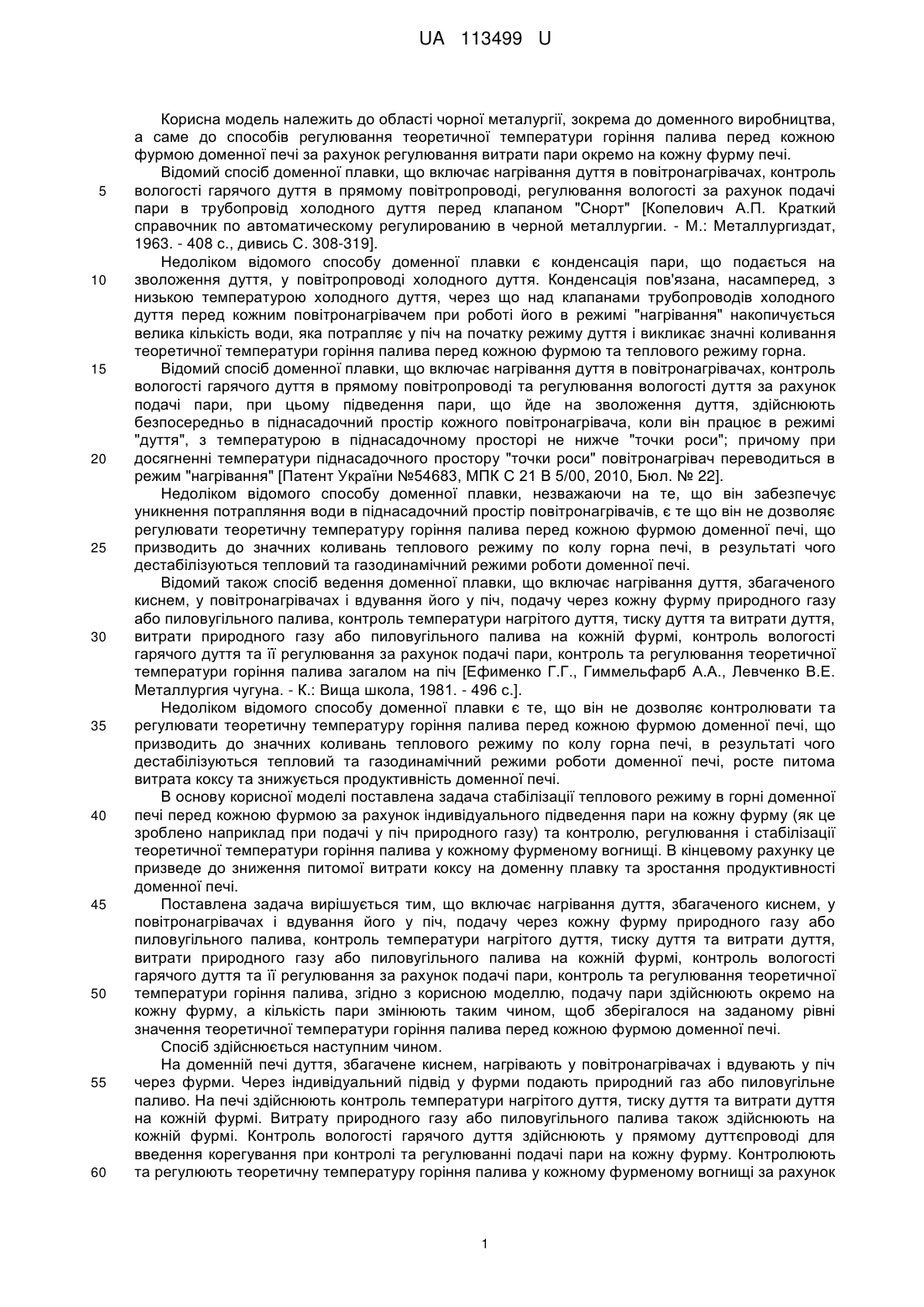

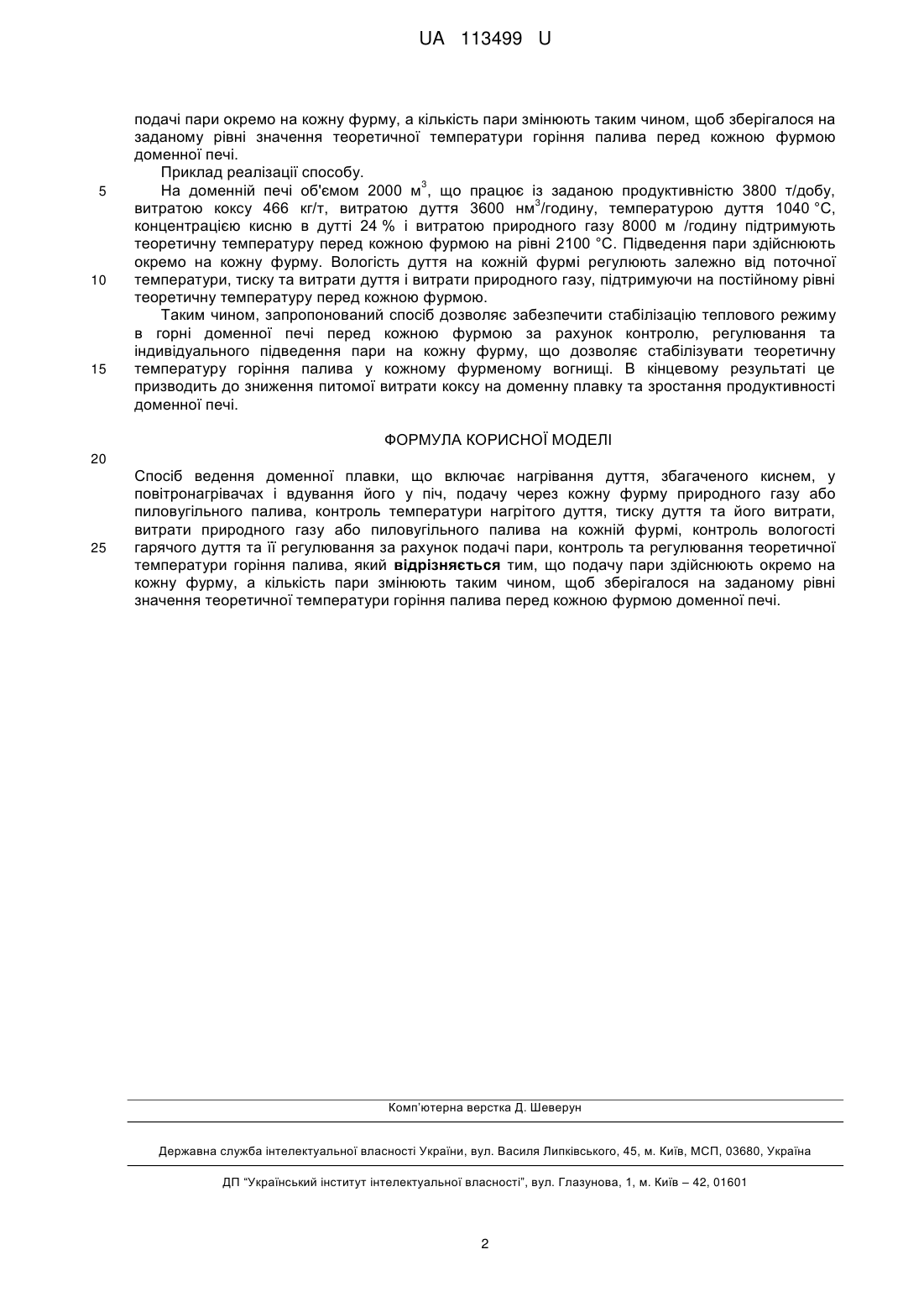

Реферат: Спосіб ведення доменної плавки включає нагрівання дуття, збагаченого киснем, у повітронагрівачах і вдування його у піч, подачу через кожну фурму природного газу або пиловугільного палива, контроль температури нагрітого дуття, тиску дуття та його витрати, витрати природного газу або пиловугільного палива на кожній фурмі, контроль вологості гарячого дуття та її регулювання за рахунок подачі пари, контроль та регулювання теоретичної температури горіння палива. Подачу пари здійснюють окремо на кожну фурму, а кількість пари змінюють таким чином, щоб зберігалося на заданому рівні значення теоретичної температури горіння палива перед кожною фурмою доменної печі. UA 113499 U (12) UA 113499 U UA 113499 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області чорної металургії, зокрема до доменного виробництва, а саме до способів регулювання теоретичної температури горіння палива перед кожною фурмою доменної печі за рахунок регулювання витрати пари окремо на кожну фурму печі. Відомий спосіб доменної плавки, що включає нагрівання дуття в повітронагрівачах, контроль вологості гарячого дуття в прямому повітропроводі, регулювання вологості за рахунок подачі пари в трубопровід холодного дуття перед клапаном "Снорт" [Копелович А.П. Краткий справочник по автоматическому регулированию в черной металлургии. - М.: Металлургиздат, 1963. - 408 с., дивись С. 308-319]. Недоліком відомого способу доменної плавки є конденсація пари, що подається на зволоження дуття, у повітропроводі холодного дуття. Конденсація пов'язана, насамперед, з низькою температурою холодного дуття, через що над клапанами трубопроводів холодного дуття перед кожним повітронагрівачем при роботі його в режимі "нагрівання" накопичується велика кількість води, яка потрапляє у піч на початку режиму дуття і викликає значні коливання теоретичної температури горіння палива перед кожною фурмою та теплового режиму горна. Відомий спосіб доменної плавки, що включає нагрівання дуття в повітронагрівачах, контроль вологості гарячого дуття в прямому повітропроводі та регулювання вологості дуття за рахунок подачі пари, при цьому підведення пари, що йде на зволоження дуття, здійснюють безпосередньо в піднасадочний простір кожного повітронагрівача, коли він працює в режимі "дуття", з температурою в піднасадочному просторі не нижче "точки роси"; причому при досягненні температури піднасадочного простору "точки роси" повітронагрівач переводиться в режим "нагрівання" [Патент України №54683, МПК С 21 В 5/00, 2010, Бюл. № 22]. Недоліком відомого способу доменної плавки, незважаючи на те, що він забезпечує уникнення потрапляння води в піднасадочний простір повітронагрівачів, є те що він не дозволяє регулювати теоретичну температуру горіння палива перед кожною фурмою доменної печі, що призводить до значних коливань теплового режиму по колу горна печі, в результаті чого дестабілізуються тепловий та газодинамічний режими роботи доменної печі. Відомий також спосіб ведення доменної плавки, що включає нагрівання дуття, збагаченого киснем, у повітронагрівачах і вдування його у піч, подачу через кожну фурму природного газу або пиловугільного палива, контроль температури нагрітого дуття, тиску дуття та витрати дуття, витрати природного газу або пиловугільного палива на кожній фурмі, контроль вологості гарячого дуття та її регулювання за рахунок подачі пари, контроль та регулювання теоретичної температури горіння палива загалом на піч [Ефименко Г.Г., Гиммельфарб А.А., Левченко В.Е. Металлургия чугуна. - К.: Вища школа, 1981. - 496 с.]. Недоліком відомого способу доменної плавки є те, що він не дозволяє контролювати та регулювати теоретичну температуру горіння палива перед кожною фурмою доменної печі, що призводить до значних коливань теплового режиму по колу горна печі, в результаті чого дестабілізуються тепловий та газодинамічний режими роботи доменної печі, росте питома витрата коксу та знижується продуктивність доменної печі. В основу корисної моделі поставлена задача стабілізації теплового режиму в горні доменної печі перед кожною фурмою за рахунок індивідуального підведення пари на кожну фурму (як це зроблено наприклад при подачі у піч природного газу) та контролю, регулювання і стабілізації теоретичної температури горіння палива у кожному фурменому вогнищі. В кінцевому рахунку це призведе до зниження питомої витрати коксу на доменну плавку та зростання продуктивності доменної печі. Поставлена задача вирішується тим, що включає нагрівання дуття, збагаченого киснем, у повітронагрівачах і вдування його у піч, подачу через кожну фурму природного газу або пиловугільного палива, контроль температури нагрітого дуття, тиску дуття та витрати дуття, витрати природного газу або пиловугільного палива на кожній фурмі, контроль вологості гарячого дуття та її регулювання за рахунок подачі пари, контроль та регулювання теоретичної температури горіння палива, згідно з корисною моделлю, подачу пари здійснюють окремо на кожну фурму, а кількість пари змінюють таким чином, щоб зберігалося на заданому рівні значення теоретичної температури горіння палива перед кожною фурмою доменної печі. Спосіб здійснюється наступним чином. На доменній печі дуття, збагачене киснем, нагрівають у повітронагрівачах і вдувають у піч через фурми. Через індивідуальний підвід у фурми подають природний газ або пиловугільне паливо. На печі здійснюють контроль температури нагрітого дуття, тиску дуття та витрати дуття на кожній фурмі. Витрату природного газу або пиловугільного палива також здійснюють на кожній фурмі. Контроль вологості гарячого дуття здійснюють у прямому дуттєпроводі для введення корегування при контролі та регулюванні подачі пари на кожну фурму. Контролюють та регулюють теоретичну температуру горіння палива у кожному фурменому вогнищі за рахунок 1 UA 113499 U 5 10 15 подачі пари окремо на кожну фурму, а кількість пари змінюють таким чином, щоб зберігалося на заданому рівні значення теоретичної температури горіння палива перед кожною фурмою доменної печі. Приклад реалізації способу. 3 На доменній печі об'ємом 2000 м , що працює із заданою продуктивністю 3800 т/добу, 3 витратою коксу 466 кг/т, витратою дуття 3600 нм /годину, температурою дуття 1040 °C, концентрацією кисню в дутті 24 % і витратою природного газу 8000 м /годину підтримують теоретичну температуру перед кожною фурмою на рівні 2100 °C. Підведення пари здійснюють окремо на кожну фурму. Вологість дуття на кожній фурмі регулюють залежно від поточної температури, тиску та витрати дуття і витрати природного газу, підтримуючи на постійному рівні теоретичну температуру перед кожною фурмою. Таким чином, запропонований спосіб дозволяє забезпечити стабілізацію теплового режиму в горні доменної печі перед кожною фурмою за рахунок контролю, регулювання та індивідуального підведення пари на кожну фурму, що дозволяє стабілізувати теоретичну температуру горіння палива у кожному фурменому вогнищі. В кінцевому результаті це призводить до зниження питомої витрати коксу на доменну плавку та зростання продуктивності доменної печі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб ведення доменної плавки, що включає нагрівання дуття, збагаченого киснем, у повітронагрівачах і вдування його у піч, подачу через кожну фурму природного газу або пиловугільного палива, контроль температури нагрітого дуття, тиску дуття та його витрати, витрати природного газу або пиловугільного палива на кожній фурмі, контроль вологості гарячого дуття та її регулювання за рахунок подачі пари, контроль та регулювання теоретичної температури горіння палива, який відрізняється тим, що подачу пари здійснюють окремо на кожну фурму, а кількість пари змінюють таким чином, щоб зберігалося на заданому рівні значення теоретичної температури горіння палива перед кожною фурмою доменної печі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
