Спосіб ведення доменної плавки

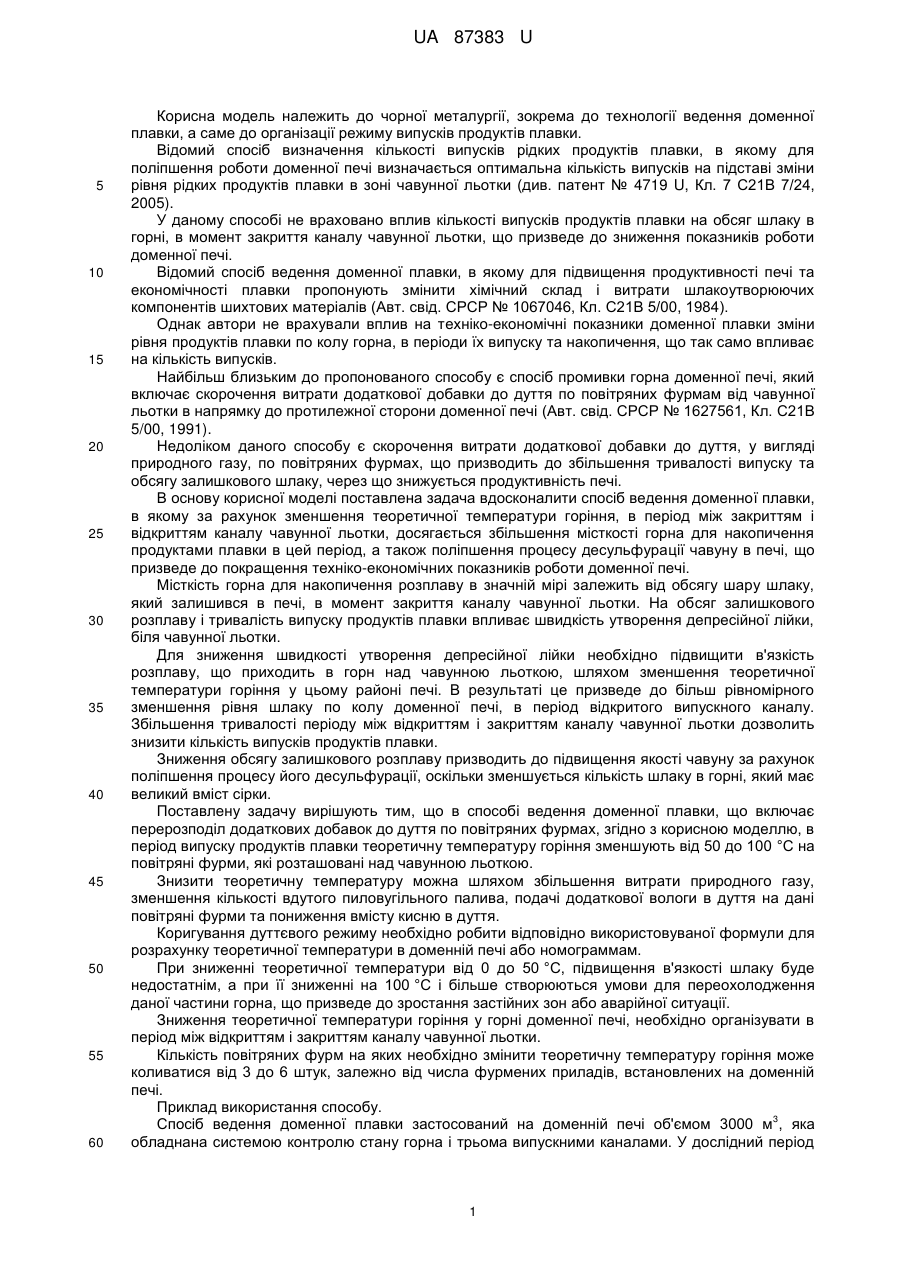

Реферат: Спосіб ведення доменної плавки включає перерозподіл додаткових добавок до дуття по повітряних фурмах. В період випуску продуктів плавки теоретичну температуру горіння зменшують на повітряні фурми, які розташовані над чавунною льоткою. UA 87383 U (12) UA 87383 U UA 87383 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії, зокрема до технології ведення доменної плавки, а саме до організації режиму випусків продуктів плавки. Відомий спосіб визначення кількості випусків рідких продуктів плавки, в якому для поліпшення роботи доменної печі визначається оптимальна кількість випусків на підставі зміни рівня рідких продуктів плавки в зоні чавунної льотки (див. патент № 4719 U, Кл. 7 С21В 7/24, 2005). У даному способі не враховано вплив кількості випусків продуктів плавки на обсяг шлаку в горні, в момент закриття каналу чавунної льотки, що призведе до зниження показників роботи доменної печі. Відомий спосіб ведення доменної плавки, в якому для підвищення продуктивності печі та економічності плавки пропонують змінити хімічний склад і витрати шлакоутворюючих компонентів шихтових матеріалів (Авт. свід. СРСР № 1067046, Кл. С21В 5/00, 1984). Однак автори не врахували вплив на техніко-економічні показники доменної плавки зміни рівня продуктів плавки по колу горна, в періоди їх випуску та накопичення, що так само впливає на кількість випусків. Найбільш близьким до пропонованого способу є спосіб промивки горна доменної печі, який включає скорочення витрати додаткової добавки до дуття по повітряних фурмам від чавунної льотки в напрямку до протилежної сторони доменної печі (Авт. свід. СРСР № 1627561, Кл. С21В 5/00, 1991). Недоліком даного способу є скорочення витрати додаткової добавки до дуття, у вигляді природного газу, по повітряних фурмах, що призводить до збільшення тривалості випуску та обсягу залишкового шлаку, через що знижується продуктивність печі. В основу корисної моделі поставлена задача вдосконалити спосіб ведення доменної плавки, в якому за рахунок зменшення теоретичної температури горіння, в період між закриттям і відкриттям каналу чавунної льотки, досягається збільшення місткості горна для накопичення продуктами плавки в цей період, а також поліпшення процесу десульфурації чавуну в печі, що призведе до покращення техніко-економічних показників роботи доменної печі. Місткість горна для накопичення розплаву в значній мірі залежить від обсягу шару шлаку, який залишився в печі, в момент закриття каналу чавунної льотки. На обсяг залишкового розплаву і тривалість випуску продуктів плавки впливає швидкість утворення депресійної лійки, біля чавунної льотки. Для зниження швидкості утворення депресійної лійки необхідно підвищити в'язкість розплаву, що приходить в горн над чавунною льоткою, шляхом зменшення теоретичної температури горіння у цьому районі печі. В результаті це призведе до більш рівномірного зменшення рівня шлаку по колу доменної печі, в період відкритого випускного каналу. Збільшення тривалості періоду між відкриттям і закриттям каналу чавунної льотки дозволить знизити кількість випусків продуктів плавки. Зниження обсягу залишкового розплаву призводить до підвищення якості чавуну за рахунок поліпшення процесу його десульфурації, оскільки зменшується кількість шлаку в горні, який має великий вміст сірки. Поставлену задачу вирішують тим, що в способі ведення доменної плавки, що включає перерозподіл додаткових добавок до дуття по повітряних фурмах, згідно з корисною моделлю, в період випуску продуктів плавки теоретичну температуру горіння зменшують від 50 до 100 °C на повітряні фурми, які розташовані над чавунною льоткою. Знизити теоретичну температуру можна шляхом збільшення витрати природного газу, зменшення кількості вдутого пиловугільного палива, подачі додаткової вологи в дуття на дані повітряні фурми та пониження вмісту кисню в дуття. Коригування дуттєвого режиму необхідно робити відповідно використовуваної формули для розрахунку теоретичної температури в доменній печі або номограммам. При зниженні теоретичної температури від 0 до 50 °C, підвищення в'язкості шлаку буде недостатнім, а при її зниженні на 100 °C і більше створюються умови для переохолодження даної частини горна, що призведе до зростання застійних зон або аварійної ситуації. Зниження теоретичної температури горіння у горні доменної печі, необхідно організувати в період між відкриттям і закриттям каналу чавунної льотки. Кількість повітряних фурм на яких необхідно змінити теоретичну температуру горіння може коливатися від 3 до 6 штук, залежно від числа фурмених приладів, встановлених на доменній печі. Приклад використання способу. 3 Спосіб ведення доменної плавки застосований на доменній печі об'ємом 3000 м , яка обладнана системою контролю стану горна і трьома випускними каналами. У дослідний період 1 UA 87383 U 5 10 15 піч працювала з чергуванням чавунних льоток № 2 та № 1, як додаткове паливо використовувався природний газ. У момент відкриття випуску продуктів плавки через чавунну льотку № 1 була збільшена витрата природного газу в дуття, який подавався через повітряні фурми № 27, № 28, № 1 і № 2. У результаті зросла тривалість випуску на 22 хвилини і знизився середній рівень залишкового шлаку на 17,8 %, порівняно з попередньою роботою печі. У дослідний період роботи доменної печі підвищилася якість отриманого чавуну, вміст сірки в якому знизився на 0,029 %, до цього він становив 0,045 %. Застосування розробленого способу ведення доменної плавки, призвело до зниження витрати коксу на 4,7 кг/т чавуну і підвищення продуктивності доменної печі з 6423 до 6531 т/добу. Таким чином перерозподіл додаткових добавок до дуттю по повітряних фурмах, в період випуску продуктів плавки, зі зменшенням теоретичної температури горіння від 50 до 100 °C на них, які розташовані над чавунною льоткою, призвело до підвищення техніко-економічних показників доменної плавки за рахунок збільшення місткості горна і зниження вмісту сірки в чавуні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб ведення доменної плавки, що включає перерозподіл додаткових добавок до дуття по повітряних фурмах, який відрізняється тим, що в період випуску продуктів плавки теоретичну температуру горіння зменшують від 50 до 100 °C на повітряні фурми, які розташовані над чавунною льоткою. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
