Комплексний засіб індивідуального захисту

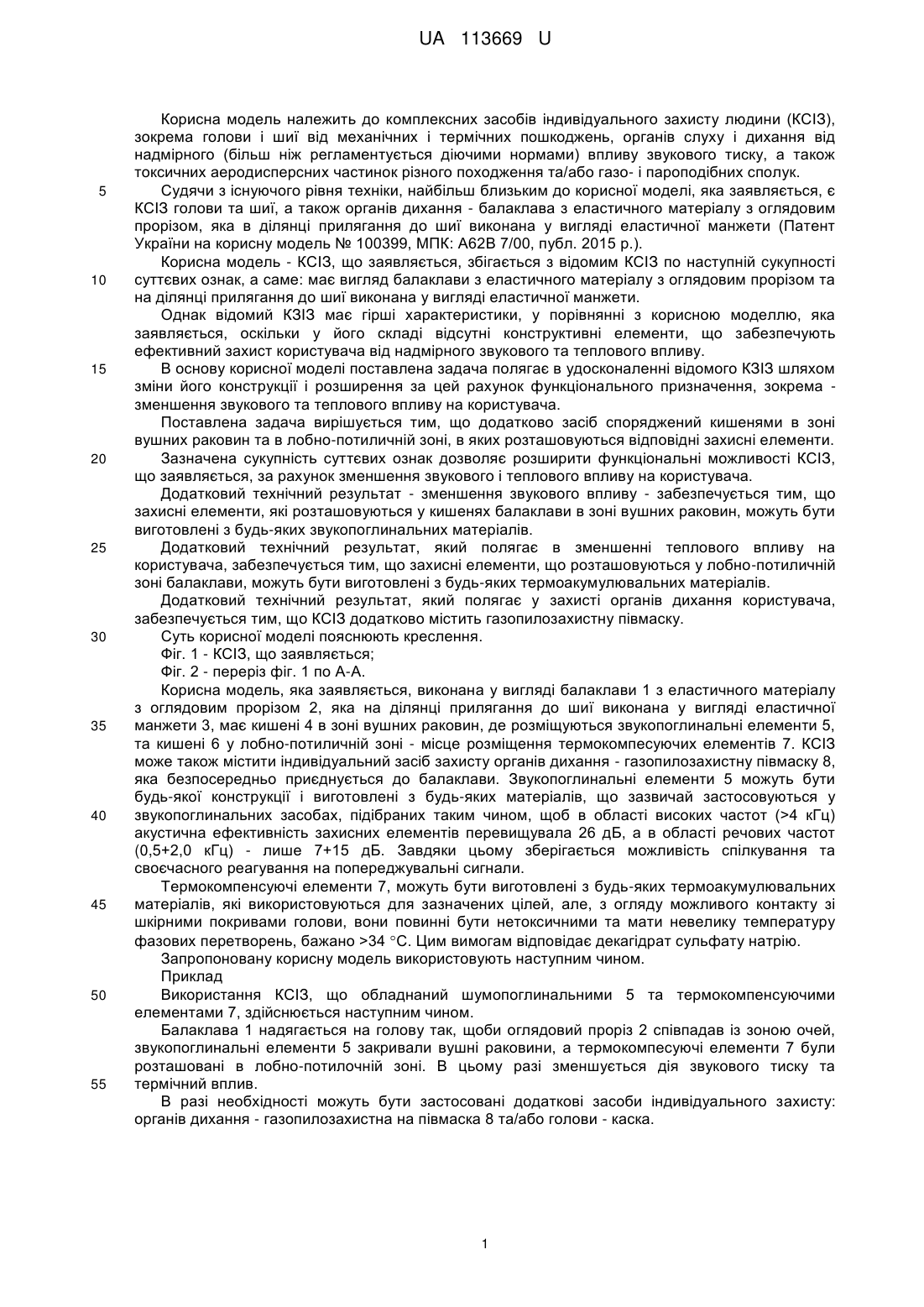

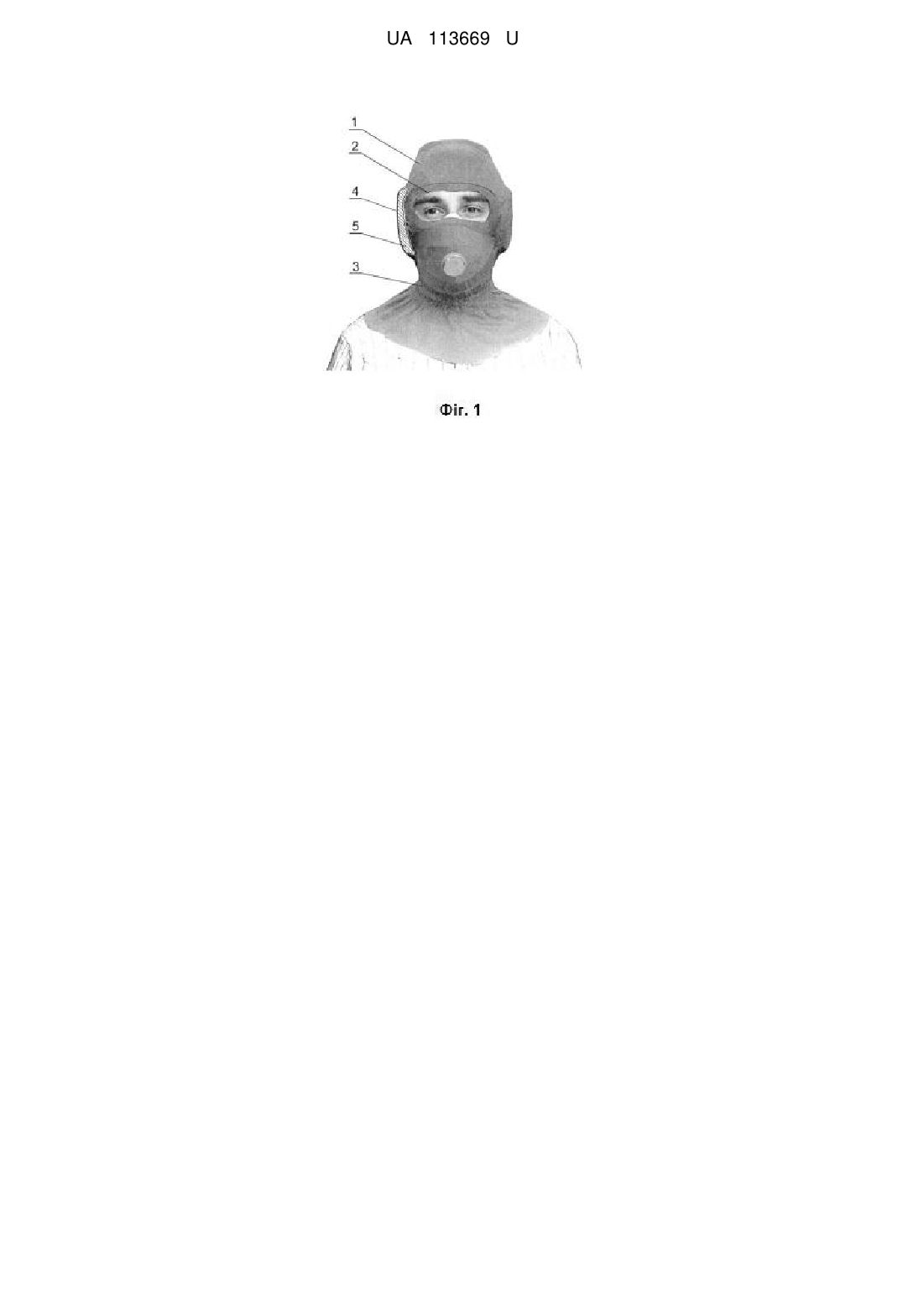

Реферат: Комплексний засіб індивідуального захисту у вигляді балаклави містить еластичний матеріал з оглядовим прорізом і на ділянці прилягання до шиї виконаний у вигляді еластичної манжети. Додатково містить захисні елементи кишені в зоні вушних раковин та лобно-потиличній зоні. UA 113669 U (12) UA 113669 U UA 113669 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до комплексних засобів індивідуального захисту людини (КСІЗ), зокрема голови і шиї від механічних і термічних пошкоджень, органів слуху і дихання від надмірного (більш ніж регламентується діючими нормами) впливу звукового тиску, а також токсичних аеродисперсних частинок різного походження та/або газо- і пароподібних сполук. Судячи з існуючого рівня техніки, найбільш близьким до корисної моделі, яка заявляється, є КСІЗ голови та шиї, а також органів дихання - балаклава з еластичного матеріалу з оглядовим прорізом, яка в ділянці прилягання до шиї виконана у вигляді еластичної манжети (Патент України на корисну модель № 100399, МПК: А62В 7/00, публ. 2015 p.). Корисна модель - КСІЗ, що заявляється, збігається з відомим КСІЗ по наступній сукупності суттєвих ознак, а саме: має вигляд балаклави з еластичного матеріалу з оглядовим прорізом та на ділянці прилягання до шиї виконана у вигляді еластичної манжети. Однак відомий КЗІЗ має гірші характеристики, у порівнянні з корисною моделлю, яка заявляється, оскільки у його складі відсутні конструктивні елементи, що забезпечують ефективний захист користувача від надмірного звукового та теплового впливу. В основу корисної моделі поставлена задача полягає в удосконаленні відомого КЗІЗ шляхом зміни його конструкції і розширення за цей рахунок функціонального призначення, зокрема зменшення звукового та теплового впливу на користувача. Поставлена задача вирішується тим, що додатково засіб споряджений кишенями в зоні вушних раковин та в лобно-потиличній зоні, в яких розташовуються відповідні захисні елементи. Зазначена сукупність суттєвих ознак дозволяє розширити функціональні можливості КСІЗ, що заявляється, за рахунок зменшення звукового і теплового впливу на користувача. Додатковий технічний результат - зменшення звукового впливу - забезпечується тим, що захисні елементи, які розташовуються у кишенях балаклави в зоні вушних раковин, можуть бути виготовлені з будь-яких звукопоглинальних матеріалів. Додатковий технічний результат, який полягає в зменшенні теплового впливу на користувача, забезпечується тим, що захисні елементи, що розташовуються у лобно-потиличній зоні балаклави, можуть бути виготовлені з будь-яких термоакумулювальних матеріалів. Додатковий технічний результат, який полягає у захисті органів дихання користувача, забезпечується тим, що КСІЗ додатково містить газопилозахистну півмаску. Суть корисної моделі пояснюють креслення. Фіг. 1 - КСІЗ, що заявляється; Фіг. 2 - переріз фіг. 1 по А-А. Корисна модель, яка заявляється, виконана у вигляді балаклави 1 з еластичного матеріалу з оглядовим прорізом 2, яка на ділянці прилягання до шиї виконана у вигляді еластичної манжети 3, має кишені 4 в зоні вушних раковин, де розміщуються звукопоглинальні елементи 5, та кишені 6 у лобно-потиличній зоні - місце розміщення термокомпесуючих елементів 7. КСІЗ може також містити індивідуальний засіб захисту органів дихання - газопилозахистну півмаску 8, яка безпосередньо приєднується до балаклави. Звукопоглинальні елементи 5 можуть бути будь-якої конструкції і виготовлені з будь-яких матеріалів, що зазвичай застосовуються у звукопоглинальних засобах, підібраних таким чином, щоб в області високих частот (>4 кГц) акустична ефективність захисних елементів перевищувала 26 дБ, а в області речових частот (0,5+2,0 кГц) - лише 7+15 дБ. Завдяки цьому зберігається можливість спілкування та своєчасного реагування на попереджувальні сигнали. Термокомпенсуючі елементи 7, можуть бути виготовлені з будь-яких термоакумулювальних матеріалів, які використовуються для зазначених цілей, але, з огляду можливого контакту зі шкірними покривами голови, вони повинні бути нетоксичними та мати невелику температуру фазових перетворень, бажано >34 С. Цим вимогам відповідає декагідрат сульфату натрію. Запропоновану корисну модель використовують наступним чином. Приклад Використання КСІЗ, що обладнаний шумопоглинальними 5 та термокомпенсуючими елементами 7, здійснюється наступним чином. Балаклава 1 надягається на голову так, щоби оглядовий проріз 2 співпадав із зоною очей, звукопоглинальні елементи 5 закривали вушні раковини, а термокомпесуючі елементи 7 були розташовані в лобно-потилочній зоні. В цьому разі зменшується дія звукового тиску та термічний вплив. В разі необхідності можуть бути застосовані додаткові засоби індивідуального захисту: органів дихання - газопилозахистна на півмаска 8 та/або голови - каска. 1 UA 113669 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Комплексний засіб індивідуального захисту у вигляді балаклави, що містить еластичний матеріал з оглядовим прорізом і на ділянці прилягання до шиї виконаний у вигляді еластичної манжети, який відрізняється тим, що додатково містить захисні елементи кишені в зоні вушних раковин та лобно-потиличній зоні. 2. Засіб за п. 1, який відрізняється тим, що захисні елементи, які розташовані в зоні вушних раковин, виготовлені зі звукопоглинального матеріалу. 3. Засіб за п. 1, який відрізняється тим, що захисні елементи, що розташовані у лобнопотиличній зоні балаклави, виготовлено з термоакумулювальних матеріалів. 4. Засіб за п. 1, який відрізняється тим, що додатково споряджений газопилозахисною півмаскою. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
