Висіваючий апарат

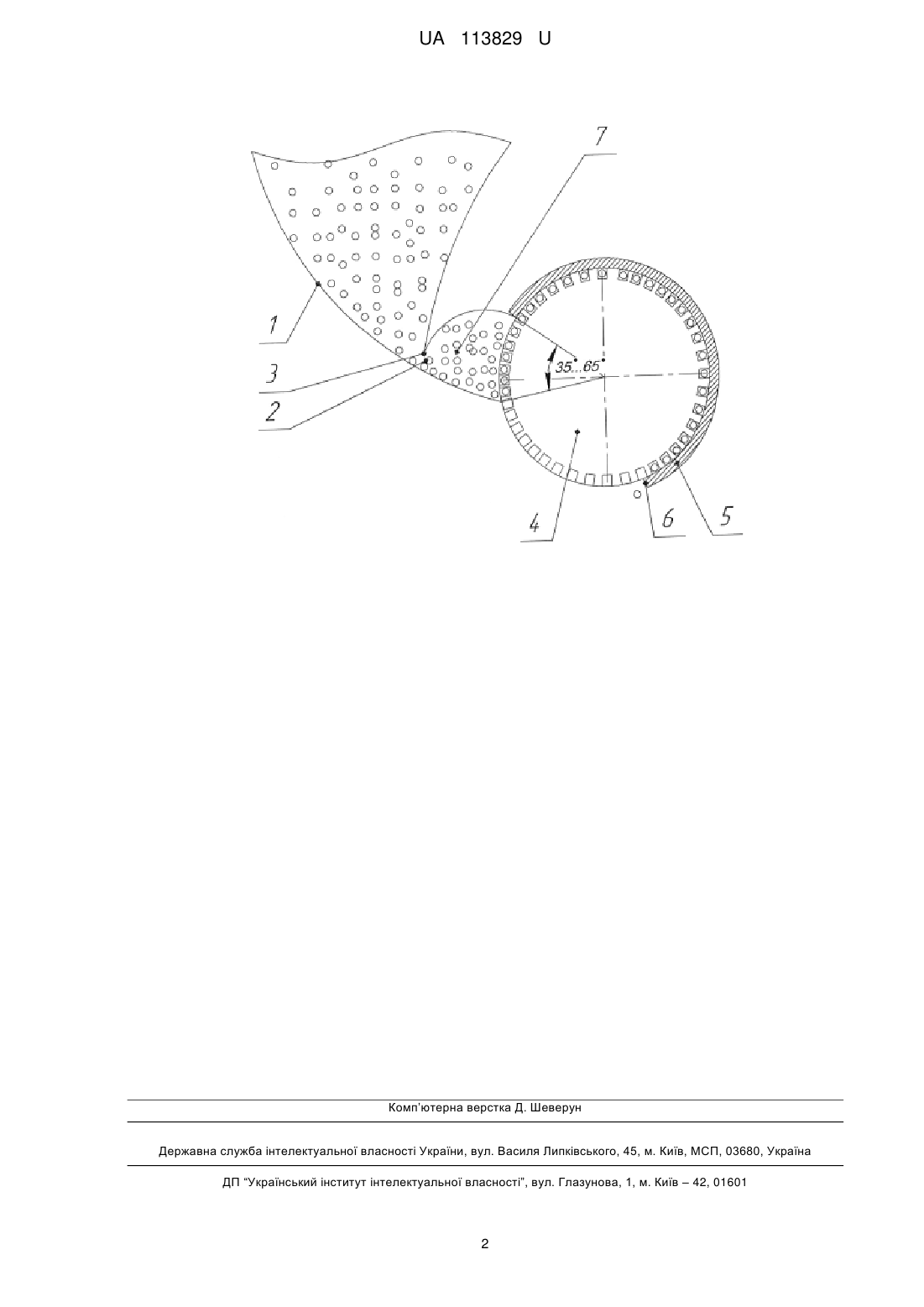

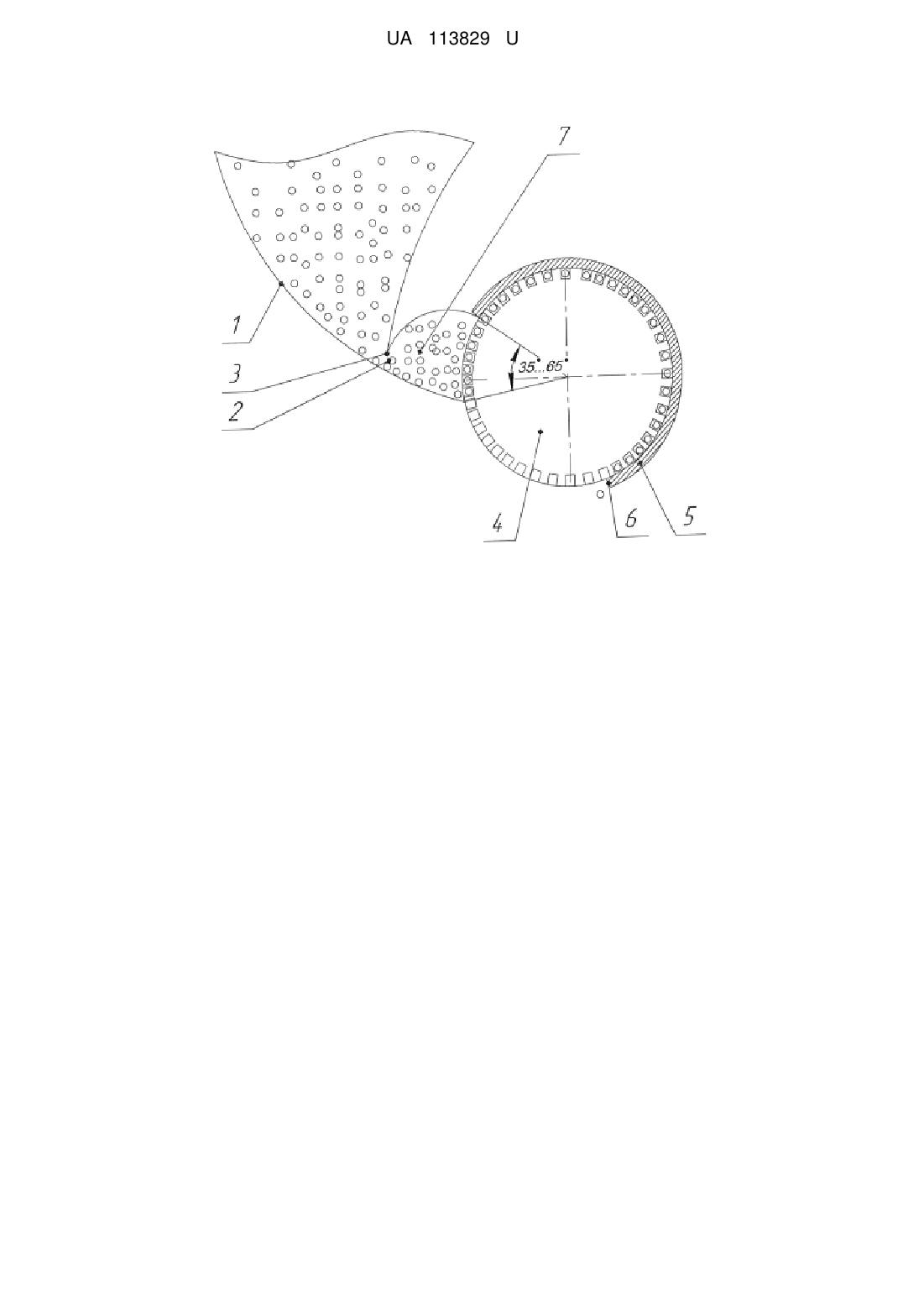

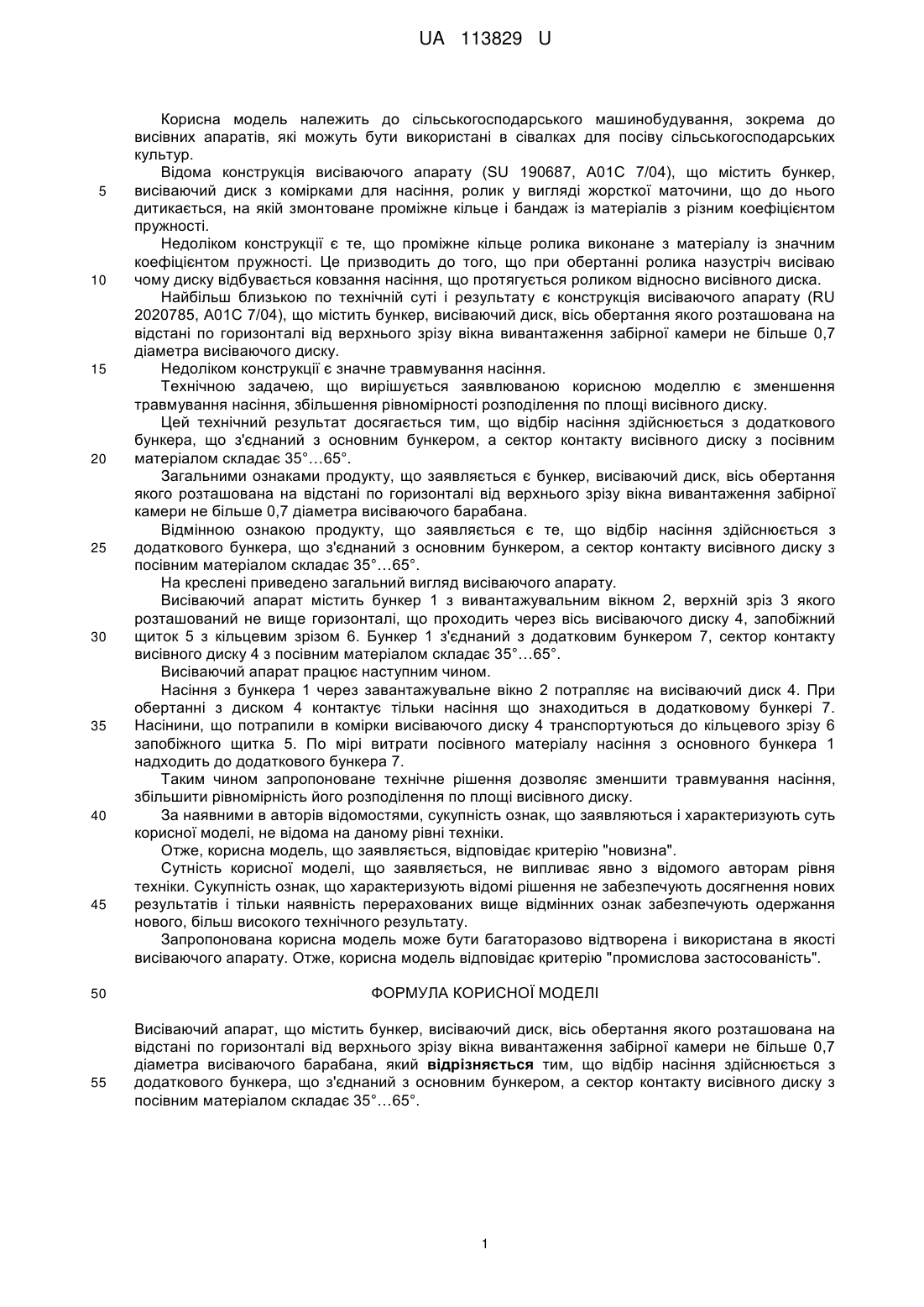

Реферат: Висіваючий апарат містить бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого барабана. Крім цього, відбір насіння здійснюється з додаткового бункера, що з'єднаний з основним бункером, а сектор контакту висівного диску з посівним матеріалом складає 35°…65°. UA 113829 U (12) UA 113829 U UA 113829 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів, які можуть бути використані в сівалках для посіву сільськогосподарських культур. Відома конструкція висіваючого апарату (SU 190687, А01С 7/04), що містить бункер, висіваючий диск з комірками для насіння, ролик у вигляді жорсткої маточини, що до нього дитикається, на якій змонтоване проміжне кільце і бандаж із матеріалів з різним коефіцієнтом пружності. Недоліком конструкції є те, що проміжне кільце ролика виконане з матеріалу із значним коефіцієнтом пружності. Це призводить до того, що при обертанні ролика назустріч висіваю чому диску відбувається ковзання насіння, що протягується роликом відносно висівного диска. Найбільш близькою по технічній суті і результату є конструкція висіваючого апарату (RU 2020785, А01С 7/04), що містить бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого диску. Недоліком конструкції є значне травмування насіння. Технічною задачею, що вирішується заявлюваною корисною моделлю є зменшення травмування насіння, збільшення рівномірності розподілення по площі висівного диску. Цей технічний результат досягається тим, що відбір насіння здійснюється з додаткового бункера, що з'єднаний з основним бункером, а сектор контакту висівного диску з посівним матеріалом складає 35°…65°. Загальними ознаками продукту, що заявляється є бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого барабана. Відмінною ознакою продукту, що заявляється є те, що відбір насіння здійснюється з додаткового бункера, що з'єднаний з основним бункером, а сектор контакту висівного диску з посівним матеріалом складає 35°…65°. На креслені приведено загальний вигляд висіваючого апарату. Висіваючий апарат містить бункер 1 з вивантажувальним вікном 2, верхній зріз 3 якого розташований не вище горизонталі, що проходить через вісь висіваючого диску 4, запобіжний щиток 5 з кільцевим зрізом 6. Бункер 1 з'єднаний з додатковим бункером 7, сектор контакту висівного диску 4 з посівним матеріалом складає 35°…65°. Висіваючий апарат працює наступним чином. Насіння з бункера 1 через завантажувальне вікно 2 потрапляє на висіваючий диск 4. При обертанні з диском 4 контактує тільки насіння що знаходиться в додатковому бункері 7. Насінини, що потрапили в комірки висіваючого диску 4 транспортуються до кільцевого зрізу 6 запобіжного щитка 5. По мірі витрати посівного матеріалу насіння з основного бункера 1 надходить до додаткового бункера 7. Таким чином запропоноване технічне рішення дозволяє зменшити травмування насіння, збільшити рівномірність його розподілення по площі висівного диску. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана в якості висіваючого апарату. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ Висіваючий апарат, що містить бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого барабана, який відрізняється тим, що відбір насіння здійснюється з додаткового бункера, що з'єднаний з основним бункером, а сектор контакту висівного диску з посівним матеріалом складає 35°…65°. 1 UA 113829 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
