Висіваючий апарат

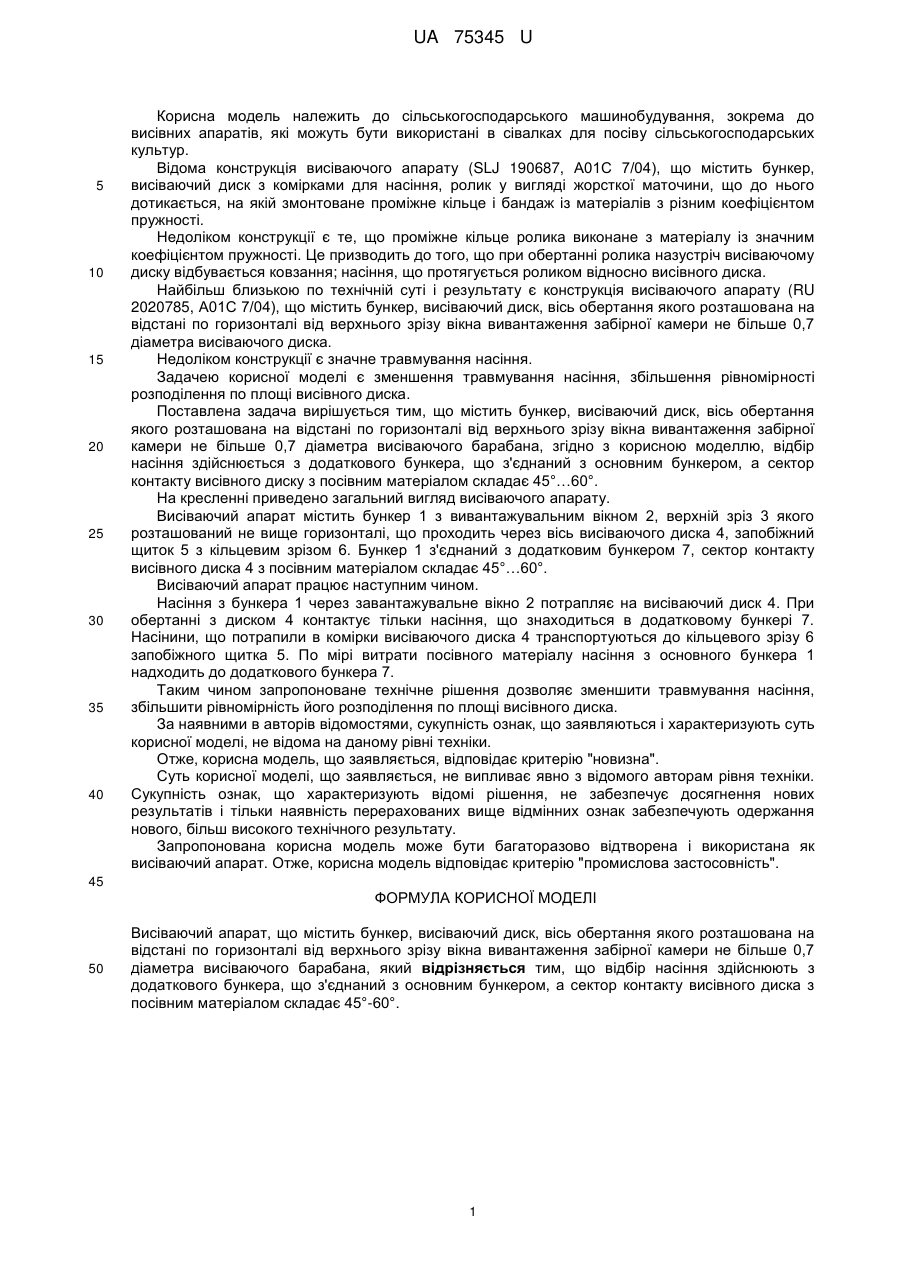

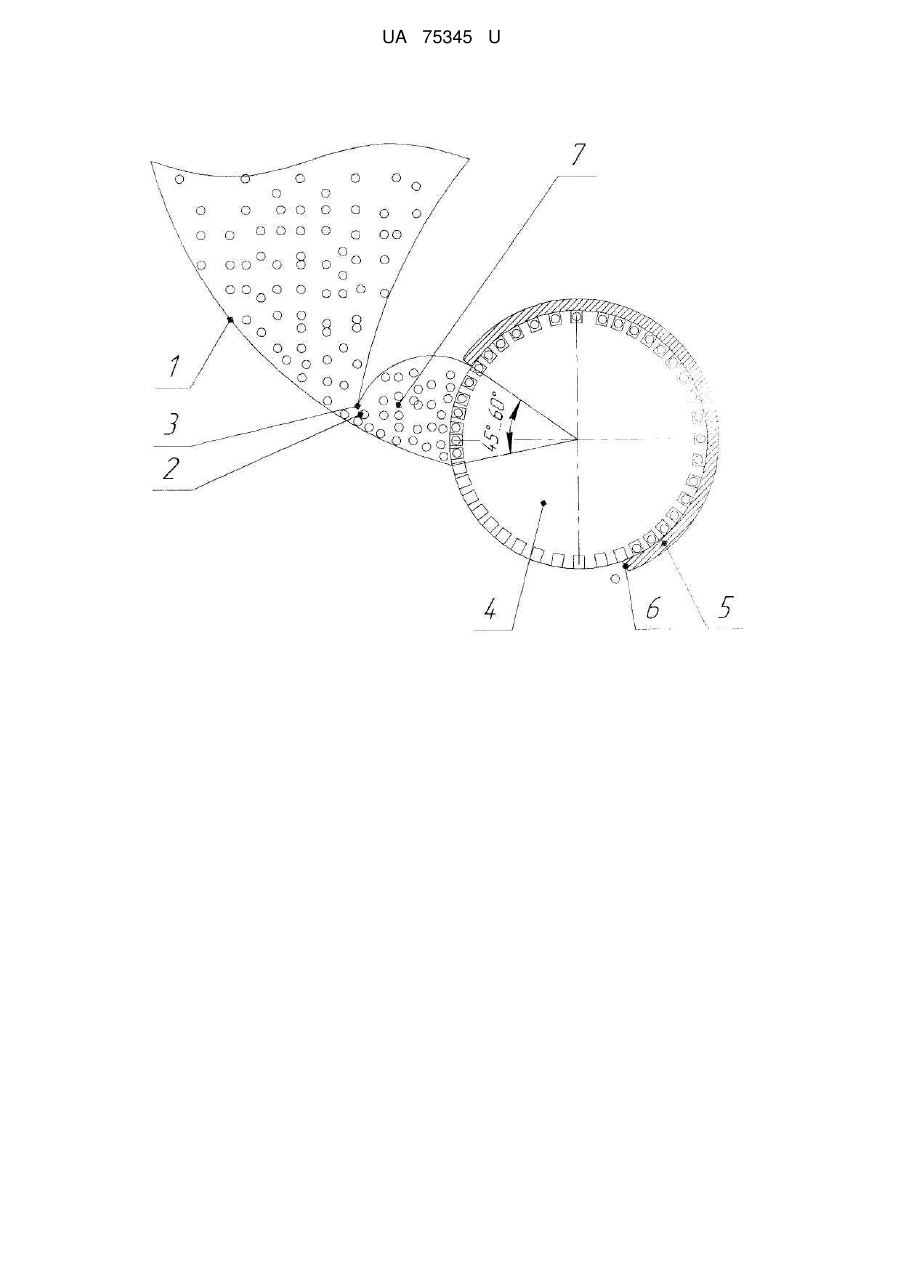

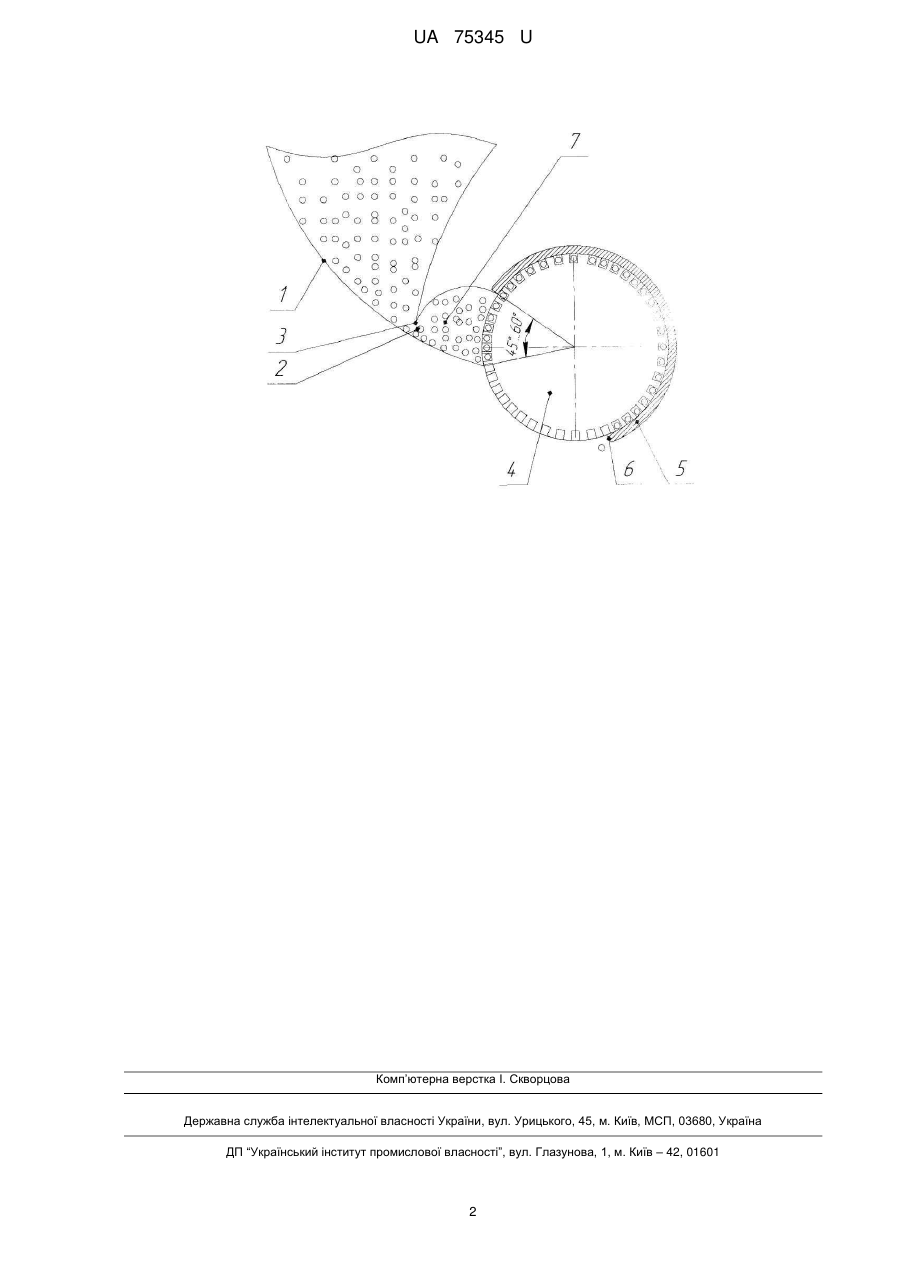

Реферат: UA 75345 U UA 75345 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів, які можуть бути використані в сівалках для посіву сільськогосподарських культур. Відома конструкція висіваючого апарату (SLJ 190687, А01С 7/04), що містить бункер, висіваючий диск з комірками для насіння, ролик у вигляді жорсткої маточини, що до нього дотикається, на якій змонтоване проміжне кільце і бандаж із матеріалів з різним коефіцієнтом пружності. Недоліком конструкції є те, що проміжне кільце ролика виконане з матеріалу із значним коефіцієнтом пружності. Це призводить до того, що при обертанні ролика назустріч висіваючому диску відбувається ковзання; насіння, що протягується роликом відносно висівного диска. Найбільш близькою по технічній суті і результату є конструкція висіваючого апарату (RU 2020785, А01С 7/04), що містить бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого диска. Недоліком конструкції є значне травмування насіння. Задачею корисної моделі є зменшення травмування насіння, збільшення рівномірності розподілення по площі висівного диска. Поставлена задача вирішується тим, що містить бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого барабана, згідно з корисною моделлю, відбір насіння здійснюється з додаткового бункера, що з'єднаний з основним бункером, а сектор контакту висівного диску з посівним матеріалом складає 45°…60°. На кресленні приведено загальний вигляд висіваючого апарату. Висіваючий апарат містить бункер 1 з вивантажувальним вікном 2, верхній зріз 3 якого розташований не вище горизонталі, що проходить через вісь висіваючого диска 4, запобіжний щиток 5 з кільцевим зрізом 6. Бункер 1 з'єднаний з додатковим бункером 7, сектор контакту висівного диска 4 з посівним матеріалом складає 45°…60°. Висіваючий апарат працює наступним чином. Насіння з бункера 1 через завантажувальне вікно 2 потрапляє на висіваючий диск 4. При обертанні з диском 4 контактує тільки насіння, що знаходиться в додатковому бункері 7. Насінини, що потрапили в комірки висіваючого диска 4 транспортуються до кільцевого зрізу 6 запобіжного щитка 5. По мірі витрати посівного матеріалу насіння з основного бункера 1 надходить до додаткового бункера 7. Таким чином запропоноване технічне рішення дозволяє зменшити травмування насіння, збільшити рівномірність його розподілення по площі висівного диска. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як висіваючий апарат. Отже, корисна модель відповідає критерію "промислова застосовність". 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Висіваючий апарат, що містить бункер, висіваючий диск, вісь обертання якого розташована на відстані по горизонталі від верхнього зрізу вікна вивантаження забірної камери не більше 0,7 діаметра висіваючого барабана, який відрізняється тим, що відбір насіння здійснюють з додаткового бункера, що з'єднаний з основним бункером, а сектор контакту висівного диска з посівним матеріалом складає 45°-60°. 1 UA 75345 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
