Висіваючий апарат

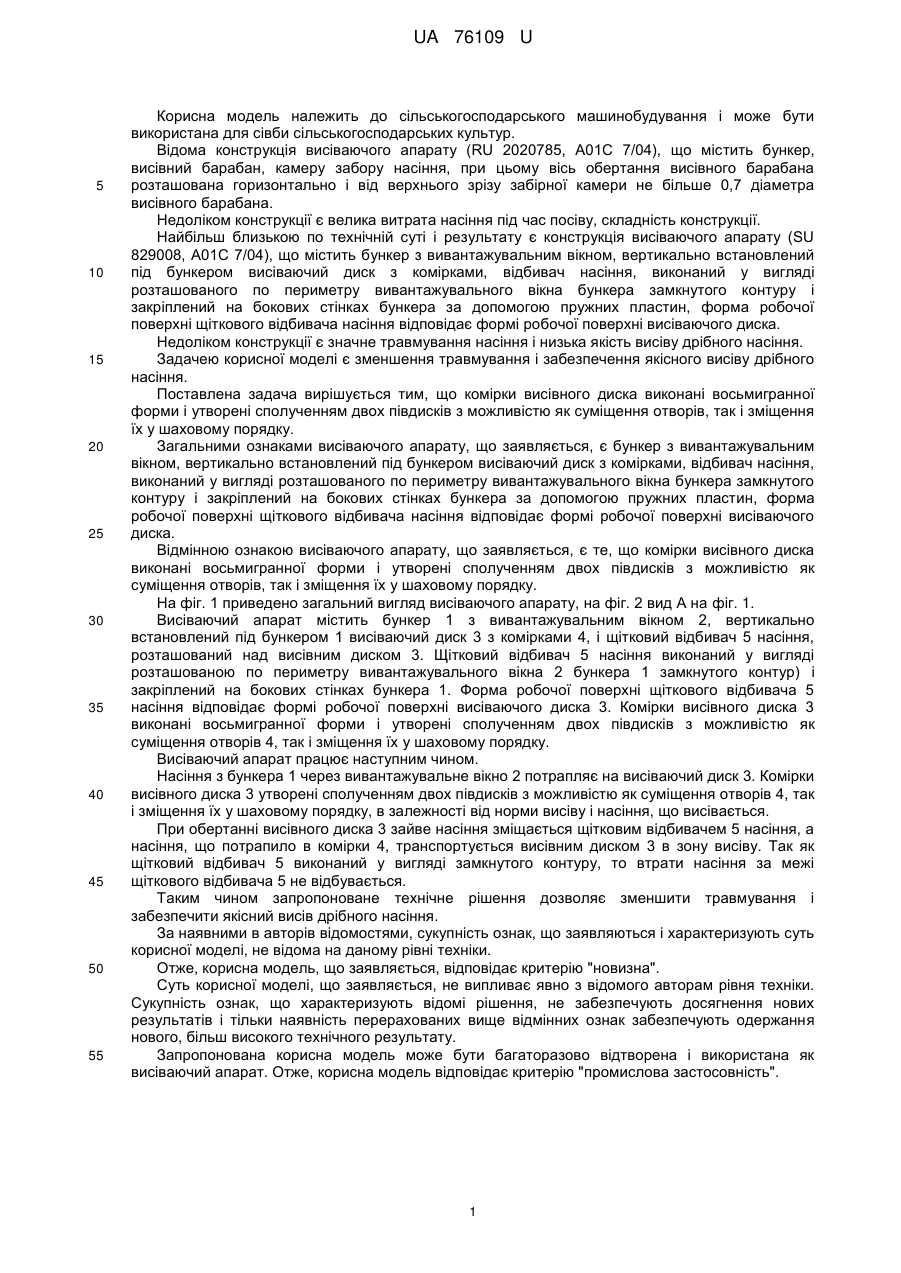

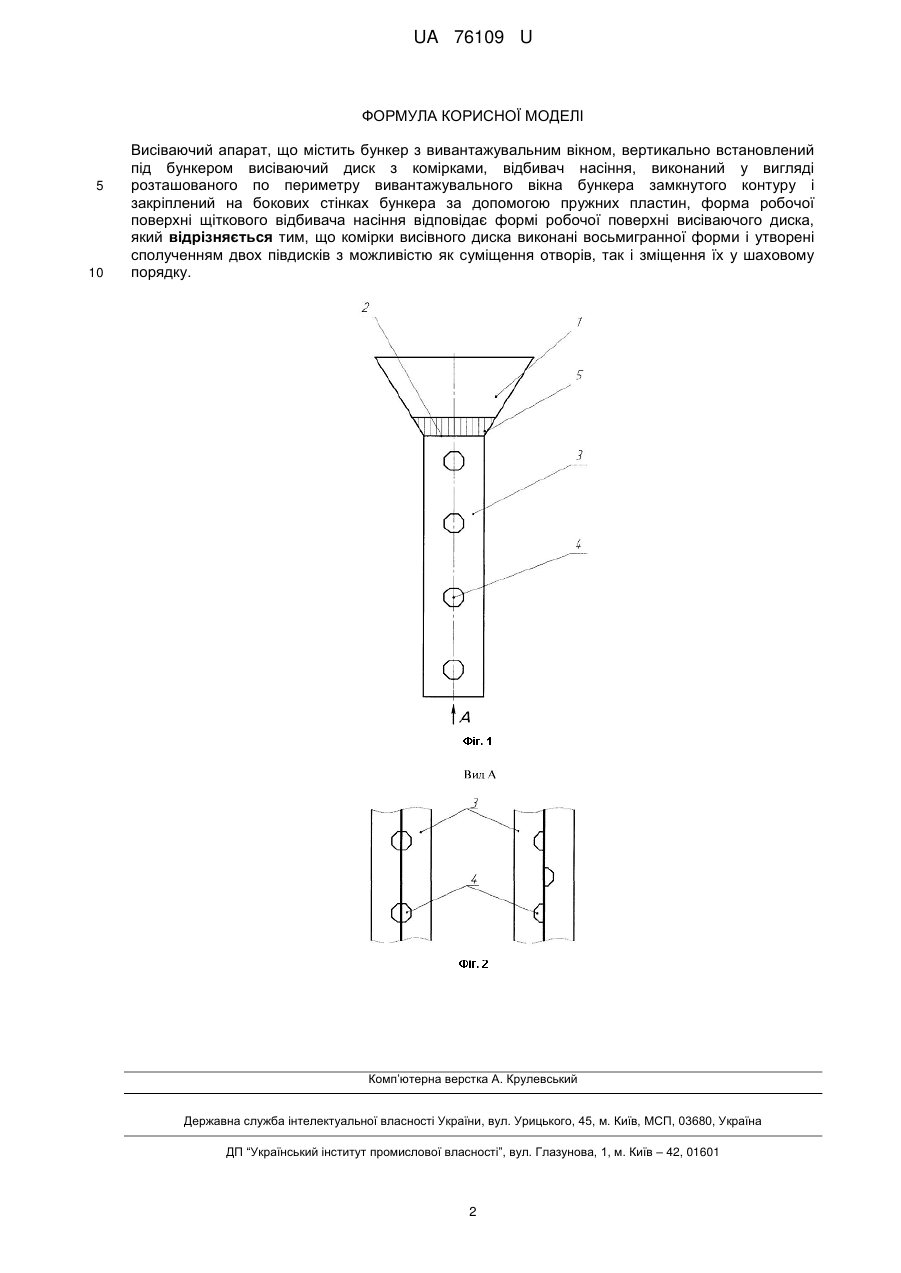

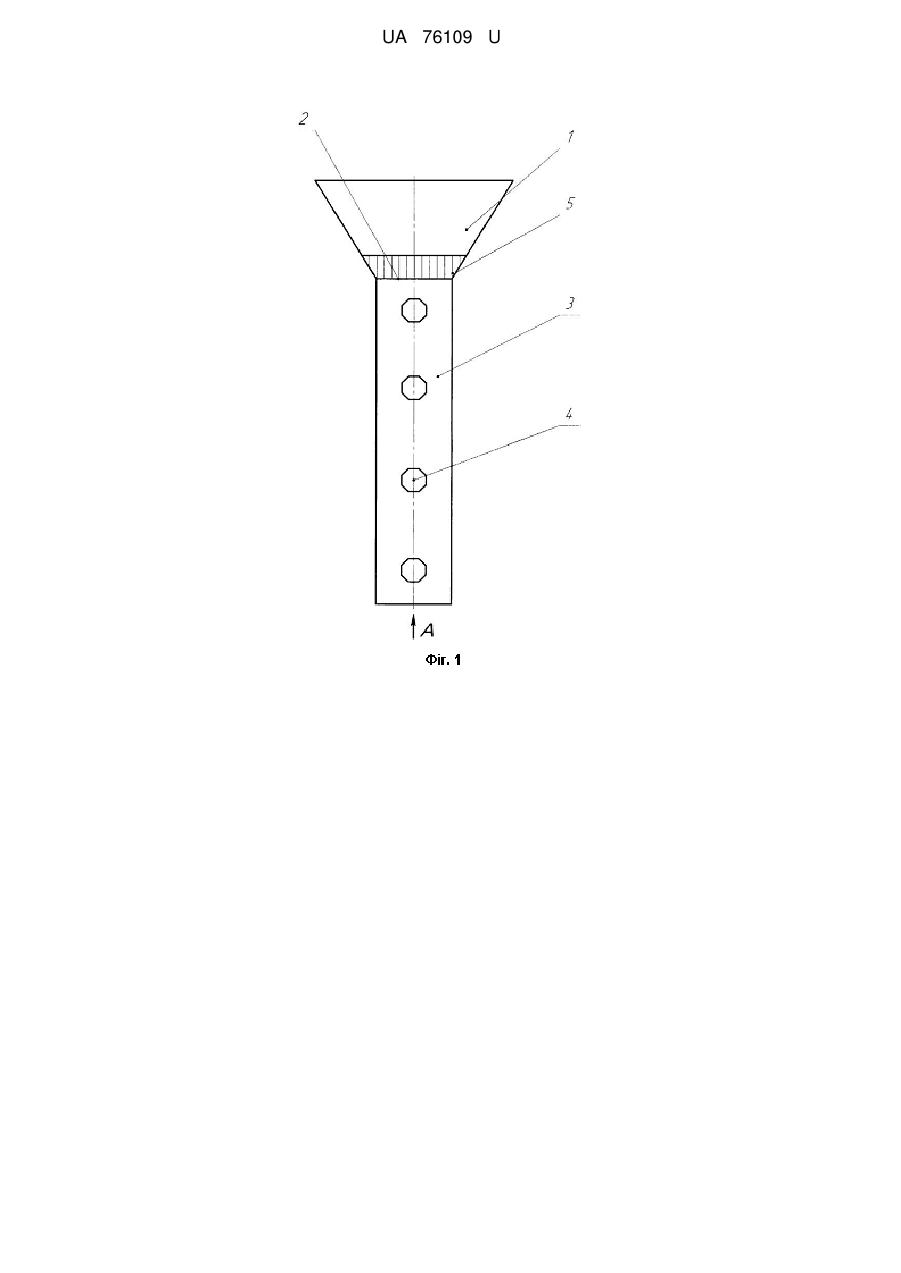

Реферат: UA 76109 U UA 76109 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і може бути використана для сівби сільськогосподарських культур. Відома конструкція висіваючого апарату (RU 2020785, А01С 7/04), що містить бункер, висівний барабан, камеру забору насіння, при цьому вісь обертання висівного барабана розташована горизонтально і від верхнього зрізу забірної камери не більше 0,7 діаметра висівного барабана. Недоліком конструкції є велика витрата насіння під час посіву, складність конструкції. Найбільш близькою по технічній суті і результату є конструкція висіваючого апарату (SU 829008, А01С 7/04), що містить бункер з вивантажувальним вікном, вертикально встановлений під бункером висіваючий диск з комірками, відбивач насіння, виконаний у вигляді розташованого по периметру вивантажувального вікна бункера замкнутого контуру і закріплений на бокових стінках бункера за допомогою пружних пластин, форма робочої поверхні щіткового відбивача насіння відповідає формі робочої поверхні висіваючого диска. Недоліком конструкції є значне травмування насіння і низька якість висіву дрібного насіння. Задачею корисної моделі є зменшення травмування і забезпечення якісного висіву дрібного насіння. Поставлена задача вирішується тим, що комірки висівного диска виконані восьмигранної форми і утворені сполученням двох півдисків з можливістю як суміщення отворів, так і зміщення їх у шаховому порядку. Загальними ознаками висіваючого апарату, що заявляється, є бункер з вивантажувальним вікном, вертикально встановлений під бункером висіваючий диск з комірками, відбивач насіння, виконаний у вигляді розташованого по периметру вивантажувального вікна бункера замкнутого контуру і закріплений на бокових стінках бункера за допомогою пружних пластин, форма робочої поверхні щіткового відбивача насіння відповідає формі робочої поверхні висіваючого диска. Відмінною ознакою висіваючого апарату, що заявляється, є те, що комірки висівного диска виконані восьмигранної форми і утворені сполученням двох півдисків з можливістю як суміщення отворів, так і зміщення їх у шаховому порядку. На фіг. 1 приведено загальний вигляд висіваючого апарату, на фіг. 2 вид А на фіг. 1. Висіваючий апарат містить бункер 1 з вивантажувальним вікном 2, вертикально встановлений під бункером 1 висіваючий диск 3 з комірками 4, і щітковий відбивач 5 насіння, розташований над висівним диском 3. Щітковий відбивач 5 насіння виконаний у вигляді розташованою по периметру вивантажувального вікна 2 бункера 1 замкнутого контур) і закріплений на бокових стінках бункера 1. Форма робочої поверхні щіткового відбивача 5 насіння відповідає формі робочої поверхні висіваючого диска 3. Комірки висівного диска 3 виконані восьмигранної форми і утворені сполученням двох півдисків з можливістю як суміщення отворів 4, так і зміщення їх у шаховому порядку. Висіваючий апарат працює наступним чином. Насіння з бункера 1 через вивантажувальне вікно 2 потрапляє на висіваючий диск 3. Комірки висівного диска 3 утворені сполученням двох півдисків з можливістю як суміщення отворів 4, так і зміщення їх у шаховому порядку, в залежності від норми висіву і насіння, що висівається. При обертанні висівного диска 3 зайве насіння зміщається щітковим відбивачем 5 насіння, а насіння, що потрапило в комірки 4, транспортується висівним диском 3 в зону висіву. Так як щітковий відбивач 5 виконаний у вигляді замкнутого контуру, то втрати насіння за межі щіткового відбивача 5 не відбувається. Таким чином запропоноване технічне рішення дозволяє зменшити травмування і забезпечити якісний висів дрібного насіння. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як висіваючий апарат. Отже, корисна модель відповідає критерію "промислова застосовність". 1 UA 76109 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Висіваючий апарат, що містить бункер з вивантажувальним вікном, вертикально встановлений під бункером висіваючий диск з комірками, відбивач насіння, виконаний у вигляді розташованого по периметру вивантажувального вікна бункера замкнутого контуру і закріплений на бокових стінках бункера за допомогою пружних пластин, форма робочої поверхні щіткового відбивача насіння відповідає формі робочої поверхні висіваючого диска, який відрізняється тим, що комірки висівного диска виконані восьмигранної форми і утворені сполученням двох півдисків з можливістю як суміщення отворів, так і зміщення їх у шаховому порядку. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
