Ручна сівалка

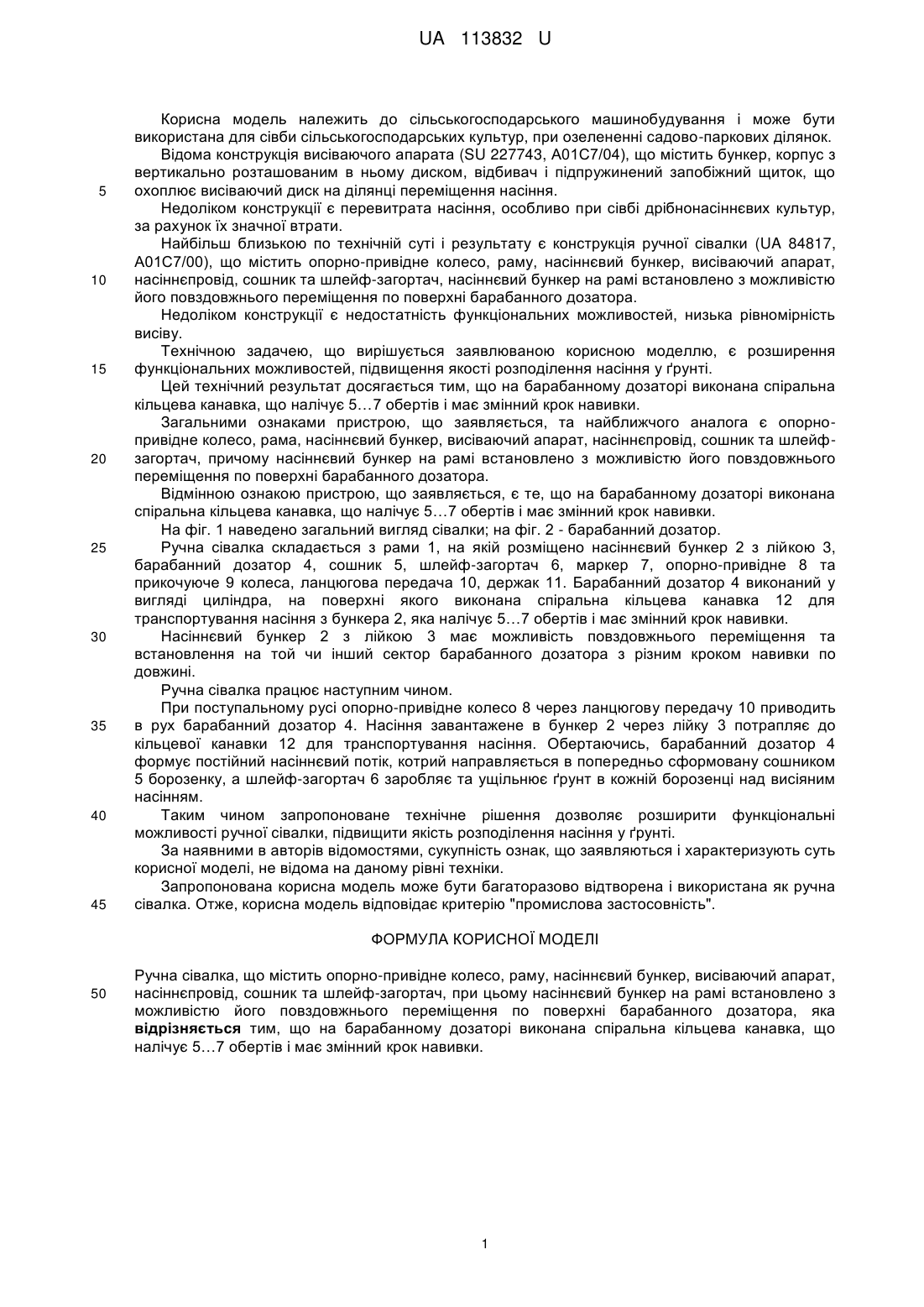

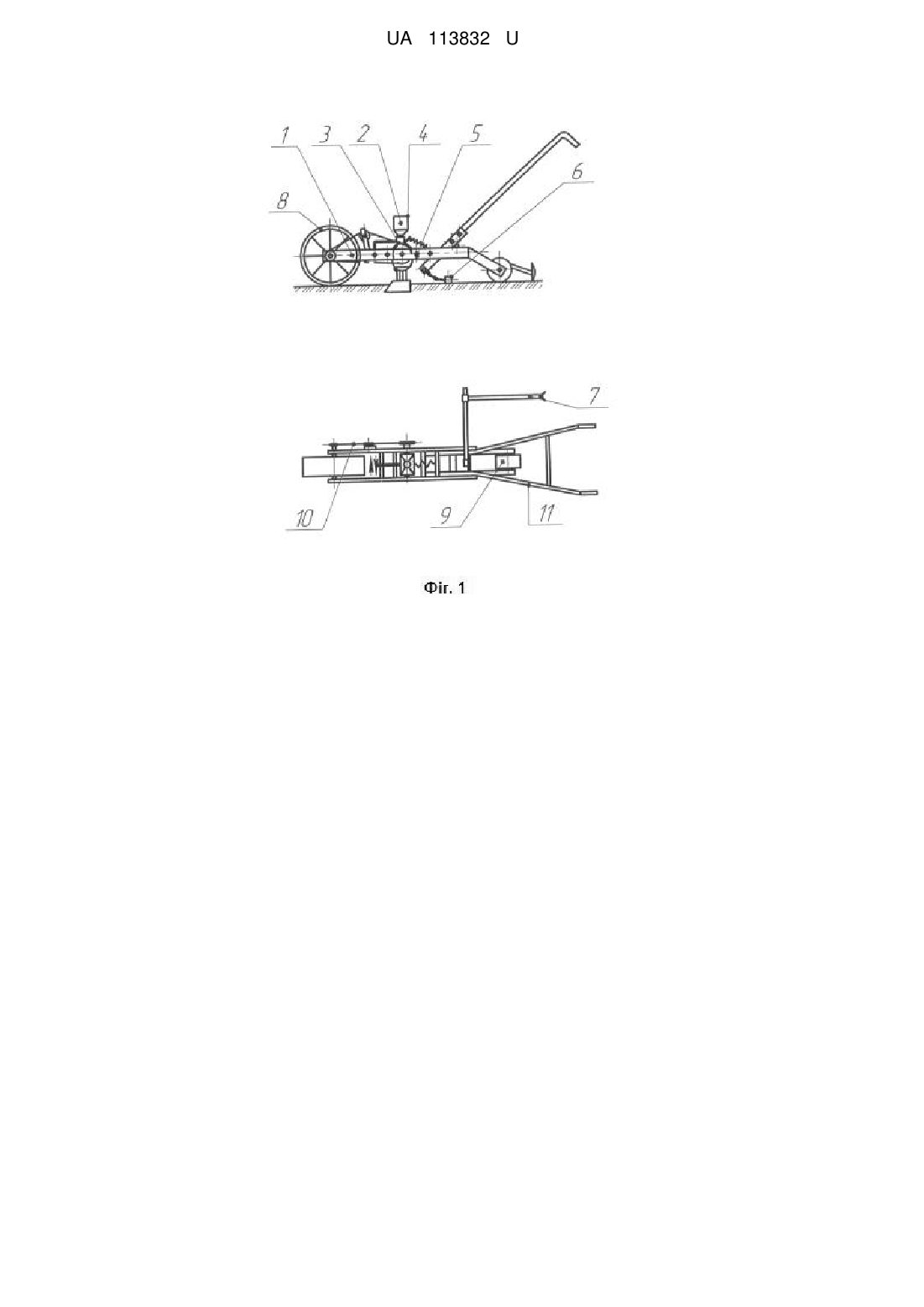

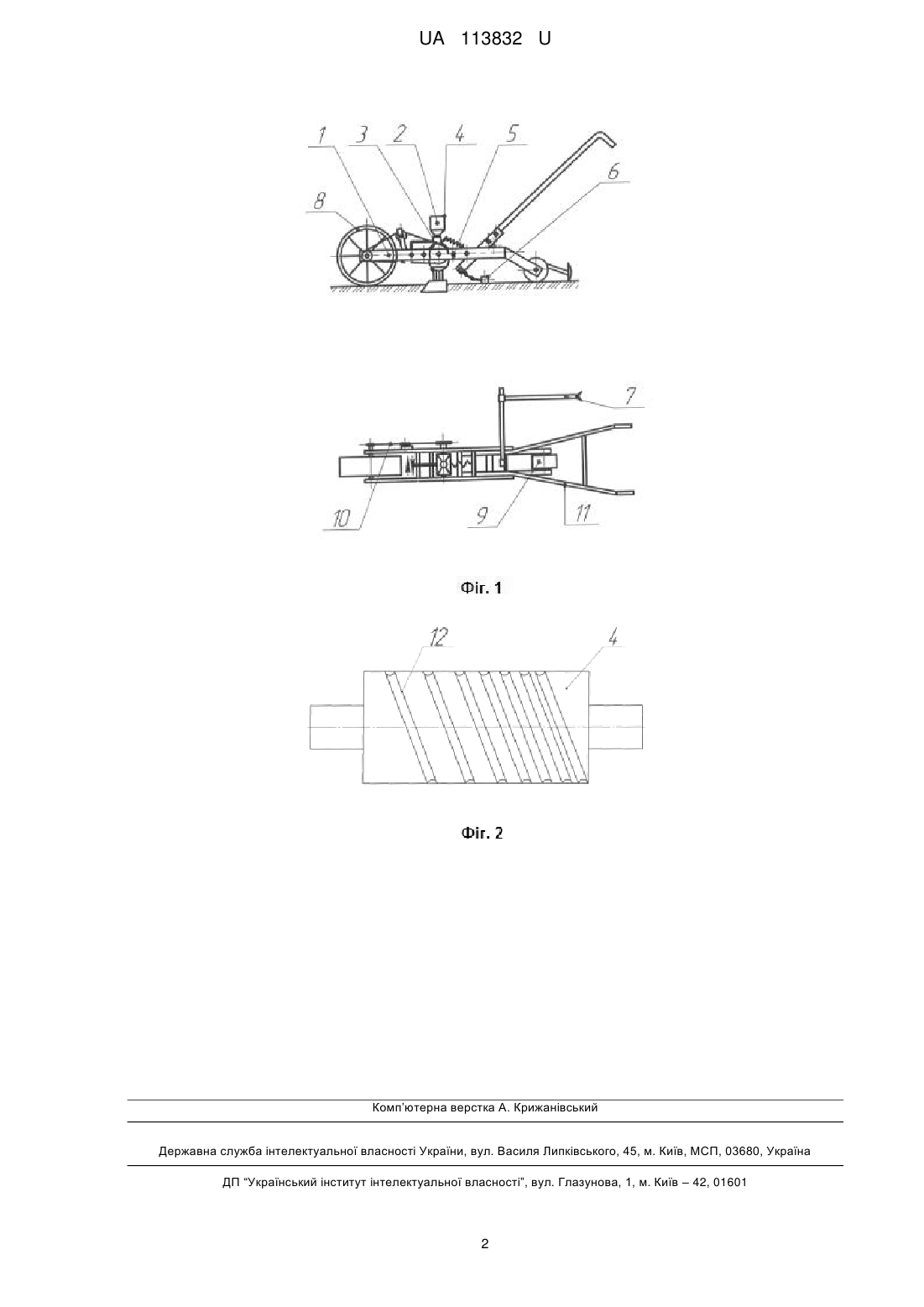

Реферат: Ручна сівалка містить опорно-привідне колесо, раму, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейф-загортач. При цьому насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора. На барабанному дозаторі виконана спіральна кільцева канавка, що налічує 5…7 обертів і має змінний крок навивки. UA 113832 U (12) UA 113832 U UA 113832 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування і може бути використана для сівби сільськогосподарських культур, при озелененні садово-паркових ділянок. Відома конструкція висіваючого апарата (SU 227743, А01С7/04), що містить бункер, корпус з вертикально розташованим в ньому диском, відбивач і підпружинений запобіжний щиток, що охоплює висіваючий диск на ділянці переміщення насіння. Недоліком конструкції є перевитрата насіння, особливо при сівбі дрібнонасіннєвих культур, за рахунок їх значної втрати. Найбільш близькою по технічній суті і результату є конструкція ручної сівалки (UA 84817, А01С7/00), що містить опорно-привідне колесо, раму, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейф-загортач, насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора. Недоліком конструкції є недостатність функціональних можливостей, низька рівномірність висіву. Технічною задачею, що вирішується заявлюваною корисною моделлю, є розширення функціональних можливостей, підвищення якості розподілення насіння у ґрунті. Цей технічний результат досягається тим, що на барабанному дозаторі виконана спіральна кільцева канавка, що налічує 5…7 обертів і має змінний крок навивки. Загальними ознаками пристрою, що заявляється, та найближчого аналога є опорнопривідне колесо, рама, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейфзагортач, причому насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора. Відмінною ознакою пристрою, що заявляється, є те, що на барабанному дозаторі виконана спіральна кільцева канавка, що налічує 5…7 обертів і має змінний крок навивки. На фіг. 1 наведено загальний вигляд сівалки; на фіг. 2 - барабанний дозатор. Ручна сівалка складається з рами 1, на якій розміщено насіннєвий бункер 2 з лійкою 3, барабанний дозатор 4, сошник 5, шлейф-загортач 6, маркер 7, опорно-привідне 8 та прикочуюче 9 колеса, ланцюгова передача 10, держак 11. Барабанний дозатор 4 виконаний у вигляді циліндра, на поверхні якого виконана спіральна кільцева канавка 12 для транспортування насіння з бункера 2, яка налічує 5…7 обертів і має змінний крок навивки. Насіннєвий бункер 2 з лійкою 3 має можливість повздовжнього переміщення та встановлення на той чи інший сектор барабанного дозатора з різним кроком навивки по довжині. Ручна сівалка працює наступним чином. При поступальному русі опорно-привідне колесо 8 через ланцюгову передачу 10 приводить в рух барабанний дозатор 4. Насіння завантажене в бункер 2 через лійку 3 потрапляє до кільцевої канавки 12 для транспортування насіння. Обертаючись, барабанний дозатор 4 формує постійний насіннєвий потік, котрий направляється в попередньо сформовану сошником 5 борозенку, а шлейф-загортач 6 заробляє та ущільнює ґрунт в кожній борозенці над висіяним насінням. Таким чином запропоноване технічне рішення дозволяє розширити функціональні можливості ручної сівалки, підвищити якість розподілення насіння у ґрунті. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Запропонована корисна модель може бути багаторазово відтворена і використана як ручна сівалка. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ручна сівалка, що містить опорно-привідне колесо, раму, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейф-загортач, при цьому насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора, яка відрізняється тим, що на барабанному дозаторі виконана спіральна кільцева канавка, що налічує 5…7 обертів і має змінний крок навивки. 1 UA 113832 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
