Ручна сівалка

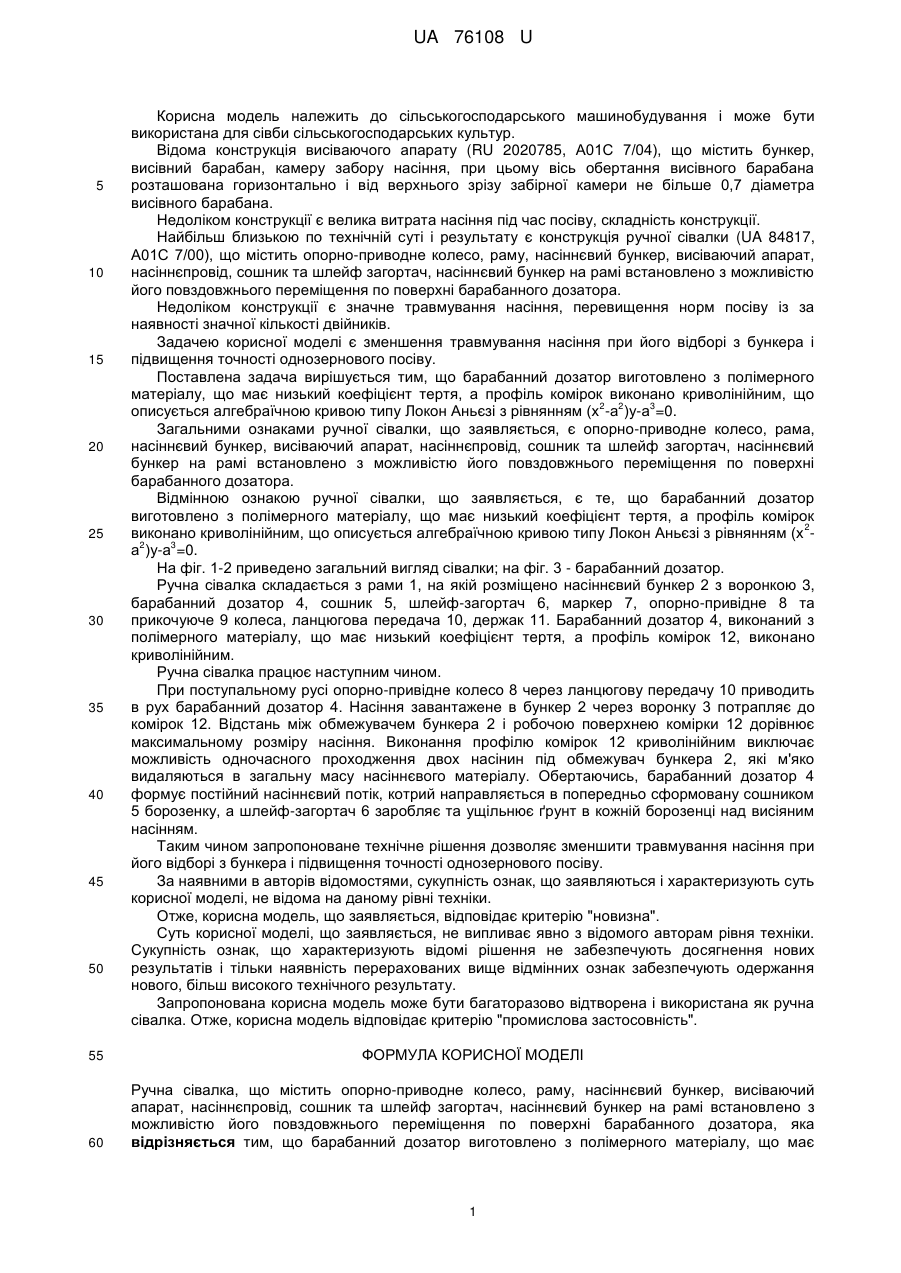

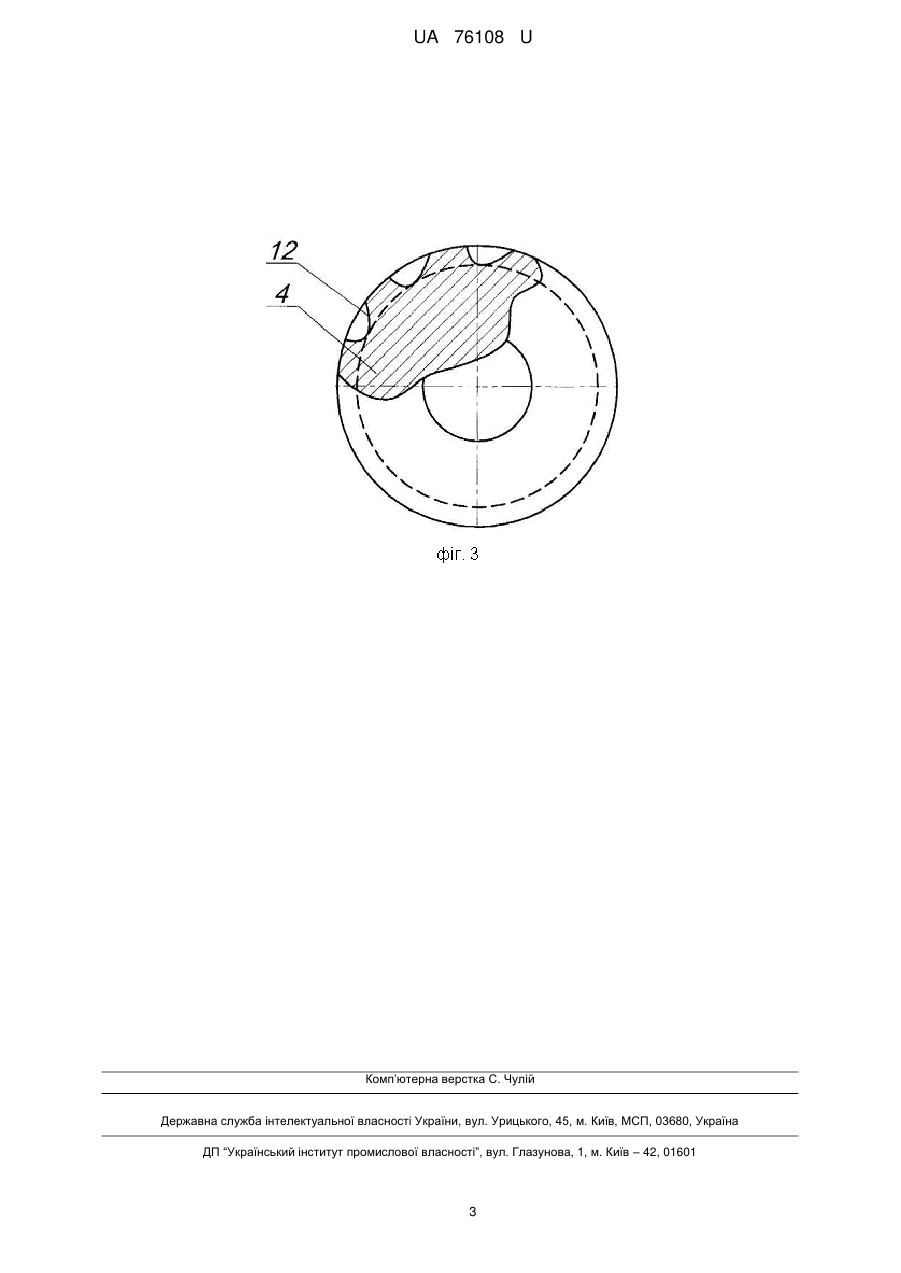

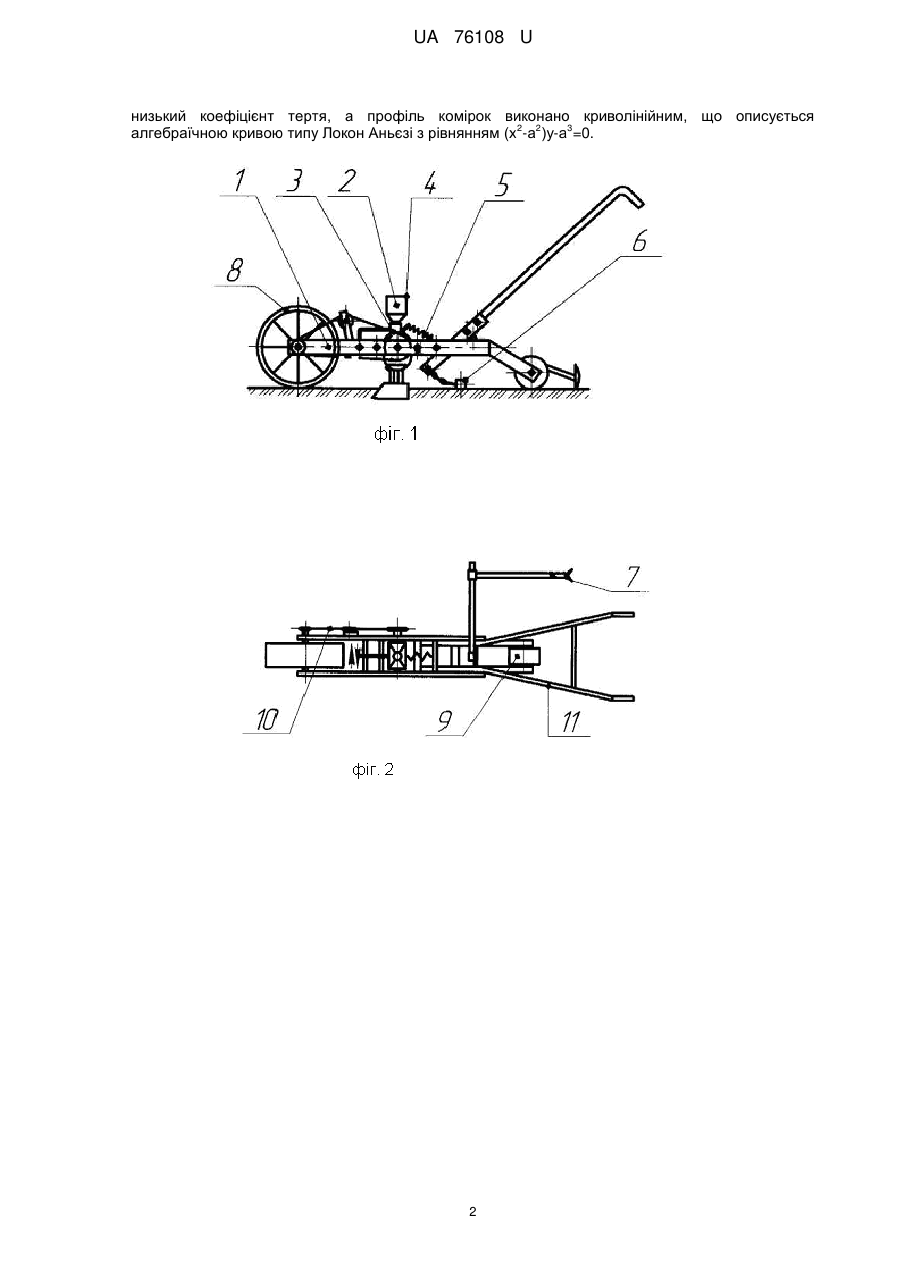

Реферат: UA 76108 U UA 76108 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування і може бути використана для сівби сільськогосподарських культур. Відома конструкція висіваючого апарату (RU 2020785, А01С 7/04), що містить бункер, висівний барабан, камеру забору насіння, при цьому вісь обертання висівного барабана розташована горизонтально і від верхнього зрізу забірної камери не більше 0,7 діаметра висівного барабана. Недоліком конструкції є велика витрата насіння під час посіву, складність конструкції. Найбільш близькою по технічній суті і результату є конструкція ручної сівалки (UA 84817, А01С 7/00), що містить опорно-приводне колесо, раму, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейф загортач, насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора. Недоліком конструкції є значне травмування насіння, перевищення норм посіву із за наявності значної кількості двійників. Задачею корисної моделі є зменшення травмування насіння при його відборі з бункера і підвищення точності однозернового посіву. Поставлена задача вирішується тим, що барабанний дозатор виготовлено з полімерного матеріалу, що має низький коефіцієнт тертя, а профіль комірок виконано криволінійним, що 2 2 3 описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. Загальними ознаками ручної сівалки, що заявляється, є опорно-приводне колесо, рама, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейф загортач, насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора. Відмінною ознакою ручної сівалки, що заявляється, є те, що барабанний дозатор виготовлено з полімерного матеріалу, що має низький коефіцієнт тертя, а профіль комірок 2 виконано криволінійним, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х 2 3 а )у-а =0. На фіг. 1-2 приведено загальний вигляд сівалки; на фіг. 3 - барабанний дозатор. Ручна сівалка складається з рами 1, на якій розміщено насіннєвий бункер 2 з воронкою 3, барабанний дозатор 4, сошник 5, шлейф-загортач 6, маркер 7, опорно-привідне 8 та прикочуюче 9 колеса, ланцюгова передача 10, держак 11. Барабанний дозатор 4, виконаний з полімерного матеріалу, що має низький коефіцієнт тертя, а профіль комірок 12, виконано криволінійним. Ручна сівалка працює наступним чином. При поступальному русі опорно-привідне колесо 8 через ланцюгову передачу 10 приводить в рух барабанний дозатор 4. Насіння завантажене в бункер 2 через воронку 3 потрапляє до комірок 12. Відстань між обмежувачем бункера 2 і робочою поверхнею комірки 12 дорівнює максимальному розміру насіння. Виконання профілю комірок 12 криволінійним виключає можливість одночасного проходження двох насінин під обмежувач бункера 2, які м'яко видаляються в загальну масу насіннєвого матеріалу. Обертаючись, барабанний дозатор 4 формує постійний насіннєвий потік, котрий направляється в попередньо сформовану сошником 5 борозенку, а шлейф-загортач 6 заробляє та ущільнює ґрунт в кожній борозенці над висіяним насінням. Таким чином запропоноване технічне рішення дозволяє зменшити травмування насіння при його відборі з бункера і підвищення точності однозернового посіву. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як ручна сівалка. Отже, корисна модель відповідає критерію "промислова застосовність". 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Ручна сівалка, що містить опорно-приводне колесо, раму, насіннєвий бункер, висіваючий апарат, насіннєпровід, сошник та шлейф загортач, насіннєвий бункер на рамі встановлено з можливістю його повздовжнього переміщення по поверхні барабанного дозатора, яка відрізняється тим, що барабанний дозатор виготовлено з полімерного матеріалу, що має 1 UA 76108 U низький коефіцієнт тертя, а профіль комірок виконано криволінійним, що описується 2 2 3 алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. 2 UA 76108 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
