Моноблок для лікування прогнатичних форм прикусу

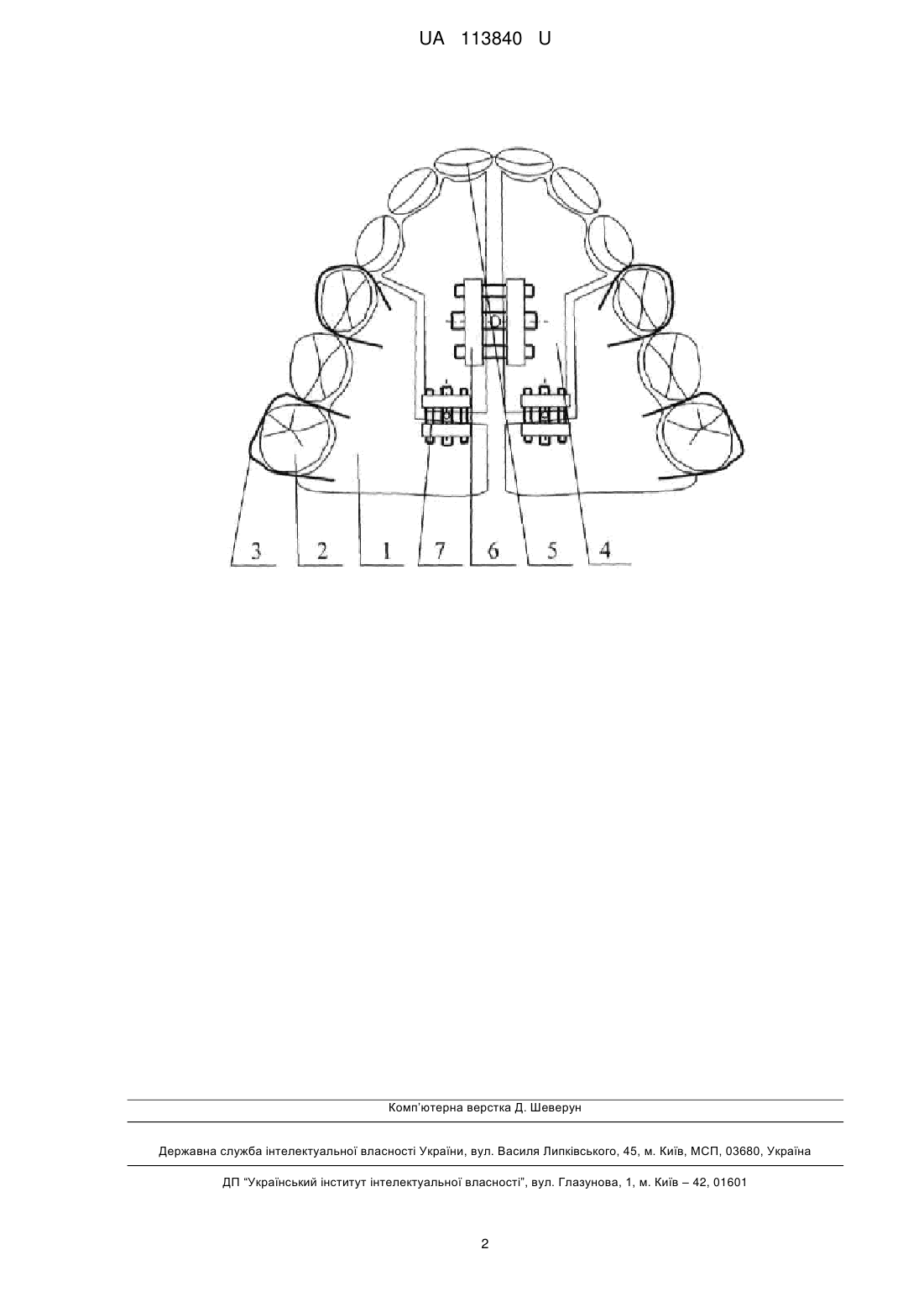

Реферат: Моноблок для лікування прогнатичних форм прикусу містить дві бічні частини, які спираються на бічні зуби і ясна обох щелеп та ортодонтичний гвинт, що з'єднує ці частини. Він додатково містить дві передні частини, які спираються на передні зуби і ясна верхньої щелепи, та два ортодонтичні гвинти, що попарно з'єднують передні і бічні частини. UA 113840 U (54) МОНОБЛОК ДЛЯ ЛІКУВАННЯ ПРОГНАТИЧНИХ ФОРМ ПРИКУСУ UA 113840 U UA 113840 U 5 10 15 20 25 30 35 40 Корисна модель належить до ортодонтії і може бути віднесена до пристроїв, які застосовуються при лікуванні прогнатичного прикусу. Найбільш близьким за суттю до пристрою, який заявляється, є моноблок для лікування прогнатичних форм прикусу, що містить дві бічні частини, які спираються на бічні зуби і ясна обох щелеп та ортодонтичний гвинт, що з'єднує ці частини. Недоліком найближчого аналогу є те, що він дозволяє тільки розширювати верхню щелепу пацієнта без її видовження. Корисна модель, що заявляється, вирішує задачу прискорення та підвищення якості процесу ортодонтичного лікування. Технічний результат, що досягається, полягає в одночасному розширенні та видовженні зубних рядів пацієнта. Зазначена задача вирішується завдяки тому, що моноблок для лікування прогнатичних форм прикусу, що містить дві бічні частини, які спираються на бічні зуби і ясна обох щелеп та ортодонтичний гвинт, що з'єднує ці частини, згідно з корисною моделлю додатково містить дві передні частини, які спираються на передні зуби і ясна верхньої щелепи, та два ортодонтичні гвинти, що попарно з'єднують передні і бічні частини. Відмінною особливістю пристрою, що заявляється, є те, що моноблок для лікування прогнатичних форм прикусу додатково містить дві передні частини, які спираються на передні зуби і ясна верхньої щелепи, та два ортодонтичні гвинти, що попарно з'єднують передні і бічні частини. Оскільки запропонований пристрій додатково містить дві передні частини, які спираються на передні зуби і ясна верхньої щелепи, та два ортодонтичні гвинти, що попарно з'єднують передні і бічні частини, то це дає можливість одночасно з розширенням зубних рядів пацієнта виконувати їх видовження в передньо-задньому напрямі. Суть корисної моделі пояснюється за допомогою креслення, на якому подано схему запропонованого пристрою. Моноблок для лікування прогнатичних форм прикусу складається з двох бічних частин 1, які спираються на бічні зуби 2 і ясна обох щелеп та закріплюються на них за допомогою кламерів 3. Моноблок також містить дві передні частини 4, які спираються на лінгвальну поверхню та ясна передніх зубів 5. Передні частини з'єднує ортодонтичний гвинт 6, а бічні з передніми попарно з'єднані за допомогою двох ортодонтичних гвинтів 7. Запропонований пристрій працює наступним чином. Моноблок для лікування прогнатичних форм прикусу встановлюють на лінгвальну поверхню зубних рядів та ясен та закріплюють за допомогою кламерів 3 на опорних зубах 2 пацієнта. Ортодонтичне зусилля, необхідне для розширення та видовження зубних рядів, створюється розкрученням ортодонтичних гвинтів 6 та 7. В міру розширення та видовження зубних рядів ортодонтичне зусилля спадає і його відновлюють періодично розкручуючи ортодонтичні гвинти 6 та 7. Використання запропонованого апарату дозволяє підвищити якість та прискорити процес лікування пацієнтів за рахунок одночасного розширення та видовження зубних рядів. Джерела інформації: 1. Хорошилкина Ф.Я., Персии Л.С. Ортодонтия. – М.: Ортодент-Инфо., 1999. - 209 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Моноблок для лікування прогнатичних форм прикусу, що містить дві бічні частини, які спираються на бічні зуби і ясна обох щелеп та ортодонтичний гвинт, що з'єднує ці частини, який відрізняється тим, що він додатково містить дві передні частини, які спираються на передні зуби і ясна верхньої щелепи, та два ортодонтичні гвинти, що попарно з'єднують передні і бічні частини. 1 UA 113840 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
