Апарат для лікування мезіального прикусу

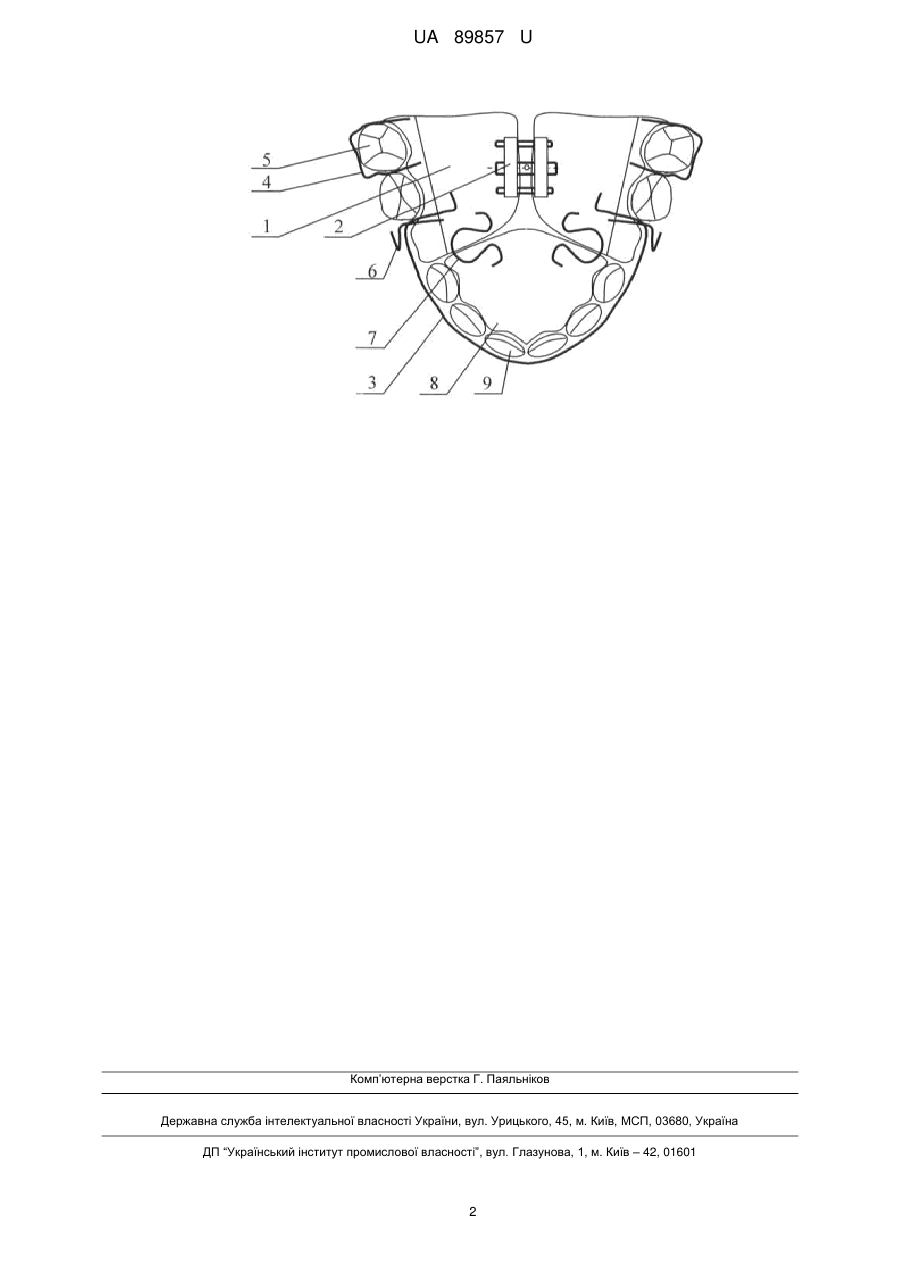

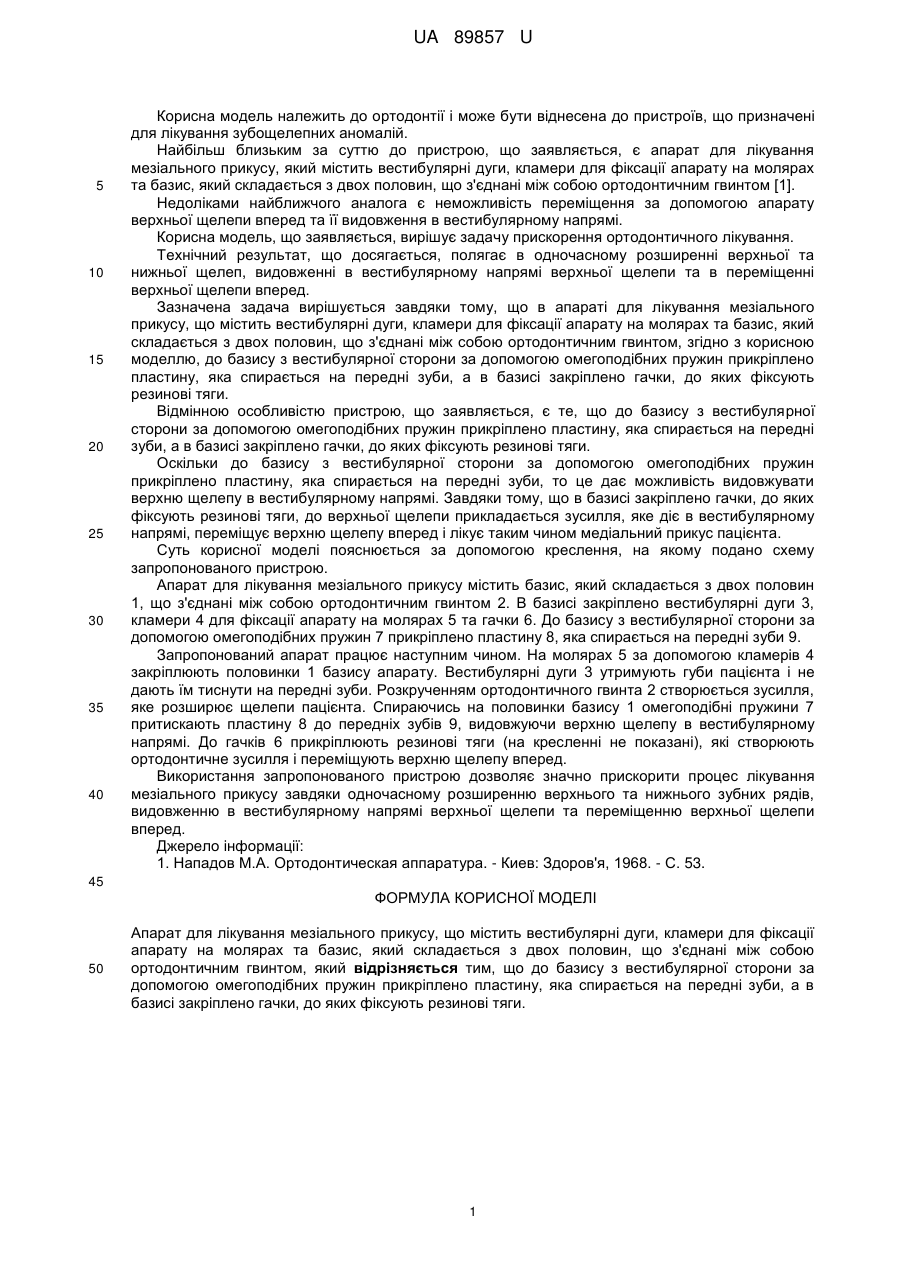

Реферат: Апарат для лікування мезіального прикусу містить вестибулярні дуги, кламери для фіксації апарату на молярах та базис, який складається з двох половин, що з'єднані між собою ортодонтичним гвинтом. При цьому до базису з вестибулярної сторони за допомогою омегоподібних пружин прикріплено пластину, яка спирається на передні зуби, а в базисі закріплено гачки, до яких фіксують резинові тяги. UA 89857 U (54) АПАРАТ ДЛЯ ЛІКУВАННЯ МЕЗІАЛЬНОГО ПРИКУСУ UA 89857 U UA 89857 U 5 10 15 20 25 30 35 40 Корисна модель належить до ортодонтії і може бути віднесена до пристроїв, що призначені для лікування зубощелепних аномалій. Найбільш близьким за суттю до пристрою, що заявляється, є апарат для лікування мезіального прикусу, який містить вестибулярні дуги, кламери для фіксації апарату на молярах та базис, який складається з двох половин, що з'єднані між собою ортодонтичним гвинтом [1]. Недоліками найближчого аналога є неможливість переміщення за допомогою апарату верхньої щелепи вперед та її видовження в вестибулярному напрямі. Корисна модель, що заявляється, вирішує задачу прискорення ортодонтичного лікування. Технічний результат, що досягається, полягає в одночасному розширенні верхньої та нижньої щелеп, видовженні в вестибулярному напрямі верхньої щелепи та в переміщенні верхньої щелепи вперед. Зазначена задача вирішується завдяки тому, що в апараті для лікування мезіального прикусу, що містить вестибулярні дуги, кламери для фіксації апарату на молярах та базис, який складається з двох половин, що з'єднані між собою ортодонтичним гвинтом, згідно з корисною моделлю, до базису з вестибулярної сторони за допомогою омегоподібних пружин прикріплено пластину, яка спирається на передні зуби, а в базисі закріплено гачки, до яких фіксують резинові тяги. Відмінною особливістю пристрою, що заявляється, є те, що до базису з вестибулярної сторони за допомогою омегоподібних пружин прикріплено пластину, яка спирається на передні зуби, а в базисі закріплено гачки, до яких фіксують резинові тяги. Оскільки до базису з вестибулярної сторони за допомогою омегоподібних пружин прикріплено пластину, яка спирається на передні зуби, то це дає можливість видовжувати верхню щелепу в вестибулярному напрямі. Завдяки тому, що в базисі закріплено гачки, до яких фіксують резинові тяги, до верхньої щелепи прикладається зусилля, яке діє в вестибулярному напрямі, переміщує верхню щелепу вперед і лікує таким чином медіальний прикус пацієнта. Суть корисної моделі пояснюється за допомогою креслення, на якому подано схему запропонованого пристрою. Апарат для лікування мезіального прикусу містить базис, який складається з двох половин 1, що з'єднані між собою ортодонтичним гвинтом 2. В базисі закріплено вестибулярні дуги 3, кламери 4 для фіксації апарату на молярах 5 та гачки 6. До базису з вестибулярної сторони за допомогою омегоподібних пружин 7 прикріплено пластину 8, яка спирається на передні зуби 9. Запропонований апарат працює наступним чином. На молярах 5 за допомогою кламерів 4 закріплюють половинки 1 базису апарату. Вестибулярні дуги 3 утримують губи пацієнта і не дають їм тиснути на передні зуби. Розкрученням ортодонтичного гвинта 2 створюється зусилля, яке розширює щелепи пацієнта. Спираючись на половинки базису 1 омегоподібні пружини 7 притискають пластину 8 до передніх зубів 9, видовжуючи верхню щелепу в вестибулярному напрямі. До гачків 6 прикріплюють резинові тяги (на кресленні не показані), які створюють ортодонтичне зусилля і переміщують верхню щелепу вперед. Використання запропонованого пристрою дозволяє значно прискорити процес лікування мезіального прикусу завдяки одночасному розширенню верхнього та нижнього зубних рядів, видовженню в вестибулярному напрямі верхньої щелепи та переміщенню верхньої щелепи вперед. Джерело інформації: 1. Нападов М.А. Ортодонтическая аппаратура. - Киев: Здоров'я, 1968. - С. 53. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Апарат для лікування мезіального прикусу, що містить вестибулярні дуги, кламери для фіксації апарату на молярах та базис, який складається з двох половин, що з'єднані між собою ортодонтичним гвинтом, який відрізняється тим, що до базису з вестибулярної сторони за допомогою омегоподібних пружин прикріплено пластину, яка спирається на передні зуби, а в базисі закріплено гачки, до яких фіксують резинові тяги. 1 UA 89857 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
